PV-montageadapters en sets met dubbele draadbouten
De adapters in deze categorie worden gebruikt om fotovoltaïsche constructies op daken te bevestigen. Het assortiment omvat platte adapters van roestvrij staal en aluminium, een verstelbare hoekbeugel en sets met een dubbele draadbout en adapter. Ze zijn bedoeld voor installateurs en bouwers die PV-systemen monteren op hellende en platte daken.
Wat vindt u in deze categorie

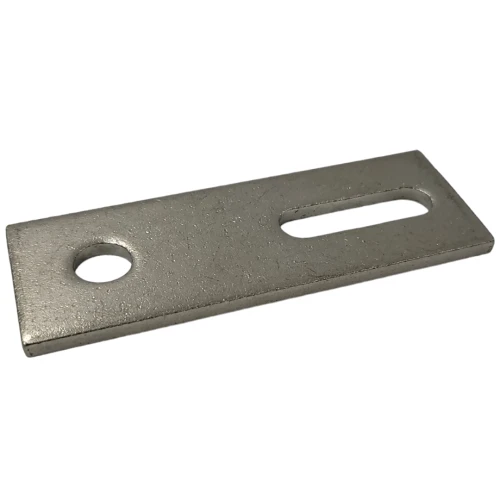

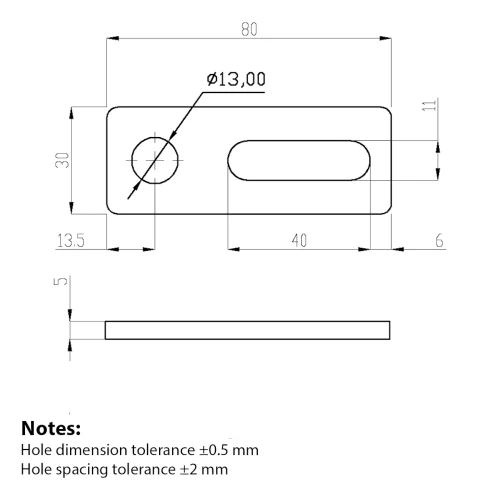

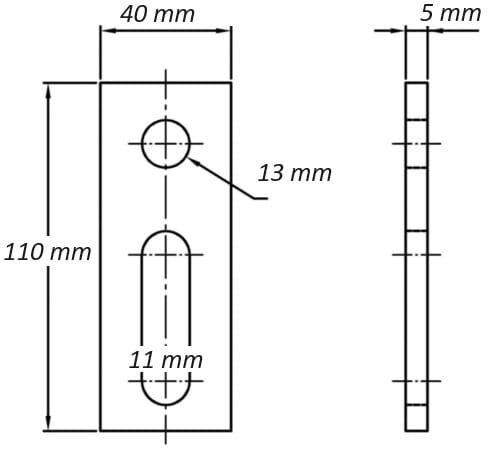

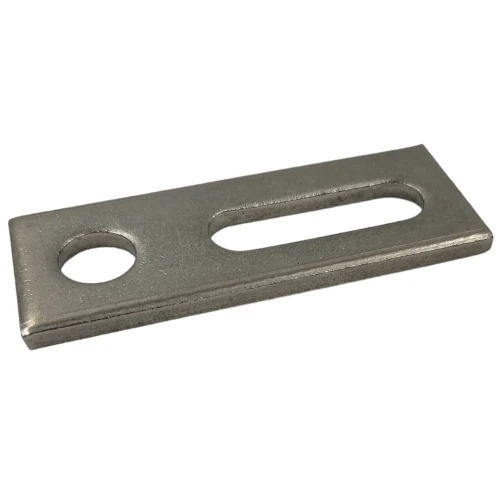

- Platte montageadapters van roestvrij staal: 80x30x4 mm met M10-draad (1.4016, H17), 80x30x5 mm met M12-draad (H17) en 110x40x5 mm met M12-draad (1.4301, A2).

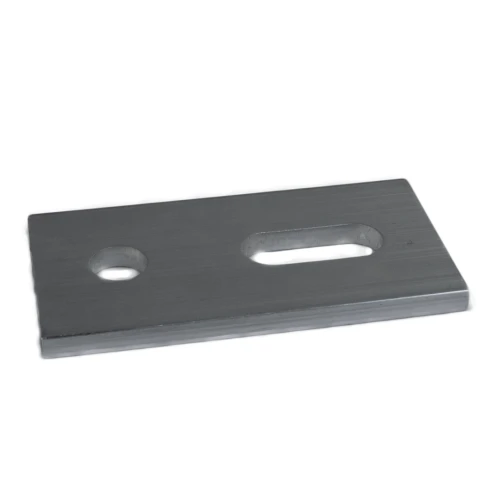

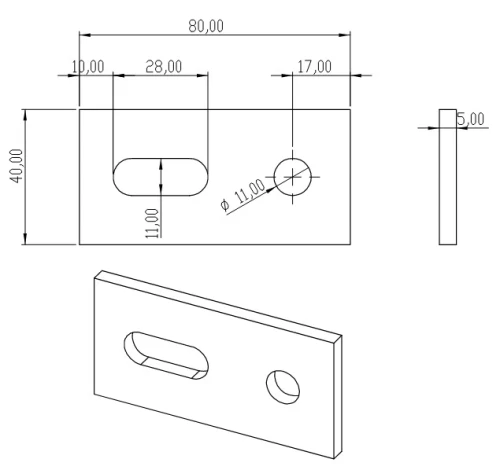

- Aluminium montageadapter, 40x80x5 mm met een gat van 11 mm.

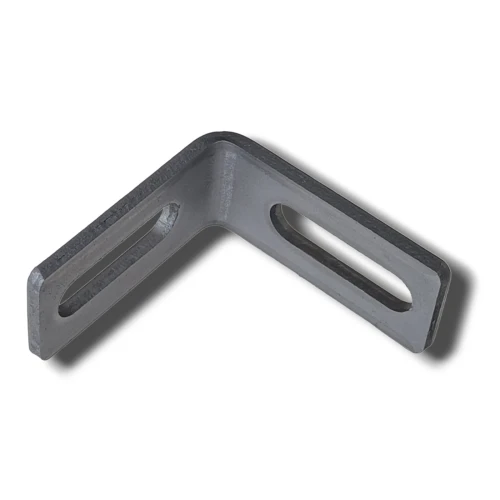

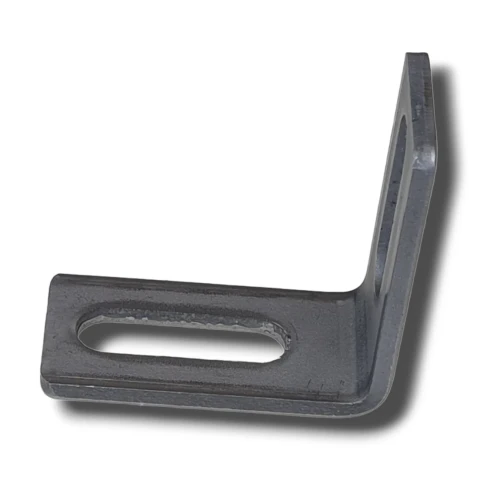

- Verstelbare hoekbeugel, 65x65 mm, roestvrij staal 1.4016 met M10-sleufgaten.

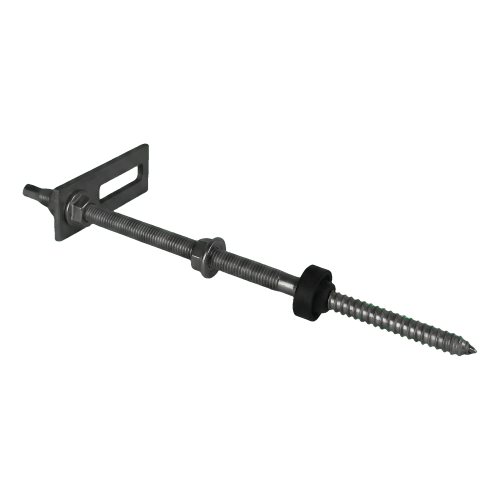

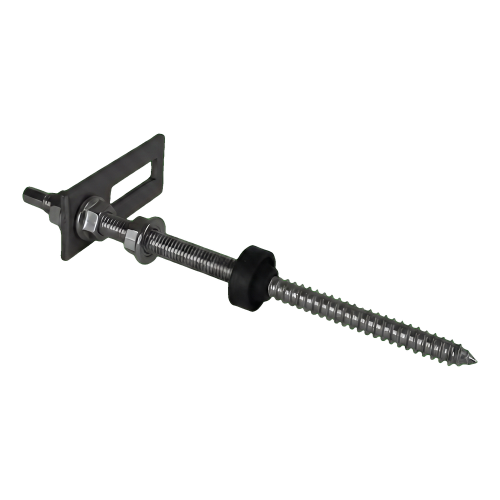

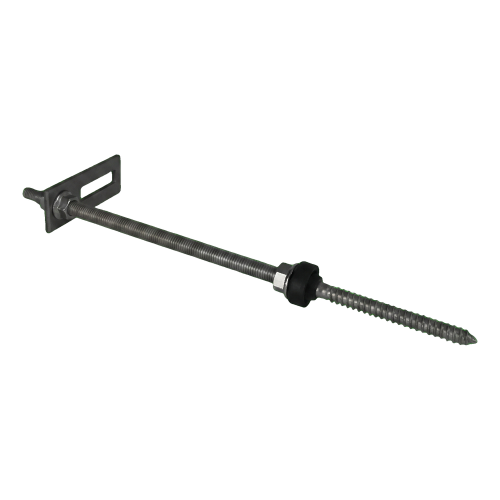

- Sets met M10 dubbele draadbout en een adapter van 80x30x4 mm, in lengtes van 200, 250 en 300 mm, met EPDM-ring of afdichting.
Zo kiest u de juiste
- Materiaal: kies roestvrij staal (1.4016 H17 of 1.4301 A2) of corrosiebestendig aluminium, afhankelijk van de constructie.
- Draad en gat: stem M10 of M12 af op uw bevestigingsmiddelen. De adapter in de sets heeft een gat van 10,5 mm, de aluminium adapter een gat van 11 mm.
- Verstelling: gebruik de hoekbeugel van 65x65 mm wanneer de positie van het paneel versteld moet kunnen worden. De overige producten zijn vaste adapters.
- Complete set of alleen adapter: de sets combineren de bout, adapter, EPDM-ring en flensmoeren. Platte adapters zijn geschikt voor gebruik met dubbele draadbouten.
- Boutlengte: de sets zijn leverbaar met bouten van 200, 250 of 300 mm, af te stemmen op de opbouw van het dak.
Typische toepassingen
De sets zijn ontworpen voor zonne-installaties op hellende daken met metalen platen, shingles of dakleer en op platte daken. Het ene uiteinde van de bout heeft een houtdraad voor de houten dakconstructie. Het andere uiteinde heeft een metrische M10-draad voor de adapter. Platte adapters worden samen met dubbele draadbouten gebruikt op metalen en bitumineuze dakbedekking.
Veelgestelde vragen
Waar dient de dubbele draad op de bout voor?
Aan de ene kant zit een houtdraad voor bevestiging in de houten dakconstructie. Aan de andere kant zit een metrische M10-draad, waarop de adapter met flensmoeren wordt vastgezet.
Is er bij de sets een afdichting inbegrepen?
Ja. De sets bevatten een EPDM-ring of afdichting voor de dakdoorvoer. Bij de set M10×200 zijn ook flensmoeren inbegrepen.
Voor welke daktypen zijn de adapters geschikt?
De sets zijn bedoeld voor daken met metalen platen, shingles en dakleer, en voor platte daken. Platte adapters zijn geschikt voor gebruik met dubbele draadbouten op metalen en bitumineuze dakbedekking.
Weet u niet zeker welke adapter of set bij uw dak past? Neem contact op met onze technische ondersteuning, dan helpen wij u graag bij het kiezen.
