Draadstangen en dubbelzijdige draadeinden voor PV-dakmontage
De categorie Draadstangen, dubbelzijdig draadeinden omvat dubbeldraadbouten van roestvrij staal A2 voor het bevestigen van PV-montagesystemen op daken. Het ene uiteinde draai je in hout of staal. Het andere heeft een metrische schroefdraad voor adapters en driehoeken. Daarnaast vind je hier sets met adapter en een losse adapter. De producten zijn bedoeld voor PV-installateurs en dakdekkers.
Wat vind je in deze categorie

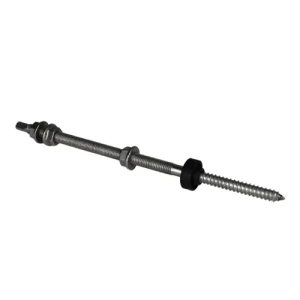

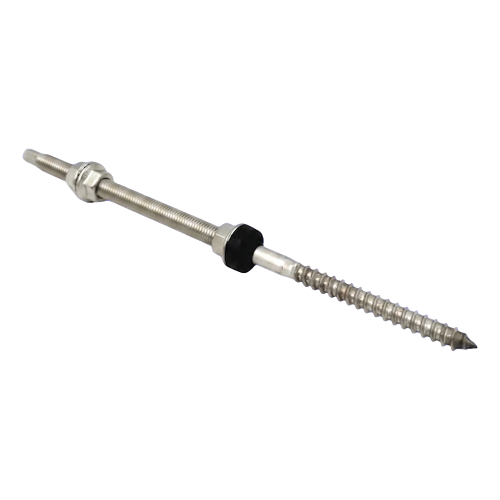

- Dubbelzijdige draadeinden voor houten dakspanten: M10x200, M10x250 en M10x300 mm, plus M12x250 en M12x300 mm, met houtdraad en metrische draad.
- Dubbeldraadbouten voor stalen onderconstructies: EJOT JT3-SB-3x155 in M10x50 (185 mm totaal) en M10x70 (225 mm totaal).
- Sets met adapter: M10-schroeven van 200, 250 of 300 mm met een adapter van 80x30x4 mm, gat van 10,5 mm, flensmoeren en EPDM-ring.
- Montageadapter, platte hoek: roestvrij staal 1.4016 (H17), 80x30x4 mm, M10-draad.
Zo kies je het juiste product
- Onderconstructie: kies voor houten dakspanten een draadeind met houtdraad. Gebruik voor stalen onderconstructies de EJOT JT3-SB-3x155 met zelftappend uiteinde.
- Draadmaat: M10 is de meest gebruikte maat. M12 is leverbaar in 250 en 300 mm.
- Lengte: draadeinden voor hout zijn er in 200, 250 en 300 mm. Kies de lengte op basis van de dakopbouw en de adapter.
- Materiaal: de draadeinden zijn van roestvrij staal A2 1.4301 (AISI 304). De adapters zijn van roestvrij staal 1.4016 (H17).
- Draadeind of set: kies een set als je de adapter van 80x30x4 mm samen met de schroef nodig hebt. Heb je dat niet nodig, kies dan het losse draadeind.
Typische toepassingen

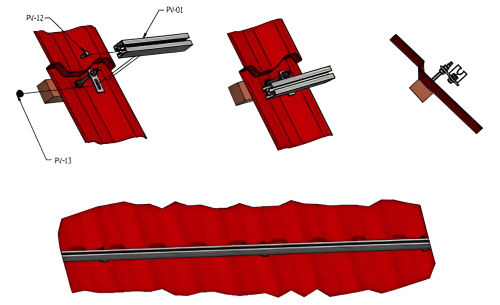

Deze producten worden gebruikt om PV-systemen te bevestigen op hellende daken met metalen platen, shingles of bitumen dakbedekking. Het houtuiteinde gaat in de dakspant en het M10- of M12-uiteinde draagt de adapter of driehoek. Sets met adapter zijn er ook voor platte daken met houten constructies. De EPDM-ring dicht de doorvoer van het draadeind door de dakbedekking af.
Veelgestelde vragen
Waarvoor gebruik je een dubbelzijdig draadeind bij PV-montage?
Het ene uiteinde draai je in de dakconstructie. Op het metrische uiteinde bevestig je met flensmoeren een dakadapter of driehoek. Zo heb je geen aparte bevestigingen nodig voor elke verbinding.
Zijn de moeren en de afdichting inbegrepen?
In de productbeschrijvingen staat dat de draadeinden worden geleverd met flensmoeren en een EPDM-ring. De EPDM-ring dicht de doorvoer van het draadeind door de dakbedekking af.
Welk draadeind past bij een stalen onderconstructie?
De EJOT JT3-SB-3x155 dubbeldraadbouten, in M10x50 en M10x70. Het zelftappende uiteinde draai je rechtstreeks in de stalen dakconstructie.
Weet je niet zeker welk draadeind, welke lengte of welke adapterset past bij jouw dak? Neem contact op met onze technische support, dan helpen we je met kiezen.
