Bliksembeveiligingsverbinders voor rond- en bandgeleiders
De verbinders in deze categorie verbinden rond- en bandgeleiders in bliksembeveiligingssystemen. Het assortiment omvat kruisverbinders, doorverbinders, een controleverbinding, een universele DIN-verbinder en een vouwbeugel. Alle producten zijn gemaakt van verzinkt staal. Ze zijn bedoeld voor installateurs die werken op daken en op maaiveldniveau.
Wat vindt u in deze categorie

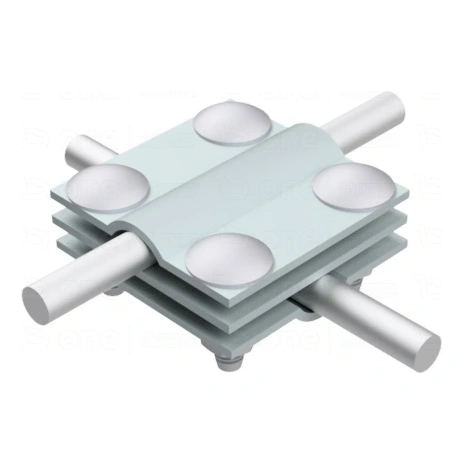

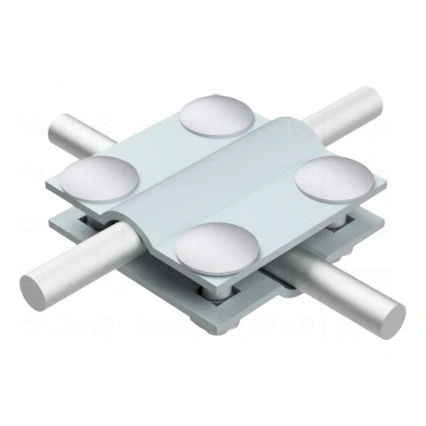

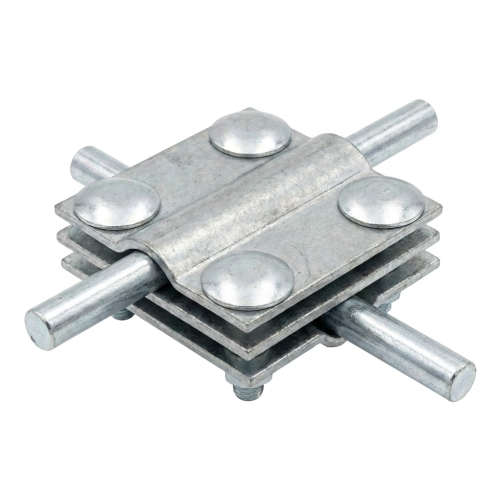

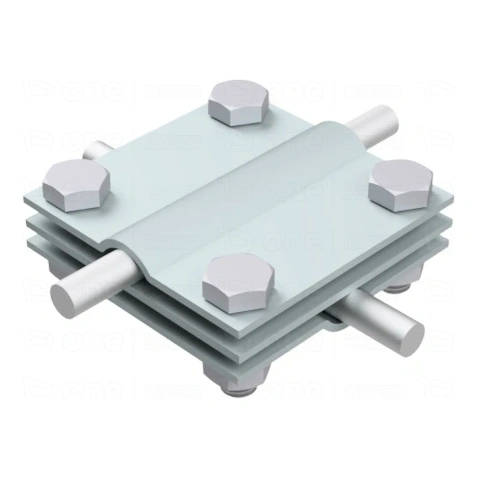

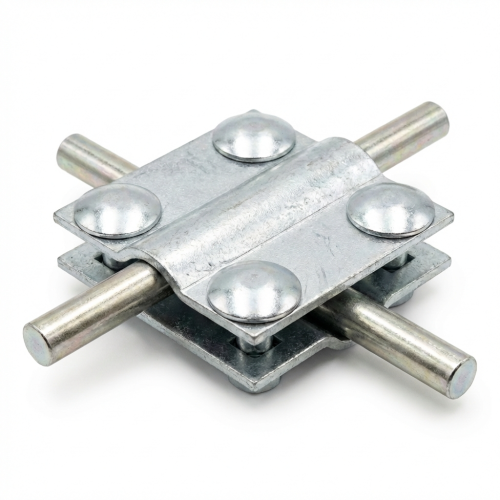

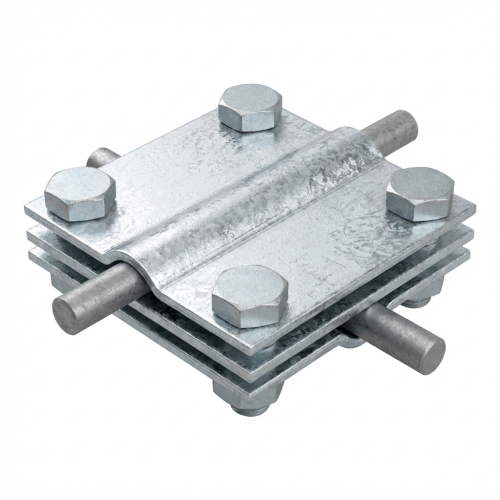

- Kruisverbinders, 4-gaats, 2-plaats of 3-plaats: voor Ø8 mm geleiders en band tot 30 mm, of Ø8-10 mm geleiders en band tot 40 mm. Klasse H2, 200 kA.

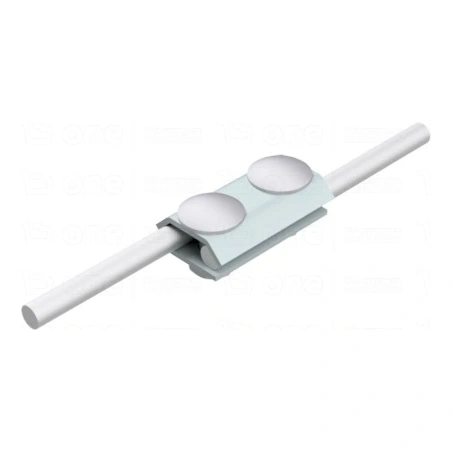

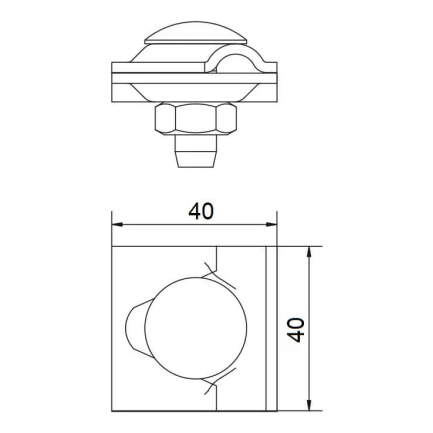

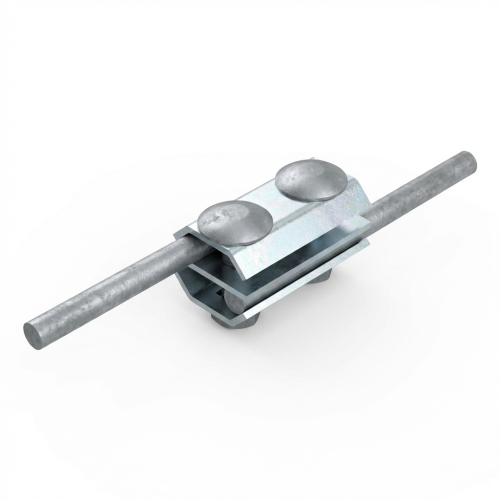

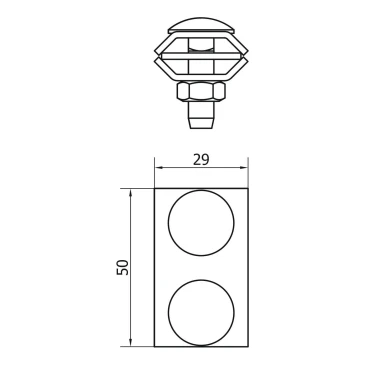

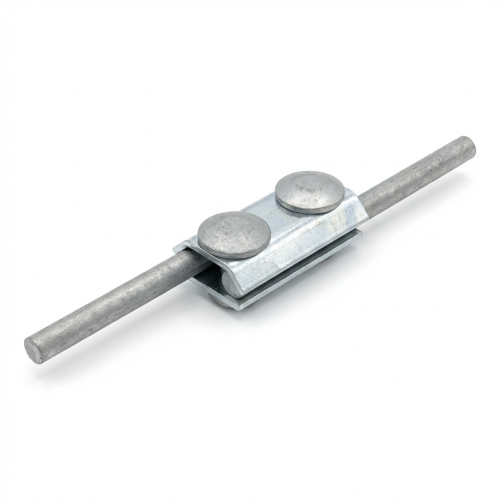

- 2-gaats doorverbinders, enkel en dubbel: voor Ø8 mm ronde geleiders. Klasse H, 100 kA.

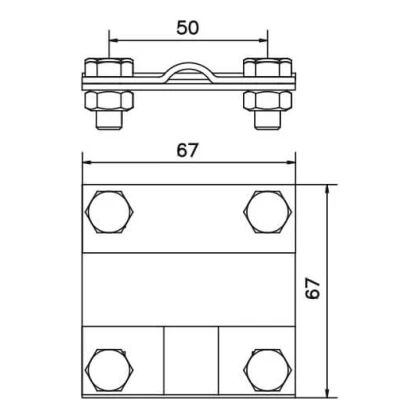

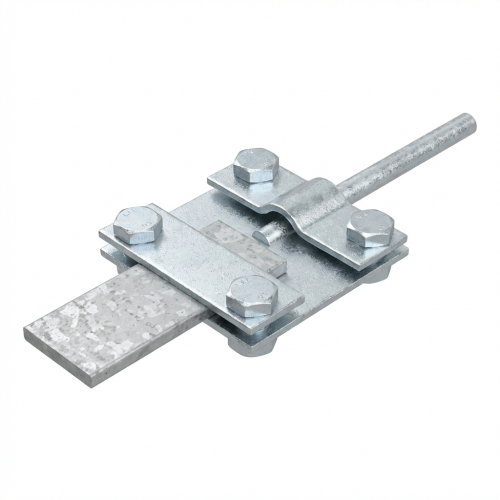

- 4-gaats controleverbinding: verbindt Ø8-10 mm draad met band tot 40 mm. Klasse H, 100 kA.

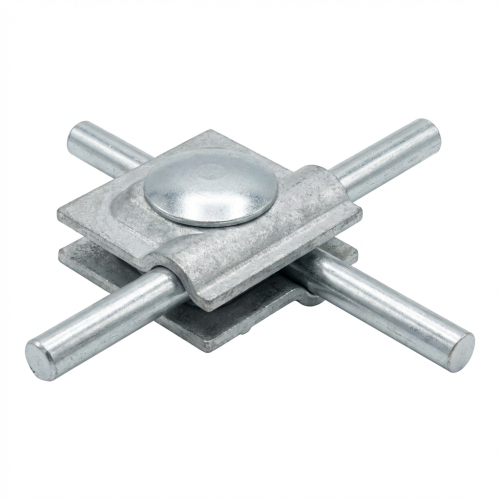

- Universele DIN dubbele verbinding: voor Ø8-10 mm geleiders. Klasse H, 100 kA.

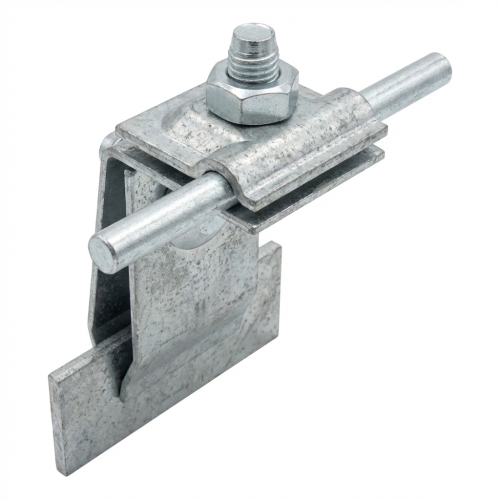

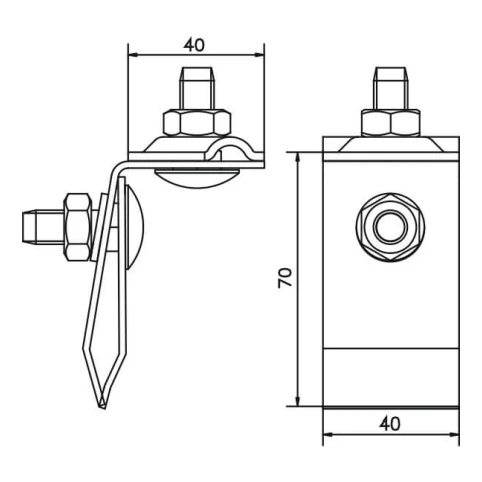

- Universele vouwbeugel: houdt Ø8-10 mm kabels vast langs en dwars op een felsnaad, met 2×M10×30 bevestiging.
Zo kiest u de juiste verbinder
- Geleiderdiameter: controleer eerst de draaddiameter. Sommige producten zijn alleen geschikt voor Ø8 mm, andere voor Ø8-10 mm.
- Bandbreedte: kruisverbinders zijn verkrijgbaar voor band tot 30 mm of tot 40 mm.
- Type verbinding: kies een kruisverbinder, doorverbinder of controleverbinding, of een vouwbeugel, passend bij de opbouw van het systeem.
- Stootstroomklasse: klasse H2 (200 kA) geldt voor de kruisverbinders. Klasse H (100 kA) geldt voor de doorverbinders, de controleverbinding en de DIN-verbinder.
- Coating: de meeste producten zijn galvanisch verzinkt met een polymeerlaag. De vouwbeugel is van elektrolytisch verzinkt staal.
Typische toepassingen
Met deze componenten maakt u duurzame verbindingen tussen rond- en bandgeleiders in bliksembeveiligingssystemen. Ze zijn geschikt voor installaties op daken en op maaiveldniveau. De 3-plaats kruisverbinders zorgen voor extra stabiliteit en een betrouwbare verbinding. De controleverbinding maakt een controleerbare verbinding tussen draad en band. De vouwbeugel bevestigt kabels aan een felsnaad op het dak.
Veelgestelde vragen
Wat is het verschil tussen klasse H en H2?
In dit assortiment zijn producten van klasse H2 geschikt voor een bliksemstootstroom van 200 kA. Producten van klasse H zijn geschikt voor 100 kA. De kruisverbinders zijn H2. De doorverbinders, de controleverbinding en de DIN-verbinder zijn H.
Welke verbinder is geschikt voor Ø8-10 mm geleiders?
De 3-plaats kruisverbinder voor band tot 40 mm, de 4-gaats controleverbinding, de universele DIN dubbele verbinding en de vouwbeugel zijn allemaal geschikt voor Ø8-10 mm. De 2-gaats doorverbinders zijn alleen geschikt voor Ø8 mm.
Kunnen deze verbinders buiten op daken worden gebruikt?
Ja. In de productbeschrijvingen staat dat ze geschikt zijn voor installaties van bliksembeveiligingssystemen op daken en op maaiveldniveau.
Weet u niet zeker welke verbinder bij uw geleiders past? Neem contact op met onze technische ondersteuning en wij helpen u graag bij het kiezen.
