Aardpennen, aardingsplaatjes en aardingsringen voor PV-aarding
De categorie Aardpennen omvat de onderdelen voor aarding en potentiaalvereffening. Je vindt er contactplaatjes en aardingsplaten van roestvast staal voor PV-modulekaders, een modulaire aardpen, een inslaginstrument met SDS MAX-opzetstuk en een geel-groene aardingskabel. Het assortiment is bedoeld voor installateurs van fotovoltaïsche systemen en bliksembeveiligingssystemen.
Wat vindt u in deze categorie

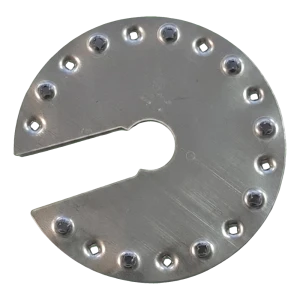

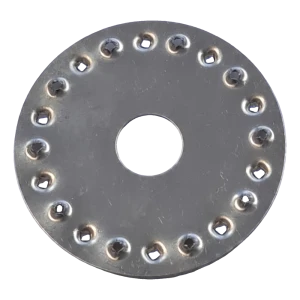

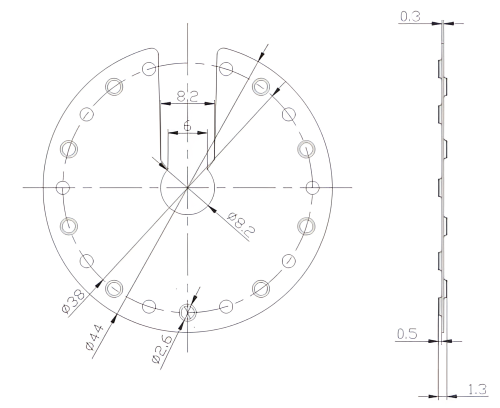

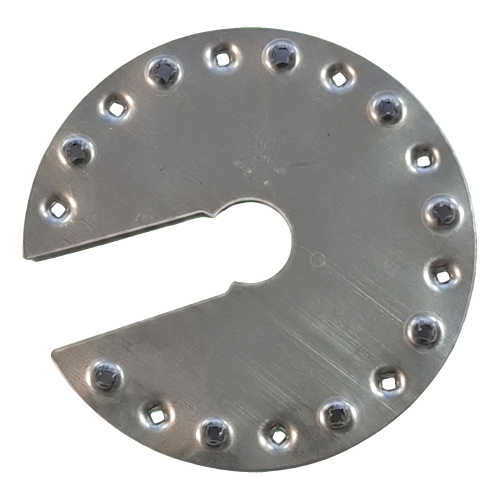

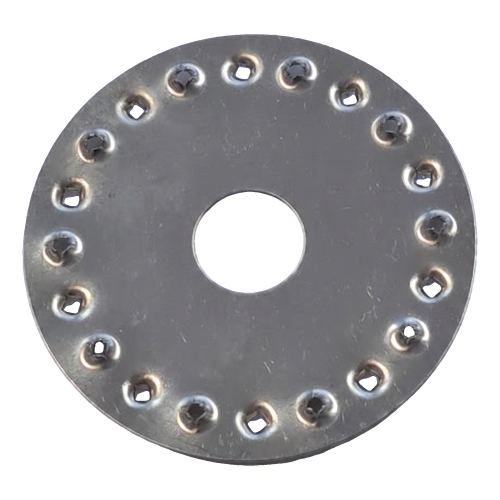

- PV-aardingsplaatjes en -platen: roestvast staal A2 (1.4301, kwaliteit 304), 40×40 mm, type Ω 40×42×6 mm, en ronde uitvoeringen van Ø35 mm en Ø44 mm.

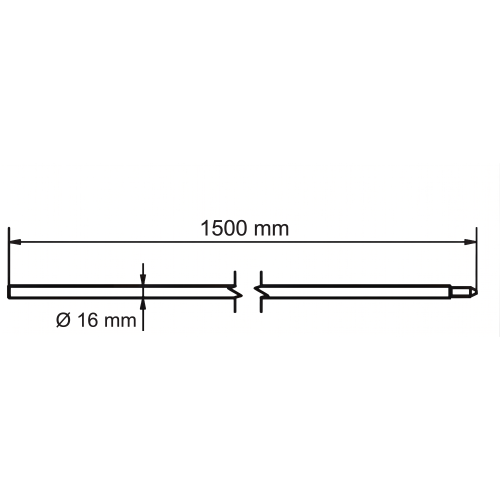

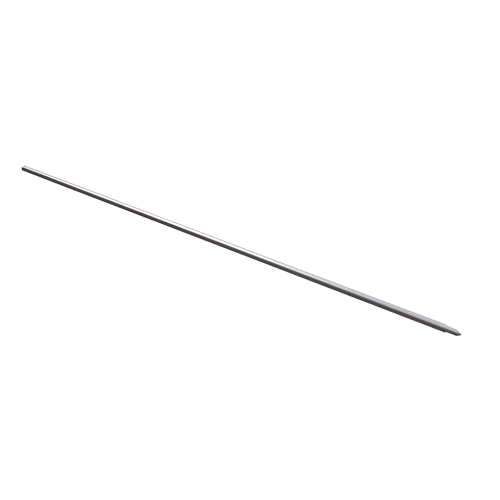

- Modulaire aardpen: warmverzinkt staal, Ø16 mm, segmentlengte 1500 mm, Morse conische koppeling, 2,4 kg.
- Inslaginstrument: SDS MAX-opzetstuk, thermisch verzinkt staal, 18x220 mm, voor gebruik met boorhamers.
- Aardingskabel: LgY 16 mm², geel-groen, PVC-isolatie, 450/750 V, flexibele koperen kern klasse 5.
Zo maakt u de juiste keuze
- Toepassing: plaatjes en platen verbinden PV-modulekaders elektrisch met de montageconstructie. De aardpen is geschikt voor verticale aarding in bliksembeveiligingssystemen.
- Materiaal: de PV-contactonderdelen zijn gemaakt van roestvast staal A2 (1.4301, kwaliteit 304). De aardpen en het inslaginstrument zijn van thermisch verzinkt staal.
- Afmeting en gat: kies het plaatje of de plaat passend bij uw bevestiging. De montage- of middengaten variëren van 8 mm tot Ø9 mm, afhankelijk van het model.
- Compatibiliteit met gereedschap: het inslaginstrument heeft een SDS MAX-opzetstuk. Controleer dus of uw boorhamer dit accepteert.
- Geleider: de LgY-kabel heeft een doorsnede van 16 mm² en is bruikbaar van -40°C tot +70°C.
Typische toepassingen
De plaatjes en platen worden onder een schroef gemonteerd. Hun tanden of punten dringen door de isolerende geanodiseerde laag op PV-modulekaders heen en maken contact met het aluminium eronder. Zo ontstaat een doorlopende elektrische verbinding met montagerails en constructie. De modulaire aardpen wordt gebruikt voor verticale aarding van gebouwen en industriële installaties. De kabel wordt toegepast in verdeelkasten en elektrische installaties.
Veelgestelde vragen
Waarom hebben PV-aardingsplaatjes tanden of punten?
De geanodiseerde laag op modulekaders isoleert. De scherpe tanden of punten dringen er bij het aandraaien van de schroef doorheen. Ze maken contact met het aluminium eronder en zorgen zo voor de elektrische verbinding.
Waarmee slaat u de aardpennen de grond in?
Het inslaginstrument van 18x220 mm heeft een SDS MAX-opzetstuk. Het is ontworpen voor boorhamers en voor het inslaan van aardpennen in verschillende grondsoorten.
Wat is de bedrijfstemperatuur van de LgY-kabel van 16 mm²?
De kabel heeft PVC-isolatie en een flexibele koperen kern van klasse 5. Het bedrijfstemperatuurbereik loopt van -40°C tot +70°C.
Weet u niet zeker welke aardingsonderdelen bij uw installatie passen? Neem contact op met onze technische ondersteuning voor hulp bij de selectie.
