PV-aardingsring rond met uitsparing Ø44 mm – roestvrij staal A2

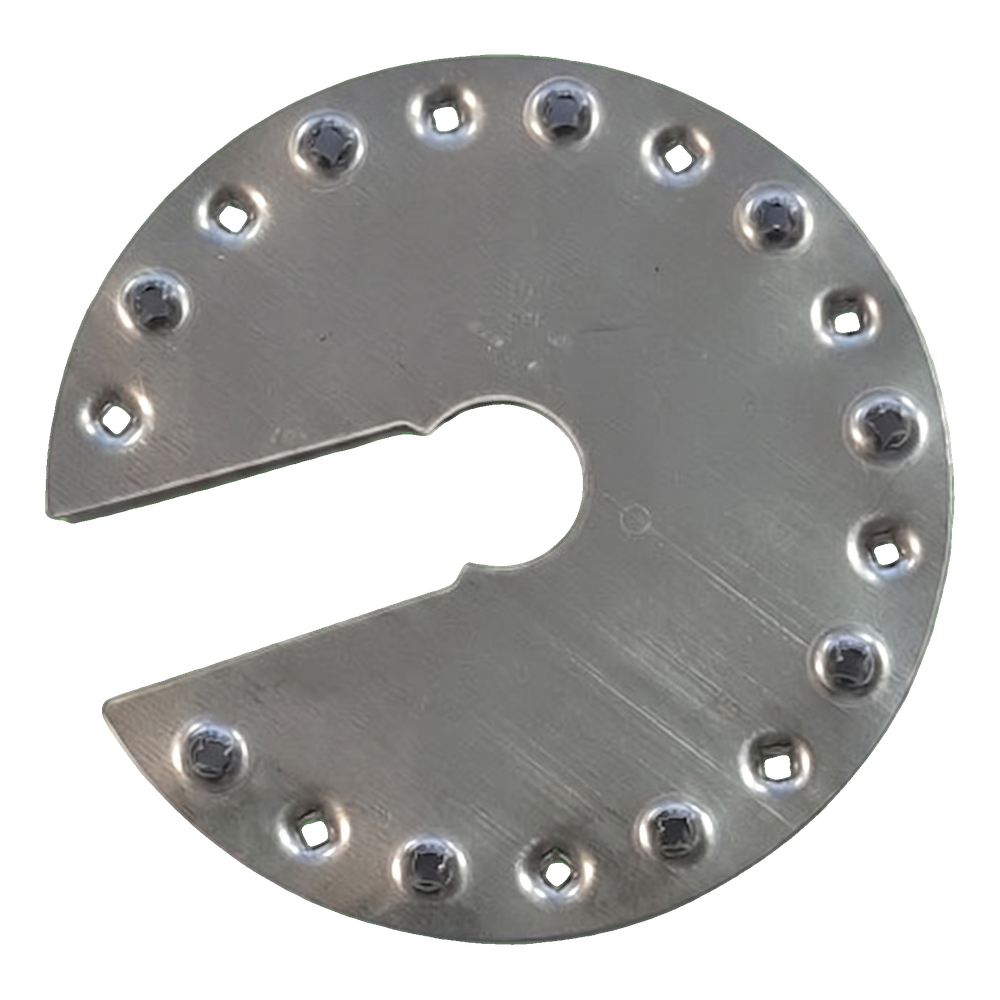

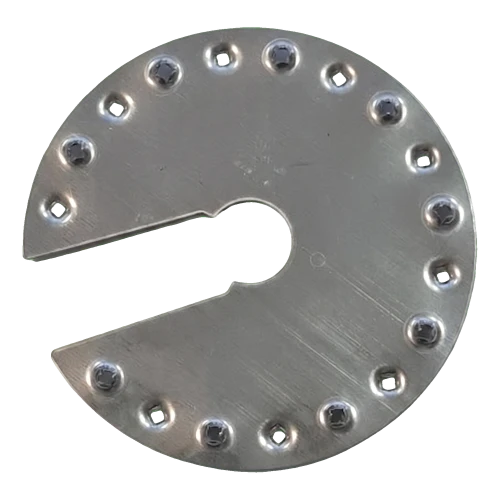

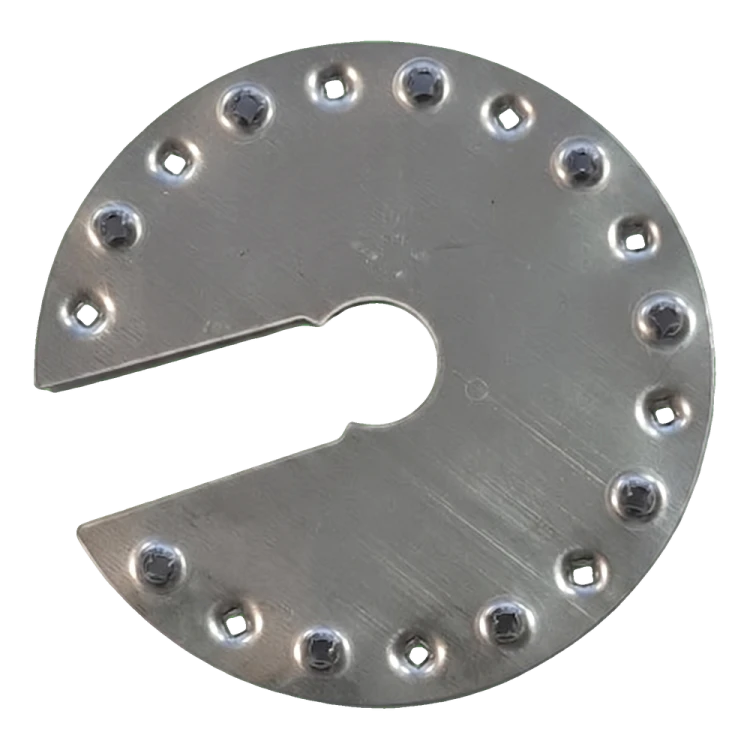

De aardingsring variant IV is een rond montage-element met een kenmerkende uitsparing, bedoeld voor potentiaalvereffening in fotovoltaïsche installaties. Het zorgt voor galvanische continuïteit van de verbindingen tussen de PV-modulekaders en de montageconstructie, en voldoet aan de eisen voor bliksembeveiliging en aarding van het systeem. De ring is voorzien van scherpe nokken die rondom zijn geplaatst en tijdens het aandraaien van de schroef de dunne geanodiseerde aluminiumlaag op de kaders van de fotovoltaïsche modules doorboren. De geanodiseerde laag werkt als isolator — pas nadat deze is doorbroken, bereiken de nokken het zuivere aluminium en vormen ze een stevige, duurzame elektrische verbinding. De uitvoering in roestvrij staal A2 (1.4301, kwaliteit 304) garandeert een uitzonderlijke corrosiebestendigheid onder alle weersomstandigheden, wat een ononderbroken werking gedurende de volledige levensduur van de installatie waarborgt.

Belangrijkste voordelen voor de installateur

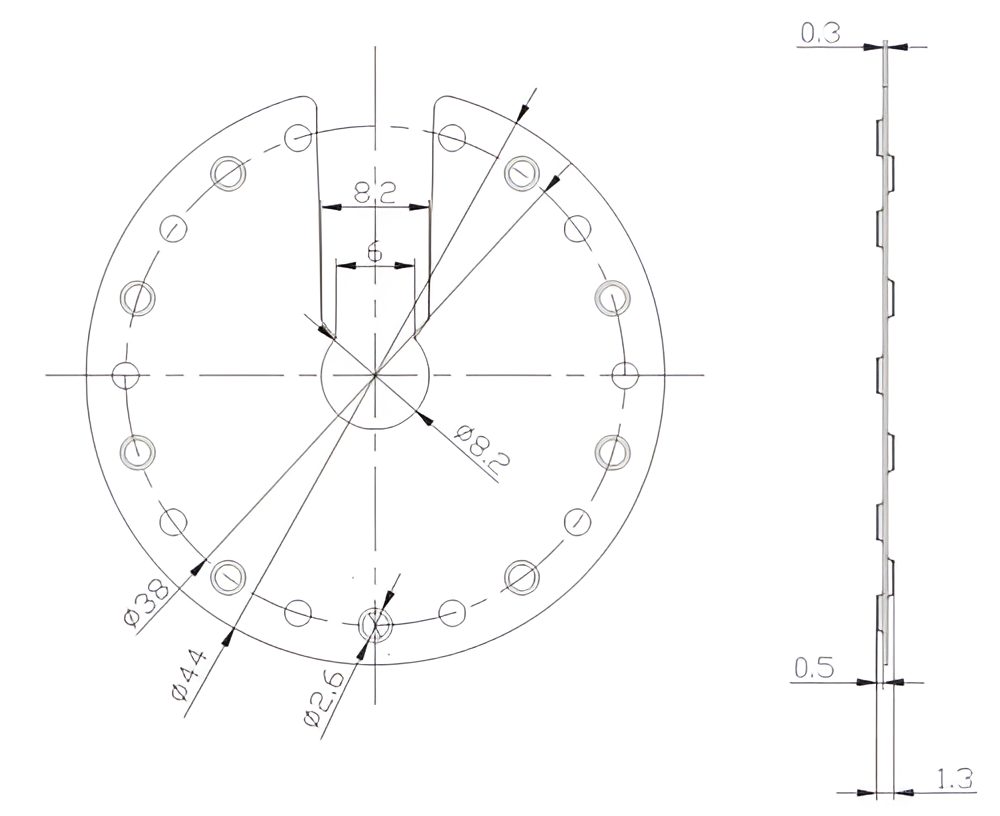

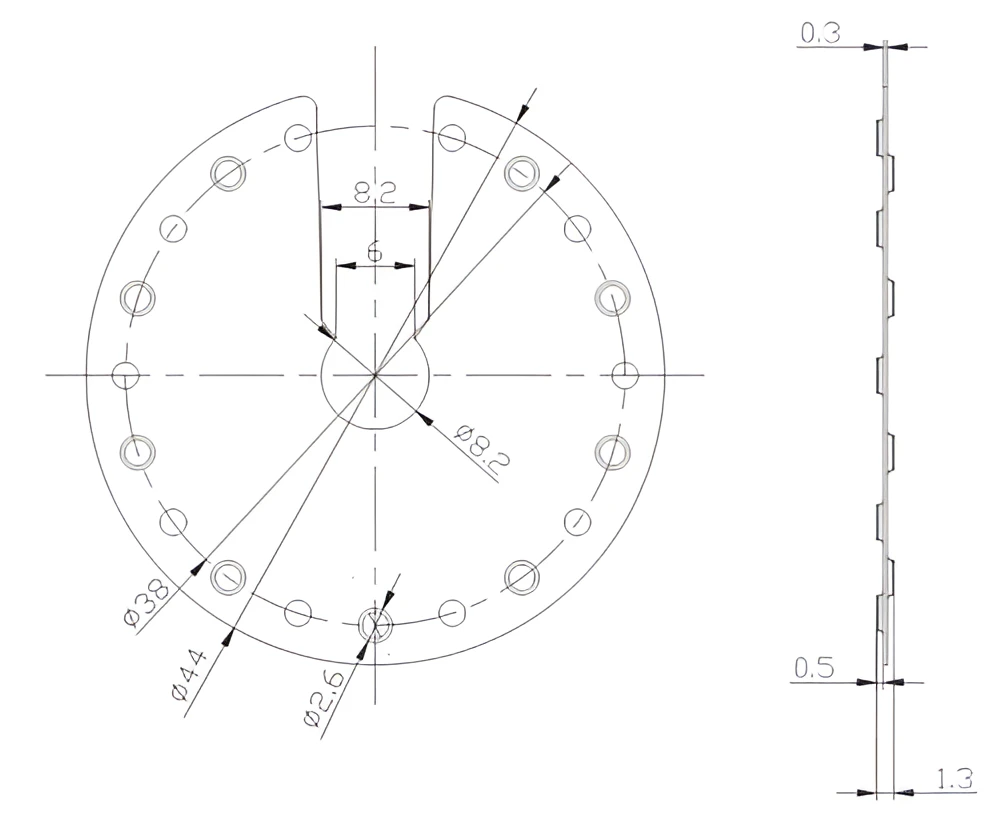

De technische tekening toont een bovenaanzicht en een zijaanzicht van de ring. Zichtbaar zijn de rondom geplaatste nokken, het middengat met een sleutelgatvormige uitsparing en het zijprofiel dat de hoogte van de nokken ten opzichte van het basisvlak weergeeft.
