Profielverbinders voor het verlengen van PV-montageprofielen
Profielverbinders verbinden en verlengen montageprofielen in fotovoltaïsche installaties. Deze categorie bevat aluminium verbindingsstukken in verschillende lengtes en een roestvaststalen kruisverbindingshoek voor verbindingen van 90°. Ze zijn bedoeld voor installateurs en bouwers die PV-onderconstructies op daken monteren.
Wat vindt u in deze categorie

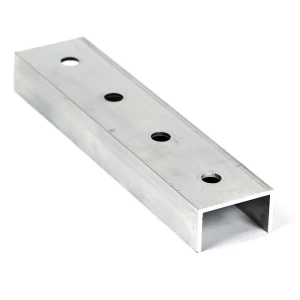

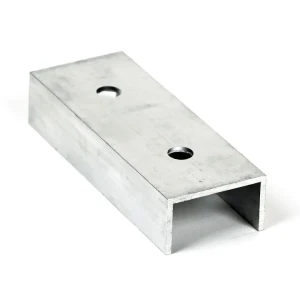

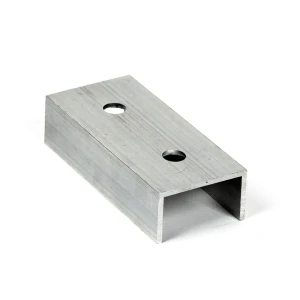

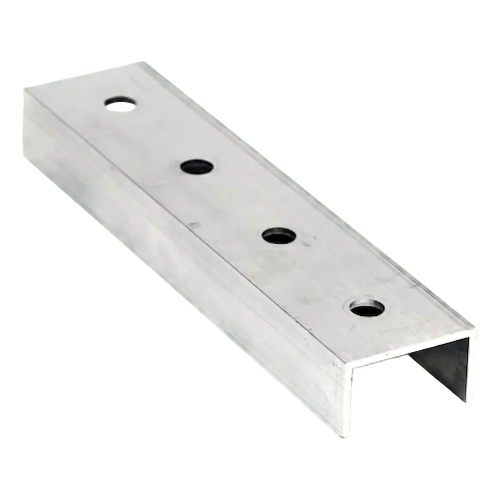

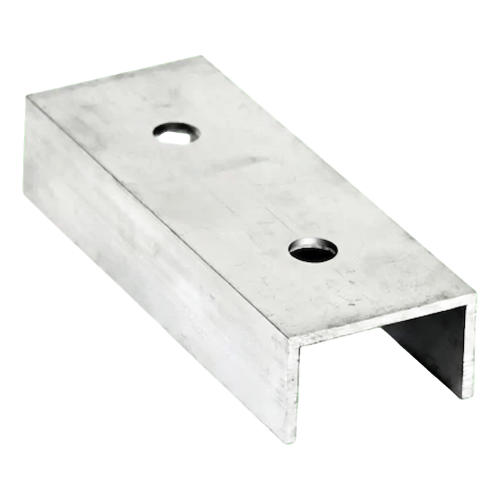

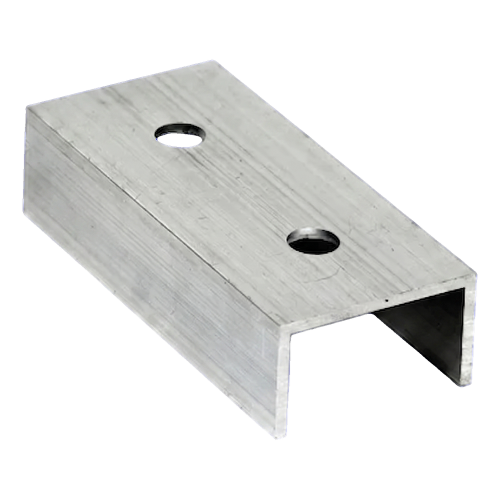

- Aluminium verbindingsstukken van aluminium 6060, U-profiel 25×45×25 mm, wanddikte 2,5 mm, in lengtes van 100 mm, 120 mm en 200 mm (20 cm).
- Verbindingsstukken in blanke uitvoering, voor geselecteerde lengtes ook verkrijgbaar in zwart geanodiseerde uitvoering.

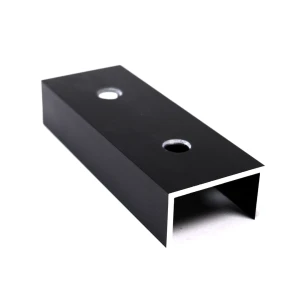

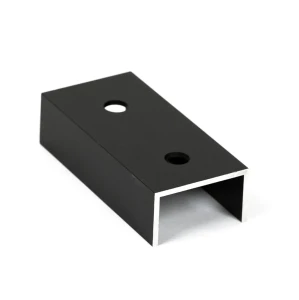

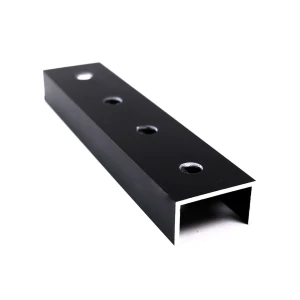

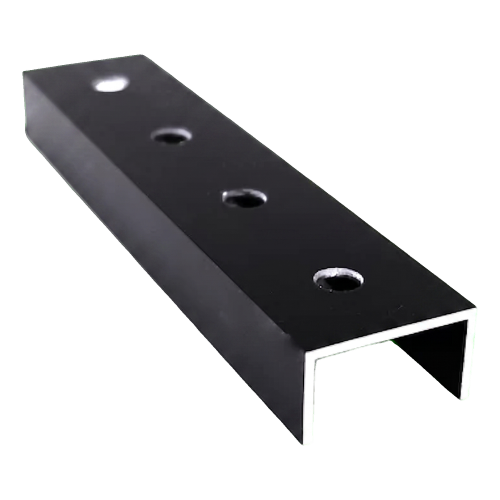

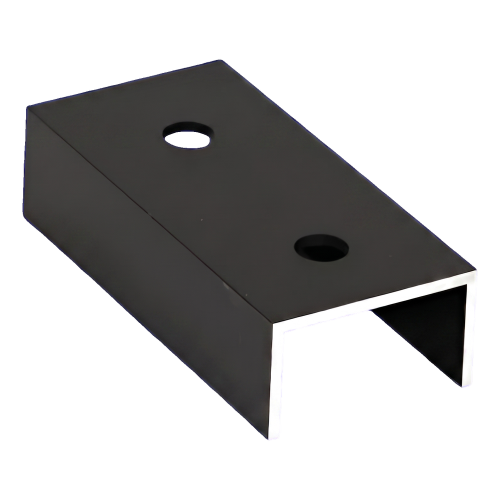

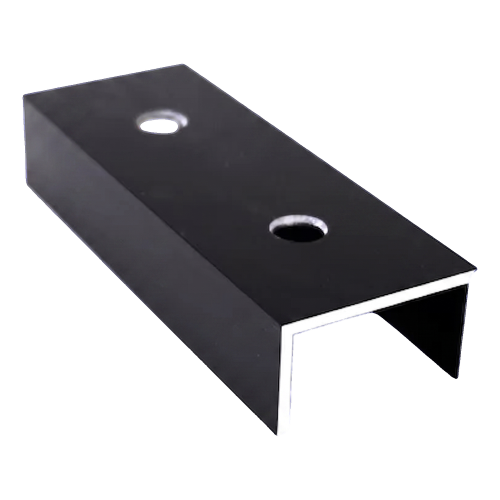

- Zwart geanodiseerde verbindingsstukken in lengtes van 100 mm, 120 mm en 200 mm, met een gewicht van 0,06-0,12 kg.

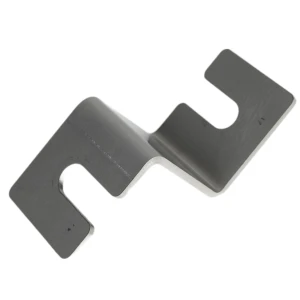

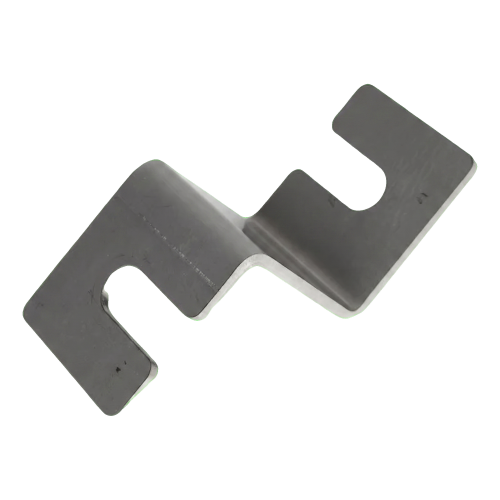

- Kruisverbindingshoek van roestvast staal A2 (304), 44,5 × 40 mm, 2,5 mm dik, voor het verbinden van profielen onder 90°.
Zo kiest u de juiste
- Profieldoorsnede: de aluminium verbindingsstukken hebben een U-profiel van 25×45×25 mm. Gebruik ze met montageprofielen met dezelfde profielmaat.
- Lengte: kies 100 mm, 120 mm of 200 mm, afhankelijk van de verbinding die u wilt maken.

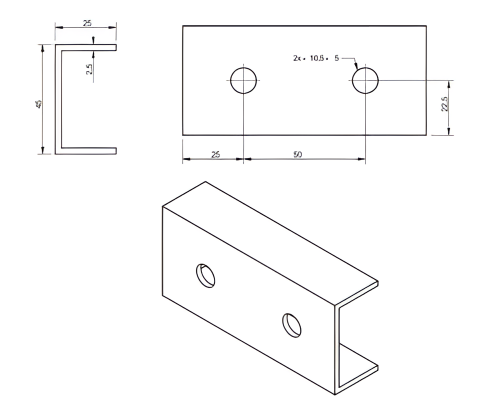

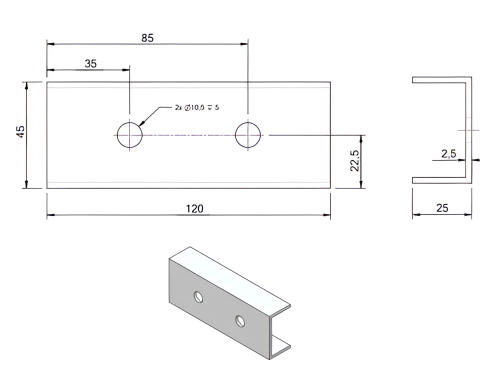

- Gatenpatroon: de gaten hebben een diameter van Ø10,5 mm. De steek bedraagt 50 mm bij het verbindingsstuk van 100 mm en 85 mm bij het verbindingsstuk van 120 mm. Controleer dit aan de hand van uw bouten.
- Uitvoering: blank aluminium 6060 is corrosiebestendig. Kies zwart geanodiseerd als een uniforme donkere uitstraling gewenst is.
- Verbindingshoek: gebruik U-profielverbindingsstukken voor rechte verlengingen. Gebruik de A2-kruisverbindingshoek voor verbindingen van 90°. Deze wordt geleverd zonder bouten en moeren.
Typische toepassingen

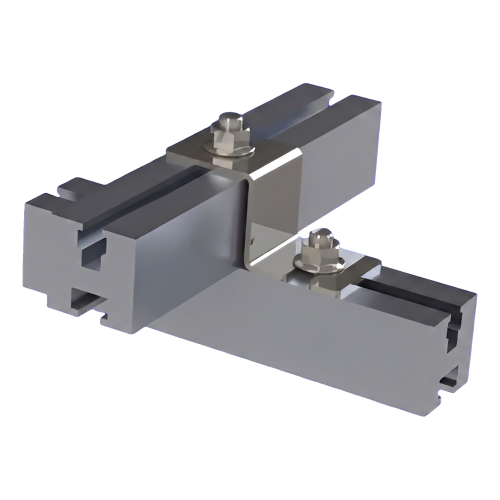

De verbindingsstukken verlengen montageprofielen in fotovoltaïsche installaties, onder andere in montagesystemen voor platte daken. Het U-profiel wordt in de te verbinden profielen geschoven en met bouten door twee gaten vastgezet. Zo kunt u langere profielstrekkingen opbouwen. De kruisverbindingshoek is bedoeld voor PV-onderconstructies waarin profielen haaks op elkaar moeten worden verbonden.
Veelgestelde vragen
Van welk materiaal zijn de aluminium verbindingsstukken gemaakt?
Ze zijn gemaakt van aluminium 6060 met een wanddikte van 2,5 mm. Dit zorgt voor een natuurlijke corrosiebestendigheid. Er zijn ook zwart geanodiseerde uitvoeringen verkrijgbaar.
Worden er bouten meegeleverd met de kruisverbindingshoek?
Nee. De kruisverbindingshoek van roestvast staal A2 (304) wordt geleverd zonder bouten en moeren.
Weet u niet zeker welk verbindingsstuk bij uw profielen past? Neem contact op met onze technische ondersteuning voor hulp bij de keuze.
