Verbindingsstuk PV-montageprofiel aluminium zwart geanodiseerd 100 mm
product unavailable
toevoegen aan verlanglijst
4.55556
Beschrijving
Verbindingsstuk PV-montageprofiel aluminium zwart geanodiseerd 100 mm

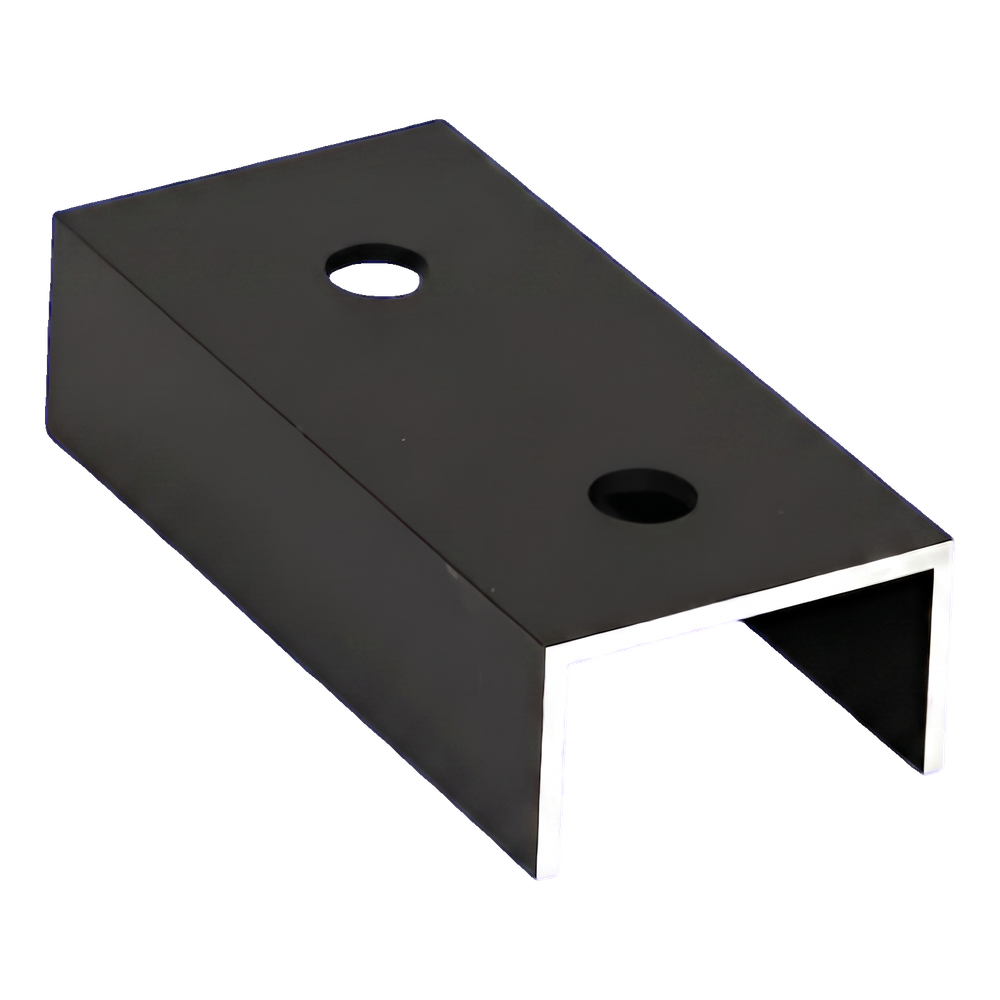

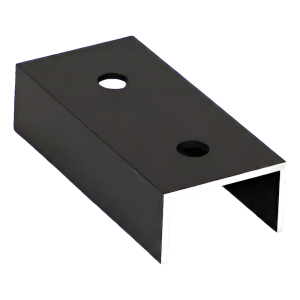

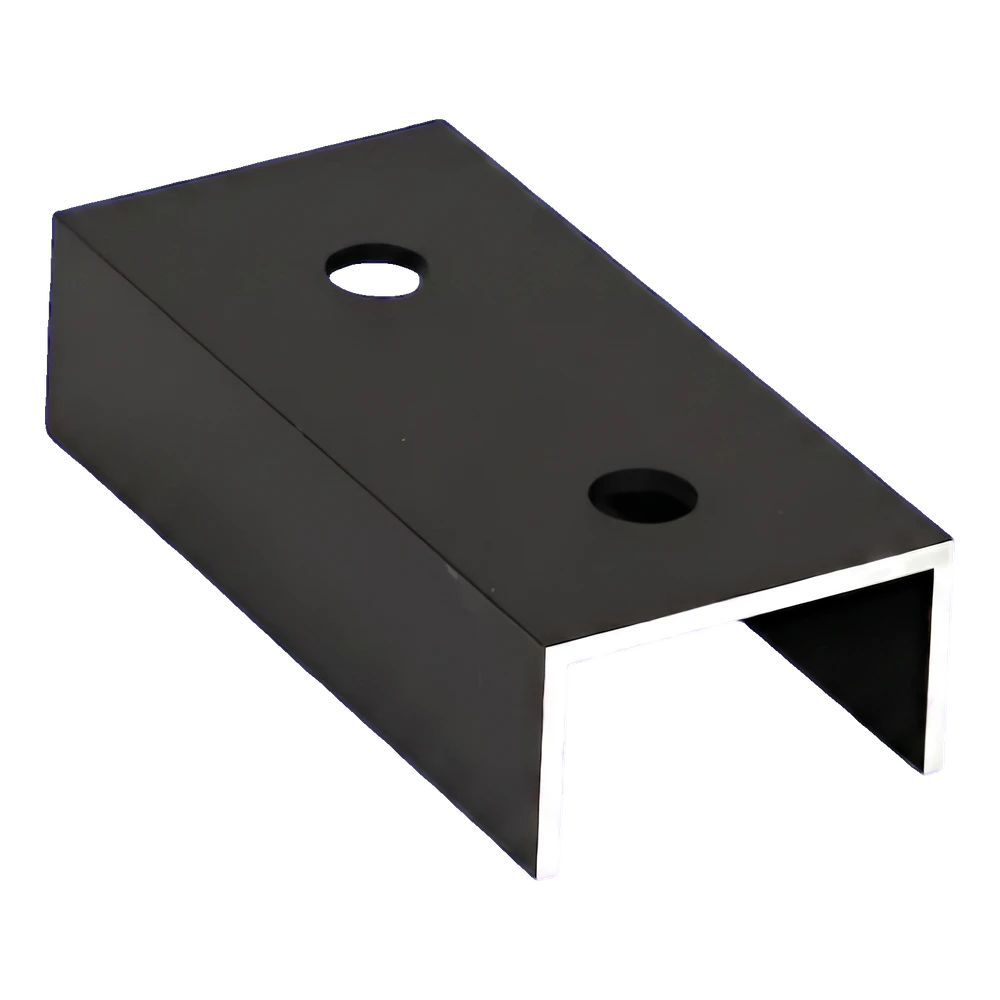

Verbindingsstuk voor PV-montageprofiel met een lengte van 100 mm dient voor het verlengen van aluminium profielen in fotovoltaïsche constructies. Het U-vormige element wordt in het binnenste van de te verbinden profielen geschoven en vastgezet met schroeven via twee montagegaten. Vervaardigd van aluminium 6060 met zwarte anodisatie, combineert het een hoge corrosiebestendigheid met een esthetische, uniforme uitstraling van de gehele constructie. Het U-profiel met een wanddikte van 2,5 mm zorgt voor een stijve en stabiele verbinding, waarbij wind- en sneeuwbelastingen tussen de segmenten van de montagerail worden overgedragen. Een gewicht van slechts 0,06 kg per stuk belast de constructie niet extra en vergemakkelijkt het transport naar het dak.
Voordelen van het verbindingsstuk voor montageteams
- Snelle profielverbinding — het volstaat om het U-profiel in te schuiven en twee schroeven vast te draaien
- Aluminium 6060 met zwarte anodisatie zorgt voor duurzame corrosiebescherming zonder onderhoud, zelfs onder veeleisende weersomstandigheden
- Twee montagegaten symmetrisch verdeeld over de lengte van het verbindingsstuk
- Laag eigen gewicht maakt efficiënt werken met de onderdelen op hoogte mogelijk
- Zwarte afwerking harmonieert met donkere profielen en PV-modules

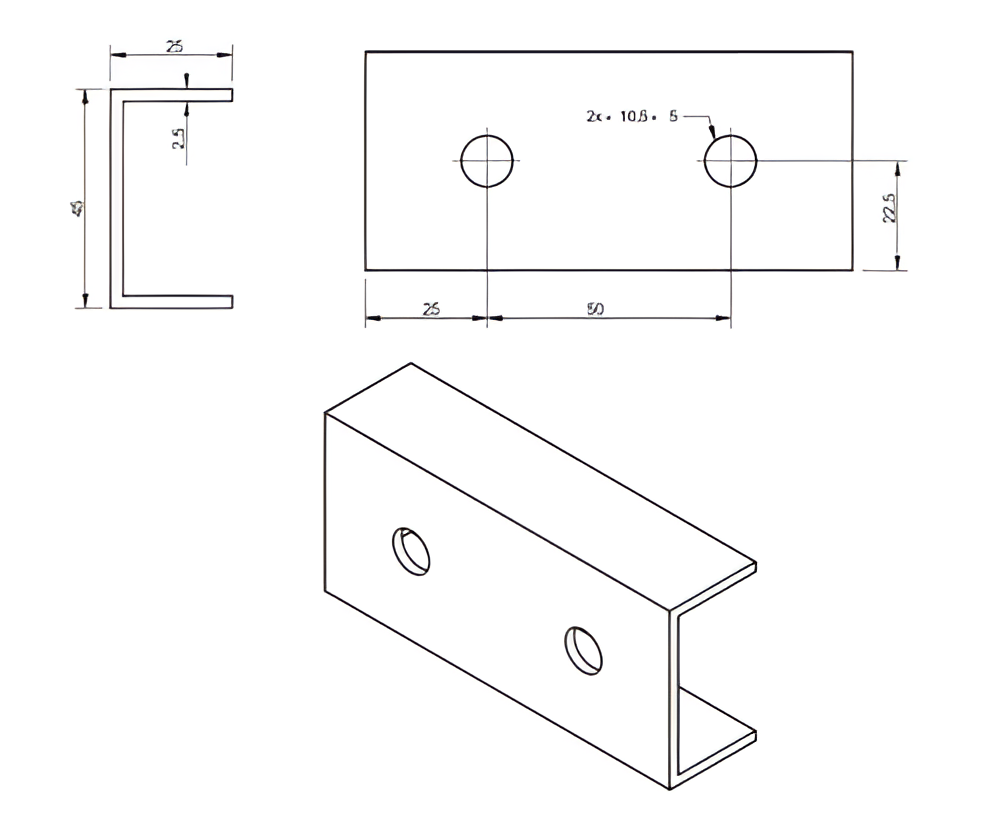

De technische tekening toont drie aanzichten van het verbindingsstuk: de doorsnede van het U-profiel, een bovenaanzicht met de plaatsing van de montagegaten en een isometrisch aanzicht van het afgewerkte onderdeel. Alle afmetingen en constructiedetails vindt u in de specificatiebladen hieronder.
