» Aardingsplaatje – contactplaatje voor PV-modules van roestvrij staal 40×40 mm

Aardingsplaatje – contactplaatje voor PV-modules van roestvrij staal 40×40 mm

Beschikbaarheid: Op voorraad (grote hoeveelheid)

Levering binnen: 6 Werkdagen

Gewicht: 0.004 kg

Prijs / stk.: € 0,06 0.06

incl. 21.00% BTW, excl. verzendkosten

Netto prijs / stk.: (€ 0,05)

excl. 21.00% BTW, excl. verzendkosten

* Hoeveelheid:

Stuk
Pakket: 500 stuks
Pakket: 15000 stuks
Pakket: 30000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-20

aanbevelen aan een vriend

Beschrijving

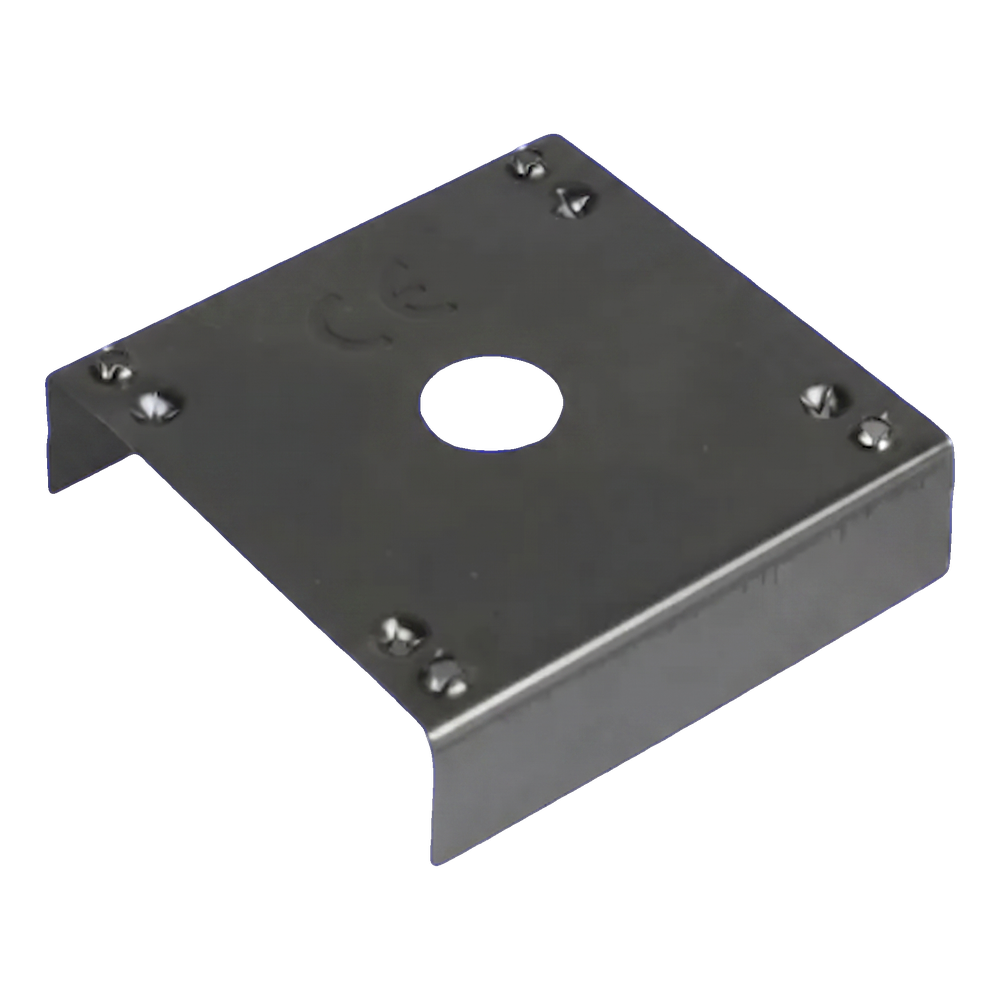

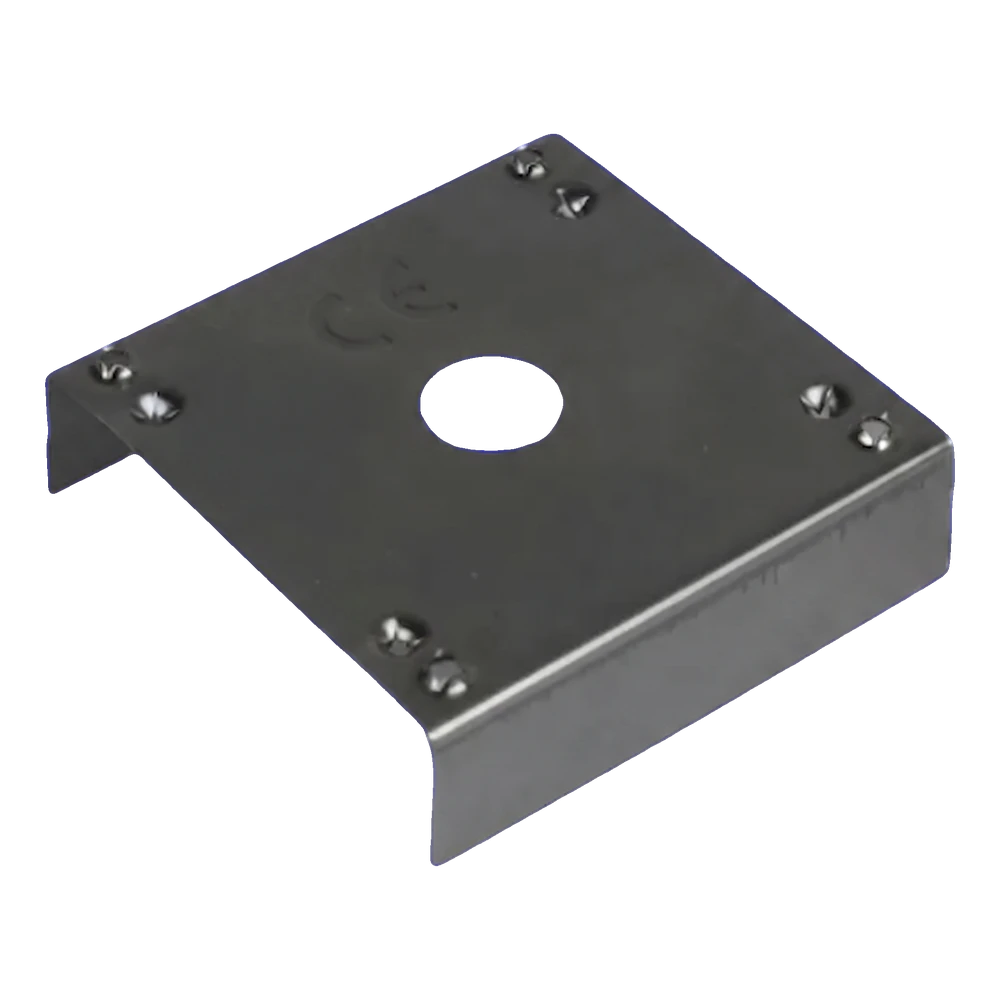

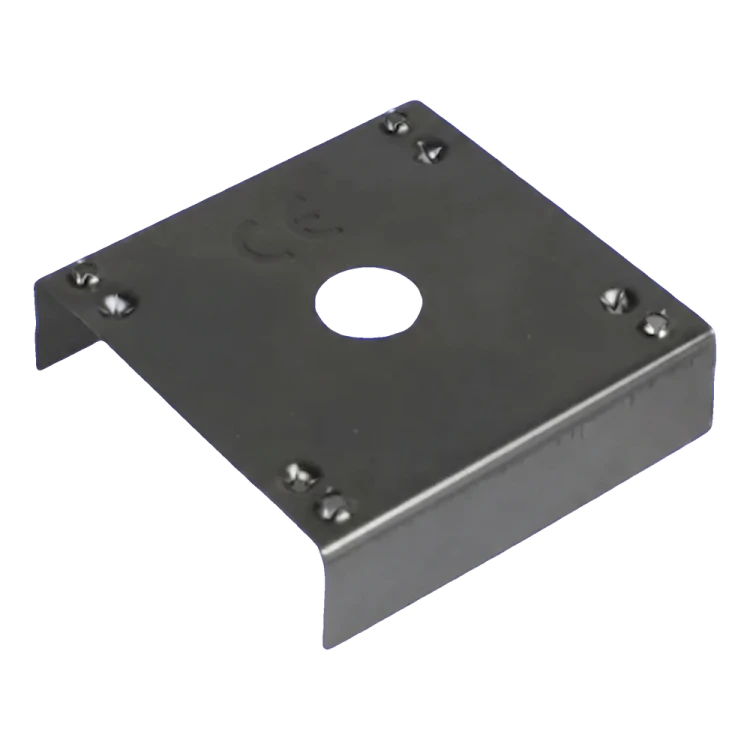

Aardingsplaatje – contactplaatje voor PV-modules van roestvrij staal 40×40 mm

Aardingsplaatje – contactplaatje 40×40 mm van roestvrij staal

Het aardingsplaatje – contactplaatje is een essentieel onderdeel van de potentiaalvereffening in fotovoltaïsche installaties. Het zorgt voor galvanische continuïteit tussen de modulekaders van PV-panelen en de montageconstructie, waardoor een effectieve vereffening van elektrische potentialen mogelijk wordt. Acht scherpe conische punten, symmetrisch verdeeld over het oppervlak van het plaatje, doorboren de dunne geanodiseerde aluminiumlaag die de paneelframes bedekt — een laag die isolerend werkt en geen elektrische lading geleidt. Hierdoor bereikt het plaatje rechtstreeks de metallische aluminiumlaag eronder, waardoor een solide en duurzame elektrische verbinding ontstaat. Het plaatje is vervaardigd uit roestvrij staal 1.4301 (austenitische kwaliteit A2/304), wat een uitzonderlijke corrosiebestendigheid en een jarenlange, ononderbroken werking onder alle weersomstandigheden garandeert. De vorm van een open U-profiel met twee omgebogen vleugels vergemakkelijkt de positionering op het montageprofiel en stabiliseert het onderdeel voordat de schroef wordt vastgedraaid.

Waarom contactplaatjes gebruiken

Doorboren de geanodiseerde isolatielaag van de paneelframes, wat zorgt voor een betrouwbaar elektrisch contact

Roestvrij staal A2 (1.4301/304) — austenitisch, niet-magnetisch, corrosiebestendig onder alle omgevingsomstandigheden, ook in maritieme en industriële atmosferen

Compacte afmetingen van 40×40 mm — compatibel met gangbare PV-montageprofielen

De U-vorm stabiliseert het plaatje op het profiel — snelle en betrouwbare montage zonder extra positionering

Het minimale gewicht (4 g) heeft geen invloed op de belasting van de constructie

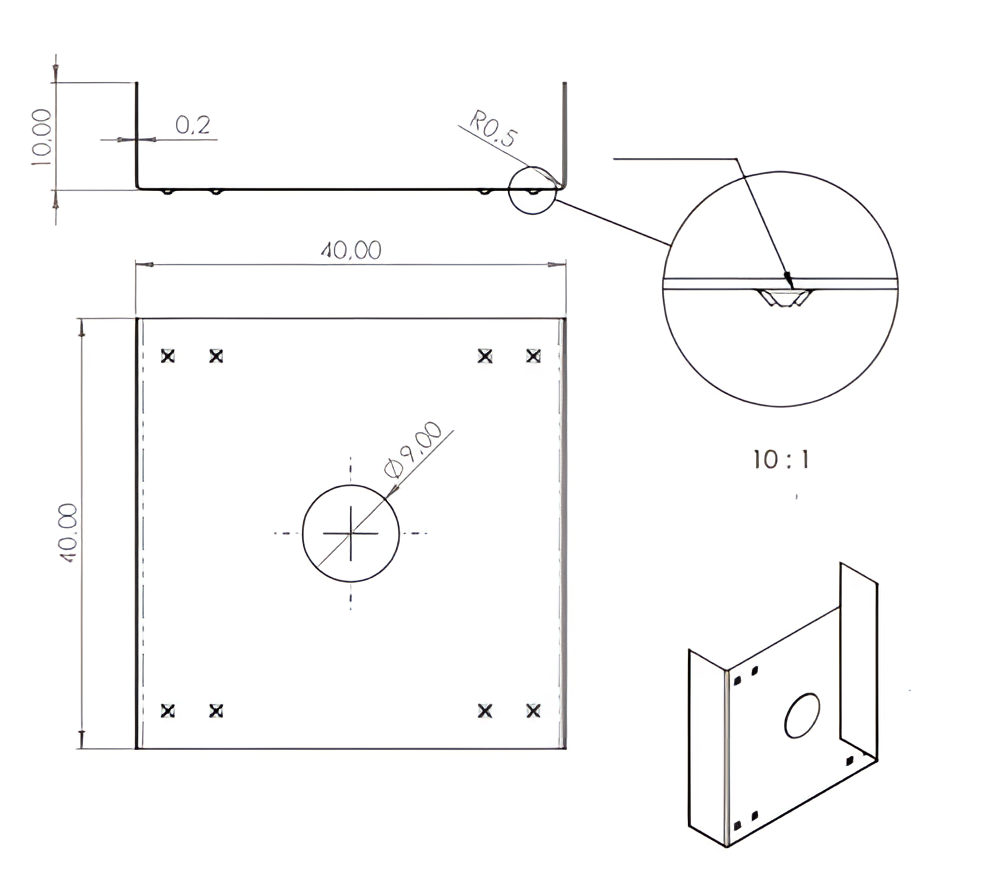

Technische tekening van het aardingsplaatje 40×40 mm met afmetingen en detail van de punt

Aardingsplaatje gemonteerd tussen de klem en het aluminium profiel met het PV-paneelframe

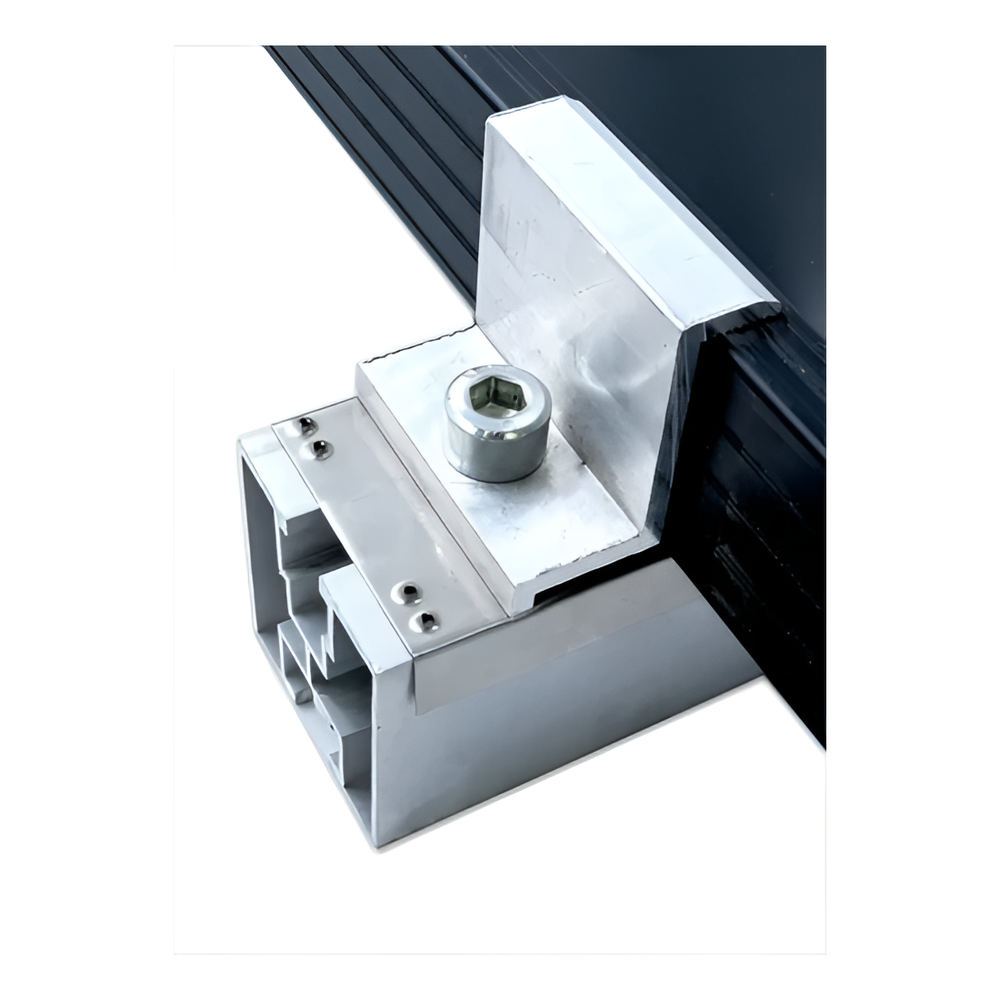

De foto toont het contactplaatje gemonteerd tussen de bevestigingsklem en het aluminium profiel van de PV-constructie. De aardingspunten worden tegen het frame van de PV-module gedrukt, doorboren de geanodiseerde laag en zorgen voor betrouwbaar galvanisch contact, noodzakelijk voor een correcte potentiaalvereffening in de installatie.

Video met het aardingsplaatje in een fotovoltaïsche installatie

Video over het gebruik van het contactplaatje bij potentiaalvereffening in PV-systemen

Video over de montage van aardingscomponenten in een fotovoltaïsch systeem

Technische parameters

Type onderdeel	aardingsplaatje – contactplaatje
Diameter / afmeting	40 × 40 mm
Hoogte van de omgebogen rand (vleugel)	10 mm
Diameter montagegat	Ø 9 mm
Dikte	0,2 mm
Aantal aardingspunten	8
Radius van de punt	R 0,5 mm

Materiaal

Materiaal	roestvrij staal 1.4301 (A2 / kwaliteit 304)
Corrosiebestendigheid	hoog — austenitisch, niet-magnetisch staal met nikkeltoevoeging

Montage en toepassing

Montagewijze	vastschroeven via de centrale opening Ø 9 mm op het montageprofiel
Compatibele profielen / constructies	aluminium PV-montageprofielen — frames van fotovoltaïsche modules

Fysieke eigenschappen

Gewicht	0,004 kg (4 g)

Veiligheid
