Aluminium montageprofiel PV 40×40 mm / 665 cm – rail voor hamerkopbouten M10

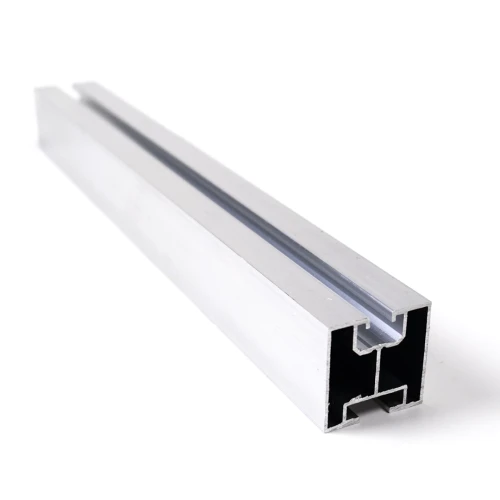

Montageprofiel PV 40×40 mm met een lengte van 665 cm is een stevige aluminium rail bedoeld voor de opbouw van montagesystemen voor fotovoltaische modules op hellende daken. Vervaardigd uit aluminium 6060 combineert het een laag eigen gewicht met een goede mechanische sterkte en natuurlijke corrosiebestendigheid. Het profiel beschikt over twee onafhankelijke montagekanalen — het bovenste dient voor het bevestigen van klemmen die de panelen vasthouden, het onderste voor het verbinden van de rail met dakhaken, adapters of driehoeken. Deze tweekanaalsconstructie vereenvoudigt de montage aanzienlijk — de installateur werkt uitsluitend van bovenaf, zonder toegang tot de onderzijde van het profiel nodig te hebben. De lengte van de rail kan bovendien worden vergroot met profielverbinders (afzonderlijk verkrijgbaar), waardoor de constructie flexibel kan worden aangepast aan de afmetingen van het dakvlak. Het profiel is ook verkrijgbaar in een zwart geanodiseerde uitvoering, die extra oppervlaktebescherming biedt en een esthetische uitstraling geeft op daken met een donkere bedekking.

Belangrijkste voordelen voor de installateur

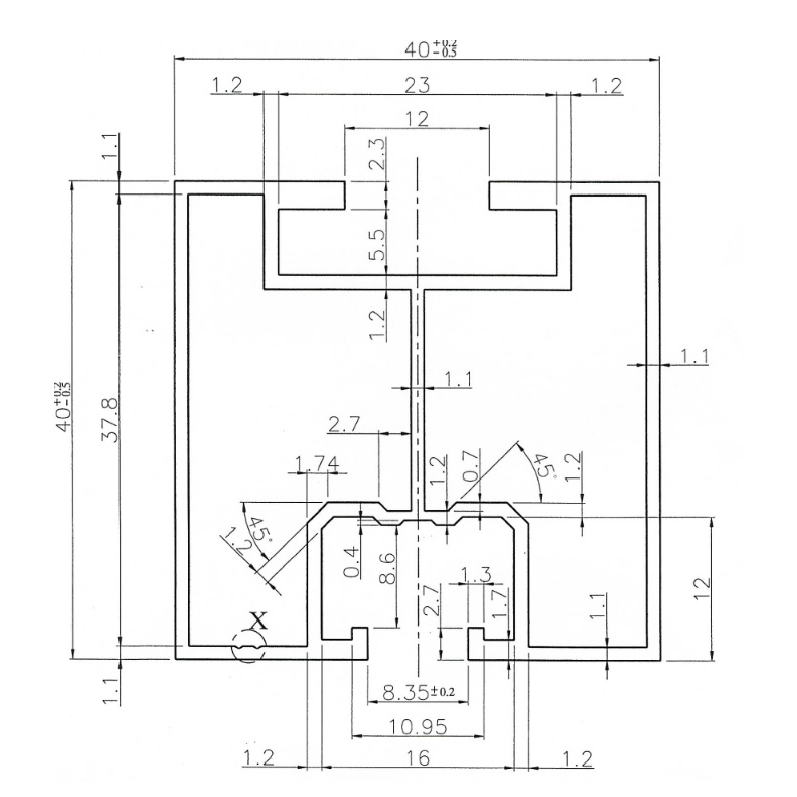

De doorsnede van het profiel is ontworpen met het oog op een optimale lastverdeling en montagegemak. Het bovenste kanaal — breder, met een uitsparing waarin moeren kunnen worden geschoven — dient voor het bevestigen van midden- en eindklemmen die de PV-modules vasthouden. Het onderste kanaal met een smallere opening is bedoeld voor het verbinden van het profiel met onderdelen van het montagesysteem op het dak. De wanddikte van het profiel is zo gekozen dat de stijfheid van de gehele rail wordt gewaarborgd, terwijl het gewicht laag blijft. Op de technische tekening zijn ook de 45°-afschuiningen op de binnenranden te zien, die het inbrengen van verbindingselementen in de kanalen vergemakkelijken.

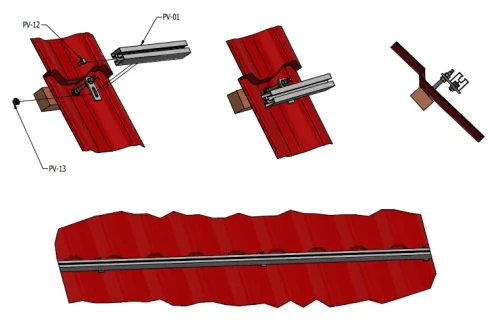

De afbeelding toont een typisch installatieschema op een dak bedekt met dakpanplaten. De dakhaak, bevestigd aan de spant, ondersteunt het profiel, terwijl klemmen die in het bovenste kanaal van de rail zijn bevestigd de fotovoltaische modules vasthouden. Dankzij het gebruik van hamerkopbouten in het onderste kanaal kan het profiel nauwkeurig gepositioneerd worden langs de haak zonder dat extra gaten geboord hoeven te worden — het volstaat om de bout in het kanaal te schuiven en naar de gewenste positie te verplaatsen voordat deze wordt vastgedraaid.
