180° scharnier voor glasdrager 45 x 45 x 26 mm vlak systeem AISI304, satijn
product unavailable
toevoegen aan verlanglijst
Beschrijving

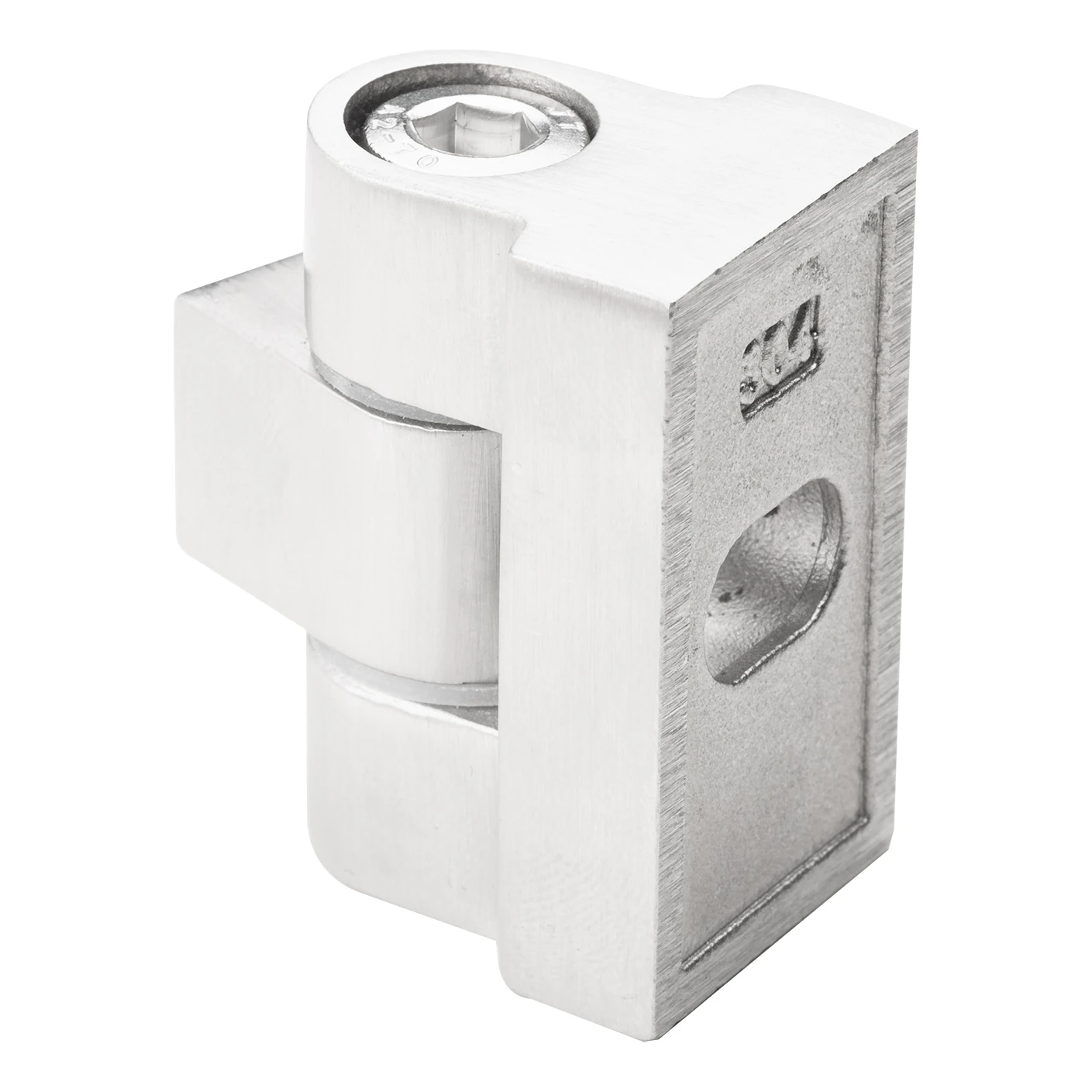

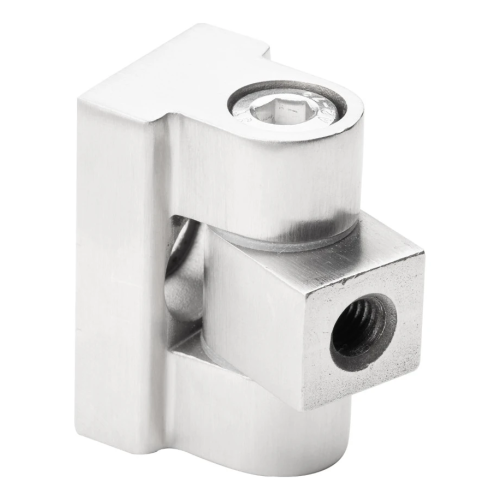

180° scharnier voor glasdrager 45×45×26 mm AISI 304 satijn
180° scharnier voor glasdrager van roestvrijstaal AISI 304 in satijn afwerking — element bestemd voor professionele montage van glasconstructies in vlak systeem. Maakt opening van glas mogelijk in volledige bereik 180° (90° naar elke kant), wat vrije ontwerpvrijheid biedt voor scheidingswanden, deuren en glazen cabines zonder beperkingen van de openingshoek.
Duurzaamheid en corrosieweerstand
Het scharnierlichaam is vervaardigd van hoogwaardige roestvrijstaal AISI 304, wat langdurige corrosieweerstand garandeert — zelfs in omgevingen met verhoogde luchtvochtigheid, zoals badkamers, zwembaden of douchecabines. De satijn oppervlakteafwerking maskeert effectief vingerafdrukken en vervuiling, waardoor een esthetisch uiterlijk behouden blijft bij minimaal onderhoud. Op de technische tekeningen is de oppervlakteruwheid aangegeven Ra 1,6 en Ra 3,2 — wat de nauwkeurige mechanische bewerking van onderdelen bevestigt.
Montage door inschroeven — vlak systeem
Het scharnier wordt gemonteerd op vlakke oppervlakken door inschroeven met gebruikmaking van schroefdraad M8. Deze methode zorgt voor hoge verbindingssterkte, eenvoudige installatie en eventuele demontage — zonder noodzaak van gespecialiseerd gereedschap. Het langwerpige gat in het lichaam maakt regeling van de glaspositie mogelijk binnen een bereik van 9 mm, wat nauwkeurige instelling van het glaspaneel tijdens montage vergemakkelijkt.
Compatibiliteit met glas
Het scharnier is geschikt voor montage van glaspanelen met een dikte van 6 mm tot 10,76 mm, wat zowel enkellaags gehard glas als populair gelamineerd glas (VSG) omvat. Dankzij dit ene scharniermodel is geschikt voor verschillende configuraties — de installateur hoeft geen aparte varianten voor verschillende glasdiktes op voorraad te houden.
Afmetingen en technische gegevens
- Lichaamafmetingen (L × H × br.): 45 × 45 × 26 mm
- Totale diepte assemblage met verbindingsstuk: 36 mm
- Lichaamdiepte: 29,5 mm
- Openingshoek: 180° (90° naar elke kant)
- Bevestigingsschroefdraad: M8
- Lengte schroefdraadgedeelte verbindingsstuk: 15 mm
- Diameter doorlopend gat verbindingsstuk: ø 8,2 mm
- Diameter gat voor pen: ø 8,5 mm
- Diameter verdieping: ø 13,5 mm
- Langwerpig gat (regeling): 9 mm

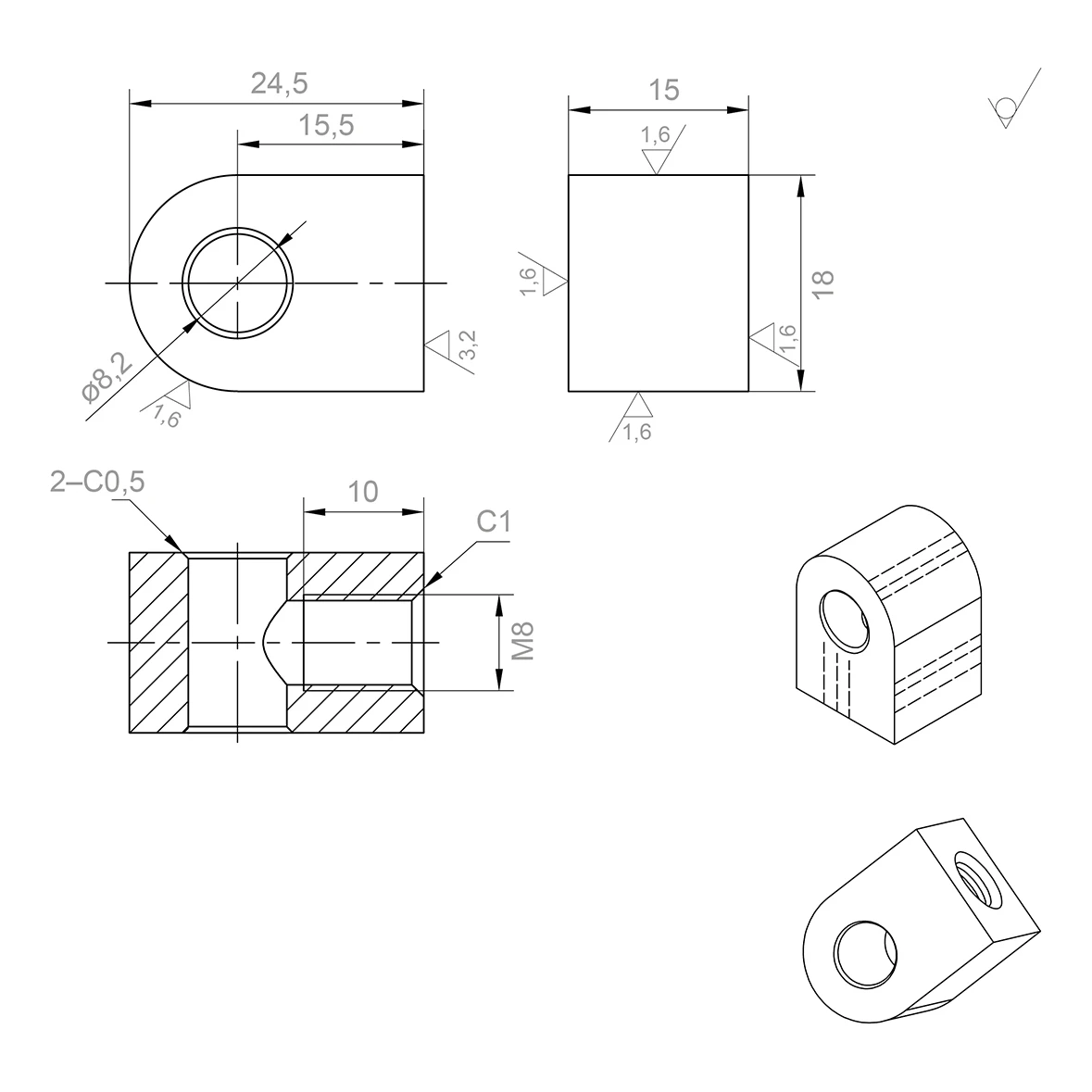

- Afmetingen draaibaar verbindingsstuk: 24,5 × 18 × 15 mm
- Afschuiningen: 2×C0,5 en C1
- Materiaal: roestvrijstaal AISI 304
- Afwerking: satijn
- Glasdikte: van 6 mm tot 10,76 mm
- Montagetype: vlak systeem (op vlakke oppervlakken)
- Gewicht: 0,16 kg

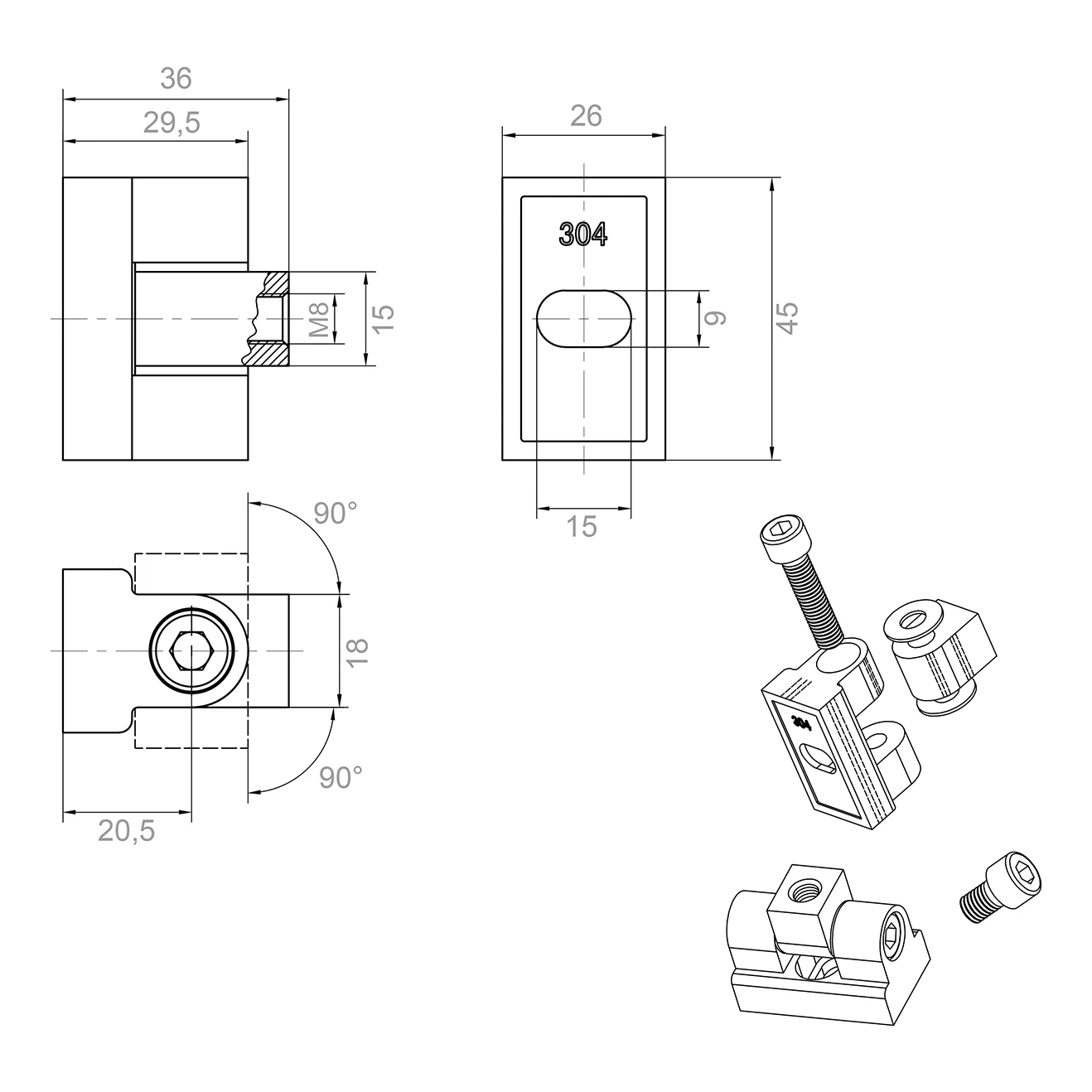

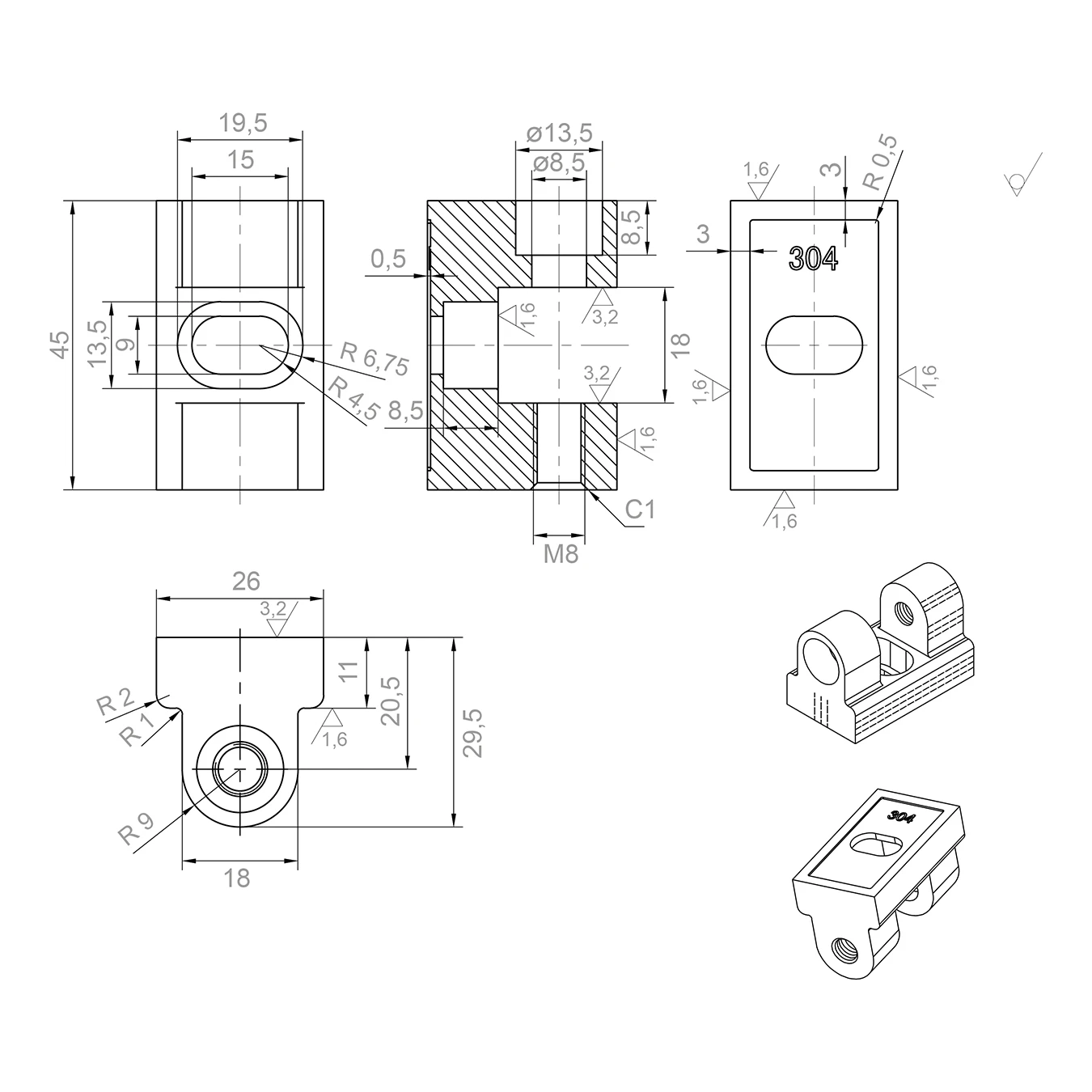

Maattekeningen van onderdelen
Technische gegevens
| Materiaal | AISI 304 |
| Afwerking | Satijn |
| Montagesysteem | Vlak |
