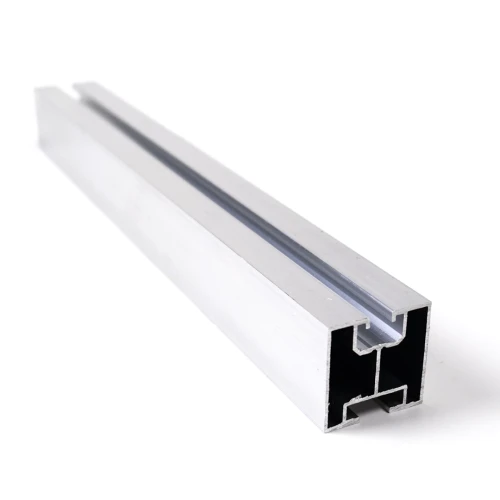

  • Aluminium profiel 416cm 40x40 voor hamerbouten PV-01-09 (1)
  • Aluminium profiel 416cm 40x40 voor hamerbouten PV-01-09 (2)
  • Aluminium profiel 416cm 40x40 voor hamerbouten PV-01-09 (3)
Synerga

Aluminium profiel 416cm 40x40 voor hamerbouten

Ga naar Productfeedback

Aluminium montageprofiel 6060 | 416 cm | 40x40 mm doorsnede. Voor montage van fotovoltaïsche panelen. Compatibel met hamerkopbout 28/15 M10, midden- en eindklemmen. Verlengbaar met behulp van verbindingsstukken.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 28,17
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

Kies een variant:

Afzonderlijke varianten kunnen verschillen in prijs

Hoeveelheid

stk.
Beschikbaarheid:
Op voorraad (grote hoeveelheid)
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] Profile montażowe #6

  • Lengte [mm] 4160
  • Profiel [mm] 40×40
  • Groeftype Voor hamerkopbout
  • Afwerking Naturel

Beschrijving

PV-montageprofiel 40 × 40 mm
40 × 40 mmDoorsnede
416 cm4160 mm
Aluminium 6060blank
1,1 mmWanddikte
ca. 0,89 kg/mGewicht per meter

Lengte 416 cm – levering per vrachtwagen (FTL)

Profielen van deze lengte versturen we uitsluitend per vrachtwagen; de kosten hangen af van het gewicht van de bestelling en ziet u in de winkelwagen. Kortere lengtes: tot 240 cm per expediteur, tot 195 cm per pakketdienst.

Productvideo'sBekijk het profiel van dichtbij en zie hoe de onderdelen van het systeem worden gemonteerd.

Waarvoor dient het

Aluminium montagerail voor zonnepaneleninstallaties. Bovenop het profiel worden de panelen met midden- en eindklemmen bevestigd; aan de onderkant wordt het profiel vastgeschroefd aan dakhaken, adapters of driehoeken.

  • ✓U monteert zonnepanelen op dakhaken, adapters of driehoeken.
  • ✓De paneelklemmen bevestigt u met M8 (bovenste kanaal).
  • ✓Het profiel verbindt u met de haak of adapter via een hamerkopbout M10 type 28/15 met flensmoer (onderste kanaal).
  • ✓U hebt een lengte van 416 cm nodig – andere lengtes staan in de vergelijkingstabel hieronder.

Verwissel de profielen niet

Hebt u zeskantbouten M10? Kies het profiel voor zeskantbouten M10 – dit profiel heeft een onderste kanaal voor hamerkopbouten.

Doorsnede van het profiel

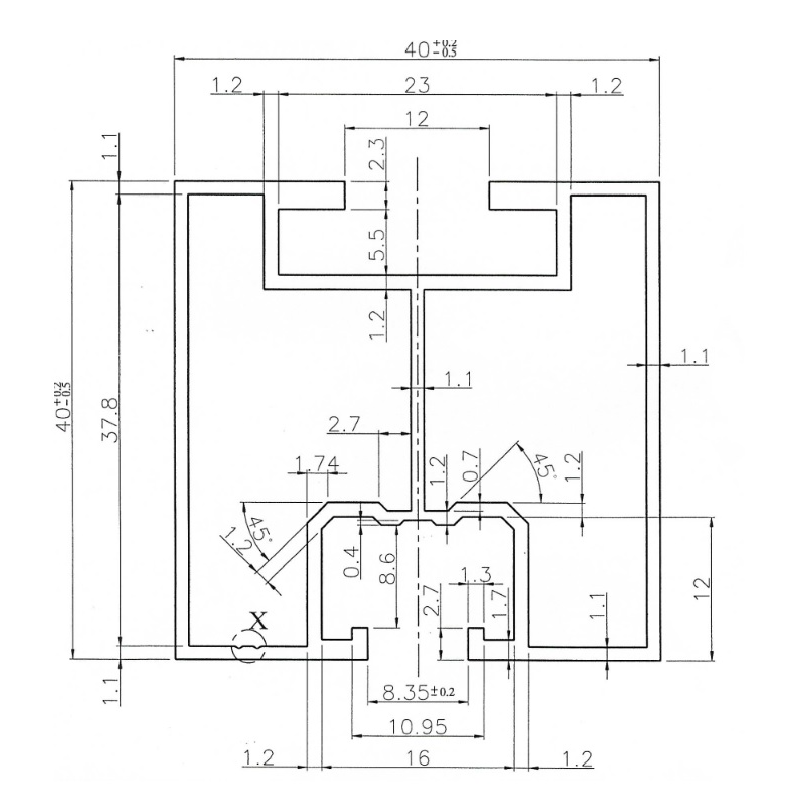

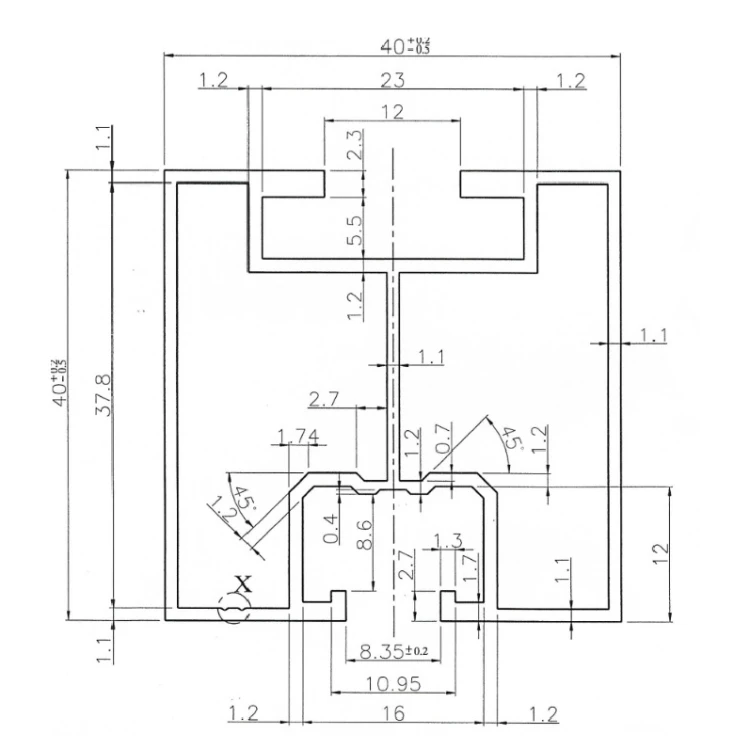

Doorsnedetekening van het profiel 40 × 40 mm: breedte 40 mm, hoogte 40 mm, sleuf bovenste kanaal 8,35 mm, sleuf onderste kanaal 12 mm
Doorsnede vergroten
Bovenkanaal voor de moduleklemmen (M8)Onderkanaal voor hamerkopbout M10 28/15

Schematische tekening, nominale maten in mm. De fabriekstekening met toleranties vindt u bij de downloads.

Keuze van de bevestiging

vierkante moer DIN 557 M8Bovenste kanaal · sleuf 8,35 mm, breedte 16 mmT-moer M8 of vierkante moer DIN 557 M8
Voor midden- en eindklemmen van de modules – kies de klemmen passend bij de framedikte.
bout M10×25Onderste kanaal · sleuf 12 mm, breedte 23 mmbout M10×25
bout M10×30
Kies de boutlengte passend bij de bevestiging. Voor dakhaken, adapters of driehoeken.
flensmoer M10Moerflensmoer M10
Voor de bout in het onderste kanaal.
VerlengingProfielverbinders – apart verkrijgbaar

Let op

De steunafstand en het draagvermogen worden bepaald door de constructieberekening – rekening houdend met sneeuw- en windbelasting en de dakconstructie.

Technische gegevens

Doorsnede40 × 40 mm
Lengte4160 mm
Wanddikte1,1 mm
Sleuf bovenste kanaal8,35 mm
Breedte bovenste kanaal16 mm
Sleuf onderste kanaal12 mm
Breedte onderste kanaal23 mm
Legeringaluminium 6060
Afwerkingblank (zonder coating)
Gewicht per meterca. 0,89 kg/m

Nominale maten volgens het technisch blad van de fabrikant; gewicht bij benadering.

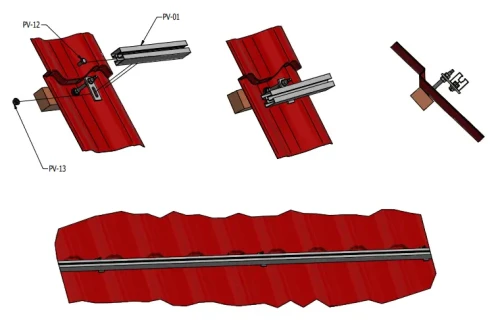

MontagevoorbeeldMontagevoorbeeld vergroten

Afbeelding van de fabrikant: profiel via het onderste kanaal vastgeschroefd aan de bevestigingen op een dak van trapeziumplaat.
