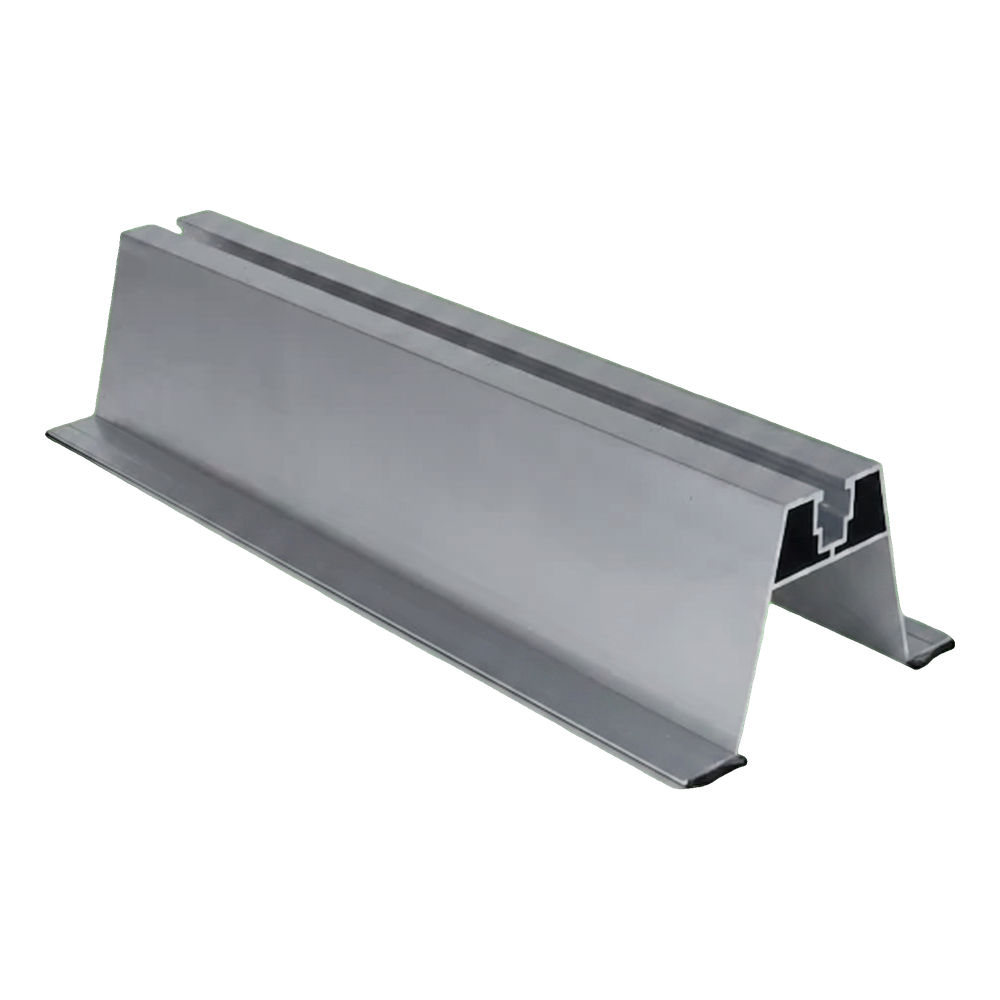

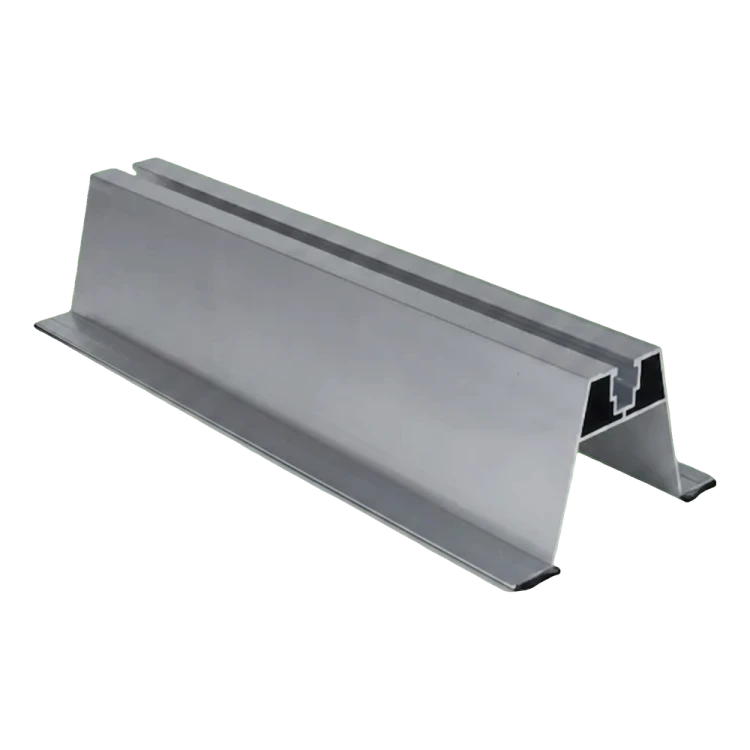

Aluminium trapeziumbrug H-70 met EPDM 330 mm – type 2 voor trapeziumplaat
Laat feedback achter over het product
Aluminium trapeziumbrug H-70 met EPDM, type 2, voor trapeziumplaat. Doorsnede 114 × 70 mm, lengte 330 mm, wanddikte 1,5 mm, gewicht 1,262 kg/m. Montagekanaal 40 mm, opening 9 mm. Aluminium 6060, EPDM-afdichting op de voetjes. Montagegaten worden ter plaatse geboord.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Kies een variant:
Afzonderlijke varianten kunnen verschillen in prijs
Hoeveelheid
Productcode:
Beschrijving
Aluminium trapeziumbrug H-70 met EPDM 330 mm – type 2 voor trapeziumplaat
De trapeziumbrug H-70 met EPDM is een aluminium montageprofiel bedoeld voor de directe bevestiging van fotovoltaïsche panelen op daken bedekt met trapeziumplaat. De variant type 2 is bestemd voor hogere dakverbindingen — de hoogte van het profiel zorgt voor een vrije luchtstroom onder de modules, waardoor deze op natuurlijke wijze afkoelen en op afstand blijven van het opgewarmde dakoppervlak. Het profiel is voorzien van een bovenste montagekanaal, waarin midden- en eindklemmen worden bevestigd met inbusbouten en vierkante moeren. Op de voetjes van het profiel zijn EPDM-afdichtingen aangebracht, die trillingen dempen, de coating van de plaat beschermen tegen krassen en het contactpunt met de dakbedekking afdichten. De gaten voor de bevestigingsschroeven in de plaat worden op de bouwplaats gemaakt — hierdoor kan de installateur de gatafstand aanpassen aan de afstand tussen de trapeziumribben.
Voordelen voor het montageteam
- Hoogte van 70 mm houdt de module op afstand van het dak — betere ventilatie en lagere werktemperaturen van de panelen
- EPDM-afdichting op de voetjes beschermt de coating van de plaat en verbetert de grip van het profiel
- Montagekanaal compatibel met midden- en eindklemmen — universeel bevestigingssysteem
- Montagegaten worden ter plaatse gemaakt, waardoor de brug kan worden aangepast aan elk trapeziumprofiel
- Corrosiebestendig aluminium 6060 — onderhoudsvrij gebruik gedurende de volledige levensduur van de installatie

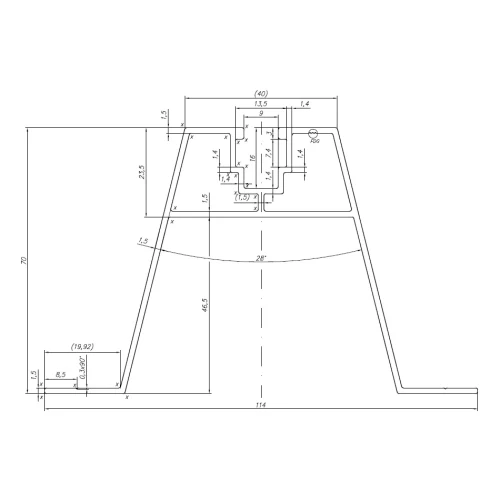

De doorsnedetekening toont de trapeziumvorm van het profiel met een brede basis en een montagekanaal aan de bovenzijde. Het detail linksonder toont de doorsnede van de EPDM-afdichting die op de voet van het profiel is aangebracht. Alle doorsnede-afmetingen vindt u in het specificatieblad hieronder.
