Aluminium trapeziumbrug H-70 met EPDM 400 mm – PV-montage op trapeziumplaat
Laat feedback achter over het product

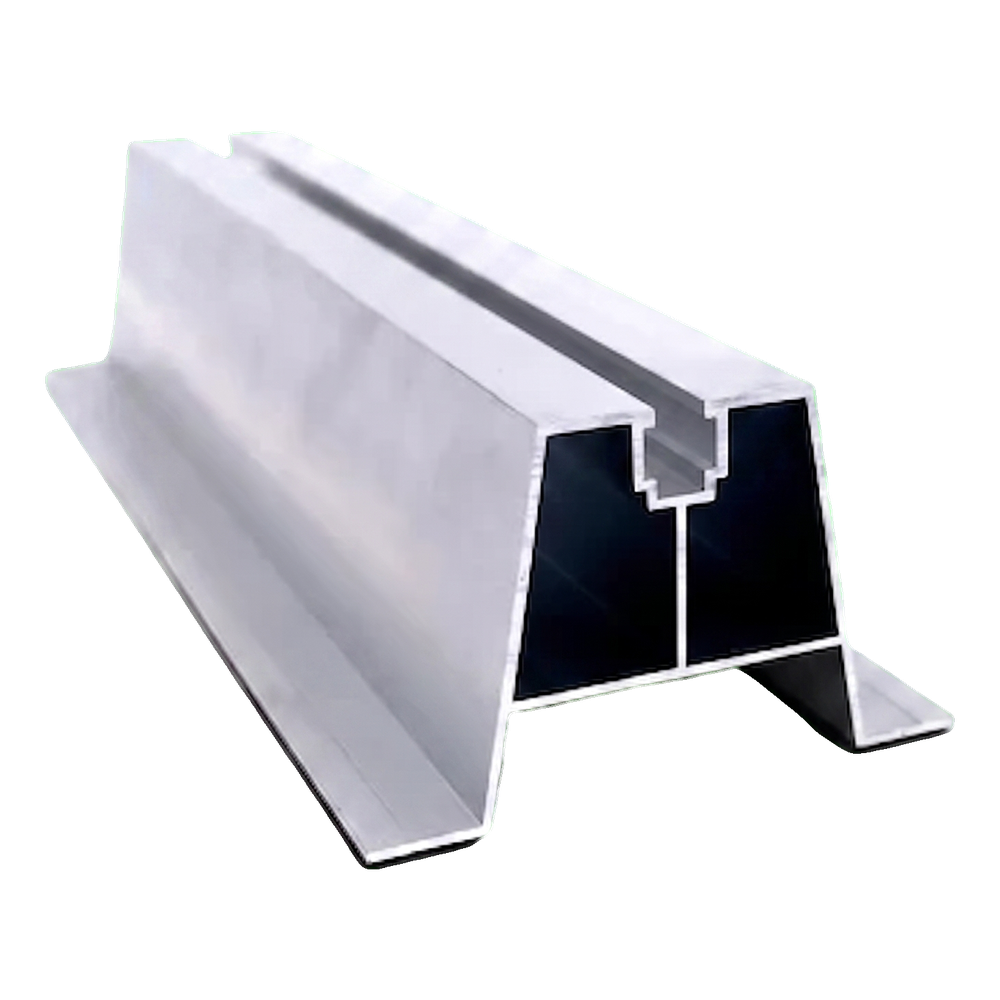

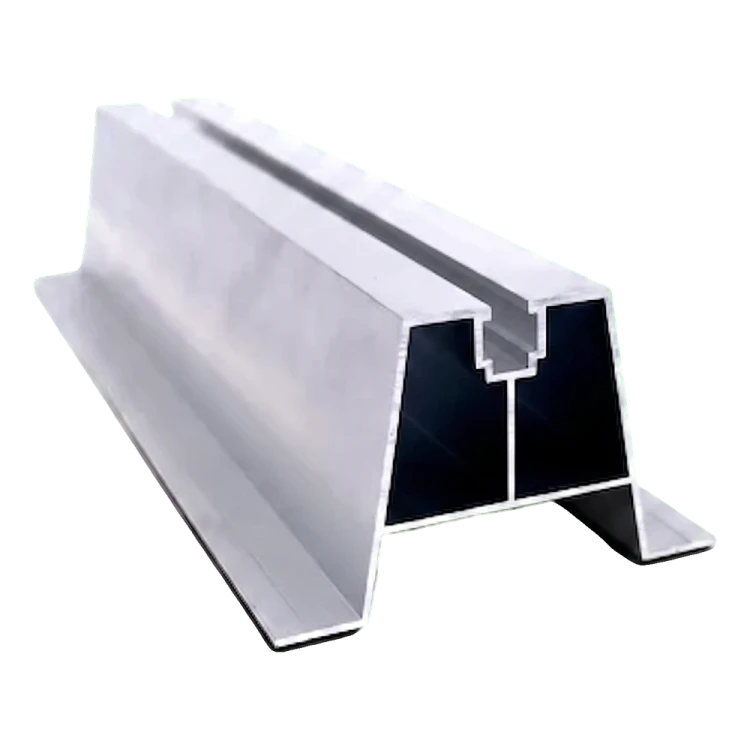

Aluminium trapeziumbrug H-70 met EPDM-afdichting, 400 mm, voor de montage van fotovoltaïsche panelen op trapeziumplaat. Aluminiumlegering 6060, doorsnede 114 × 70 mm, wanddikte 1,7–1,8 mm, gewicht 2,03 kg/m. Montagekanaal voor middenklemmen en eindklemmen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Kies een variant:
Afzonderlijke varianten kunnen verschillen in prijs
Hoeveelheid
Productcode:
Beschrijving
Aluminium trapeziumbrug H-70 met EPDM 400 mm – PV-montage op trapeziumplaat

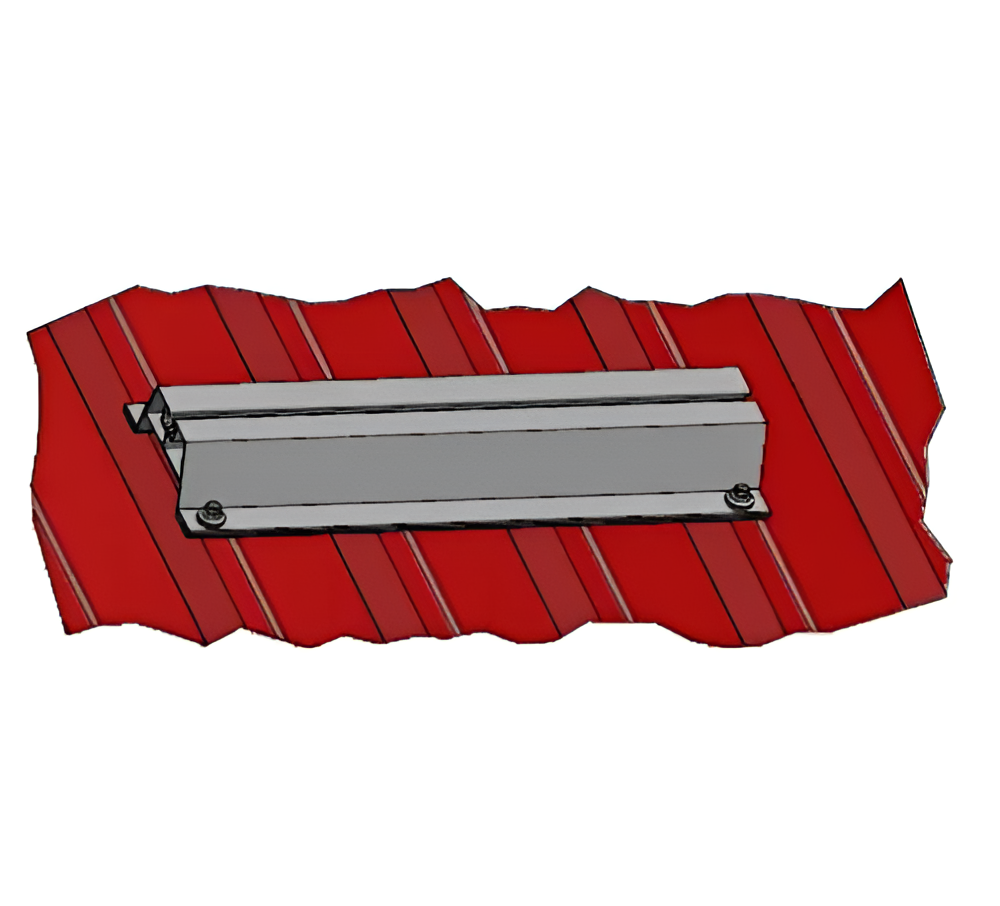

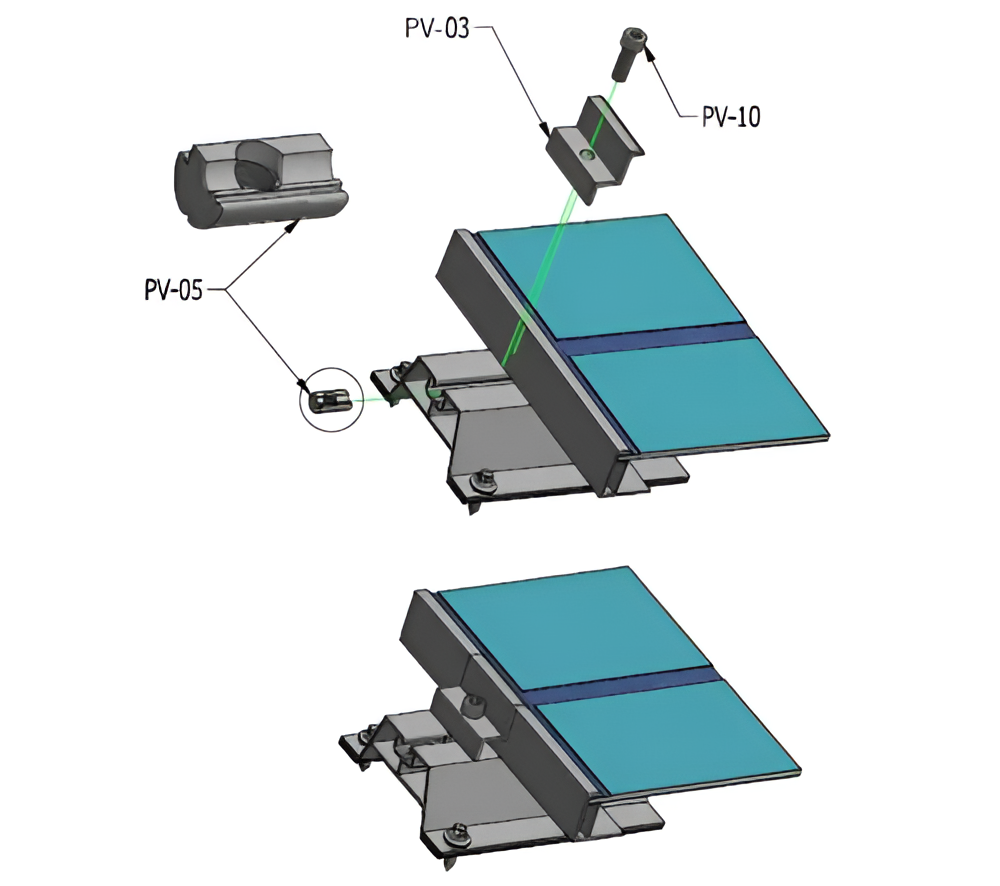

Trapeziumbrug H-70 met EPDM-afdichting is een aluminium brugprofiel ontworpen voor de directe montage van fotovoltaïsche panelen op daken bedekt met trapeziumplaat. De hoogte van het profiel zorgt voor voldoende afstand tussen de module en het dakoppervlak, waardoor vrije luchtcirculatie onder het paneel mogelijk is. Natuurlijke ventilatie bevordert de koeling van de modules, wat rechtstreeks bijdraagt aan het behoud van hun rendement op warme dagen. Het profiel is vervaardigd uit aluminiumlegering 6060, die wordt gekenmerkt door een hoge corrosiebestendigheid en goede mechanische sterkte. Het onderste deel van de brug is voorzien van een EPDM-afdichting, die de dakbedekking beschermt tegen beschadiging en zorgt voor een goede aansluiting op de trapeziumplaat. De bovenste rail met montagekanaal maakt snelle bevestiging van midden- en eindklemmen mogelijk met behulp van inbusbouten en vierkante moeren — zonder dat speciaal gereedschap nodig is.
Voordelen van het brugprofiel H-70
- Het profiel met verhoogde constructie zorgt voor ventilatieruimte tussen het paneel en het dak, wat de natuurlijke koeling van de modules ondersteunt

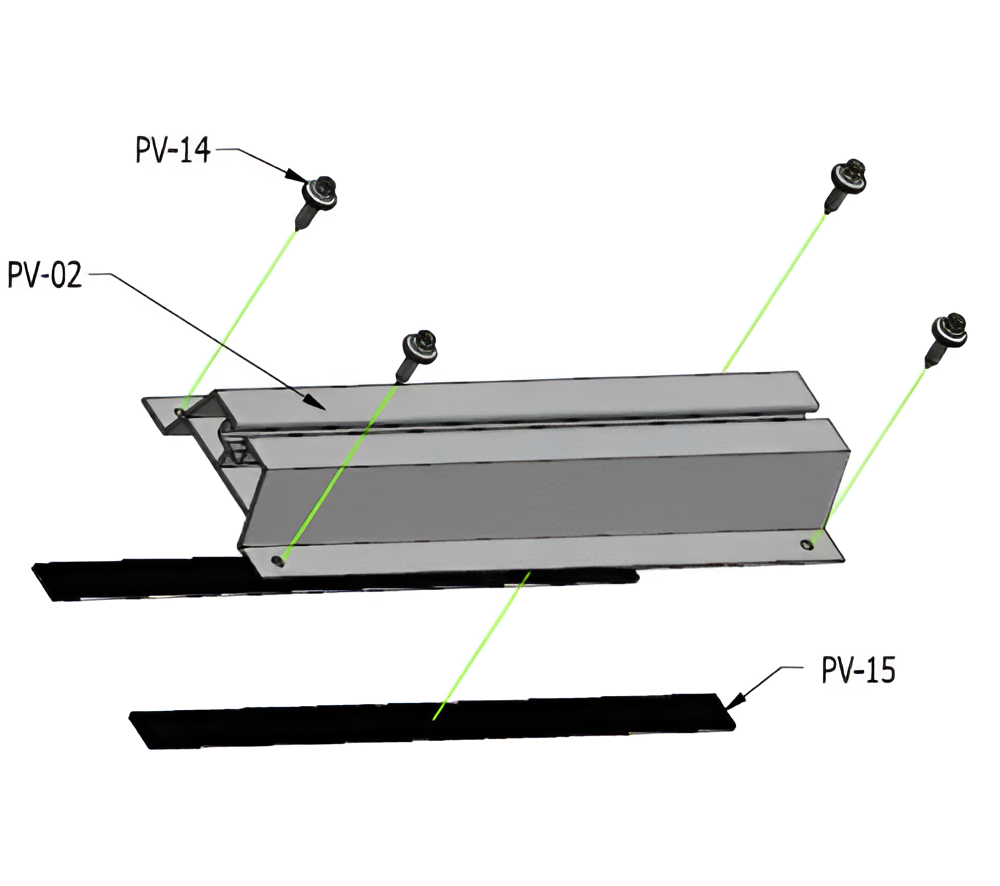

- De EPDM-afdichting aan de voetjes van het profiel beschermt de trapeziumplaat tegen krassen en voorkomt galvanisch contact tussen het aluminium en het staal van de dakbedekking
- Aluminium 6060 leent zich voor anodiseren, wat extra corrosiebescherming en een esthetische afwerking mogelijk maakt

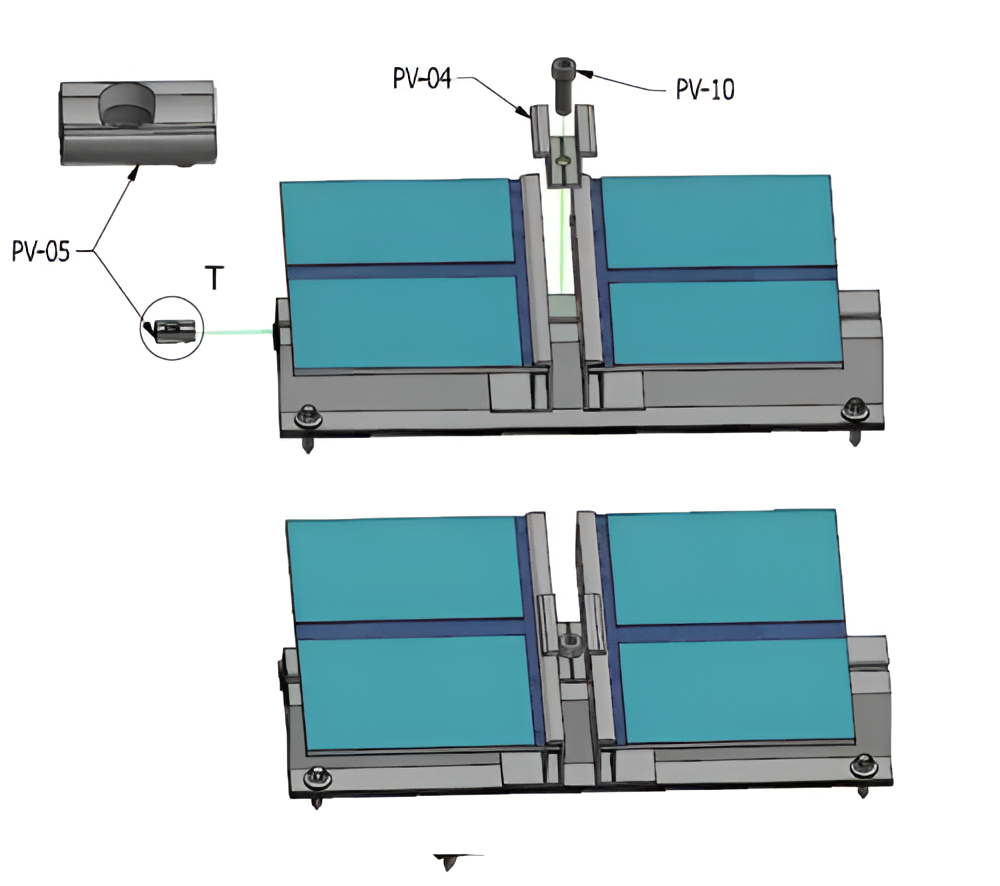

- Het universele montagekanaal in de bovenste rail werkt samen met midden- en eindklemmen van standaard PV-systemen
- De montagegaten worden tijdens de installatie ter plaatse gemaakt, waardoor de tussenafstand precies kan worden afgestemd op het specifieke plaatprofiel

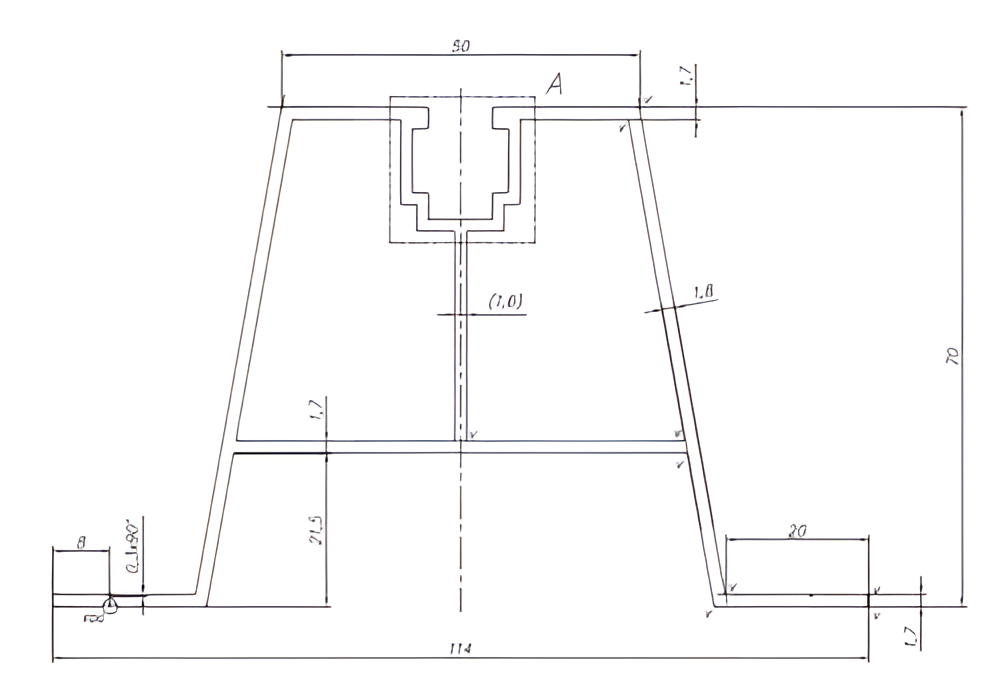

De technische tekening toont de volledige dwarsdoorsnede van het profiel met de aangegeven afmetingen van de belangrijkste constructie-elementen. Zichtbaar zijn de karakteristieke trapeziumvormige poten, het centrale montagekanaal in de bovenste rail en de groef voor het inschuiven van vierkante moeren. Gedetailleerde afmetingen van het profiel vindt u in de kaart Afmetingen hieronder.
