Aluminium trapeziumbrug PV met EPDM H70 L330 voor trapeziumplaat
Laat feedback achter over het product

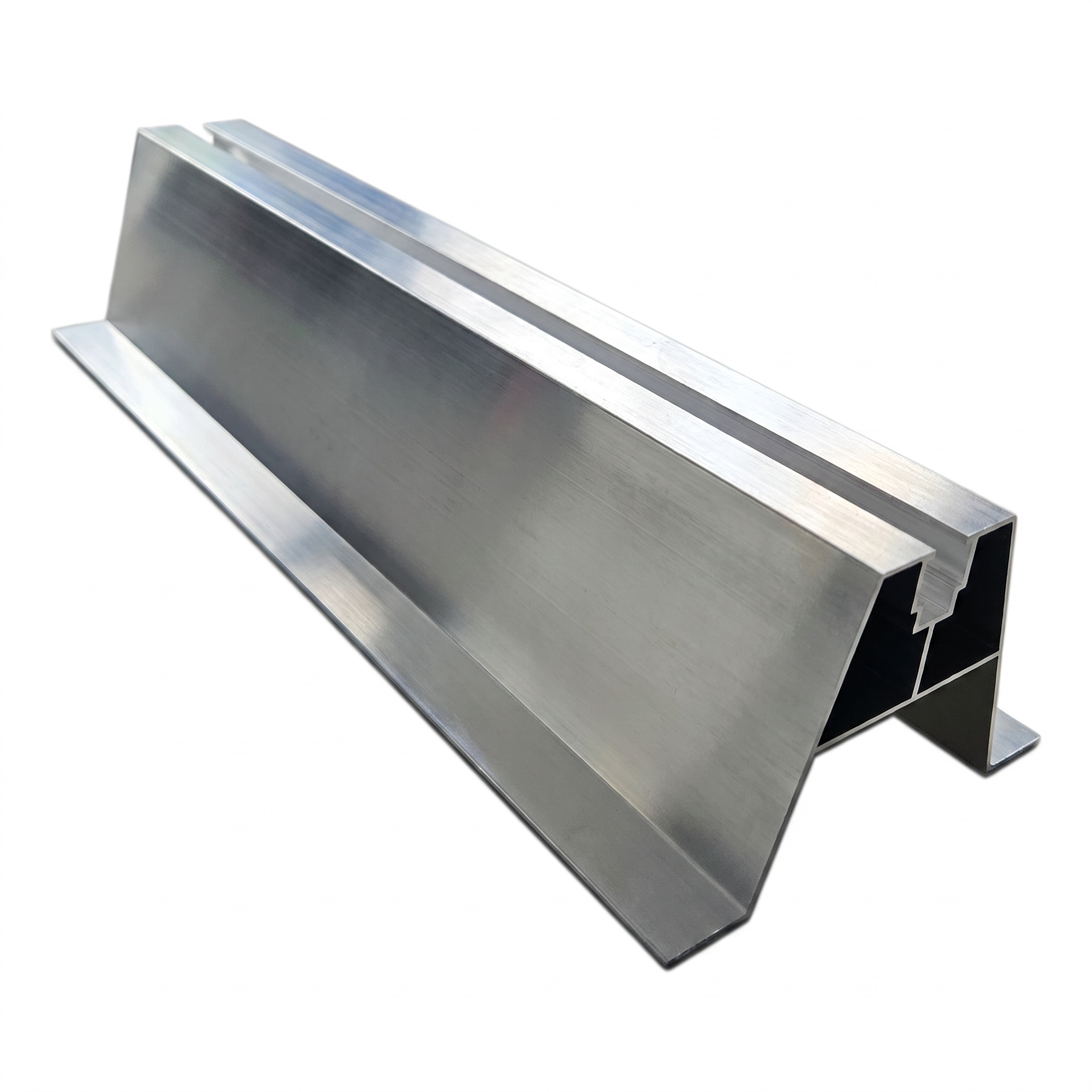

Aluminium trapezium brug PV, H70 L330, met EPDM-afdichting 2 mm. Lengte 330 mm, hoogte 70 mm, bovenste breedte 40 mm. Aluminium, beschermende anodisering. Gewicht 0,357 kg. Voor PV-installaties op daken met trapeziumplaat.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 001-777
Beschrijving
Aluminium trapezium brug PV met EPDM H70 L330 voor trapeziumplaat
Aluminium trapezium brug H70 L330 is een robuust montageprofiel bestemd voor fotovoltaïsche installaties op daken bedekt met trapeziumplaat. Dankzij de EPDM-afdichting van 2 mm zorgt het voor een waterdichte en stabiele aansluiting op de ondergrond, waardoor het risico op microtrillingen en beschadiging van de plaatbekleding wordt geëlimineerd. Het kant-en-klare element verkort de montagetijd en garandeert herhaalbaarheid op elk dak.
Het profiel is vervaardigd uit aluminium met een Standaard afwerking (beschermende anodisering). De trapeziumvormige doorsnede met een centrale geleidingsgroef maakt een veilige bevestiging met een bout of zelfborende schroef mogelijk en garandeert een hoge draagkracht bij een laag eigen gewicht van slechts 0,357 kg.
Toepassing
- Montage van PV-montagesporen op daken met trapeziumplaat
- Compensatie van het trapeziumproFiel – de brug verdeelt de druk gelijkmatig over de golftoppen van de plaat
- Compatibel met zelfborende schroeven of bouten met EPDM-onderlegring
Productparameters
- Lengte: 330 mm
- Hoogte: 70 mm
- Profielmateriaal: aluminium
- Afwerking: Standaard (beschermende anodisering)
- Afdichting: EPDM 2 mm
- Gewicht: 0,357 kg
Afmetingen en technische parameters
- Lengte (L): 330 mm
- Hoogte (H): 63 mm (profielmaat: 70 mm volgens doorsnededtekening)
- Breedte bovenste deel: 40 mm
- Breedte voetflenzen: 26,63 mm (links en rechts)
- Inwendige hartafstand voetflenzen: 62,74 mm
- Hoek schuine wanden: 14°
- Wanddikte: 1,2–1,5 mm
- Dikte bovenste wand: 1,3 mm
- Geleidingsgroef – breedte opening: 9 mm, diepte: 16 mm
- Niet-gespecificeerde radii: R0,25
De nauwkeurig ontworpen trapeziumdoorsnede met inwendige verstevigingsdwarsrib en centrale geleidingsgroef garandeert de stijfheid van het profiel en een eenvoudige positionering van de bevestigingselementen.
