Aluminium trapeziumdakbrug H-30 met EPDM 330 mm – PV-bevestiging op trapeziumplaat

Beschikbaarheid: Op voorraad (grote hoeveelheid)

Levering binnen: 6 Werkdagen

Gewicht: 0.325 kg

Prijs / stk.: € 3,57 3.57

incl. 21.00% BTW, excl. verzendkosten

Netto prijs / stk.: (€ 2,95)

excl. 21.00% BTW, excl. verzendkosten

* Hoeveelheid:

Stuk
Pakket: 50 stuks
Pakket: 500 stuks
Pakket: 1000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-02-01

aanbevelen aan een vriend

Beschrijving

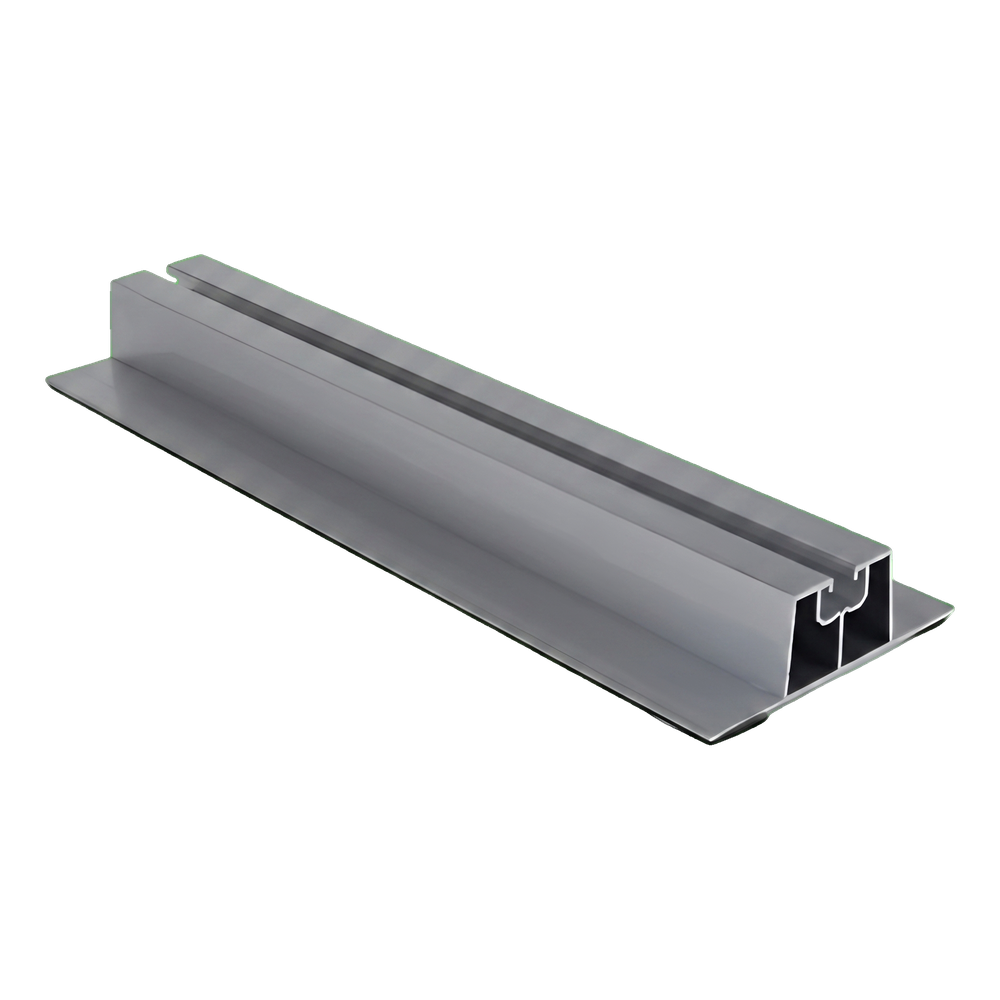

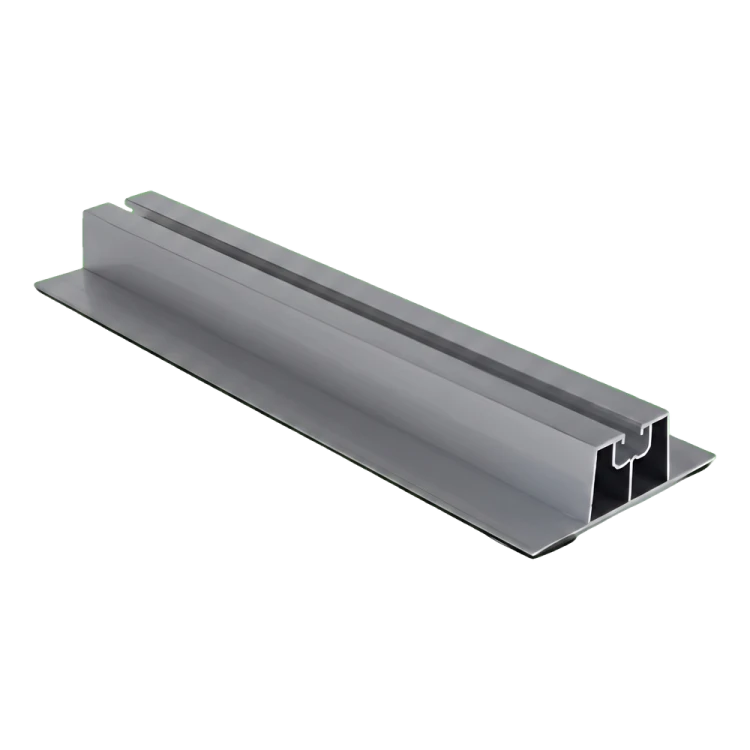

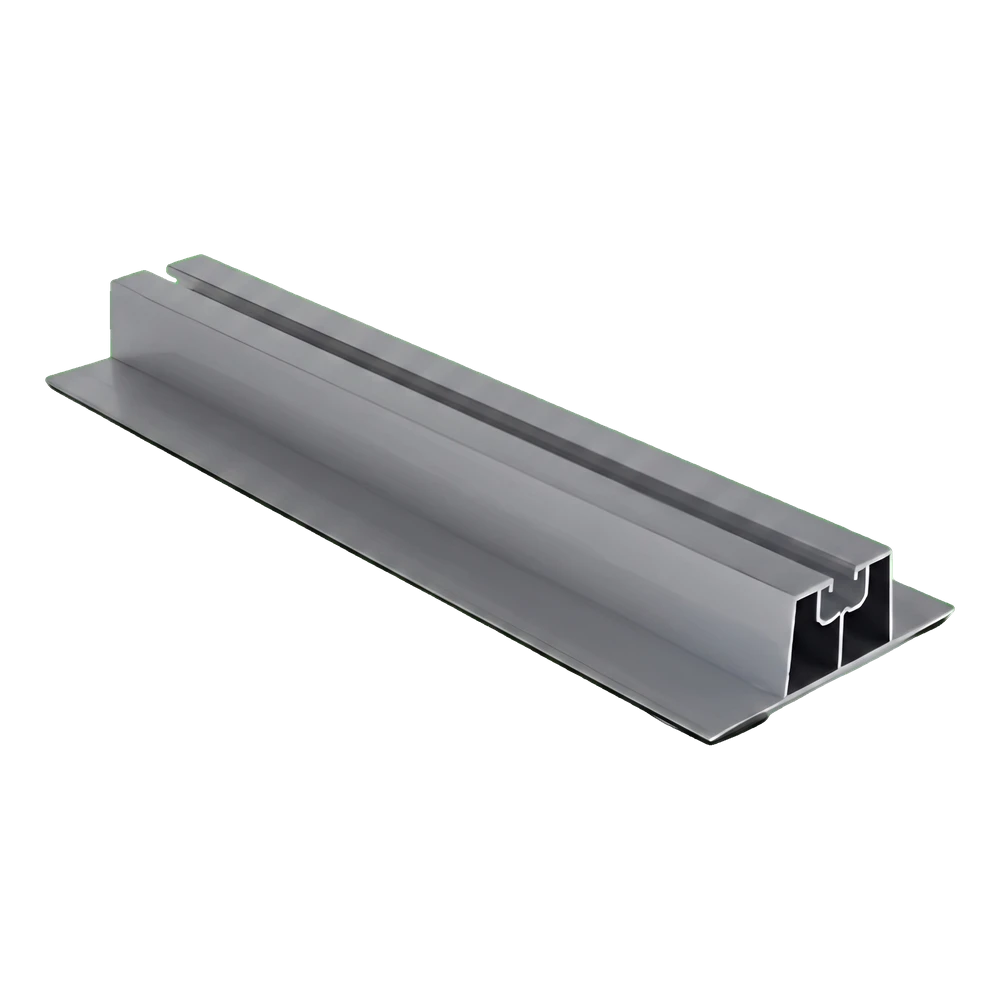

Aluminium trapeziumdakbrug H-30 met EPDM 330 mm – PV-bevestiging op trapeziumplaat

Aluminium trapeziumdakbrug H-30 330 mm met montagekanaal en EPDM-afdichting

De aluminium trapeziumdakbrug H-30 met EPDM-afdichting is een speciaal constructie-element voor de directe bevestiging van zonnepanelen op daken bedekt met trapeziumplaat. Het profiel met een hoogte van 30 mm zorgt voor een vrije luchtstroom onder de module, waardoor natuurlijke koeling mogelijk is en het paneel loskomt van het opgewarmde dakoppervlak — dit resulteert in een hoger rendement van de installatie tijdens de warmere maanden. De dakbrug werkt samen met midden- en eindklemmen, die met behulp van een schuifblokje, draadinzetstuk of hamerkopbout in het bovenste kanaal van de rail worden bevestigd. De gaten voor de bevestigingsschroeven van het profiel op de trapeziumplaat worden rechtstreeks tijdens de montage op het dak geboord, waardoor de tussenafstand nauwkeurig kan worden afgestemd op het specifieke plaatprofiel. Het profiel, vervaardigd uit aluminium 6060, combineert een laag gewicht met een hoge weerstand tegen corrosie en weersinvloeden.

Belangrijkste voordelen voor de installateur

Directe montage op trapeziumplaat — geen extra dragers nodig

EPDM-afdichting in de basis van het profiel zorgt voor een goede aansluiting op de plaat en beschermt de dakbedekking tegen beschadiging ter plaatse van de bevestiging

Hoogte van 30 mm garandeert ventilatie van de PV-modules

Aluminium 6060 is geschikt voor anodiseren, wat extra oppervlaktebescherming biedt

Ter plaatse geboorde gaten — aanpasbaar aan elke golfafstand van de trapeziumplaat

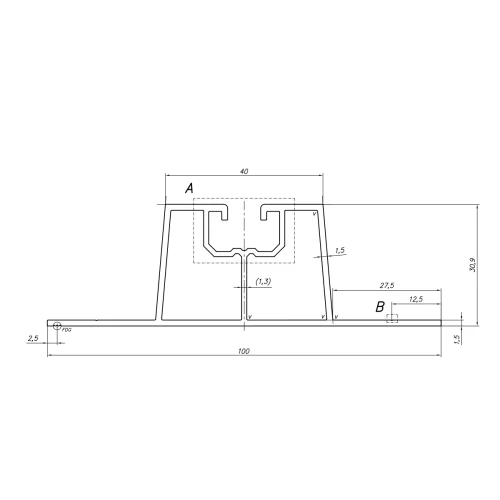

Technische doorsnede van de trapeziumdakbrug H-30 met afmetingen: basis 100 mm, bovenkanaal 40 mm, hoogte 30,9 mm

De doorsnede van het profiel toont een trapeziumvormige constructie met een brede basis van 100 mm die versmalt naar een montagekanaal van 40 mm aan de bovenzijde. De wanddikte van 1,5 mm en de dikte van de basisplaat van 2,5 mm zorgen voor de juiste stijfheid bij een laag totaalgewicht. De vorm van het profiel volgt de geometrie van typische trapeziumplaten, wat een stabiele aansluiting op de ondergrond garandeert.

Video met een presentatie van de trapeziumdakbrug voor de montage van zonnepanelen op trapeziumplaat

Afmetingen

Doorsnede (breedte × hoogte)	100 × 30,9 mm
Lengte	330 mm
Wanddikte	1,5 mm
Dikte basisplaat	2,5 mm
Breedte montagekanaal	40 mm
Gewicht per meter	0,983 kg/m

Materiaal en afwerking

Materiaal / legering	aluminium 6060
EPDM-afdichting	ja

Montage en compatibiliteit

Montagekanaal / groeftype	bovenkanaal 40 mm (schuifblokje / draadinzetstuk / hamerkopbout)
Type dak / ondergrond	daken met trapeziumplaat
Bevestigingswijze	gaten geboord ter plaatse van montage

Fysieke eigenschappen

Gewicht per stuk	0,325 kg
Corrosiebestendigheid	ja — aluminium 6060 bestand tegen externe invloeden
