Aluminium trapeziumverbinder H100 L330 met EPDM-afdichting 2 mm voor PV-montage
product unavailable
toevoegen aan verlanglijst
0
Beschrijving
Aluminium trapeziumverbinder H100 L330 met EPDM-afdichting 2 mm voor PV-montage

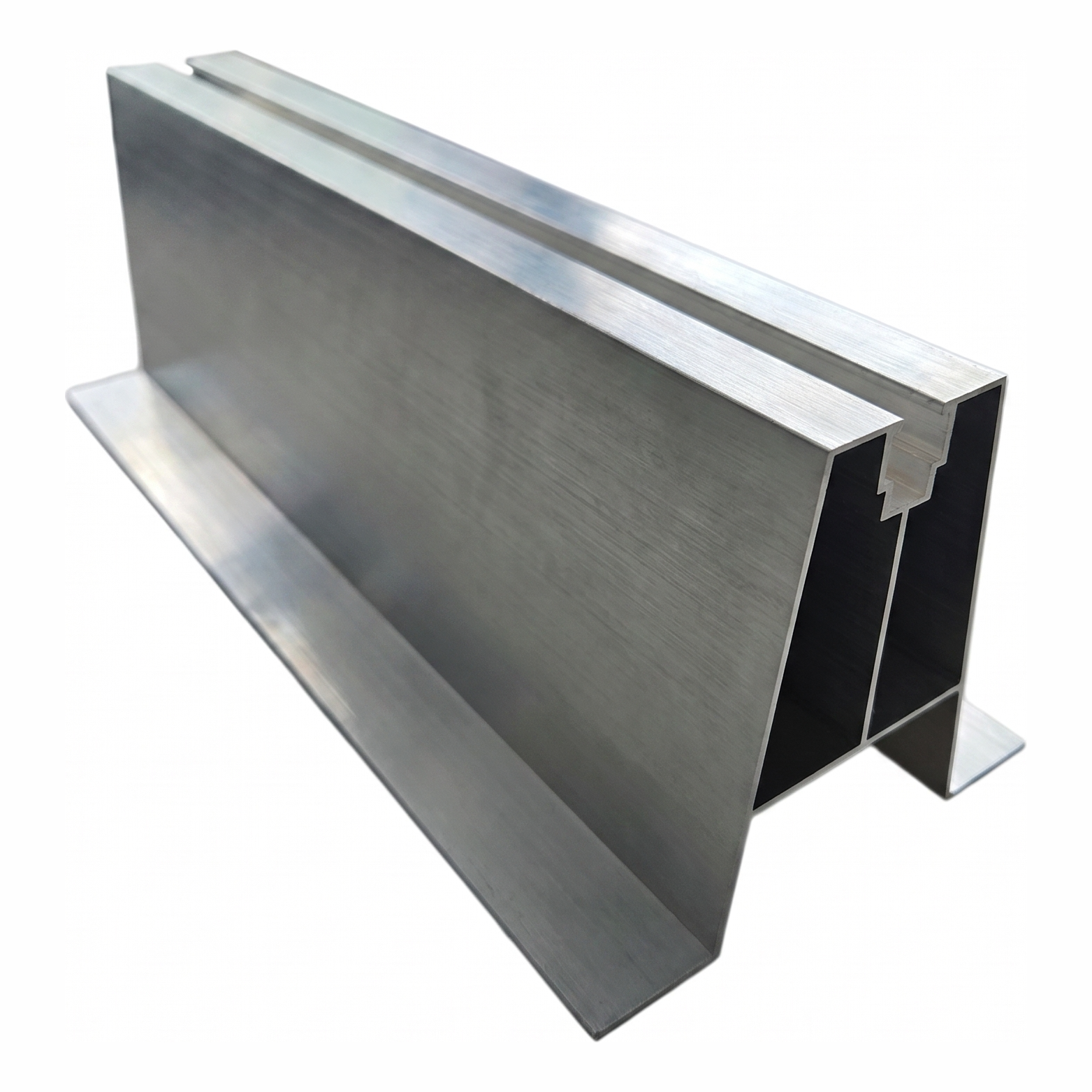

Aluminium trapeziumverbinder H100 L330 is een kant-en-klare dakadapter voor het bevestigen van fotovoltaïsche constructies op daken bedekt met trapeziumplaten. Dankzij de fabrieksmatig aangebrachte EPDM-afdichting van 2 mm zorgt de verbinder voor een nauwsluitende aansluiting op de golfrug van de plaat, waardoor aanvullende afdichting overbodig is en de montage aanzienlijk wordt versneld.
Het profiel is vervaardigd van aluminium met een standaard anodiseerbehandeling, wat zorgt voor een hoge corrosiebestendigheid en jarenlange duurzaamheid in buitenomstandigheden. De trapeziumvormige doorsnede past perfect op de geometrie van gangbare dakplaten — de verbinder rust stabiel op de golftoppen en verdeelt de belastingen gelijkmatig over de dakonderconstructie.
Het bovenste deel van het profiel is voorzien van een montagekanaal met een slotbreedte van 9 mm en een diepte van 16 mm, waarmee montagegoten of klemmen snel kunnen worden bevestigd met haakbouten of T-moeren. Deze oplossing maakt een flexibele positionering van PV-constructie-elementen mogelijk zonder dat er extra gaten hoeven te worden geboord.

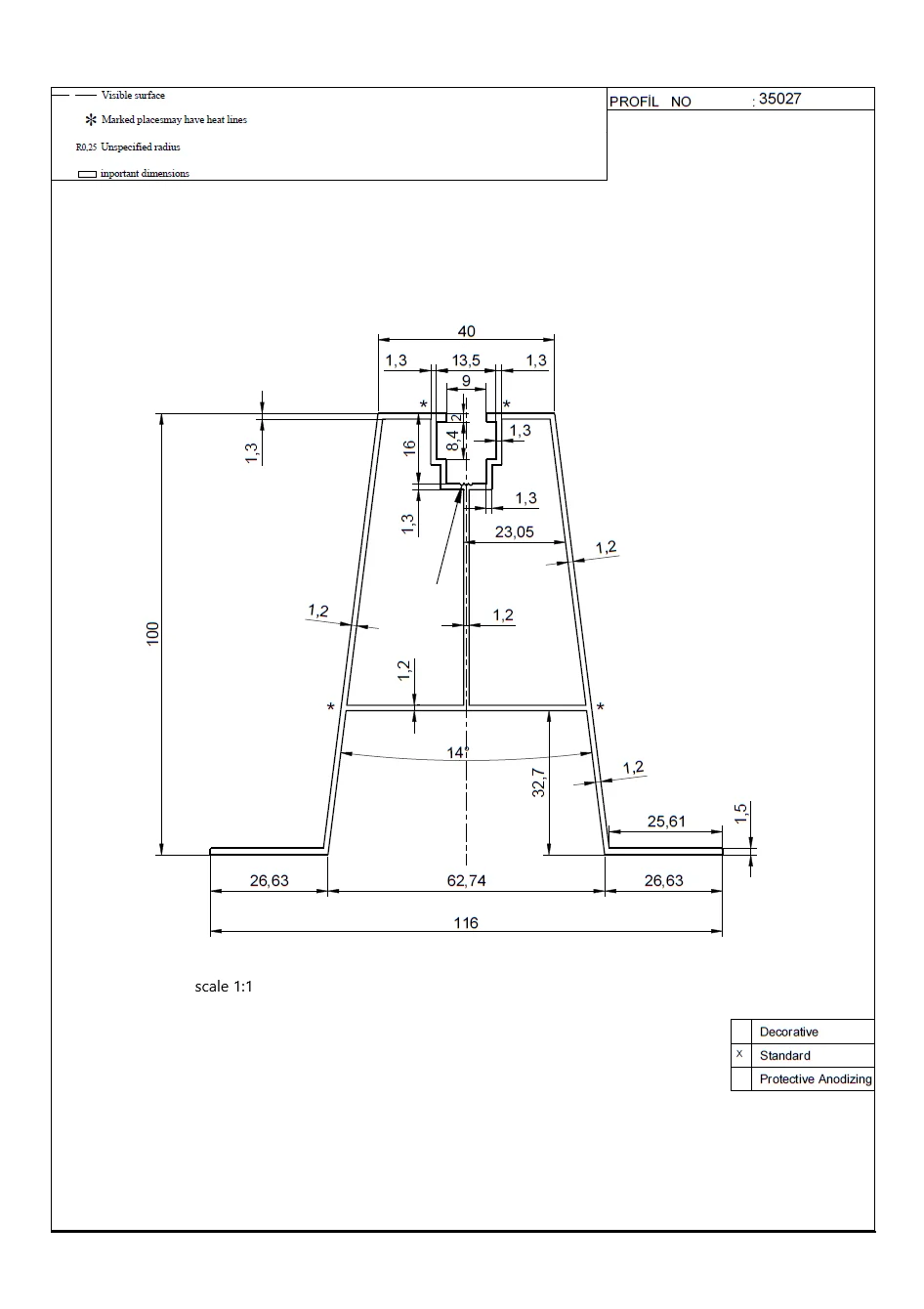

Afmetingen en profielgeometrie
- Lengte van de verbinder: 330 mm
- Totale hoogte: 100 mm
- Totale breedte van de basis: 116 mm
- Breedte van het bovenste platform: 40 mm
- Inwendige breedte van de basis: 62,74 mm
- Breedte van de zijflensen: 26,63 mm (elk)
- Hellingshoek van de zijwanden: 14°
Montagekanaal (bovenste deel van het profiel)
- Breedte van de inlaatopening: 9 mm
- Inwendige breedte van het kanaal: 13,5 mm
- Diepte van het kanaal: 16 mm
- Diepte van de onderste kanaalkamer: 8,4 mm
- Dikte van de kanaalrand: 2 mm
Wanddiktes en constructie
- Dikte van de zijwanden: 1,2 mm
- Dikte van de inwendige dwarsbalk: 1,2 mm
- Dikte van de wanden van het bovenste platform: 1,3 mm
- Dikte van de basisflens: 1,5 mm
- Ongedefinieerde radius: R0,25 mm
- Hoogte tot de inwendige dwarsbalk: 32,7 mm
Productparameters
- Profielmateriaal: aluminium (standaard anodisering)
- Afdichting: EPDM 2 mm
- Gewicht: 0,438 kg
- Buitenmaten: L 330 × H 100 mm
De trapeziumverbinder is een onmisbaar verbindingselement tussen de dakplaat en de draagconstructie van PV-panelen. De EPDM-afdichting beschermt de dakbedekking tegen waterindringing op de bevestigingspunten, terwijl de aluminium constructie het dak nauwelijks extra belast. Dankzij de universele geometrie past het profiel op de meest gangbare trapeziumplaten die worden toegepast in de industrie- en opslagbouw.
