Aluminium trapeziumverbinder H40 L330 met EPDM-afdichting 2 mm voor PV-montage
Laat feedback achter over het product

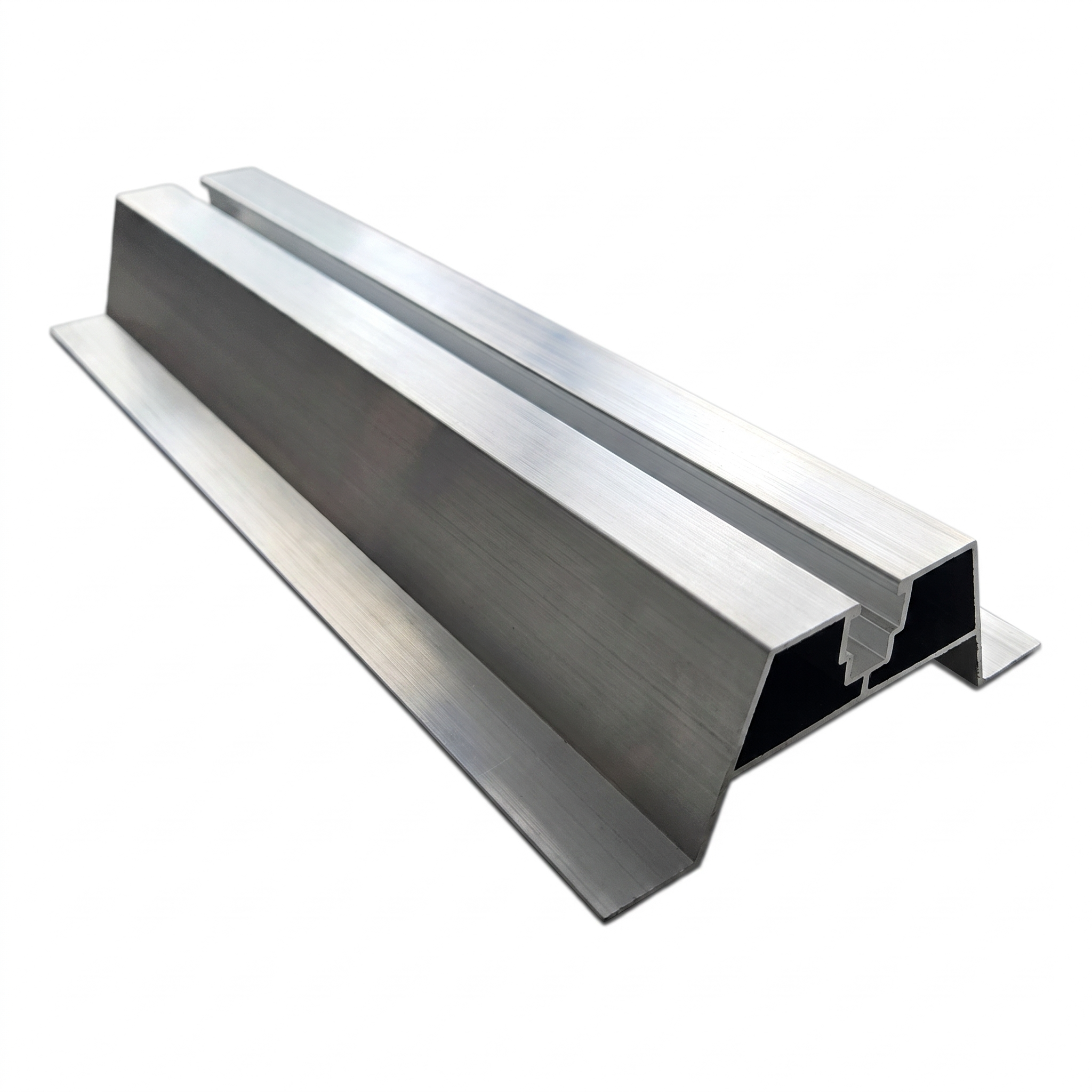

Aluminium trapeziumverbinder met EPDM-afdichting 2 mm voor PV-montage. Afmetingen 330×113×40 mm, standaard anodisering.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 001-779
Beschrijving
Aluminium trapeziumverbinder H40 L330 met EPDM-afdichting 2 mm voor PV-montage
Aluminium trapeziumverbinder met EPDM-afdichting is een professionele dakadapter voor de montage van fotovoltaïsche constructies op trapeziumplaten. Dankzij het profiel met een hoogte van 40 mm past de verbinder perfect bij de golfvorm van de plaat en biedt hij een stabiele en waterdichte basis voor PV-montagegoten. Inclusief een onderlegplaat van EPDM-rubber met een dikte van 2 mm, die trillingen dempt, oneffenheden compenseert en de coating van de plaat beschermt tegen beschadiging.
Belangrijkste voordelen voor de installateur
- Geïntegreerd montagekanaal – maakt snelle bevestiging van goten mogelijk met behulp van glijbouten zonder extra onderdelen
- Standaard anodisering – duurzame corrosiebescherming van aluminium voor langdurige weerbestendigheid
- EPDM-afdichting 2 mm inbegrepen – elimineert galvanisch contact tussen aluminium en staalplaat en zorgt voor waterdichtheid van de verbinding
- Gewicht slechts 0,315 kg – belast de dakconstructie niet en vergemakkelijkt transport naar de locatie

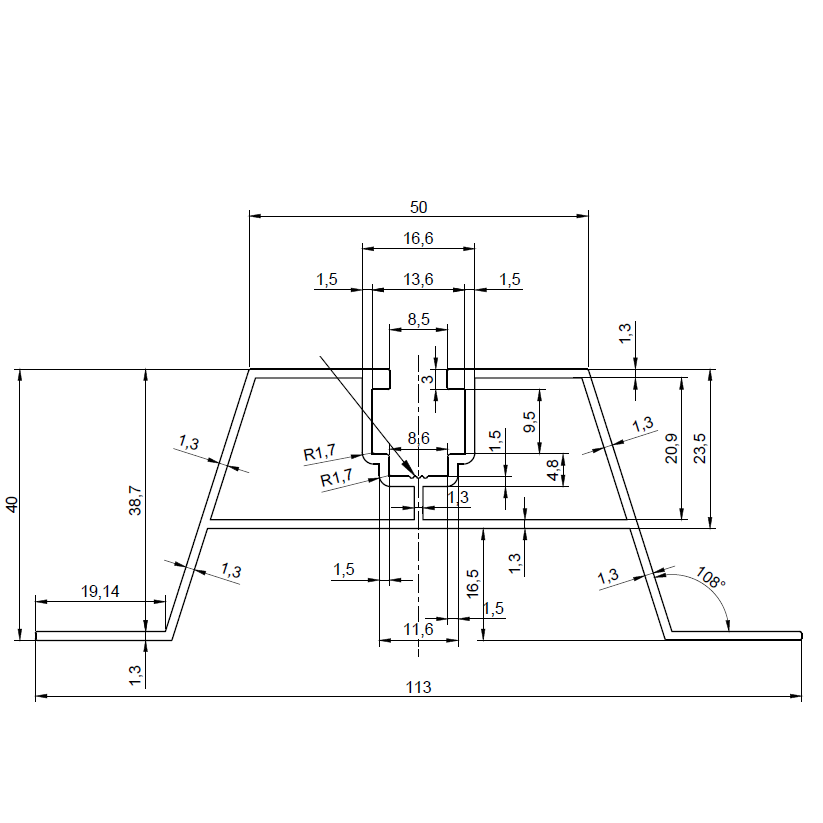

Afmetingen en profielparameters (doorsnede)
- Lengte verbinder: 330 mm
- Totale profielhoogte: 40 mm
- Bovenbreedte (kop): 50 mm
- Totale breedte aan de basis: 113 mm
- Breedte zijvlakken: 19,4 mm (links en rechts)
- Dikte zijwanden: 1,3 mm
- Dikte bovenwanden: 1,3 mm
- Montagekanaal – opening: 8,5 mm, inwendige breedte: 13,6 mm
Algemene gegevens
- Profielmateriaal: aluminium met standaard anodisering
- Afdichting: EPDM 2 mm
- Gewicht: 0,315 kg
- Buitenafmetingen: 330 × 113 × 40 mm (L × B × H)
De trapeziumverbinder is een onmisbaar onderdeel van het PV-montagesysteem op daken met trapeziumplaten. De symmetrische constructie met inwendige verstevigingsdwarsrib zorgt voor een gelijkmatige lastoverdracht van de montagegoot naar de golf van de plaat. De op de tekening gemarkeerde plaatsen kunnen thermische sporen vertonen die zijn ontstaan tijdens het extrusieproces – dit is een normaal productiekenmerk dat de mechanische eigenschappen van het profiel niet vermindert.
