Aluminium trapezoidale brug H-60 met EPDM 330 mm – PV-montage op trapeziumplaat

Beschikbaarheid: Op voorraad (grote hoeveelheid)

Levering binnen: 6 Werkdagen

Gewicht: 0.396 kg

Prijs / stk.: € 3,98 3.98

incl. 21.00% BTW, excl. verzendkosten

Netto prijs / stk.: (€ 3,29)

excl. 21.00% BTW, excl. verzendkosten

* Hoeveelheid:

Stuk
Pakket: 50 stuks
Pakket: 500 stuks
Pakket: 1000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-02-02

aanbevelen aan een vriend

Beschrijving

Aluminium trapezoidale brug H-60 met EPDM 330 mm – PV-montage op trapeziumplaat

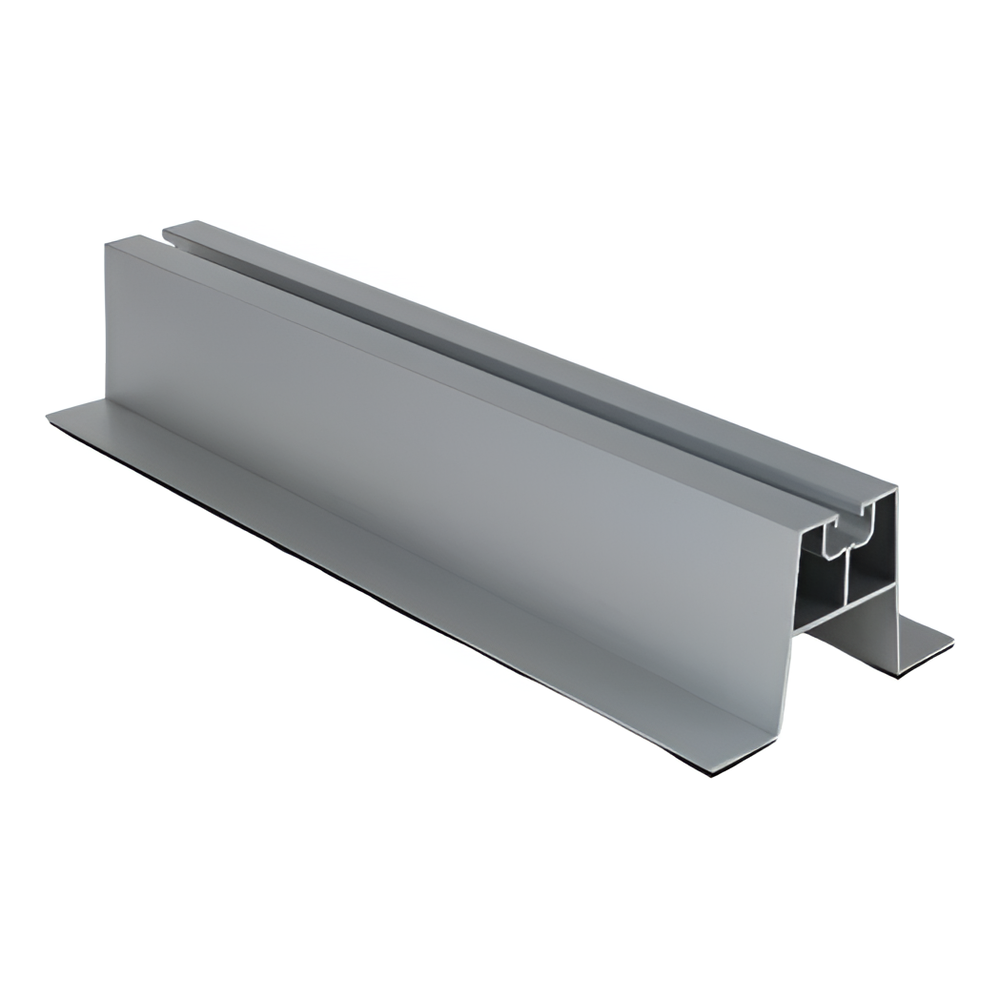

Aluminium trapezoidale brug H-60 330 mm met EPDM-afdichting – perspectiefweergave van het profiel

De aluminium trapezoidale brug H-60 met EPDM-afdichting is een constructie-element dat bedoeld is voor de directe bevestiging van zonnepanelen op daken bedekt met trapeziumplaat. Het profiel met een hoogte van 60 mm zorgt voor voldoende afstand tussen het paneel en het dakoppervlak, wat een vrije luchtstroming onder het module mogelijk maakt — natuurlijke koeling verhoogt het rendement van de installatie en verlengt de levensduur van de panelen. De brug werkt samen met midden- en eindklemmen, die met een schuifmoer, draadinzet of hamerkopschroef in het bovenkanaal van de rail worden bevestigd. De montagegaten worden rechtstreeks op het dak aangebracht, wat volledige flexibiliteit biedt om aan te passen aan de golfafstand van de trapeziumplaat. De geïntegreerde EPDM-afdichting aan de onderzijde van het profiel beschermt de dakbedekking tegen beschadiging en zorgt voor waterdichtheid op het contactpunt met de plaat.

Belangrijkste voordelen voor montageteams

Directe montage op trapeziumplaat — zonder de noodzaak van extra onderconstructies

Hoogte van 60 mm garandeert ventilatie onder het paneel, wat zorgt voor betere koeling van de modules en hogere energieopbrengst tijdens hete dagen

Corrosiebestendig aluminium 6060 — jarenlang gebruik zonder onderhoud

EPDM-afdichting inbegrepen beschermt de plaat en elimineert het risico op lekkages

Gaten ter plaatse geboord — volledige vrijheid om aan te passen aan de golfafstand van het dak

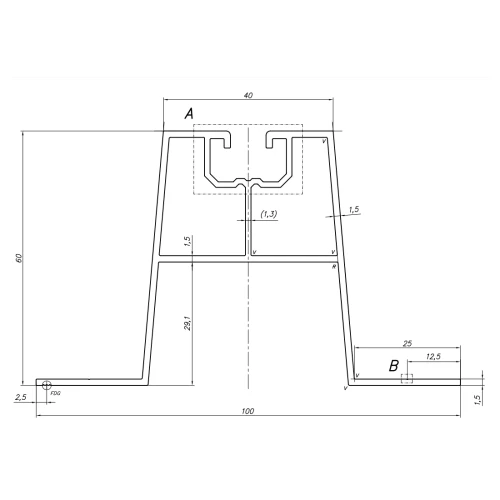

Technische tekening van de doorsnede van de trapezoidale brug H-60 met afmetingen: basisbreedte 100 mm, hoogte 60 mm, bovenkanaal 40 mm

De doorsnede van het profiel met een basisbreedte van 100 mm en een bovenmontagekanaal van 40 mm zorgt voor een stabiele bevestiging van de klemmen. Wanden met een dikte van 1,5 mm behouden een optimale verhouding tussen sterkte en gewicht. Aluminium 6060 is geschikt voor anodiseren, wat extra oppervlaktebescherming en een esthetische afwerking mogelijk maakt indien nodig.

Video met een presentatie van de trapezoidale brug voor de montage van zonnepanelen op trapeziumplaat

Afmetingen

Doorsnede (breedte × hoogte)	100 × 60 mm
Lengte	330 mm
Wanddikte	1,5 mm
Breedte bovenkanaal	40 mm
Gewicht per meter	1,199 kg/m

Materiaal en afwerking

Materiaal / legering	aluminium 6060
EPDM-afdichting	ja — geïntegreerd aan de onderzijde van het profiel
Kleur	zilver (ruw aluminium)

Montage en compatibiliteit

Montagekanaal / groeftype	bovenkanaal voor schuifmoer / draadinzet / hamerkopschroef
Type dak / ondergrond	daken met trapeziumplaat
Bevestigingswijze	midden- en eindklemmen; gaten geboord ter plaatse van montage

Overige parameters

Aantal per verpakking	1 st.
