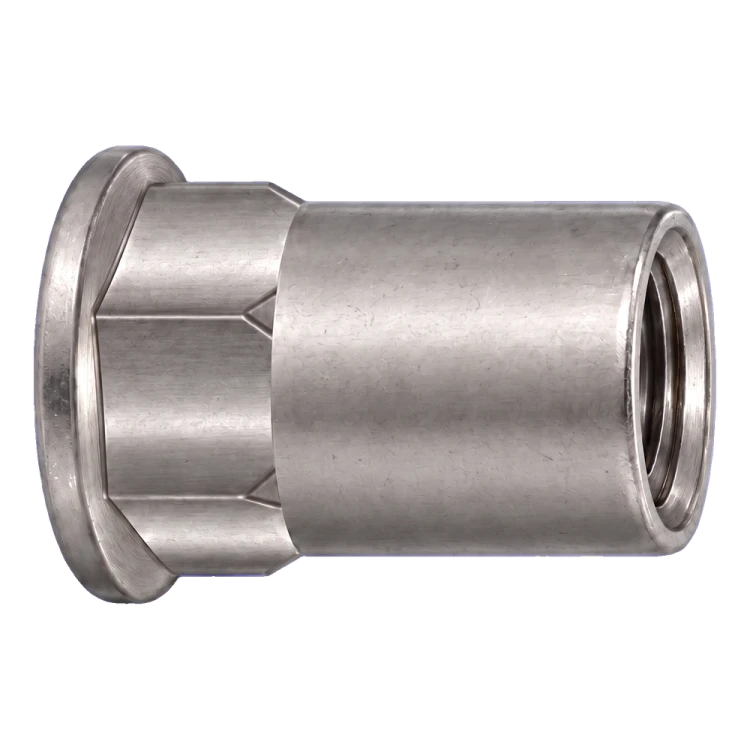

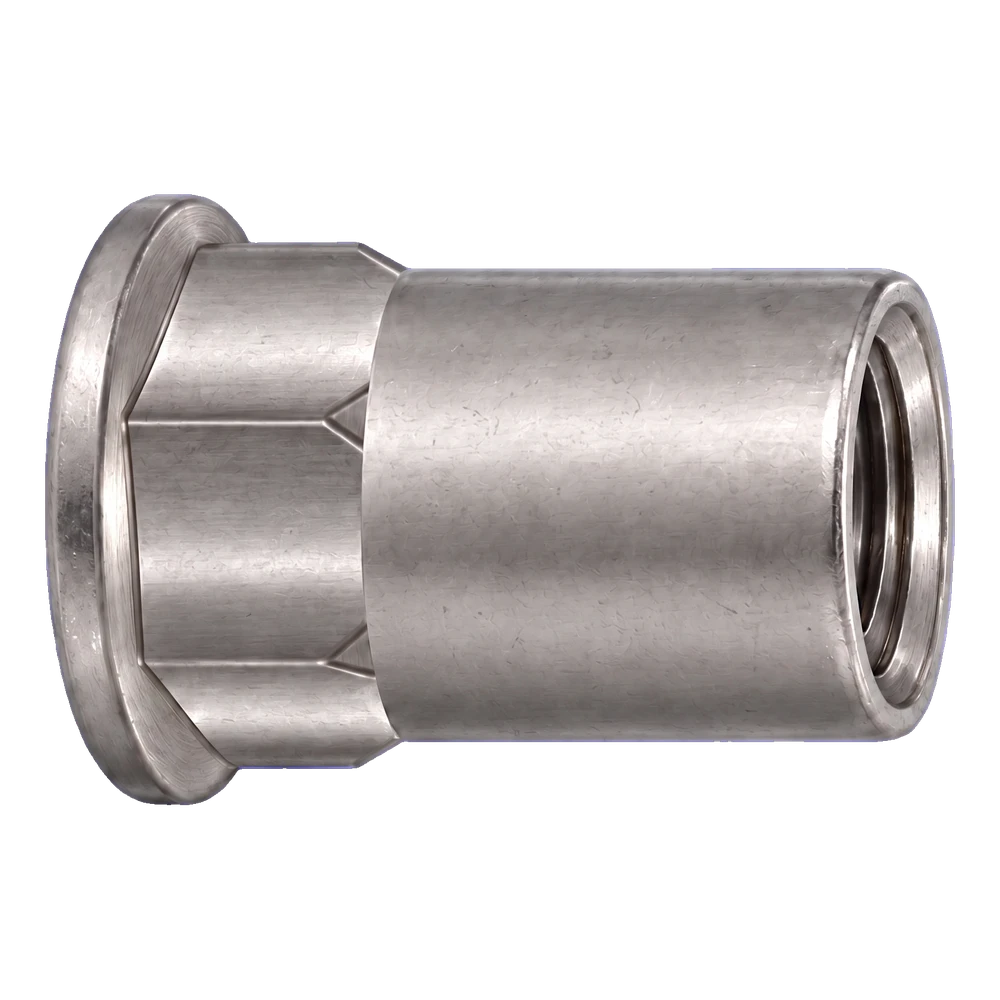

Blindklinkmoer roestvast staal A4 M10×22 mm – platte kop, deels zeskantige schacht – doos 250 stuks

Platte kop, schacht deels zeskant, open uitvoering, roestvast staal A4

Maattekening op volledige grootte openen

Over het product

Een blindklinkmoer vormt een binnendraad M10 in een dunne plaat of een profiel wanneer er slechts van één kant toegang is. De blindklinkmoer wordt in het gat gestoken en met een blindklinkmoertang geplaatst: het gereedschap draait in de draad en trekt deze naar zich toe, waarbij het deel van de schacht achter het materiaal vervormt tot een kraag die samen met de kop het materiaal vastklemt. Na het uitdraaien van het gereedschap blijft er een gebruiksklare draad M10 in het materiaal achter. Dit model heeft een platte kop met een diameter van 16,3 mm en een hoogte van 2 mm, en een schacht in de uitvoering: deels zeskant. De platte kop steekt met de kophoogte k boven het materiaaloppervlak uit. Het zeskantdeel van de schacht beperkt het meedraaien van de blindklinkmoer in het gat.

Kies de blindklinkmoer passend bij de dikte van het materiaal waarin deze wordt geplaatst. Blindklinkmoer M10 × 22 mm is bedoeld voor materiaal met een dikte van 1,0 tot 4,0 mm; kies bij een andere dikte een andere maat uit de lijst met dichtstbijzijnde maten. Het gat moet zeskantig zijn, met een sleutelwijdte van 13,1 mm, dus 0,1 mm groter dan SW13 van de schacht. Maak het gat bij voorkeur met een stans – in een rond gat is de blindklinkmoer niet beveiligd tegen meedraaien.

De blindklinkmoer is gemaakt van roestvast staal A4. In een omgeving met chloriden, bijvoorbeeld aan zee of bij een zwembad, moet het materiaal worden gekozen volgens de blootstellingsomstandigheden en de aanwijzingen van het ontwerp. Volgens het technisch blad van de fabrikant is de blindklinkmoer bestand tegen een afschuifkracht van 8 620 N en een trekkracht van 47 070 N. Dit zijn testresultaten van de blindklinkmoer zelf – het draagvermogen van de verbinding hangt af van het materiaal en de dikte van het element en wordt door het ontwerp bepaald. Wij verkopen in dozen van 250 st.; een doos weegt 2,18 kg.

Afmetingen

Materiaal en sterkte

Verpakking

Montage voorbereiden

• ✓Controleer de materiaaldikte: die moet binnen het bereik 1,0–4,0 mm liggen.
• ✓Maak een zeskantgat met 13,1 mm sleutelwijdte (SW13 van de schacht + 0,1 mm), bij voorkeur gestanst – in een rond gat is de blindklinkmoer niet beveiligd tegen meedraaien; ontbramen.
• ✓Plaatsen met een blindklinkmoertang met mondstuk M10; de kop moet tegen het oppervlak liggen.
