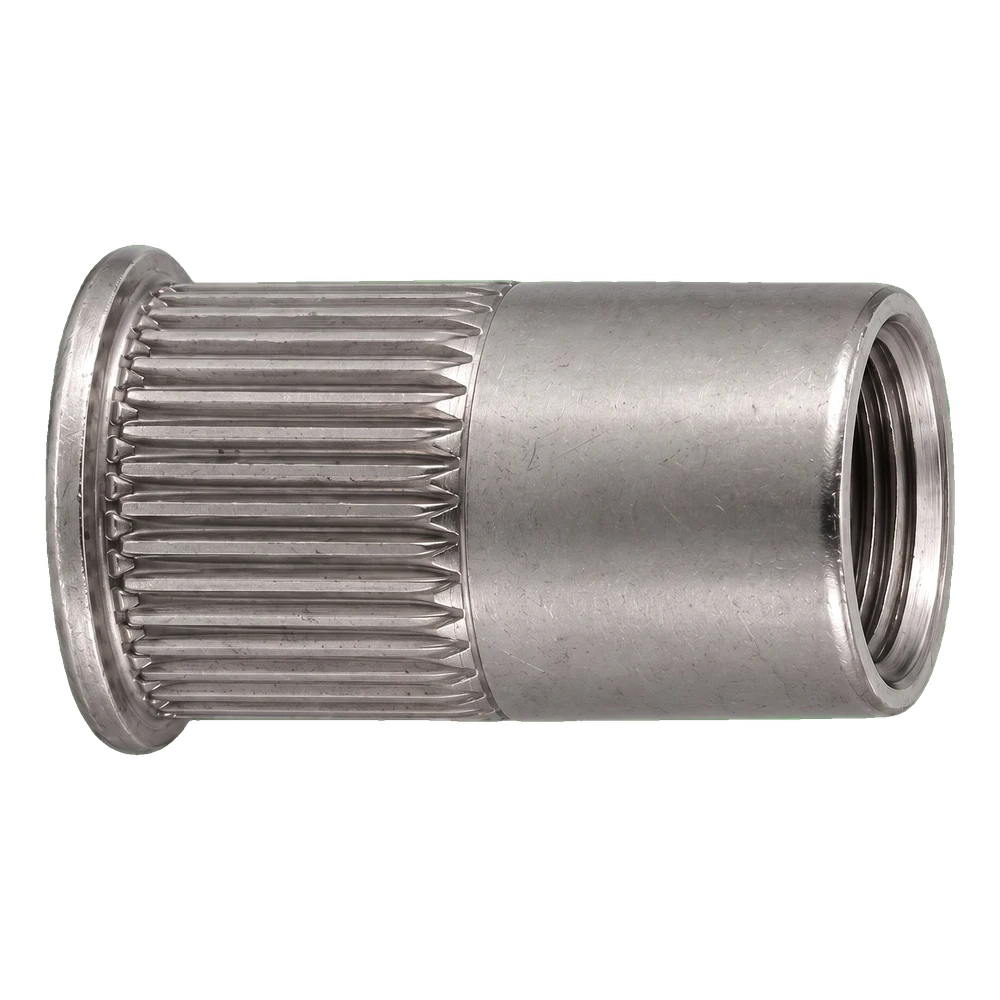

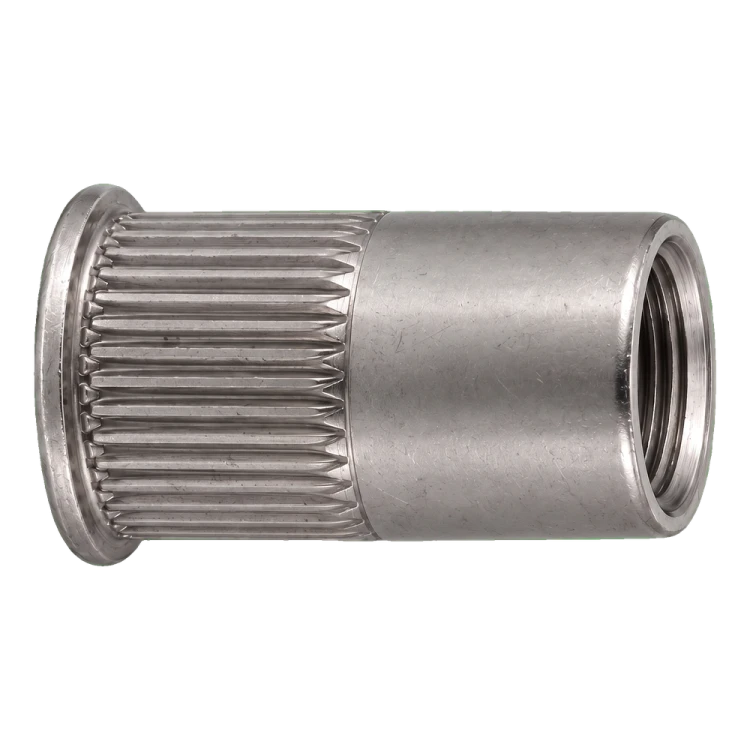

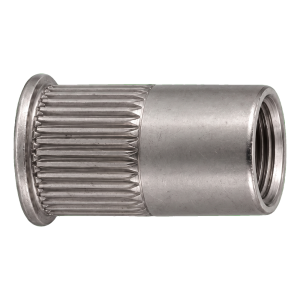

Blindklinkmoer roestvast staal A4 M5×11,5 mm – kleine verzonken kop, gekartelde schacht – doos 250 stuks

Kleine verzonken kop, schacht rond gekarteld, open uitvoering, roestvast staal A4

Maattekening op volledige grootte openen

Over het product

Een blindklinkmoer vormt een binnendraad M5 in een dunne plaat of een profiel wanneer er slechts van één kant toegang is. De blindklinkmoer wordt in het gat gestoken en met een blindklinkmoertang geplaatst: het gereedschap draait in de draad en trekt deze naar zich toe, waarbij het deel van de schacht achter het materiaal vervormt tot een kraag die samen met de kop het materiaal vastklemt. Na het uitdraaien van het gereedschap blijft er een gebruiksklare draad M5 in het materiaal achter. Dit model heeft een kleine verzonken kop met een diameter van 8 mm en een hoogte van 0,5 mm, en een schacht in de uitvoering: rond gekarteld. De kleine verzonken kop ligt bijna vlak met het materiaaloppervlak. De kartel op de schacht beperkt het meedraaien van de blindklinkmoer in het gat.

Kies de blindklinkmoer passend bij de dikte van het materiaal waarin deze wordt geplaatst. Blindklinkmoer M5 × 11,5 mm is bedoeld voor materiaal met een dikte van 0,5 tot 3,0 mm; kies bij een andere dikte een andere maat uit de lijst met dichtstbijzijnde maten. Boor het gat op Ø 7,0 mm, dus 0,1 mm groter dan de schachtdiameter van 6,9 mm, en ontbraam het.

De blindklinkmoer is gemaakt van roestvast staal A4. In een omgeving met chloriden, bijvoorbeeld aan zee of bij een zwembad, moet het materiaal worden gekozen volgens de blootstellingsomstandigheden en de aanwijzingen van het ontwerp. Volgens het technisch blad van de fabrikant is de blindklinkmoer bestand tegen een afschuifkracht van 4 020 N en een trekkracht van 11 760 N. Dit zijn testresultaten van de blindklinkmoer zelf – het draagvermogen van de verbinding hangt af van het materiaal en de dikte van het element en wordt door het ontwerp bepaald. Wij verkopen in dozen van 250 st.; een doos weegt 0,38 kg.

Afmetingen

Materiaal en sterkte

Verpakking

Montage voorbereiden

• ✓Controleer de materiaaldikte: die moet binnen het bereik 0,5–3,0 mm liggen.
• ✓Boor een rond gat Ø 7,0 mm (0,1 mm groter dan de schacht d2 = 6,9 mm); ontbramen.
• ✓Plaatsen met een blindklinkmoertang met mondstuk M5; de kop moet tegen het oppervlak liggen.
