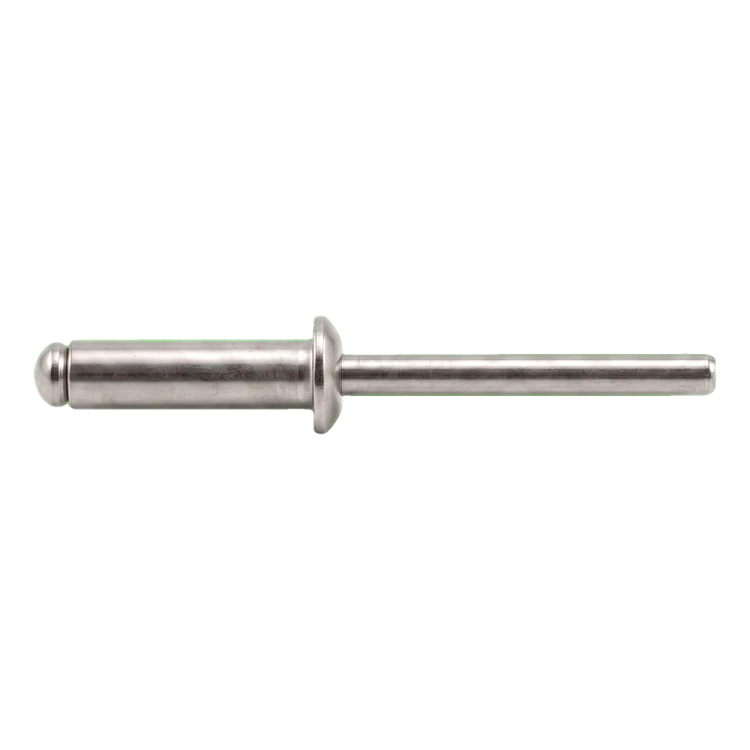

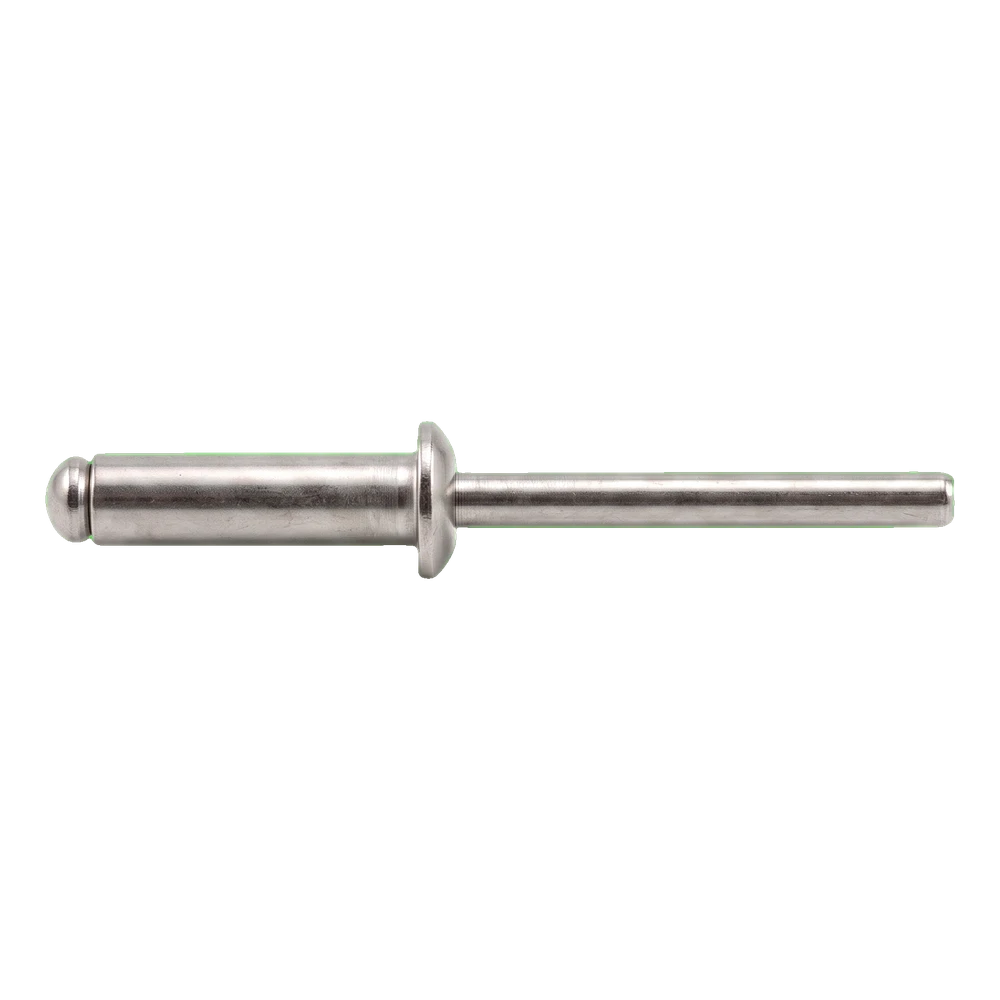

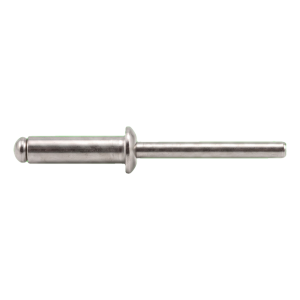

Blindklinknagel roestvast staal A2/A2 ISO 15983 5,0×12 mm – platte kop, open – doos 500 stuks
Laat feedback achter over het product
Open blindklinknagel van roestvrij staal A2/A2, platte kop. Afmetingen 5,0 × 12 mm, doorn met breekpunt. Norm ISO 15983 (~DIN 7337). Voor eenzijdige verbindingen in PV-installaties, ventilatiesystemen en gevelbekleding.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-131
Producteigenschappen
[PIM] nity-zrywalne #1014
- Materiaal A2 - roestvrij staal
- Diameter 5
- Lengte [mm] 12
- Klembereik [mm] 6,0–8,0
- Aantal per verpakking [st] 500
Beschrijving
Open, platte kop, doorn met breekpunt; huls en doorn van roestvast staal A2/A2
Over het product
Een popnagel verbindt platen en profielen permanent wanneer de verbinding slechts van één kant bereikbaar is. De popnagel wordt in het gat geplaatst en de popnageltang trekt de doorn aan: de kop van de doorn stuikt de huls aan de onderzijde op en drukt de te verbinden delen tegen de kop van de popnagel, waarna de doorn bij de insnoering afbreekt. Dit model heeft een open uitvoering en een platte kop die na het plaatsen op het oppervlak blijft liggen – de kop heeft een diameter van 10,5 mm en steekt 2,1 mm uit.
Kies de maat van de popnagel op basis van de totale dikte van alle te verbinden delen, niet op basis van de dikte van één plaat. De popnagel 5 × 12 mm (lengte 12 mm, gemeten onder de kop) klemt delen met een totale dikte van 6,0 tot 8,0 mm. Zijn de te verbinden delen samen dunner of dikker, kies dan een andere maat uit de lijst met naastliggende maten. Boor het gat op Ø 5,1 mm, dus 0,1 mm groter dan de hulsdiameter van 5 mm, en ontbraam het gat vóór het klinken.
De huls en de doorn zijn van roestvast staal A2/A2. In een omgeving met chloriden, bijvoorbeeld aan zee of bij een zwembad, moet het materiaal worden gekozen volgens de blootstellingsomstandigheden en de aanwijzingen van het ontwerp. Volgens het technisch blad van de fabrikant is de popnagel bestand tegen een afschuifkracht van 4 700 N en een trekkracht van 5 800 N. Dit zijn testresultaten van de popnagel zelf – het draagvermogen van de uiteindelijke verbinding hangt af van het materiaal, de dikte en de opbouw van de te verbinden delen en wordt bepaald door het ontwerp. Wij verkopen de popnagels in dozen van 500 st.; een doos weegt 2,25 kg.
Montage voorbereiden
- ✓Controleer de totale dikte van de te verbinden delen: die moet binnen het bereik 6,0–8,0 mm liggen.
- ✓Boor een gat Ø 5,1 mm (0,1 mm groter dan de huls d = 5 mm); ontbramen.
- ✓Plaatsen met een popnageltang; de kop moet tegen het oppervlak liggen, de doorn breekt af na het vastzetten.
Belangrijk
Het klembereik geldt voor de totale dikte van de te verbinden delen. Het draagvermogen van de verbinding hangt af van het materiaal, de dikte en de opbouw van de delen – dat bepaalt het ontwerp.
