Comunello Albatros Piccolo – scharniersysteem voor vouwpoort tot 4 m / 100 kg
Comunello Albatros Piccolo is een compleet, innovatief scharniersysteem speciaal ontworpen voor vouwpoorten (klappoorten). Dankzij het volledig hangende mechanisme opent de poort zonder geleiderail, wat obstakels op de grond elimineert en de montage aanzienlijk vergemakkelijkt. Het systeem garandeert soepel vouwen en ontvouwen van poortvleugels zelfs in zeer beperkte ruimte — ideale oplossing voor eigendommen met smalle opritten of gebrek aan ruimte voor volledige opening van vleugelpoorten.
Samenstelling van de set
Het Albatros Piccolo systeem bestaat uit drie precisie-afgestemde elementen, die samen een betrouwbaar vouwpoortmechanisme vormen:

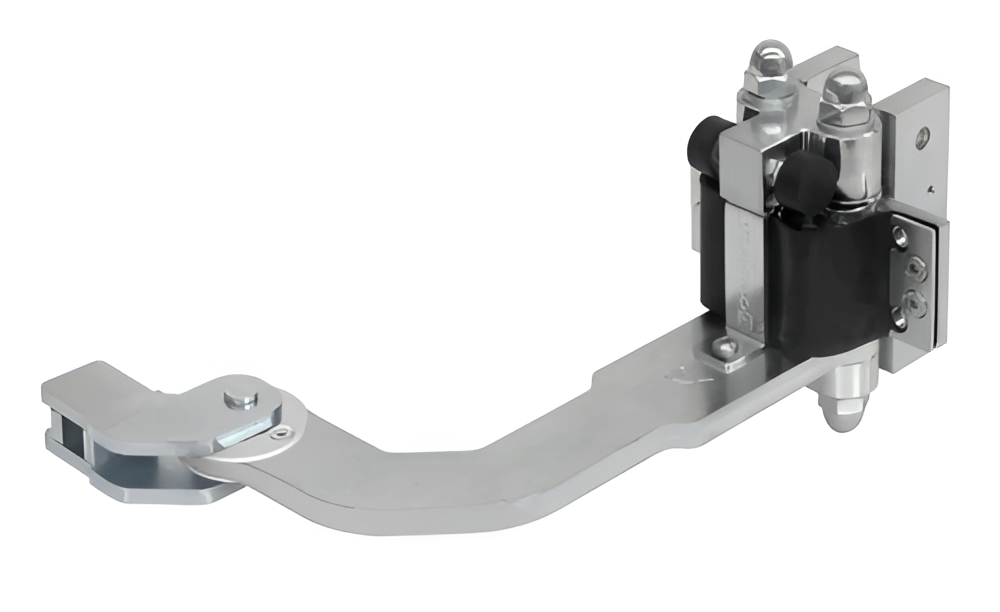

- Onderste scharnier met transmissie en arm — gemonteerd in het onderste deel van de poortvleugel, verantwoordelijk voor de vouwmove; dubbelzijdig vouwbare transmissiearm verbindt met de onderkant van de eerste vleugel

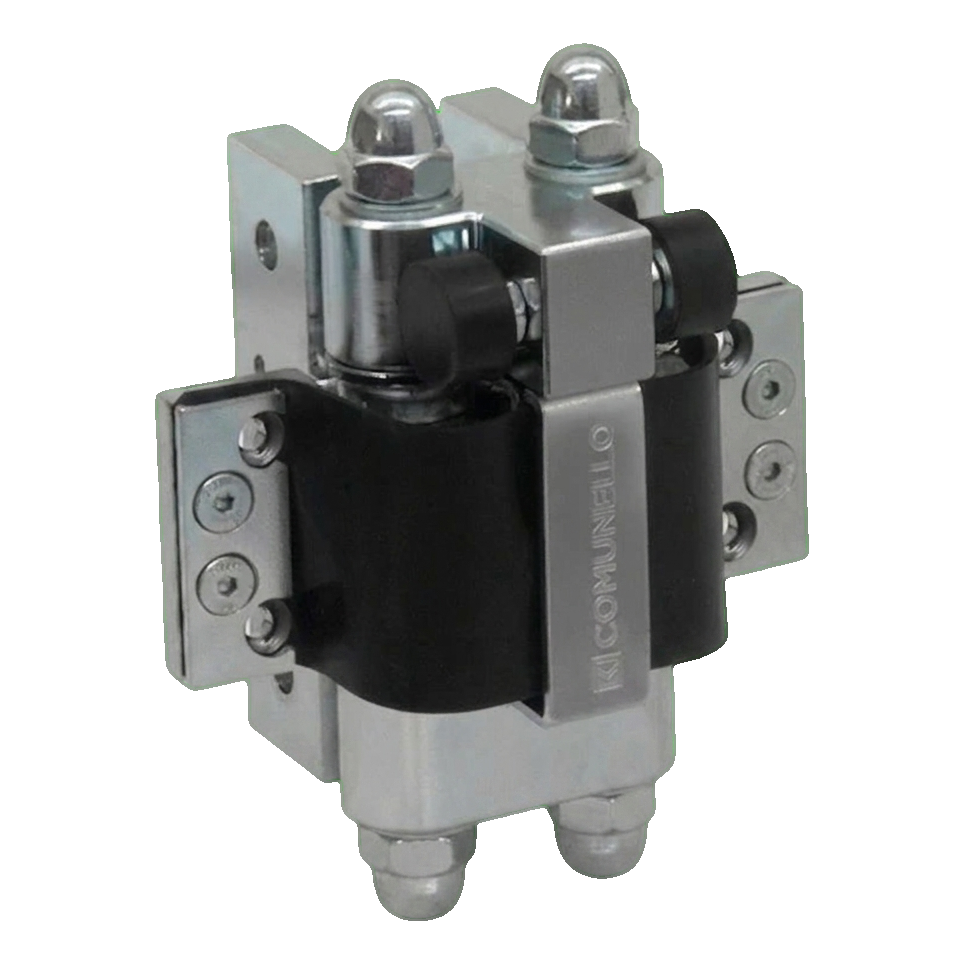

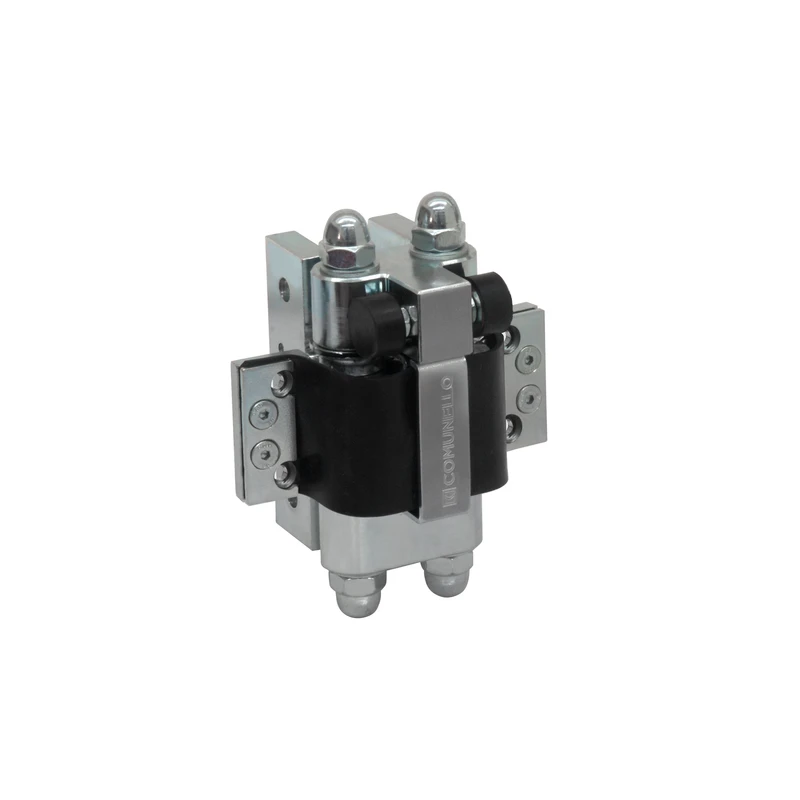

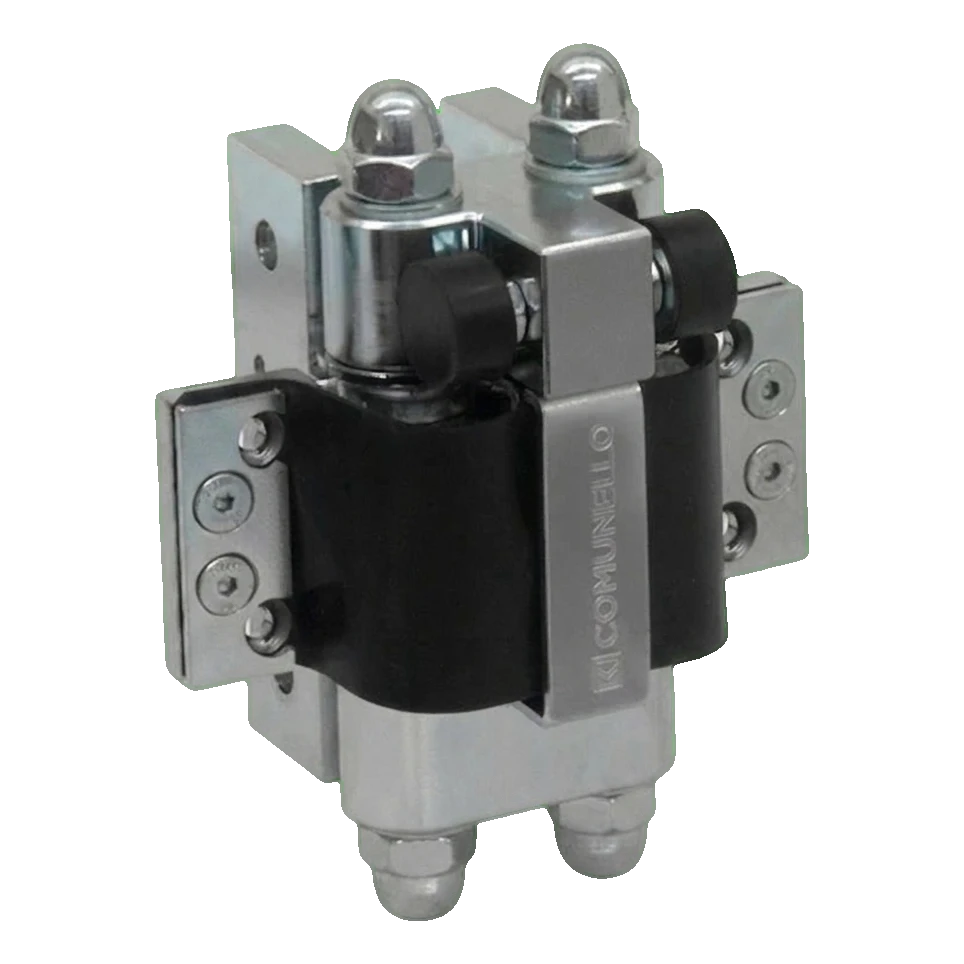

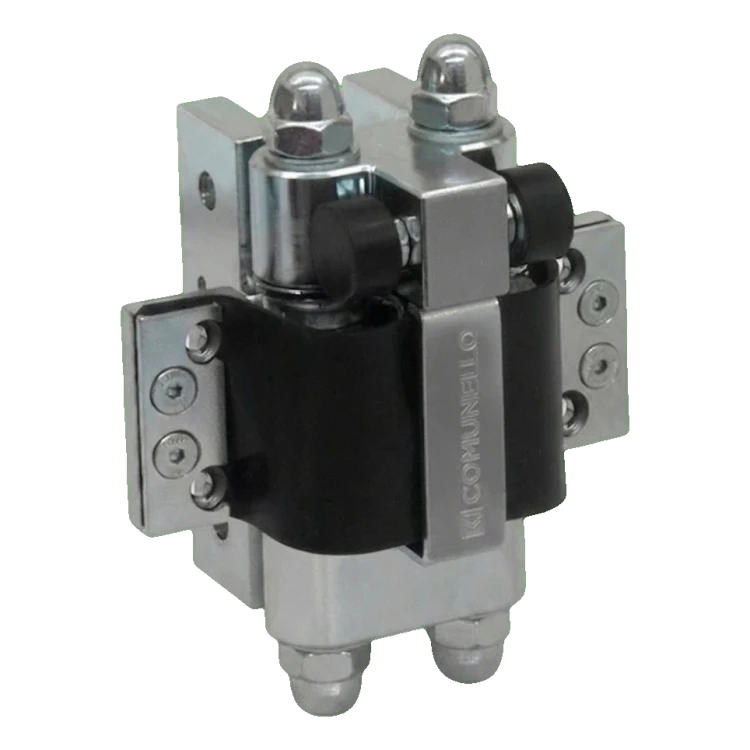

- Bovenste scharnier met transmissie — gemonteerd in het bovenste deel van de poort bij de paal, synchroniseert de beweging van beide vleugels

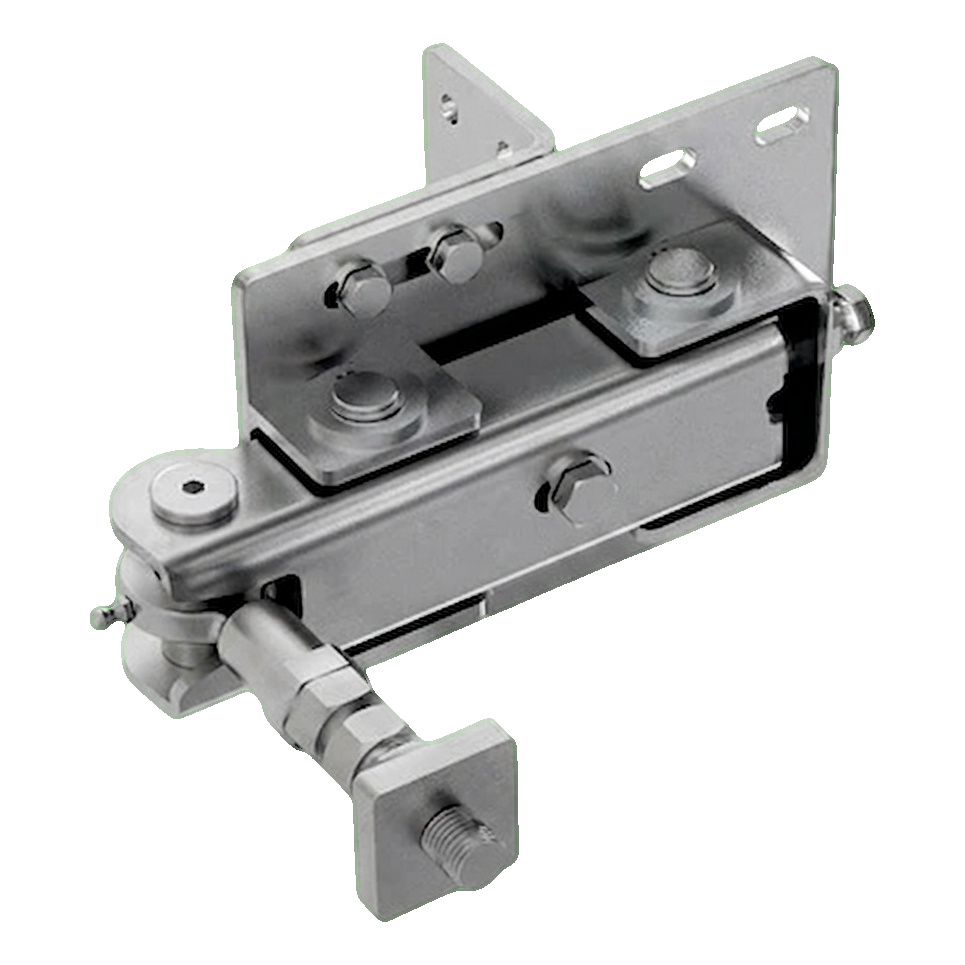

- Verstelbare steun — bevestigd aan de paal, maakt precisie-afstelling van het hele systeem na montage mogelijk
Werkingsprincipe en montage

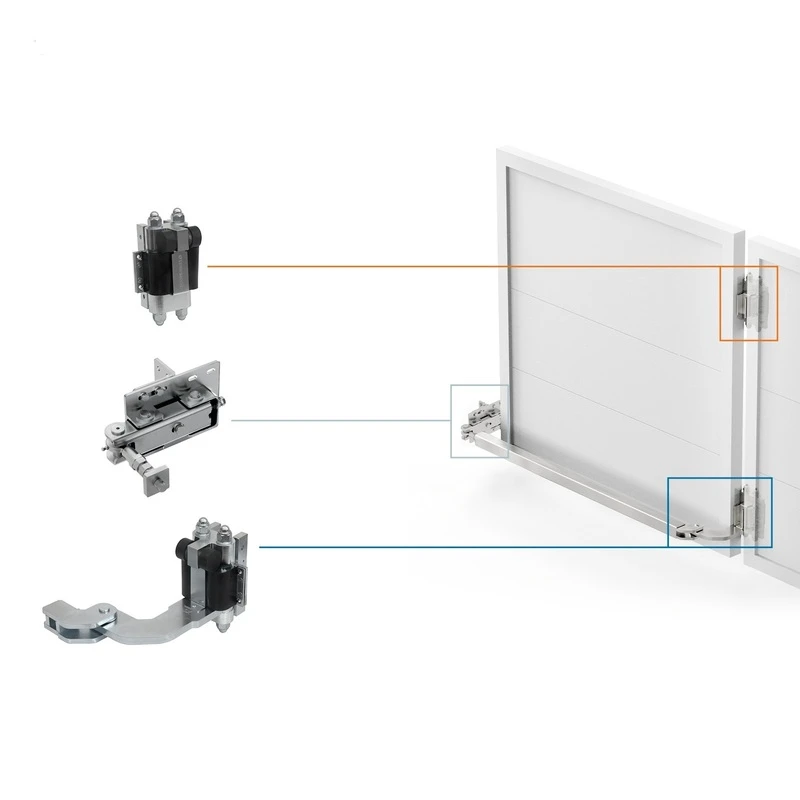

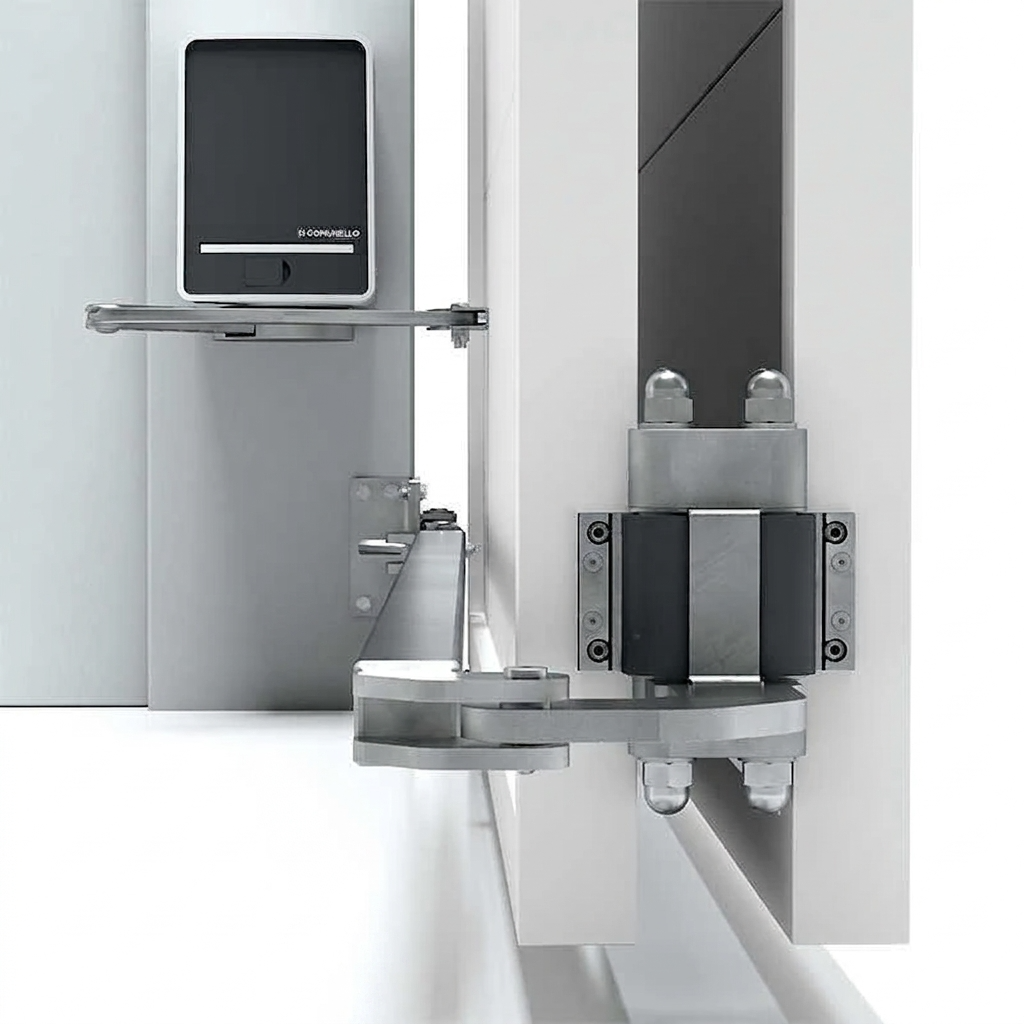

Het systeem is volledig railloos — de poort opent verticaal zonder geleiders op de grond. De dubbelzijdig vouwbare aandrijfarm wordt gemonteerd aan de onderkant van de eerste vleugel en verbonden met het onderste scharnier. Na montage van de verstelbare steun op de paal krijgt de installateur de mogelijkheid tot nauwkeurige correctie van de poortinstelling. De afbeelding hiernaast toont de plaatsing van de afzonderlijke systeemelementen op de poort — bovenste scharnier bij de top van de paal, verstelbare steun in het midden en onderste scharnier met arm onderaan.
Maximale opening in minimale ruimte

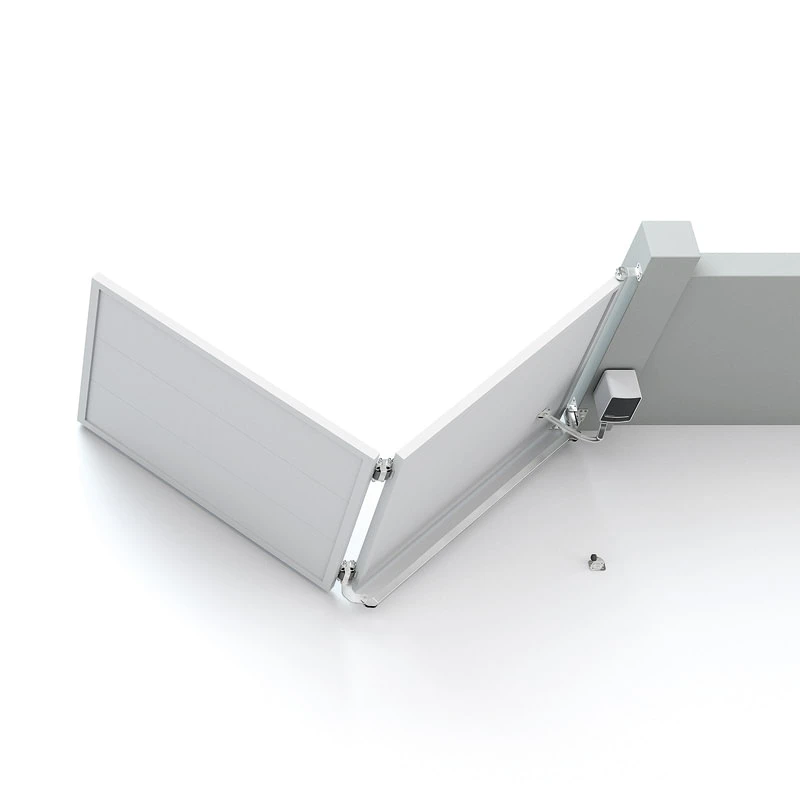

Dankzij het vouwmechanisme vouwen de poortvleugels naar elkaar toe, waardoor ze minimale ruimte innemen zowel tijdens het openen als sluiten. Eén set bedient een poort met totale vleugellengte tot 4 meter en gewicht tot 100 kg. Bij gebruik van twee sets Albatros Piccolo is het mogelijk een dubbele vleugelpoort met totale lengte tot 8 meter te bedienen.
Belangrijkste voordelen van het systeem
- Railloos mechanisme — geen geleiders op de grond, geen obstakels
- Hangend systeem — poortvleugels vouwen vrij in de lucht
- Eenvoudige afstelling — verstelbare steun maakt precisie-afstelling na montage mogelijk
- Minimale ruimte — ideale oplossing voor smalle opritten en beperkte doorgangen
- Hoogwaardige materialen — slijtage-resistente elementen voor jarenlange exploitatie
- Italiaanse productie — Comunello, Made in Italy
Compatibiliteit met aandrijvingen
Het Albatros Piccolo systeem werkt samen met Comunello vleugelpoortaandrijvingen. Voor complete installatie zijn ook aanvullende accessoires beschikbaar: sjablonensysteem voor gaten met schroeven en moeren en verbindingsprofiel transmissiearm met paalscharniek, die het montageproces aanzienlijk versnellen.
Technische parameters van de set
- Fabrikant: Comunello
- Serie: Albatros Piccolo (P)
- Maximale poortlengte (1 set): 4 m
- Maximale poortlengte (2 sets): 8 m
- Maximaal gewicht vleugels: 100 kg
- Gewicht set: 10,5 kg
- Systeemtype: railloos, hangend
- Productieland: Italië

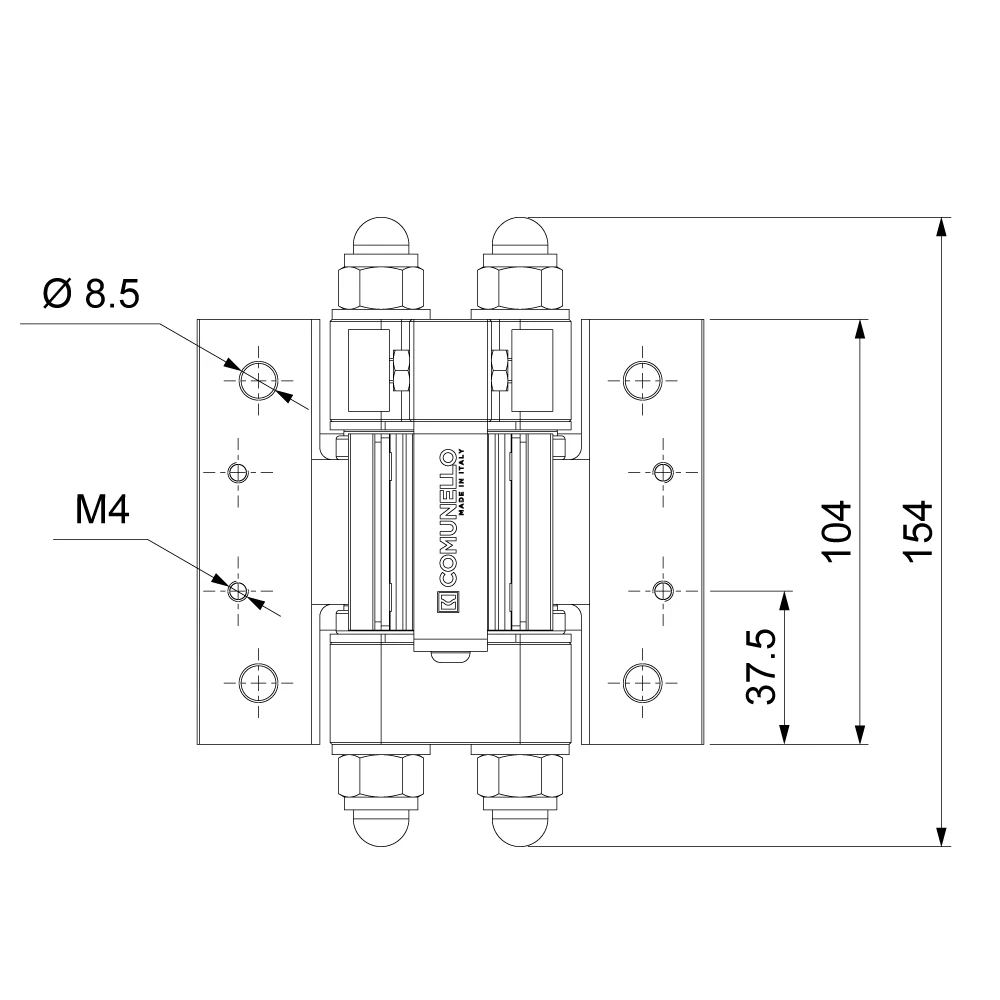

Afmetingen bovenste scharnier (technische tekening)
- Totale hoogte: 154 mm
- Hoogte montageplaat: 104 mm
- Afstand ascentrum gat tot onderrand: 37,5 mm
- Diameter montagegaten: Ø 8,5 mm
- Schroefdraad: M4

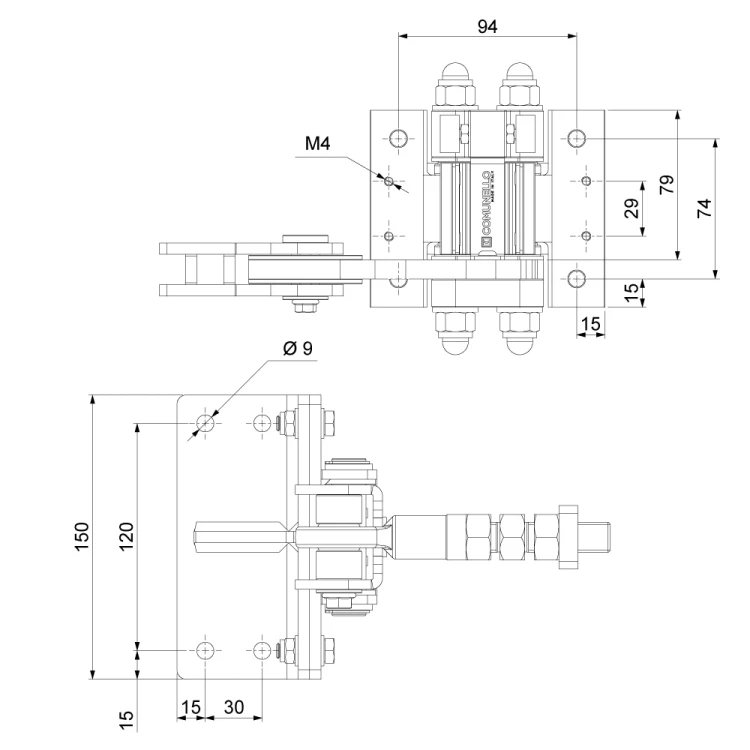

Afmetingen verstelbare steun
- Breedte montageplaat (klein): 94 mm
- Hoogte montageplaat (klein): 79 mm
- Hartafstand montagegaten verticaal: 74 mm
- Diameter gaten: Ø 9 mm
- Schroefdraad: M4
- Breedte montageplaat (groot): 150 mm
- Hartafstand montagegaten op grote plaat: 120 mm

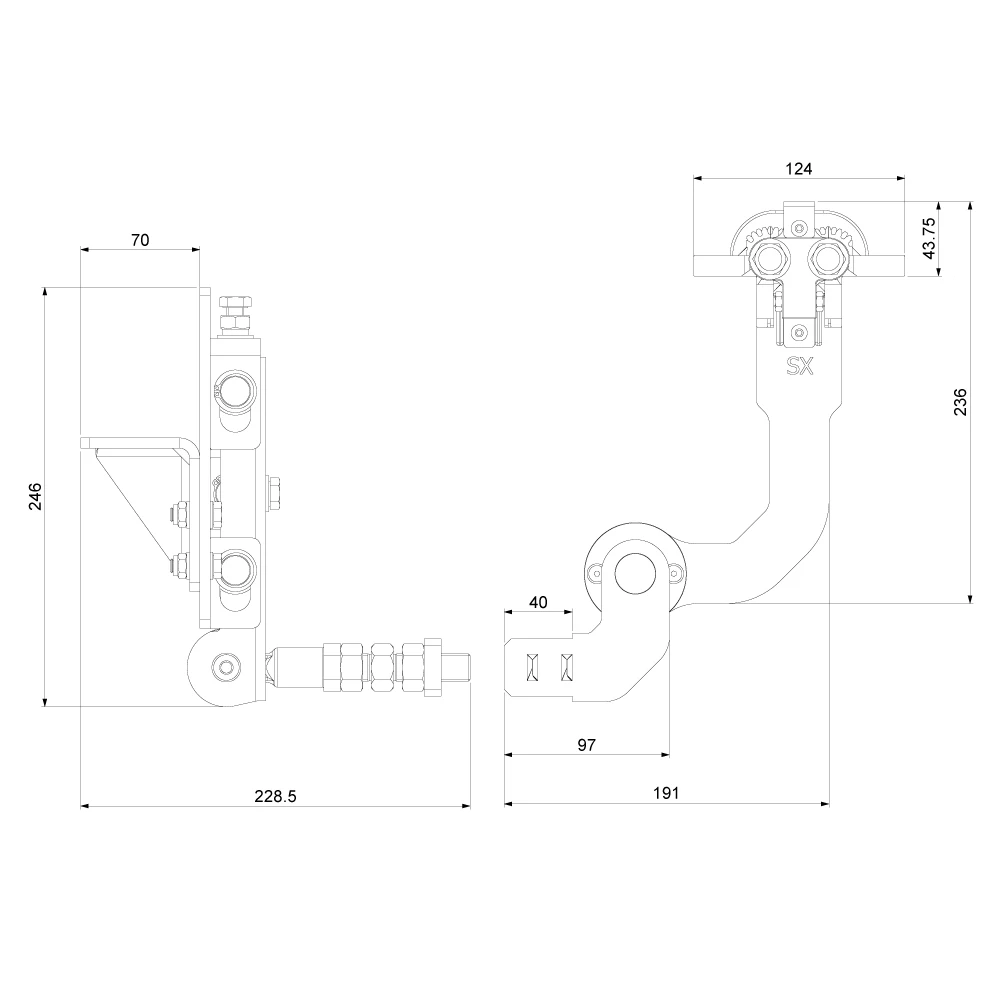

Afmetingen onderste scharnier met arm
- Totale hoogte steun: 246 mm
- Diepte steun: 70 mm
- Lengte met pin: 228,5 mm
- Breedte montageplaat: 124 mm
- Uitslag arm tot draaias: 236 mm
- Totale breedte opstelling: 191 mm
- Breedte arm: 97 mm
- Breedte armeinde: 40 mm
- Afstand scharnieras tot basis: 43,75 mm
- Versie: SX (links)
Galerij setcomponenten
