Comunello hekwerkscharnieren set voor lassen op paal 40×40 mm – links, voor hellende terreinen
Laat feedback achter over het product
Comunello linkse hekwerkscharnieren set voor lassen op paal 40×40 mm. Elektrolytisch gegalvaniseerd staal. Lengte 220 mm, gewicht 5 kg. Maximale vleugellengte 3 m, gewicht 120 kg. Hefhoek 10°. Voor terreinen met hellende hellingen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 001-527
Producteigenschappen
[PIM] zawiasy #113
- Materiaal Staal
Beschrijving
Comunello set poortscharnieren voor lassen op paal 40×40 mm – links, voor stijgende hellingen

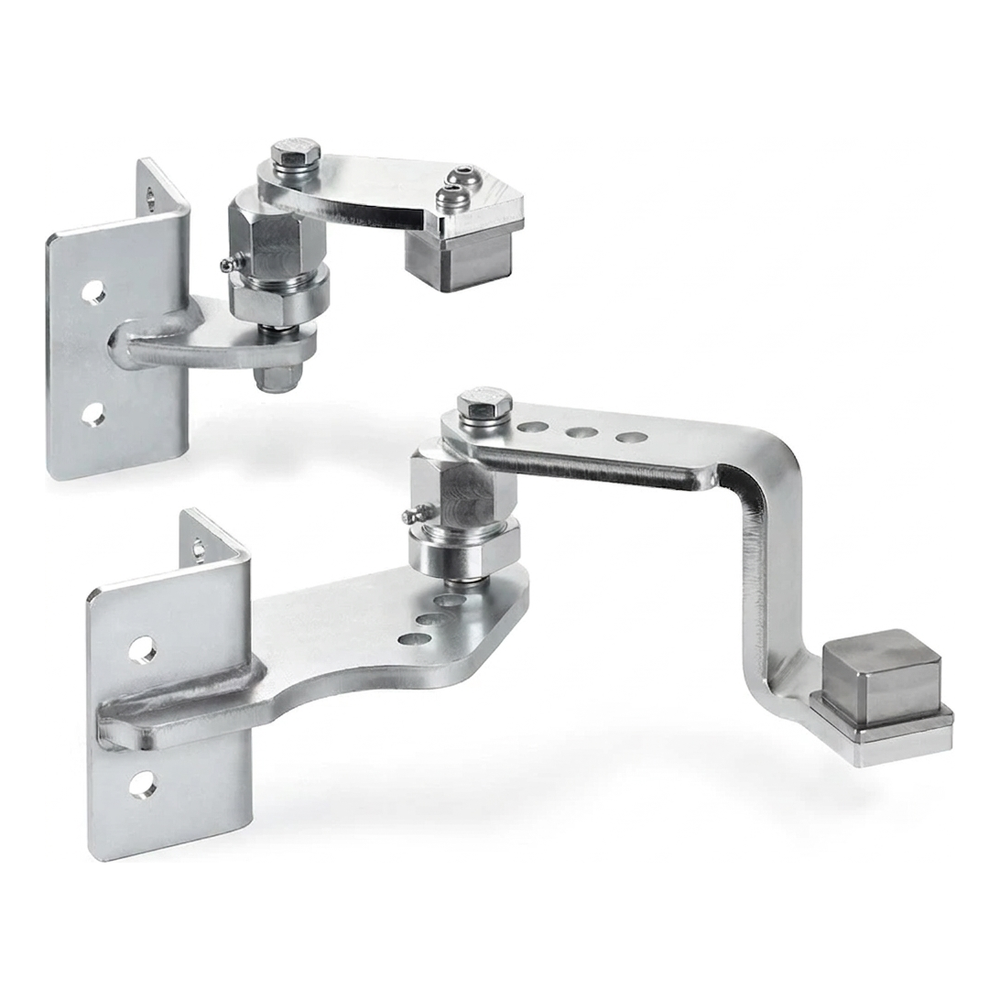

Comunello – set linkse scharnieren voor lassen bestemd voor montage van vleugelpoorten op terreinen met stijgende hellingen. Het complete set bestaat uit twee scharnieren (boven en onder) geschikt voor palen van 40×40 mm, zowel stalen als betonnen. Dankzij de verbinding van de vleugelbeugel met het scharnier via een excentrische schroef kan de installateur de positie van de vleugel precies afstellen – deze horizontaal positioneren en uitlijnen ten opzichte van de paal, zelfs bij hellend terrein.
Belangrijkste voordelen voor de installateur
- Verstelbare vleugelhelling – excentrische schroef maakt het mogelijk terreinoneffenheden te compenseren en de poort precies in te stellen
- Maximale hefhoek vleugel: 10° (~20%) – ideaal voor voertuigen die omhoog en omlaag rijden
- Scharnieren uitgerust met smeernippels – eenvoudige smering zonder noodzaak tot demontage van het scharnier
- Beugels met 4 montagegaten – veilige en stabiele bevestiging aan de paal
- Montage op stalen en betonnen palen – universele toepassing
Technische parameters
- Versie: links
- Merk: Comunello
- Materiaal: elektrolytisch gegalvaniseerd staal
- Bestemming: paal 40×40 mm
- Maximale vleugellengte: 3 m
- Maximaal vleugelgewicht: 120 kg
- Maximale hefhoek: 10° (~20%)
- Setlengte (L): 220 mm
- Setgewicht: 5 kg
- EAN: 8028390517481

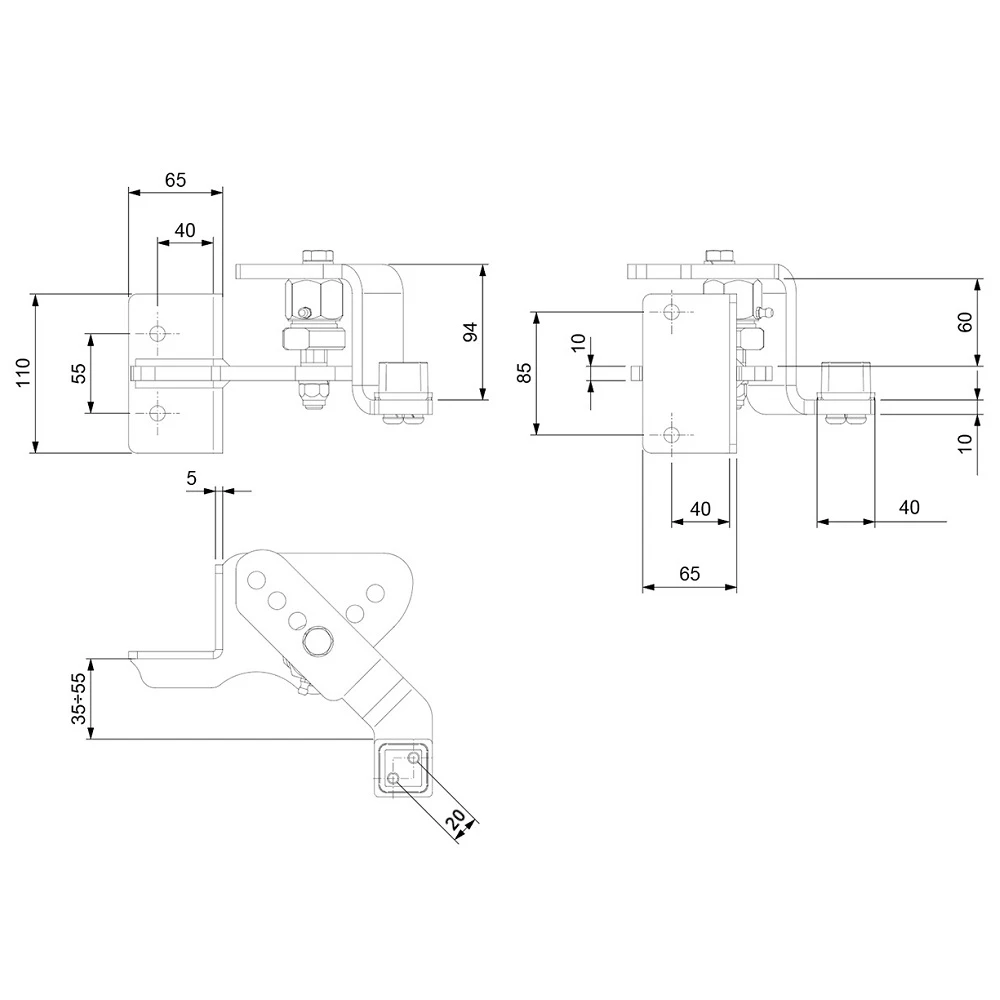

Scharnierafmetingen (uit technische tekening)
- Breedte montageplaat: 65 mm
- Hartafstand montagegaten (horizontaal): 40 mm
- Hoogte montageplaat (bovenste scharnier): 110 mm
- Hartafstand montagegaten verticaal (bovenste scharnier): 55 mm
- Hoogte beweegbaar element (bovenste scharnier): 94 mm
- Hartafstand montagegaten verticaal (onderste scharnier): 85 mm
- Verticale afstand tussen armen (onderste scharnier): 60 mm
- Breedte bevestigingselement aan poort: 40 mm
- Dikte montageplaat: 5 mm
- Verstelbare afstand draaias tot wand: 35–55 mm
- Verschuiving penaxis: 20 mm
Het set is bestemd voor montage door lassen – de beugels worden direct aan de paal bevestigd, en het scharnier aan de arm van de poortvleugel. Excentrische verstelling maakt correctie van de vleugelinstelling na montage mogelijk, wat de installatietijd aanzienlijk verkort en de noodzaak tot demontage bij kleine correcties elimineert. Smeernippels ingebouwd in de scharnieren zorgen voor onderhoudsvrije werking – periodieke smering is voldoende zonder de scharnieren te demonteren.
