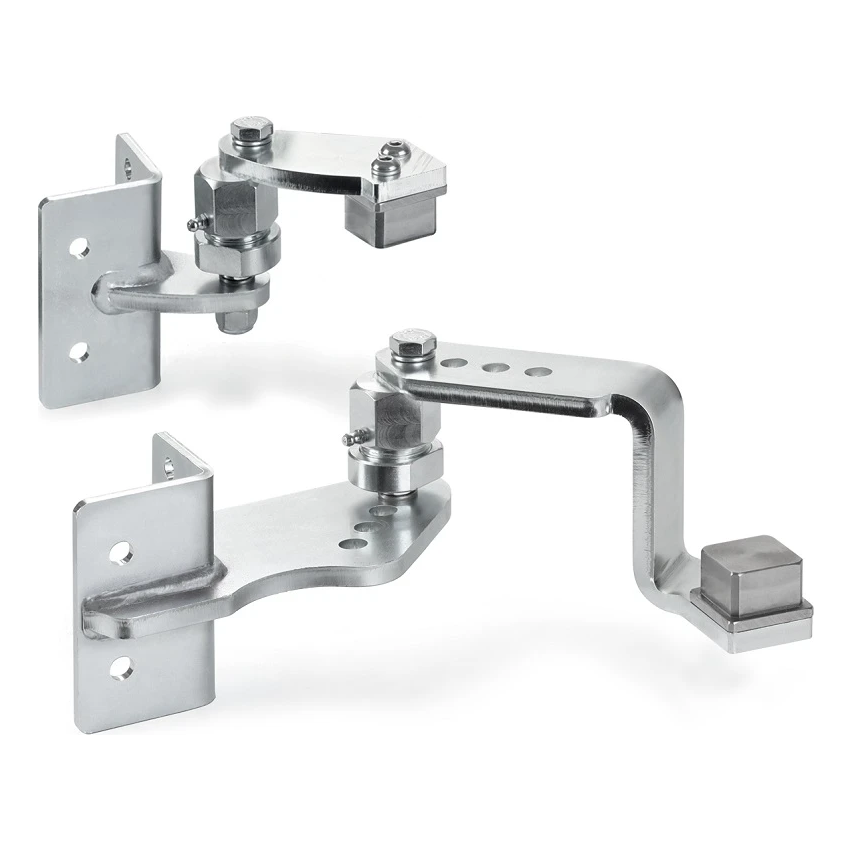

Comunello set poorthengels voor lassen op paal 40×40 mm – rechts, voor oplopende hellingen
Laat feedback achter over het product
Comunello set poorthengels voor lassen op paal 40×40 mm, rechts, gegalvaniseerd staal. Voor vleugelpoorten op hellingen tot 10°. Maximaal vleugelgewicht 120 kg, lengte 3 m. Met excentriek gewricht en smeernippels.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 001-528
Producteigenschappen
[PIM] zawiasy #113
- Materiaal Staal
Beschrijving
Comunello set poorthengels voor lassen op paal 40×40 mm – rechts, voor oplopende hellingen
Comunello – complete set rechter hengels voor lassen bestemd voor montage van vleugelpoorten op terreinen met hellend oppervlak. Dankzij het ingebouwde gewricht met excentrieke bout kan de installateur de poortvleugel precies horizontaal positioneren en uitlijnen ten opzichte van de paal — zelfs bij terreinhellingen tot 10° (~20%). Dit is een kant-en-klare oplossing die de noodzaak elimineert om individueel regelingsonderdelen bij te maken en de montagetijd aanzienlijk verkort.
Belangrijkste kenmerken van de set
- Bestemming: vleugelpoorten op oplopende hellingen
- Type: rechter hengelvoer, voor lassen op paal
- Past op palen: 40 × 40 mm — stalen en betonnen
- Maximale vleugellengte: 3 m
- Maximaal vleugelgewicht: 120 kg
- Maximale stijghoek: 10° (~20%)
- Verstelbare vleugelhelling — gewricht met excentrieke bout
- Gewrichten uitgerust met smeernippels — smering zonder demontage
- Beugels met 4 montagegaten
- Materiaal: elektrolytisch gegalvaniseerd staal
- Fabrikant: Comunello
Het excentrische mechanisme geeft volledige controle over de positie van de poortvleugel. Het volstaat om het gewricht te draaien om vloeiend de hoek te regelen, zonder de noodzaak tot opnieuw lassen of de constructie uit elkaar te halen. Smeernippels in de gewrichten maken eenvoudig smeren mogelijk tijdens jaarlijkse inspecties — verlengen de levensduur van de hengels en zorgen voor stil, soepel functioneren van de poort gedurende jaren.

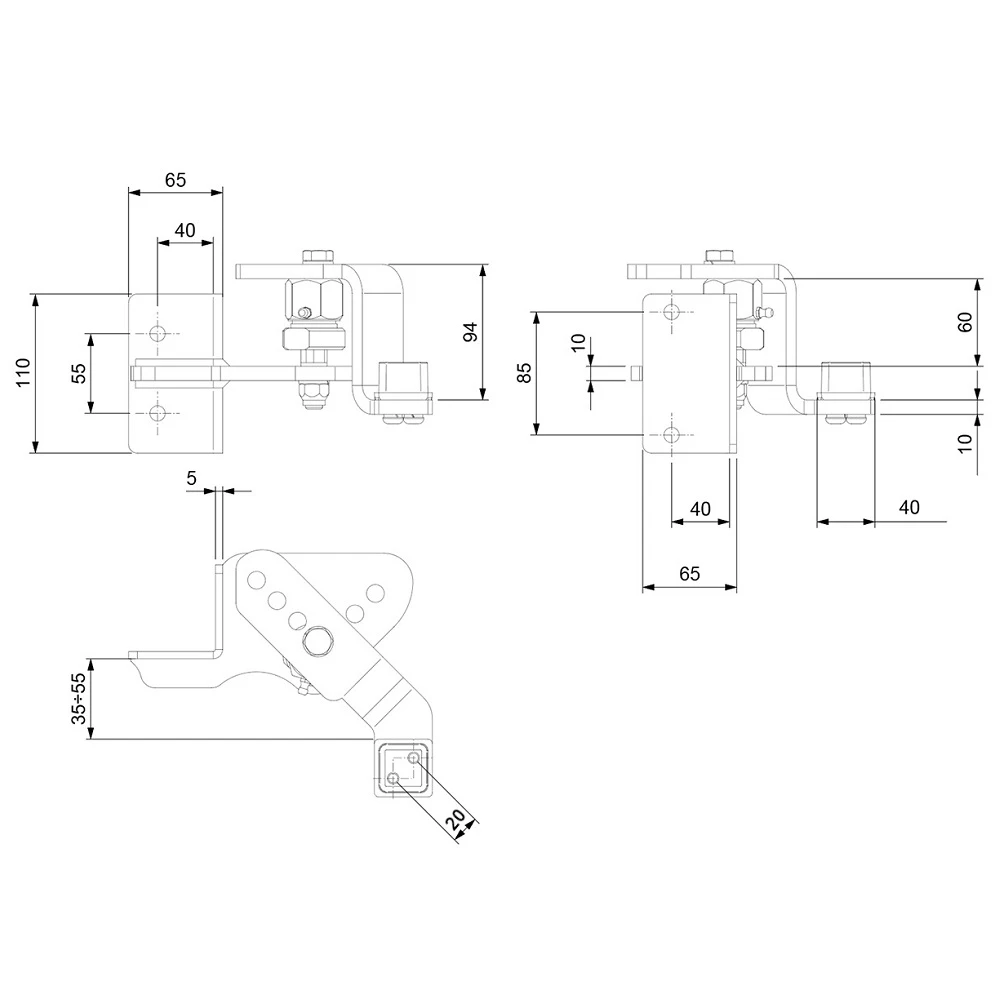

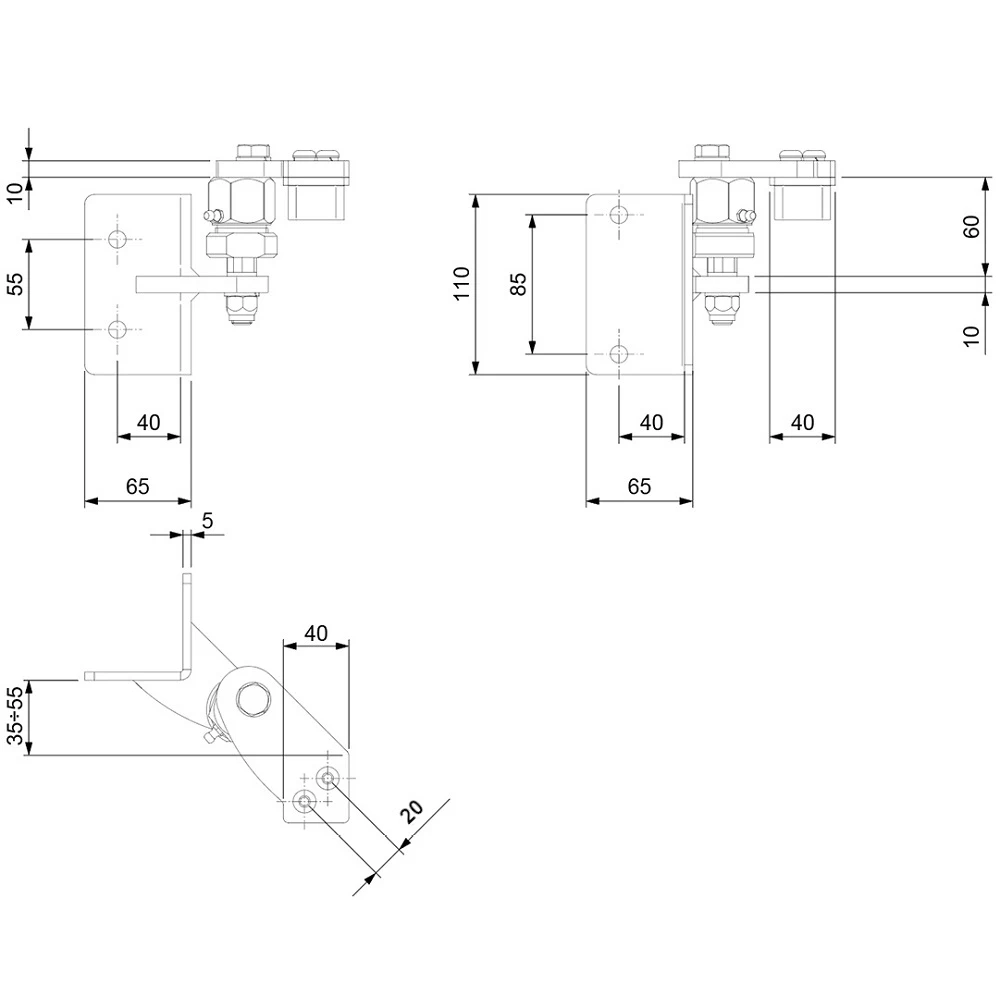

Afmetingen en technische gegevens
Bovenste hengelvoer (kleiner):
- Montageplaat (hoogte × breedte): 85 × 65 mm
- Hartafstand montagegaten verticaal: 55 mm
- Afstand as gaten tot plaatrand: 40 mm
- Hoogte gewrichtmechanisme: 94 mm
- Ruimte tussen gewrichtarmen: 60 mm
- Dikte montageplaat: 5 mm
- Dikte gewrichtarm: 10 mm
- Breedte bevestigingselement aan vleugel: 40 mm
Onderste hengelvoer (groter):
- Montageplaat (hoogte × breedte): 110 × 65 mm
- Hartafstand montagegaten verticaal: 85 mm
- Afstand as gaten tot plaatrand: 40 mm
- Ruimte tussen gewrichtarmen: 60 mm
- Dikte montageplaat: 5 mm
- Dikte gewrichtarmen: 10 mm
- Breedte bevestigingselement aan vleugel: 40 mm
Gemeenschappelijke afmetingen:
- Afstand draaias tot montageplaat (verstelbaar): 35–55 mm
- Verschuiving as gat in bevestigingselement: 20 mm
- Totale lengte set (L): 220 mm
- Gewicht set: 5 kg
- EAN: 8028390517474
Set bestemd voor montage op stalen en betonnen palen. Constructie van gegalvaniseerd staal zorgt voor corrosiebestendigheid en langdurige exploitatie onder buitencondities. Dankzij de verstelbare afstand van de draaias (35–55 mm) past de installateur de montage flexibel aan aan de omstandigheden ter plaatse.
