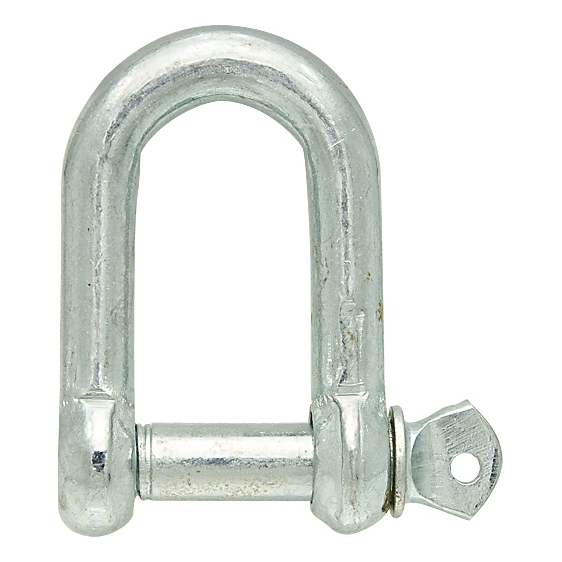

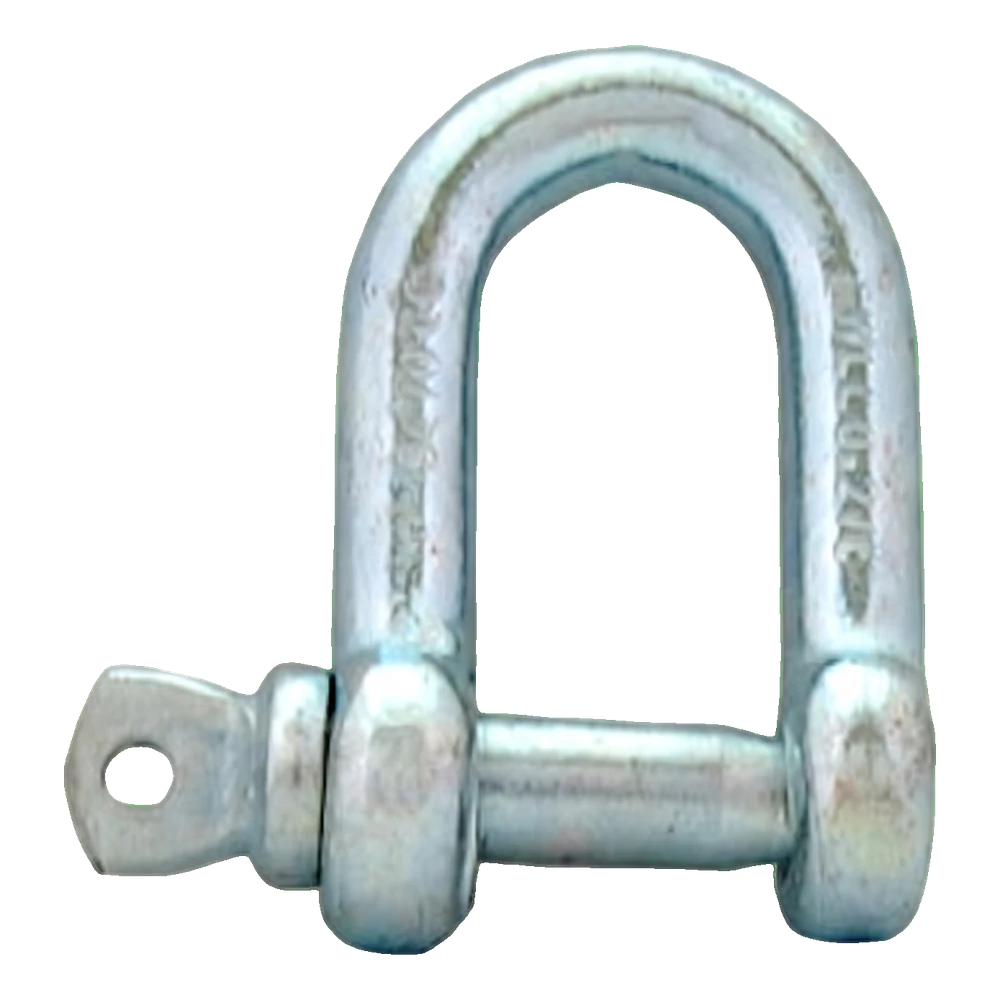

D-sluiting verzinkt 25 mm – schroefpen M25

D-sluiting (langwerpig) met schroefpen voor het verbinden van kabels, kettingen en hijsmiddelen; verzinkt staal

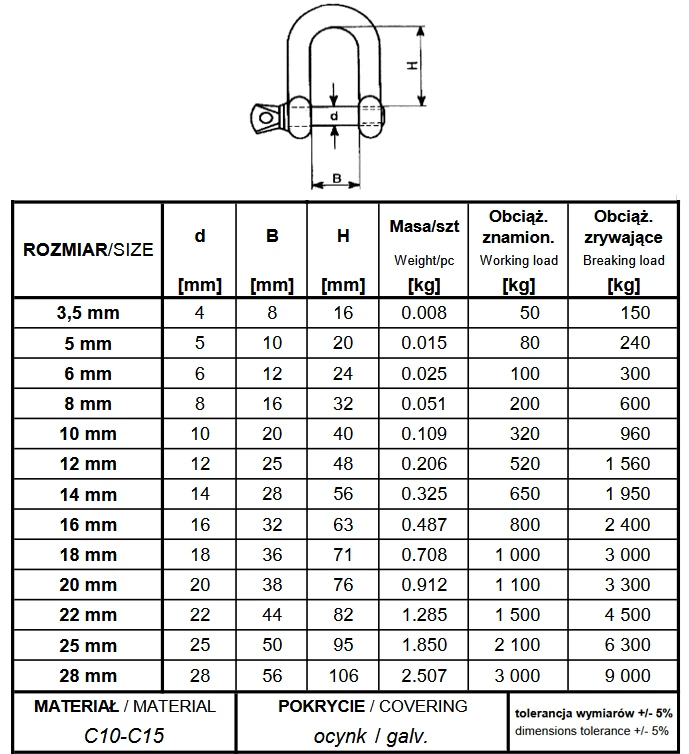

Maattekening op volledige grootte openen

Over het product

De D-sluiting (langwerpig) met schroefpen dient voor het verbinden van kabels, kettingen, hijsmiddelen, kabels met een kabelkous en bevestigingsogen. Zorgt voor een demontabele verbinding.

De pendiameter d is 25 mm en de schroefdraad van de pen is M25. Maat B geeft de binnenbreedte aan en H de binnenhoogte van de sluiting. De opening van de sluiting meet dus 50 × 95 mm; controleer of de te verbinden onderdelen erin passen. Dit zijn nominale waarden volgens het productblad van de fabrikant. Kies de sluiting op basis van de belasting – overschrijd de werklast van 2100 kg niet. Draai de pen volledig vast en borg deze bij een permanente verbinding tegen losdraaien, bijvoorbeeld met borgdraad door het oog in de kop van de pen.

Materiaal: staal C10–C15. Oppervlaktebehandeling: verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden. Kies bij contact met zout, chemicaliën of voortdurend vocht een uitvoering die geschikt is voor deze blootstellingsomstandigheden. De werklast geldt voor belasting in de lengterichting van de sluiting; zijdelingse belasting vermindert het draagvermogen. De breuklast van 6300 kg die in het productblad van de fabrikant staat, is geen werklast. De sluiting is niet bedoeld voor het hijsen van lasten boven personen of voor valbeveiliging van personen.

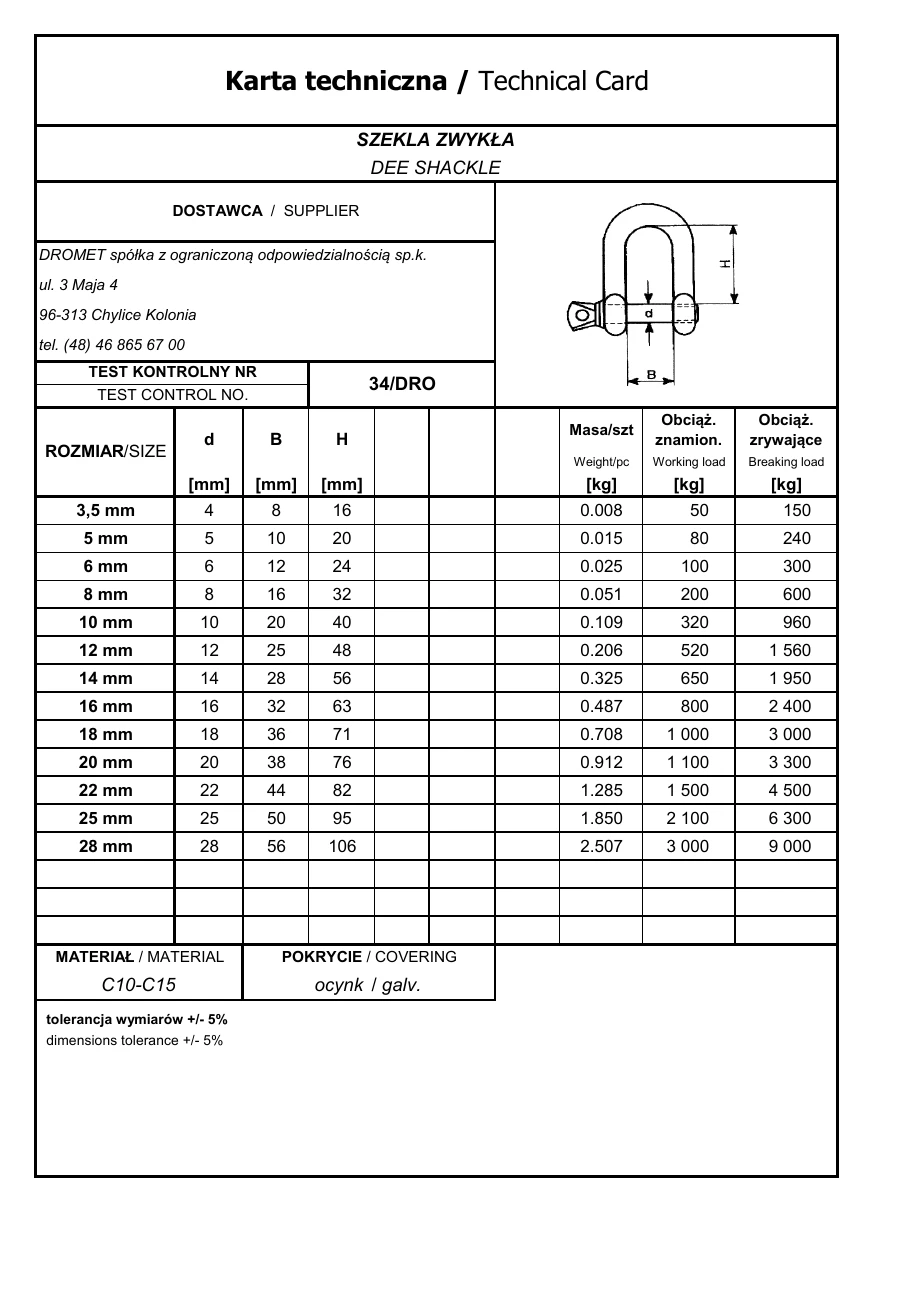

Afmetingen volgens productblad

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Kies de sluiting op basis van de belasting – overschrijd de werklast van 2100 kg niet.
• ✓Controleer of de te verbinden onderdelen binnen de opening van de sluiting passen: B × H = 50 × 95 mm.
• ✓Draai de pen volledig vast; borg deze bij een permanente verbinding tegen losdraaien (bv. met borgdraad door het oog in de kop van de pen).
