Dromet ringanker PSRe M8x130/60 staal verzinkt
Ringanker PSRe 8x130/60 van het merk Dromet is een beproefde oplossing voor duurzame bevestiging van montageprofielen, metalen constructies, roosters, leuningen, machines en andere onderdelen van gebouweninstallaties. Deze is ontworpen voor gebruik in ongescheurd beton min. B20, natuursteen met een dichte structuur en volle baksteen — typische ondergronden op zonne-energie-, industriële en infrastructuurbouwplaatsen.
De ringconstructie met moer en sluitring zorgt voor een betrouwbare spreiding in het montagegat en een hoge draagkracht. De anker is vervaardigd uit constructiestaal met een corrosiebescherming in de vorm van elektrolytische verzinking, wat zorgt voor weerstand tegen corrosie in binnen- en matig vochtige omstandigheden.
Certificaten en goedkeuringen
De anker beschikt over een Europese Technische Goedkeuring ETA 05/0242 en een CE-certificaat, en valt ook onder de nationale goedkeuring AT-15-7574/2008. Hierdoor kan deze worden toegepast in verantwoorde constructieve bevestigingen, waarbij een gedocumenteerde draagkracht en normconformiteit vereist zijn.
Technische parameters
- Fabrikant: Dromet
- Type: ringanker (spreidanker) PSRe
- Schroefdraad: M8
- Totale lengte (L): 130 mm
- Boordiameter (fi): 8 mm
- Dikte van het te bevestigen element (E): 60 mm
- Verankeringsdiepte (F): 65 mm
- Gatdiepte (D): 100 mm
- Materiaal: constructiestaal
- Corrosiebescherming: elektrolytische verzinking
- Gewicht: 0,046 kg
- EAN: 5907518696792
- Verkoopeenheid: stuk

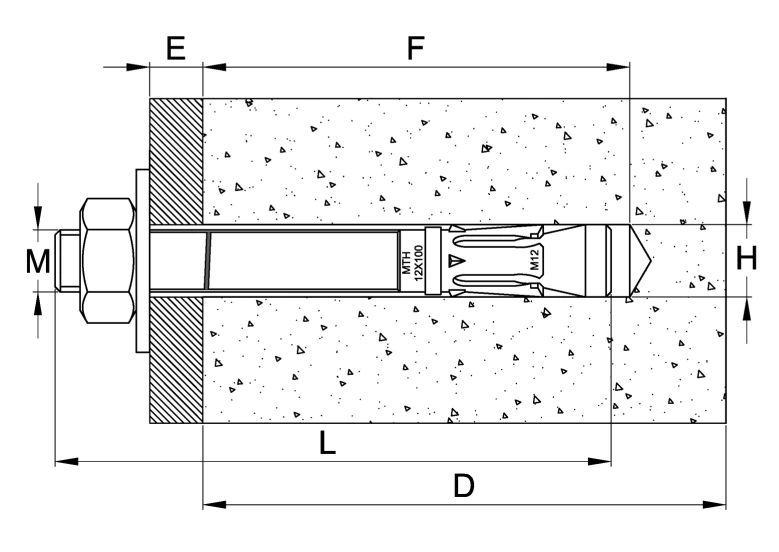

Montageschema en maataanduidingen
De doorsnedetekening toont de juiste plaatsing van de anker in de betonnen ondergrond. De belangrijkste montagematen op het schema zijn:
- M — schroefdraaddiameter van de anker
- E — dikte van het te bevestigen element (afstand van het ondergrondoppervlak tot de moer)
- F — verankeringsdiepte in de ondergrond
- L — totale lengte van de anker
- D — minimale diepte van het geboorde gat
- H — diameter van het geboorde gat
Montageaanbevelingen
- Het montagegat moet loodrecht op het oppervlak van de ondergrond worden geboord en grondig worden gereinigd van stof
- Breng de anker in het gat met lichte hamerslagen
- Draai vast met behulp van een momentsleutel — overschrijd het aangegeven aanhaalmoment in de goedkeuring niet
- Na het spreiden van de anker moet de sluitring onder de moer stevig aangedrukt zijn tegen het te bevestigen element
- Montageparameters en draagkracht conform de Technische Goedkeuring AT-15-7574/2008 — deze mogen niet worden overschreden
Toepassing in zonne-energie-installaties
De PSRe M8-anker wordt graag gebruikt door installatieteams voor het verankeren van PV-draagconstructies in vloeren, muren en betonnen funderingen. Dankzij de ETA- en CE-certificering vormt deze een betrouwbare bevestiging die voldoet aan de ontwerpvereisten en de technische oplevering van de installatie vergemakkelijkt.
