Ringexpansieanker PSRe M16x170/48 van het merk Dromet, elektrolytisch verzinkt. Draad M16, lengte 170 mm, verankeringsdiepte 110 mm, dikte van het te bevestigen element 48 mm, gewicht 0,28 kg. Materiaal: constructiestaal. Voor ongescheurd beton min. B20, natuursteen en volle baksteen. Beschikt over ETA 05/0
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-007
Producteigenschappen
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Schroefdraadtype M16
- Lengte [mm] 170
Beschrijving

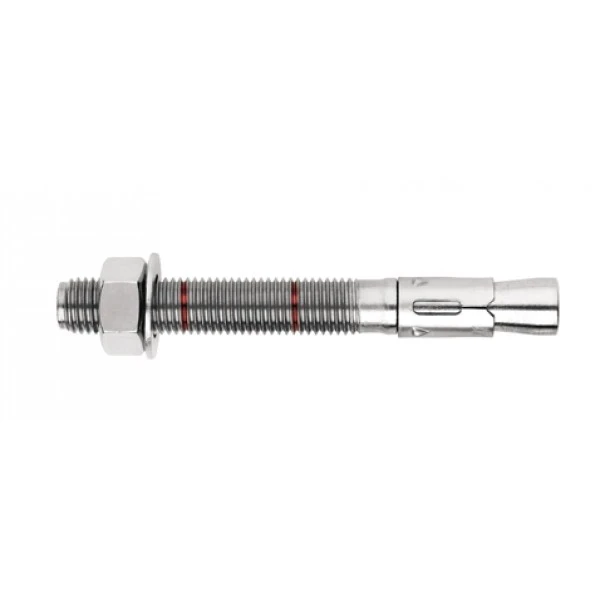

Dromet ringexpansieanker PSRe M16x170/48 verzinkt
De ringexpansieanker PSRe M16x170/48 van het merk Dromet is een stalen mechanische bevestiging bedoeld voor de duurzame montage van profielen, metalen constructies, roosters, leuningen, machines en andere uitrustingselementen in betonnen ondergronden. Dankzij de ringconstructie met moer en sluitring zorgt hij voor een betrouwbare krachtsoverdracht in ongescheurd beton vanaf klasse min. B20 (C16/20), natuursteen met een dichte structuur en volle baksteen.
De anker beschikt over de Europese Technische Goedkeuring ETA 05/0242, het CE-certificaat en de nationale goedkeuring AT-15-7574/2008, wat de overeenstemming met de veiligheidseisen bevestigt en toepassing in kritieke constructieve verbindingen mogelijk maakt. De corrosiebescherming in de vorm van elektrolytisch zink beschermt de bevestiging tegen corrosie in binnenomstandigheden en matig vochtige omgevingen.
Afmetingen en technische parameters
- Aanduiding: PSRe 16x170/48
- Draad: M16
- Boordiameter (fi): 16 mm
- Totale lengte (L): 170 mm
- Dikte van het te bevestigen element (E): 48 mm
- Verankeringsdiepte (F): 110 mm
- Boordiepte (D): 168 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ring met moer en sluitring
- Gewicht: 0,28 kg
- EAN: 5907518663800
- Verkoopeenheid: stuk

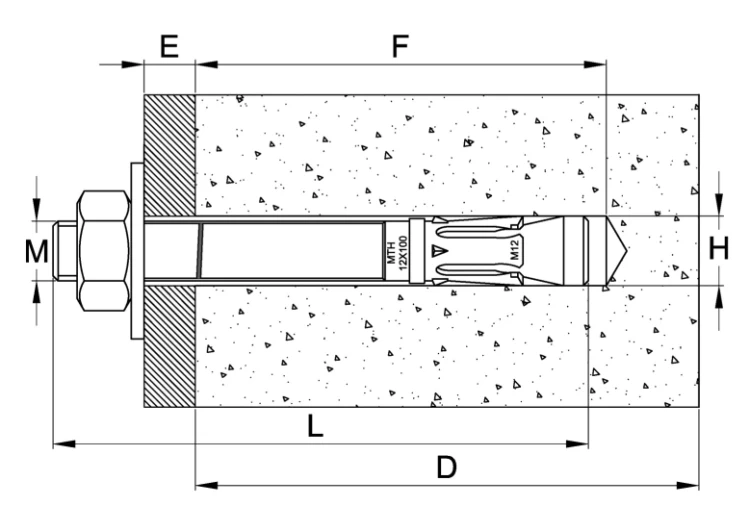

Het montageschema toont een doorsnede van de anker, geplaatst in de betonnen ondergrond. De aanduidingen op de tekening komen overeen met de belangrijkste montageafmetingen: M – draaddiameter, L – totale lengte van de anker, F – inbrengdiepte in de ondergrond, E – dikte van het te bevestigen element (uitstekend gedeelte), D – diepte van het geboorde gat, H – diameter van het montagegat.
Montageadviezen
- Boor het montagegat loodrecht op het oppervlak van de ondergrond en reinig het grondig van stof
- Breng de bevestiging in het gat aan met lichte hamerslagen
- Voer de montage uit met een momentsleutel — dit garandeert het juiste aandraaimoment
- Na het spreiden van de anker moet de sluitring onder de moer stevig worden aangedrukt tegen het te bevestigen element
- De parameters uit de Technische Goedkeuring AT-15-7574/2008 mogen niet worden overschreden
Toepassing in fotovoltaïsche installaties: De PSRe M16 ringanker is uitstekend geschikt voor het bevestigen van draagconstructies voor PV-panelen aan betonnen funderingen, voetplaten en balken. De M16-draad zorgt voor een hoge draagkracht van de verbinding, essentieel bij windbelastingen op grondgemonteerde installaties en op platte daken.
