Dromet ringanker spreidplug PSRe M14x120/12 verzinkt
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

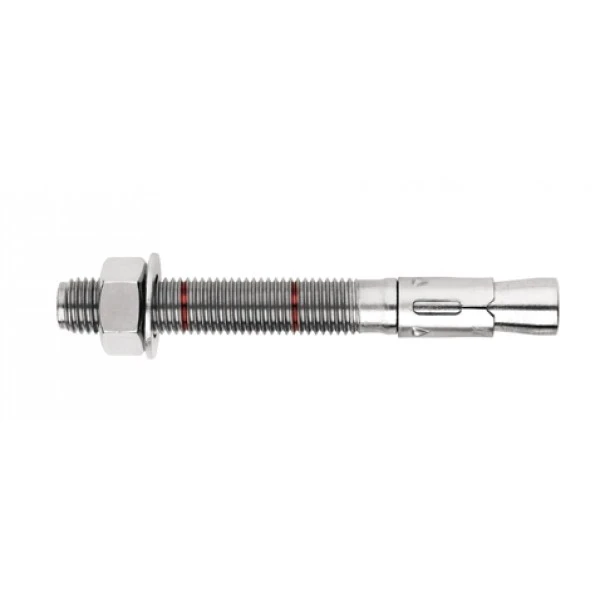

Dromet ringankerbout PSRe M14x120 verzinkt voor beton
De ringankerbout PSRe M14x120 van Dromet is een robuuste mechanische bevestiging met ringconstructie, bestemd voor duurzame bevestiging in ongescheurd beton van minimaal klasse B20 (C16/20). Hij is uitstekend geschikt voor situaties waarin een betrouwbare bevestiging van constructie-elementen vereist is — stalen profielen, constructies voor zonnepanelen, roosterplatformen, leuningen, machines en gebouwuitrusting.
Het anker beschikt over een Europese Technische Beoordeling ETA 05/0242, een CE-certificaat en een nationale technische goedkeuring AT-15-7574/2008, wat de conformiteit met de Europese veiligheidsnormen bevestigt en toepassing in constructief kritieke bevestigingspunten mogelijk maakt.
Toepassing
- Bevestiging van metalen profielen en constructies (inclusief PV-systemen)
- Montage van roosters, leuningen, hekwerken en balustrades
- Verankering van machines en apparatuur
- Bevestiging van gebouwuitrustingselementen
- Ondergronden: ongescheurd beton min. B20, natuursteen met dichte structuur, volle baksteen
Technische parameters
- Aanduiding: PSRe 14x120/12
- Draad: M14
- Boordiameter (fi): 14 mm
- Totale lengte (L): 120 mm
- Dikte van het te bevestigen element (E): 12 mm
- Verankeringsdiepte (F): 100 mm
- Boorgatdiepte (D): 150 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ring met moer en sluitring
- Gewicht: 0,14 kg
- EAN: 5902706825459
- Verkoopeenheid: stuk
Materiaal en corrosiebescherming
Het anker is vervaardigd uit constructiestaal met corrosiebescherming in de vorm van elektrolytisch verzinken. De coating biedt bescherming tegen corrosie in binnenomstandigheden en in omgevingen met een matige agressiviteit.
Montageschema en afmetingen
De tekening hiernaast toont een montagedoorsnede van het anker geplaatst in de betonnen ondergrond. De afzonderlijke symbolen betekenen:
- M — draaddiameter (M14)
- L — totale lengte van het anker (120 mm)
- F — verankeringsdiepte (100 mm)
- E — dikte van het te bevestigen element (12 mm)
- D — minimale boorgatdiepte (150 mm)
- H — diameter van het boorgat (ø14 mm)
Montageaanbevelingen
- Boor het montagegat loodrecht op het oppervlak van de ondergrond en reinig het grondig van stof
- Breng het anker in het gat met lichte hamerslagen
- Draai de moer aan met een momentsleutel — volgens de aanhaalmomentwaarden uit de technische goedkeuring
- Na het spreiden van het anker moet de sluitring onder de moer stevig aangedrukt zijn tegen het te bevestigen element
- De montageparameters en draagvermogens worden bepaald door de goedkeuring AT-15-7574/2008 — de daarin vermelde waarden mogen niet worden overschreden
Certificaten en goedkeuringen
- Europese Technische Beoordeling: ETA 05/0242
- Certificaat: CE
- Nationale Technische Goedkeuring: AT-15-7574/2008
Technische gegevens
| Schroefdraadtype | M14 |
| Lengte [mm] | 120 |
