Dromet ringanker spreidplug PSRe M6x80/22 verzinkt
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

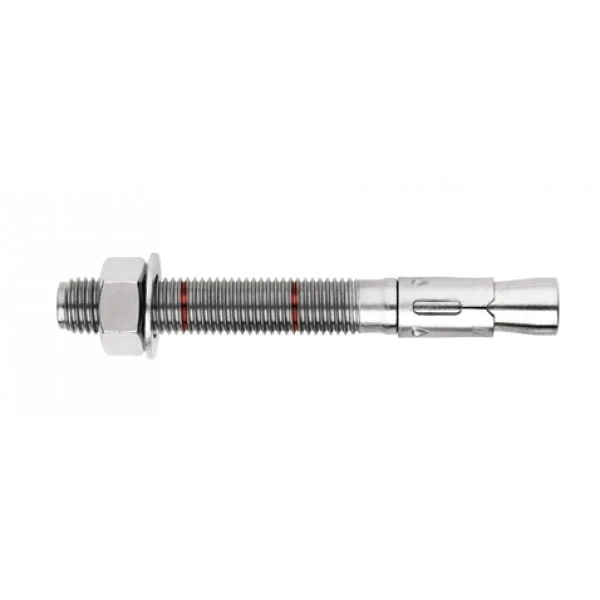

Dromet ring-expansieanker PSRe M6x80 mm verzinkt
De ringanker PSRe M6×80 van het merk Dromet is een betrouwbare expansieverbinding, bedoeld voor de duurzame bevestiging van profielen, metalen constructies, roosters, leuningen, machines en andere onderdelen van gebouwuitrusting in betonnen ondergronden. Dankzij de ringvormige constructie met moer en sluitring zorgt hij voor een stevige en herhaalbare bevestiging — met name belangrijk bij de montage van fotovoltaïsche constructies, waar de stabiliteit van de verankering bepalend is voor de veiligheid van de gehele installatie.
De anker beschikt over een Europese Technische Goedkeuring ETA 05/0242, een CE-certificaat en een nationale goedkeuring AT-15-7574/2008, wat de conformiteit met de normen bevestigt en toepassing mogelijk maakt in projecten die gedocumenteerde draagvermogensparameters vereisen.
Toegestane montageondergronden
- Ongescheurd beton min. B20 (C16/20)
- Natuursteen met dichte structuur
- Volle baksteen
Technische parameters
- Aanduiding: PSRe 6x80/22
- Schroefdraad: M6
- Boordiameter (fi): 6 mm
- Totale lengte (L): 80 mm
- Dikte van het te bevestigen onderdeel (E): 22 mm
- Verankeringsdiepte (F): 55 mm
- Boorgatdiepte (D): 100 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ringvormig met moer en sluitring
- Gewicht: 0,016 kg
- EAN: 5907518616813
- Verkoopeenheid: stuk
Montageschema en maataanduidingen

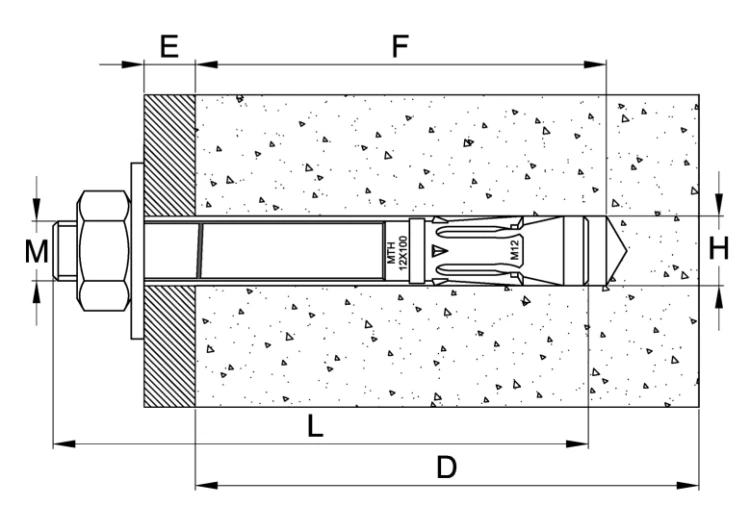

De doorsnedetekening toont de anker geplaatst in de betonnen ondergrond met de belangrijkste montagematen: M – schroefdraaddiameter, E – dikte van het te bevestigen onderdeel (uitsteek), F – verankeringsdiepte, L – totale lengte van de anker, D – vereiste boorgatdiepte, H – diameter van het boorgat in de ondergrond.
Montageaanbevelingen
- Boor het montagegat loodrecht op het vlak van de ondergrond
- Reinig het geboorde gat van stof en boorresten
- Breng de anker aan met lichte hamerslagen
- Draai de moer aan met een momentsleutel
- Na het spreiden van de anker moet de sluitring onder de moer stevig worden aangedrukt tegen het te bevestigen onderdeel
- De parameters uit de Technische Goedkeuring AT-15-7574/2008 mogen niet worden overschreden
Technische gegevens
| Schroefdraadtype | M6 |
| Lengte [mm] | 80 |
