Dromet ringankerbout PSRe M8x130/60 verzinkt
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

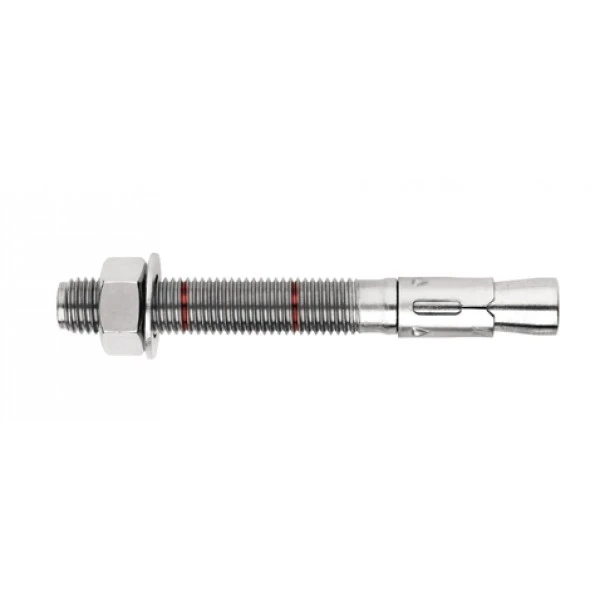

Dromet ringspreidanker PSRe M8x130/60, verzinkt staal
De ringanker PSRe 8x130/60 van het merk Dromet is een beproefde oplossing voor het duurzaam bevestigen van montageprofielen, metalen constructies, roosters, leuningen, machines en andere uitrustingselementen van gebouwen. Hij is ontworpen voor ondergronden van ongescheurd beton min. B20, natuursteen met een dichte structuur en volle baksteen — typische ondergronden die worden aangetroffen op zonne-energie-, industriële en infrastructuurprojecten.
De ringconstructie met moer en sluitring zorgt voor betrouwbare expansie in het montagegat en een hoog draagvermogen. De anker is vervaardigd uit constructiestaal met een corrosiebescherming in de vorm van elektrolytische verzinking, wat corrosiebestendigheid garandeert onder binnen- en matig vochtige omstandigheden.
Certificaten en goedkeuringen
De anker beschikt over een Europese Technische Goedkeuring ETA 05/0242 en een CE-certificaat, en valt bovendien onder de nationale goedkeuring AT-15-7574/2008. Hierdoor kan hij worden toegepast bij verantwoordelijke constructieve bevestigingen, waarbij een gedocumenteerd draagvermogen en normconformiteit vereist zijn.
Technische parameters
- Aanduiding: PSRe 8x130/60
- Draad: M8
- Boordiameter (fi): 8 mm
- Totale lengte (L): 130 mm
- Dikte van het te bevestigen onderdeel (E): 60 mm
- Verankeringsdiepte (F): 65 mm
- Gatdiepte (D): 100 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ringvormig met moer en sluitring
- Gewicht: 0,046 kg
- EAN: 5907518696792
- Verkoopeenheid: stuk

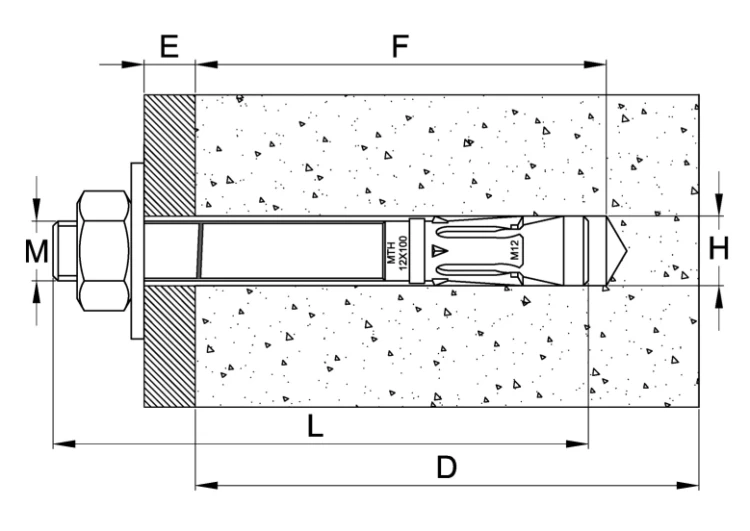

Montageschema en maataanduidingen
De doorsnedetekening toont de correcte plaatsing van de anker in de betonnen ondergrond. De belangrijkste montagematen zijn op het schema aangegeven:
- M — draaddiameter van de anker
- E — dikte van het te bevestigen onderdeel (afstand van het oppervlak van de ondergrond tot de moer)
- F — verankeringsdiepte in de ondergrond
- L — totale lengte van de anker
- D — minimale diepte van het geboorde gat
- H — diameter van het geboorde gat
Montageaanbevelingen
- Het montagegat moet loodrecht op het oppervlak van de ondergrond worden geboord en grondig worden ontstoft
- Breng de anker in het gat aan met lichte hamerslagen
- Draai aan met een momentsleutel — overschrijd het in de goedkeuring vermelde aandraaimoment niet
- Na het spreiden van de anker moet de sluitring onder de moer stevig aangedrukt zijn tegen het te bevestigen onderdeel
- Montage- en draagvermogensparameters conform de Technische Goedkeuring AT-15-7574/2008 — deze mogen niet worden overschreden
Toepassing in zonne-energie-installaties
De PSRe M8-anker wordt door installatieteams graag gebruikt voor het verankeren van PV-draagconstructies in plafonds, wanden en betonnen funderingen. Dankzij de ETA- en CE-certificering vormt hij een betrouwbare bevestiging die voldoet aan de ontwerpvereisten en de technische oplevering van de installatie vergemakkelijkt.
Technische gegevens
| Schroefdraadtype | M8 |
| Lengte [mm] | 130 |
