Dromet ringexpansieanker PSRe M10x230/150 verzinkt
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

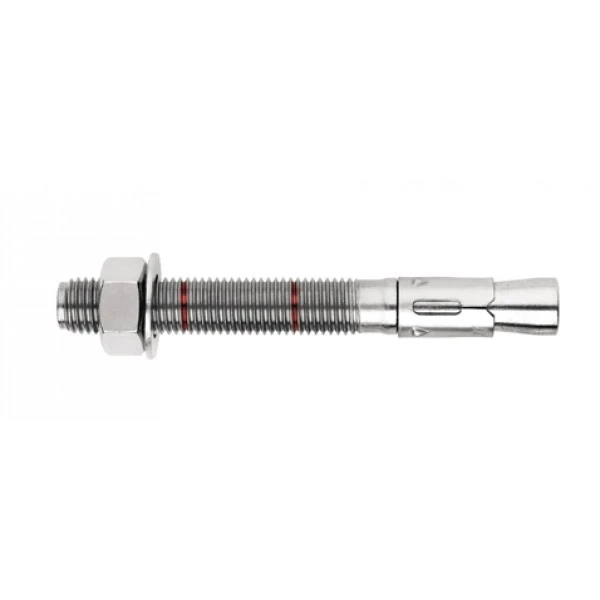

Dromet ring-spreidanker PSRe 10x230/150 verzinkt
De ringanker PSRe 10x230/150 van het merk Dromet is een beproefde mechanische verbinding met een ringconstructie, bedoeld voor permanente bevestiging in ongescheurd beton van minimaal klasse B20. Dankzij de certificering ETA 05/0242, de CE-markering en de nationale technische goedkeuring AT-15-7574/2008 voldoet hij aan de hoogste normeisen — hij kan worden toegepast in kritieke constructieve verbindingen zonder risico dat het ontwerp door de toezichthoudende inspecteur wordt afgekeurd.
De anker wordt compleet geleverd — met moer en sluitring — waardoor er op de bouwplaats geen extra onderdelen hoeven te worden gezocht en de montage sneller verloopt.
Toepassing
De PSRe-anker is bedoeld voor het bevestigen van profielen en metalen constructies, roosterplaten, leuningen, balustrades, machines en andere constructie-elementen en gebouwuitrusting. Toegestane ondergronden zijn:
- Ongescheurd beton van minimaal klasse B20
- Natuursteen met een dichte structuur
- Volle baksteen
Technische parameters
- Aanduiding: PSRe 10x230/150
- Draad: M10
- Boordiameter (fi): 10 mm
- Totale lengte (L): 230 mm
- Dikte van het te bevestigen element (E): 150 mm
- Verankeringsdiepte (F): 70 mm
- Boorgatdiepte (D): 110 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ring met moer en sluitring
- Gewicht: 0,128 kg
- EAN: 5907518679238
- Verkoopeenheid: stuk
Certificaten en goedkeuringen
- Europese Technische Goedkeuring: ETA 05/0242
- Certificaat: CE
- Nationale technische goedkeuring: AT-15-7574/2008
Montageadviezen
Het montagegat moet loodrecht op het oppervlak van de ondergrond worden geboord en vervolgens grondig worden gereinigd van stof en boorgruis. De verbinding moet met lichte hamerslagen in het gat kunnen worden ingebracht. Het aandraaien van de moer moet worden uitgevoerd met een momentsleutel — na het spreiden van het anker moet de sluitring onder de moer stevig tegen het te bevestigen element worden aangedrukt. De montageparameters (aandraaimoment, hart-op-hartafstanden, afstanden tot de rand) worden vastgelegd in de technische goedkeuring AT-15-7574/2008 — de daarin opgenomen waarden mogen niet worden overschreden.
Technische gegevens
| Schroefdraadtype | M10 |
| Lengte [mm] | 230 |
