Dromet ringexpansieanker PSRe M16x170/48 verzinkt
Ringexpansieanker PSRe M16x170/48 van het merk Dromet is een stalen mechanische verbinding bestemd voor de duurzame bevestiging van profielen, metalen constructies, roosters, leuningen, machines en andere uitrustingselementen van een object in betonnen ondergronden. Dankzij de ringconstructie met moer en sluitring zorgt hij voor een betrouwbare krachtsoverdracht in ongescheurd beton vanaf klasse min. B20 (C16/20), natuursteen met een compacte structuur en volle baksteen.
De anker beschikt over een Europese Technische Goedkeuring ETA 05/0242, een CE-certificaat en een nationale goedkeuring AT-15-7574/2008, wat de conformiteit met de veiligheidseisen bevestigt en toepassing in verantwoorde constructieve verbindingen mogelijk maakt. De corrosiebescherming in de vorm van elektrolytisch zink beschermt de bevestiging tegen corrosie in binnen- en matig vochtige omstandigheden.
Afmetingen en technische parameters
- Draad: M16
- Totale lengte (L): 170 mm
- Verankeringsdiepte (F): 110 mm
- Dikte van het te bevestigen element (E): 48 mm
- Boorgatdiepte (D): 168 mm
- Boordiameter: ∅16 mm
- Gewicht: 0,28 kg
- Type constructie: ring
- Materiaal: constructiestaal
- Corrosiebescherming: elektrolytisch verzinkt
- EAN: 5907518663800
- Verkoopeenheid: stuk

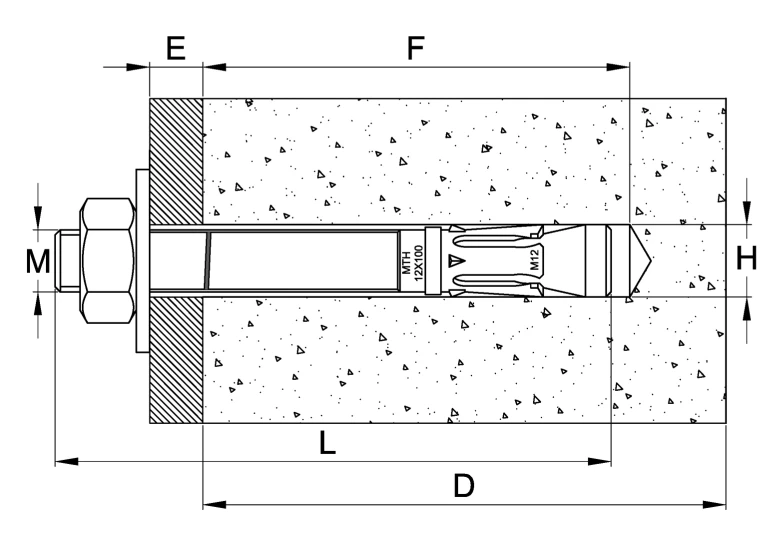

Het montageschema toont een doorsnede van de anker die in de betonnen ondergrond is verankerd. De aanduidingen op de tekening komen overeen met de belangrijkste montageafmetingen: M – draaddiameter, L – totale lengte van de anker, F – verankeringsdiepte in de ondergrond, E – dikte van het te bevestigen element (uitstekend deel), D – diepte van het geboorde gat, H – diameter van het montagegat.
Montageaanbevelingen
- Boor het montagegat loodrecht op het vlak van de ondergrond en reinig het grondig van stof
- Breng de bevestiging in het gat aan met lichte hamerslagen
- Voer de montage uit met een momentsleutel — dit garandeert het juiste aandraaimoment
- Na het expanderen van de anker moet de sluitring onder de moer stevig aangedrukt zijn tegen het te bevestigen element
- De parameters vermeld in de Technische Goedkeuring AT-15-7574/2008 mogen niet worden overschreden
Toepassing in fotovoltaïsche installaties: De ringanker PSRe M16 is uitstekend geschikt voor het bevestigen van draagconstructies voor PV-panelen aan betonnen funderingen, voetplaten en balken. Het M16-draad zorgt voor een hoge draagkracht van de verbinding, essentieel bij windbelastingen die inwerken op grondgebonden installaties en op platte daken.
