Dromet ringkop spouwanker PSRe M20x170/23 verzinkt
Laat feedback achter over het product
Ringanker PSRe M20×170/23 van het merk Dromet, elektrolytisch verzinkt. Draad M20, totale lengte 170 mm, verankeringsdiepte 135 mm, dikte van het te bevestigen element 23 mm, boordiameter ø20 mm. Materiaal: constructiestaal. Gewicht 0,43 kg. Voor ongescheurd beton min. B20, natuurst
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-008
Producteigenschappen
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Schroefdraadtype M20
- Lengte [mm] 170
Beschrijving

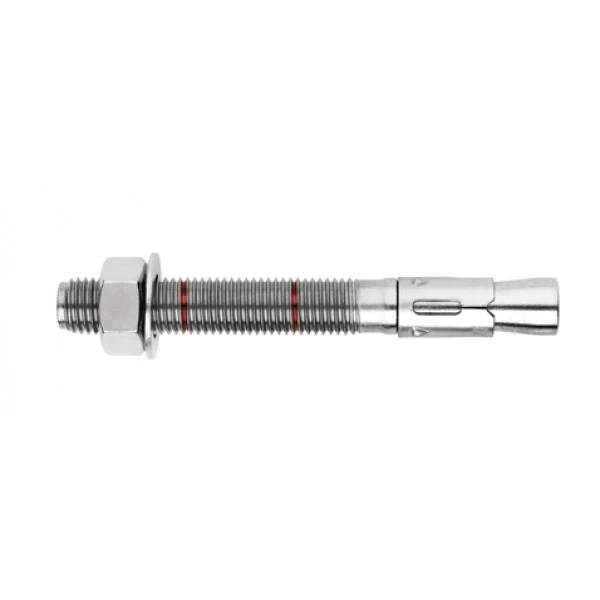

Dromet ringankerbout PSRe M20×170/23 verzinkt voor beton
Ringanker PSRe 20×170/23 van het merk Dromet is een stevige spreidverbinding met een ringvormige constructie, bedoeld voor duurzame bevestiging van montageprofielen, metalen constructies, roosters, leuningen, machines en andere constructie-elementen en gebouwuitrusting. Dankzij de M20-schroefdraad en een totale lengte van 170 mm biedt hij een hoge draagkracht bij veeleisende toepassingen — waaronder de montage van zware draagconstructies voor fotovoltaïsche installaties.
De anker is bestemd voor bevestiging in ondergronden van ongescheurd beton, minimaal klasse B20, natuursteen met een dichte structuur en massieve baksteen. Hij beschikt over de Europese Technische Goedkeuring ETA 05/0242, het CE-certificaat en de nationale Technische Goedkeuring AT-15-7574/2008, wat bevestigt dat aan de hoogste veiligheids- en draagkrachtnormen wordt voldaan.
Technische parameters
- Aanduiding: PSRe 20x170/23
- Schroefdraad: M20
- Boordiameter (fi): 20 mm
- Totale lengte (L): 170 mm
- Dikte van het te bevestigen element (E): 23 mm
- Verankeringsdiepte (F): 135 mm
- Boorgatdiepte (D): 206 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ringvormig met moer en sluitring
- Gewicht: 0,43 kg
- EAN: 5902706889949
- Verkoopeenheid: stuk

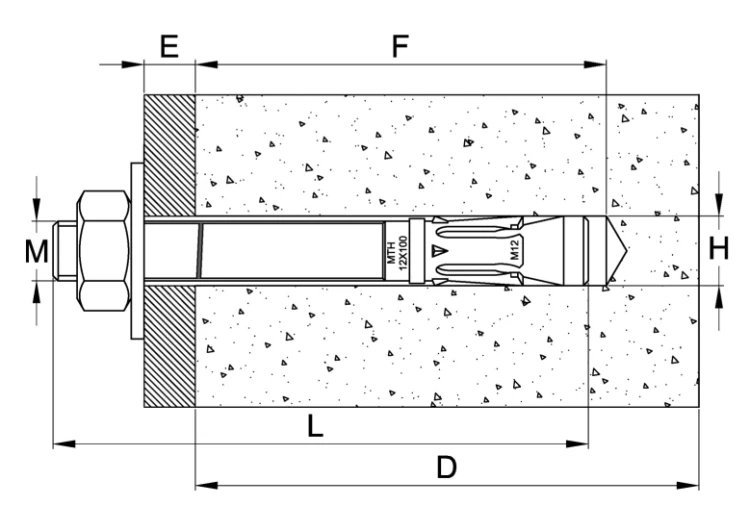

Aanduidingen op de doorsnedetekening:
- M — schroefdraaddiameter van de anker
- E — dikte van het te bevestigen element (uitstekend deel)
- F — verankeringsdiepte in de ondergrond
- L — totale lengte van de anker
- D — diepte van het montagegat
- H — diameter van het gat in de ondergrond
Montageaanbevelingen
- Het montagegat moet loodrecht op het oppervlak van de ondergrond worden geboord en grondig worden ontstoft
- De verbinding moet met lichte hamerslagen kunnen worden ingebracht
- De montage dient te worden uitgevoerd met een momentsleutel
- Na het spreiden van de verbinding moet de sluitring onder de moer stevig worden aangedrukt tegen het te bevestigen element
- De parameters uit de Technische Goedkeuring AT-15-7574/2008 mogen niet worden overschreden
Certificaten en goedkeuringen
- Europese Technische Goedkeuring: ETA 05/0242
- Certificaat: CE
- Nationale Technische Goedkeuring: AT-15-7574/2008
De PSRe-ringanker van Dromet is een beproefde en gecertificeerde spreidverbinding die professionele installatieteams een betrouwbare en duurzame bevestiging biedt in beton- en steenondergronden. De complete levering met moer en sluitring maakt het mogelijk direct met de montage te beginnen, zonder extra accessoires te hoeven bestellen.
