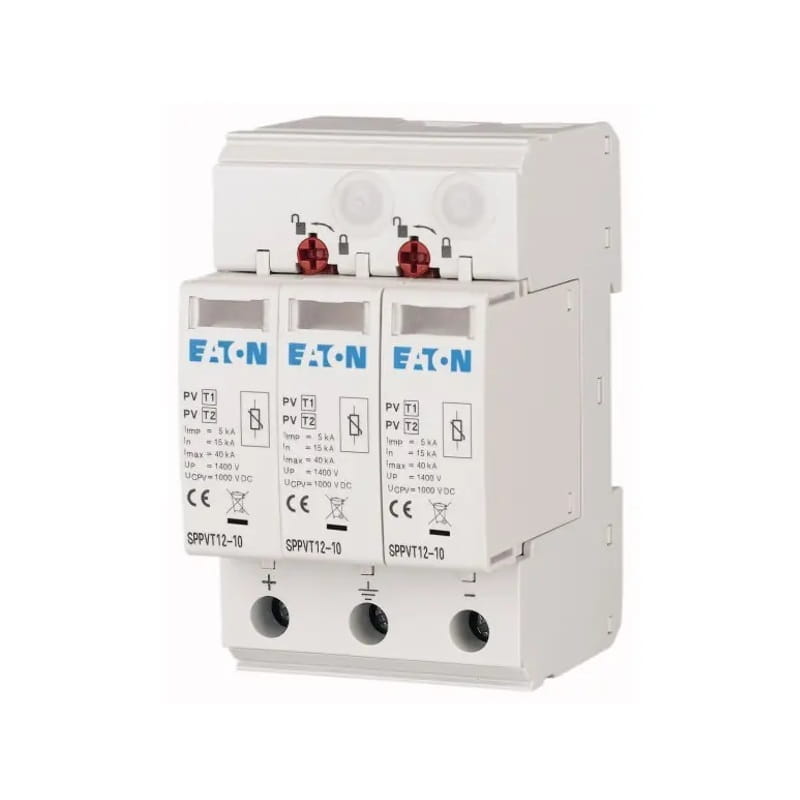

Eaton Overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1000V 2P+N 15kA 3,7kV
Laat feedback achter over het product
Overspanningsbeveiliging DC Type 1+2 voor fotovoltaïsche installaties 1000V 2P+N, afvoerstroom 15kA, beschermingsniveau 3,7kV. Vervangbare modules, optische statusaanduiding, weerstand 40kA, montage op DIN-rail TH-35.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Kies een variant:
Afzonderlijke varianten kunnen verschillen in prijs
Hoeveelheid
Productcode:
Producteigenschappen
[PIM] ograniczniki-przepiec #93
- Toepassing DC (fotovoltaïsch)
- Type overspanningsbeveiliging (SPD-klasse) T1+T2 (B+C)
- Nominale spanning [V] 1000V DC
- Aantal polen 2P+N
- Bliksemstroom (Iimp/In) [kA] 15 kA
- Merk EATON
- Beschermingsniveau (Up) [kV] 3,7 kV
Beschrijving
Overspanningsbeveiliging PV DC Type 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Overspanningsbeveiliging PV DC Type 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON is een apparaat dat is ontworpen om elektrische installaties te beschermen tegen overspanningen die kunnen optreden als gevolg van blikseminslag of storingen in het transmissienetwerk.
De functie van deze overspanningsbeveiliging is het verkorten van de doorstroomtijd en het beperken van de frequentie van de vervolgstroom, met als doel de netwerkcomponenten te beschermen. Deze beveiliging is speciaal geschikt voor gebruik in fotovoltaïsche PV-installaties, zowel geaard als ongeaard. Het biedt verwisselbare modules en optische indicatoren die de activering signaleren.
De SPPVT-serie overspanningsbeveiligingen kenmerkt zich door een bliksemstroombestendigheid tot 40 kA en heeft een kortsluitvastheid ISCPV tot 1000 A, wat ze een betrouwbare keuze maakt voor het waarborgen van de veiligheid van fotovoltaïsche systemen.
Specificatie
| Parameter | Waarde |
|---|---|
| Fabrikant | EATON |
| Voor netwerk | DC (Fotovoltaïsch PV) |
| Beveiligingsklasse | B+C (Type 1+2) |
| Aantal polen | 3 |
| Nominale bliksemstroom (In) | 15kA |
| Spanningsbeschermingsniveau | 3,7kV |
| Breedte uitgedrukt in aantal modules | 3 |
| Nominale bedrijfsspanning | 1000 V |
| IP-beschermingsgraad | IP20 |
| Maximale bliksemstroom | 40 kA |
| Netwerkconfiguratie | IT |
| Aantal geleiders | 2 |
| Nominale bliksemstroom - piekwaarde (8/20) | 15 kA |
| Nominale DC-spanning | 1000 V |
| Maximale bliksemstroom (8/20) | 40 kA |
| Hoogste continue bedrijfsspanning DC | 1050 V |
| Montagemethode | DIN-rail TH-35 mm |
| Afmeting | 3 modules |
| Maximale spanning van fotovoltaïsche installatie | 1050 V |
| Maximale geleiderdiameter (enkel-/meerdraads) | 35 mm² |
| Maximale geleiderdiameter flexibel | 25 mm² |
| Activeringsignalering op apparaat | optisch |
| Type 2 | JA |
