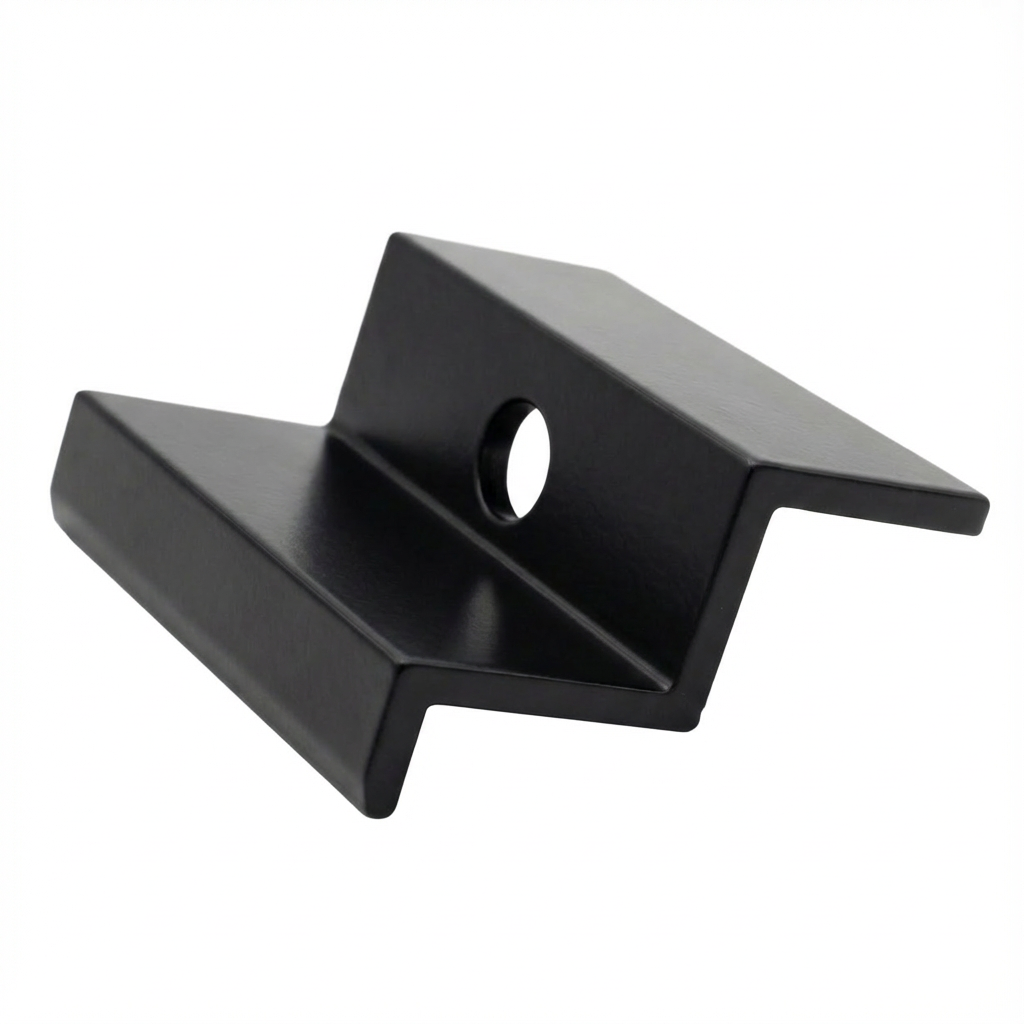

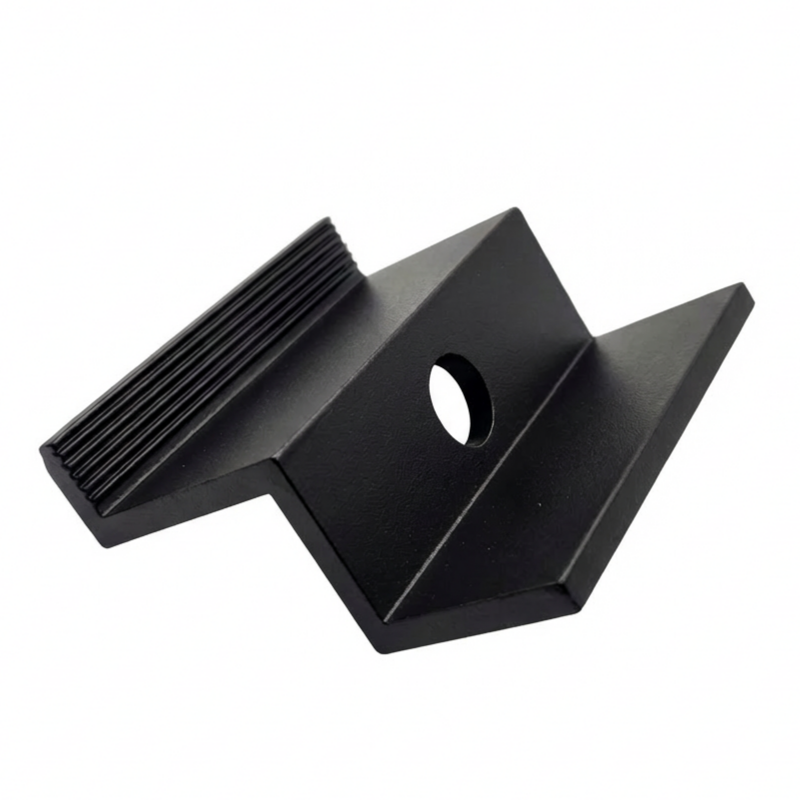

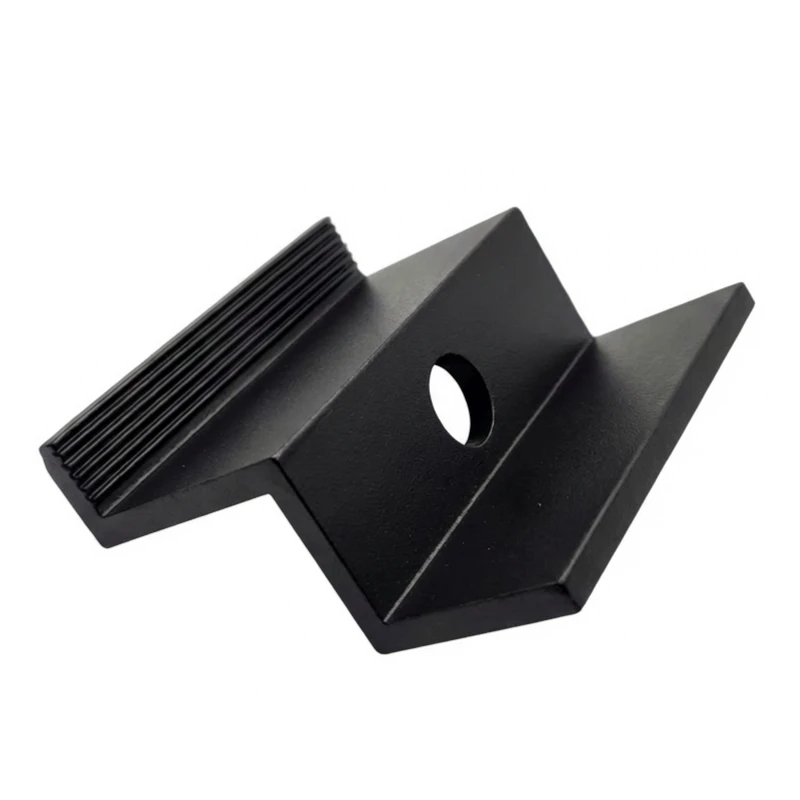

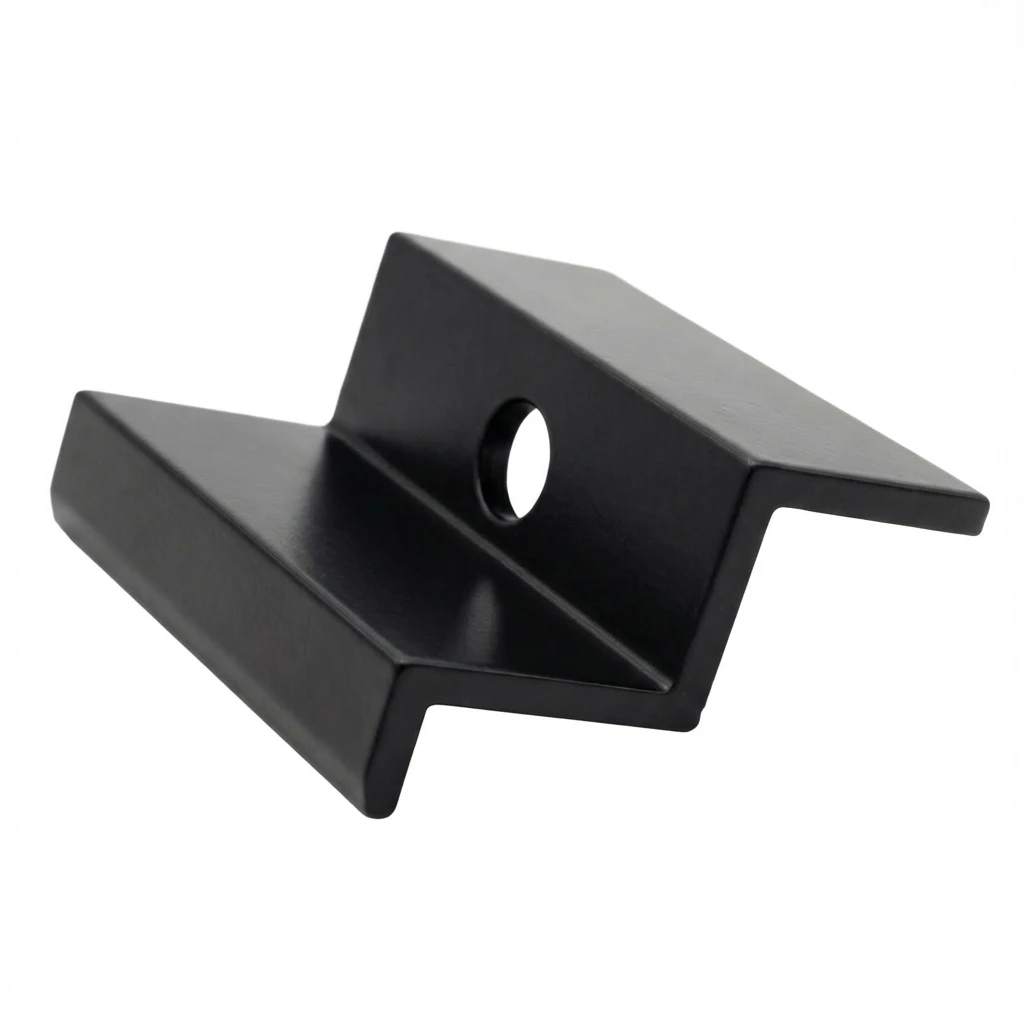

Eindklem H40 L50 gelakt zwart
Laat feedback achter over het product
Eindklem voor PV-modules met 40 mm frame, vervaardigd uit aluminium EN AW 6063-T66 met zwarte gelakte afwerking. Bestemd voor bevestiging van randpanelen in een rij op aluminium profielen. Montagegat diameter M8, hoge corrosie- en weerbestendigheid.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: PV-03-79
Producteigenschappen
[PIM] Klemy #34
- Type klem Eindklem
- Paneeldikte [mm] 40
- Kleur Zwart
- Aardpen Nee
- Bijgeleverd toebehoren Zonder accessoires
Beschrijving
Eindklem H40 L50 - zwart met pin
Eindklem H40 is een professioneel montage-element bestemd voor de bevestiging van fotovoltaïsche modules met een framehoogte van 40 mm. Vervaardigd uit hoogwaardig aluminiumlegering 6063-T66, zorgt het voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element heeft een zwart gelakte afwerking, die het extra beschermt tegen weersinvloeden en de installatie een esthetische uitstraling geeft.
De eindklem is ideaal voor panelen die afzonderlijk of op eindposities in een rij worden gemonteerd.

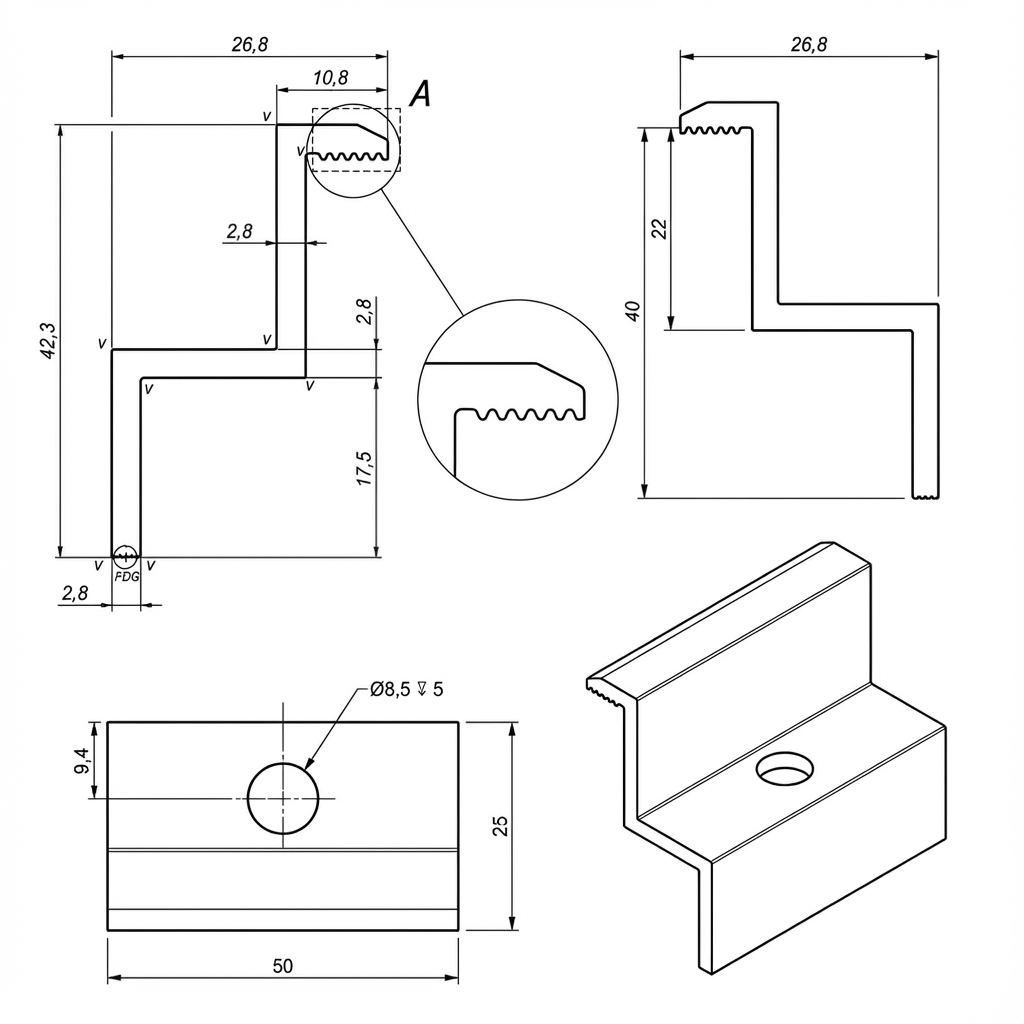

Technische gegevens
- Framehoogte module: 40 mm
- Totale hoogte: 42,8 mm
- Diameter montagegat: 8,5 (M8)
- Materiaal: aluminium EN AW 6063-T66
- Afwerking: zwarte lak
- Aanbevolen aanhaalmoment: waarde afhankelijk van documentatie PV-modulefabrikant
- Gebruikte schroeven: M8
Toepassing
De eindklem is een essentieel bevestigingselement in installaties van zonnepanelen – het dient voor de bevestiging van eindpanelen in een rij aan het aluminiumprofiel. Het product is bestemd voor de montage van zonnepanelen op platte en hellende daken. Gebruik de eindklem voor de bevestiging van panelen aan het begin en einde van elke rij. Tussen aangrenzende panelen in een rij moeten middenklemmen worden gebruikt.
Compatibiliteit
- Aluminiumprofielen aangepast voor zeskantschroeven
- Aluminiumprofielen voor T-schroeven
- Trapeziumprofielen voor daken met trapeziumplaat
Voordelen
- Hoogwaardig materiaal – vervaardigd uit aluminium EN AW 6063-T66, gekenmerkt door hoge weerstand tegen weersomstandigheden
- Duurzaamheid – hoge kwaliteit van uitvoering garandeert duurzame bevestiging van de constructie van fotovoltaïsche panelen
- Corrosiebestendigheid – bestand tegen externe factoren en corrosie
- Mechanische sterkte – bestand tegen stoten en mechanische beschadigingen
- Esthetiek – zwart gelakte afwerking zorgt voor een aantrekkelijk uiterlijk van de PV-installatie
- Ideaal voor afzonderlijke panelen – uitstekende oplossing voor modules die afzonderlijk of op eindposities in een rij worden gemonteerd
Montage-instructies
- Monteer de klem met behulp van een schuifmoer en M8-schroef
- Draai de schroef aan met een kracht volgens de aanbevelingen van de PV-modulefabrikant
- Voor elke rij panelen zijn minimaal vier eindklemmen nodig – twee aan het begin, twee aan het einde van de panelenrij
Inhoud verpakking Eindklem H40. Let op: schroeven, moeren en schuifmoeren moeten afzonderlijk worden aangeschaft.
