Eindpaal rechts/links ø 42,4x1060mm AISI304 2 glashouders vloermontage
Laat feedback achter over het product
Eindpaal voor balustrade van roestvrij staal AISI 304 ø 42,4 mm, hoogte 1060 mm, satijnen afwerking. Compleet set met 2 glashouders voor glas 6-10,76 mm, leuningverbinder (hoogte 80 mm) en voetafdekking.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 000-558
Producteigenschappen
[PIM] slupki-balustradowe #134
- Materiaal AISI 304
- Afwerking Satijn
- Montagesysteem 42,4 mm
Beschrijving

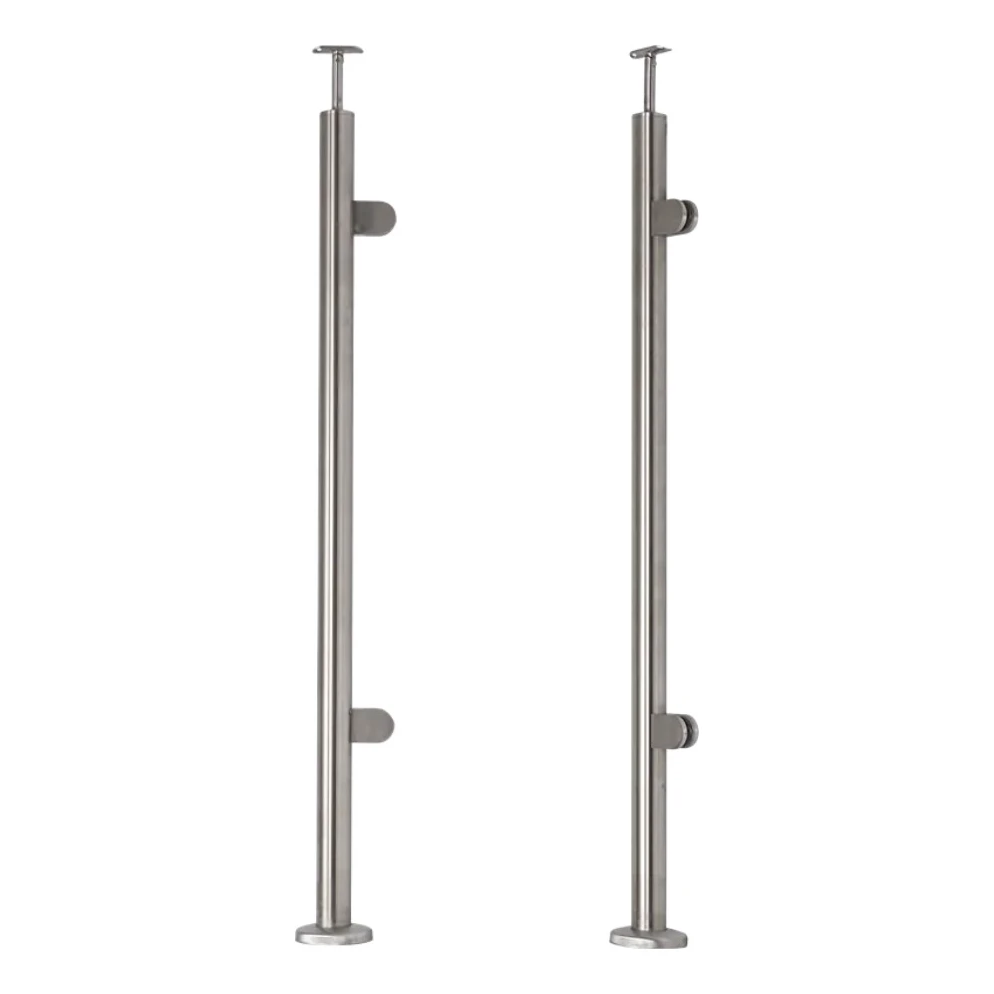

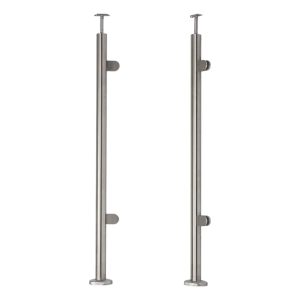

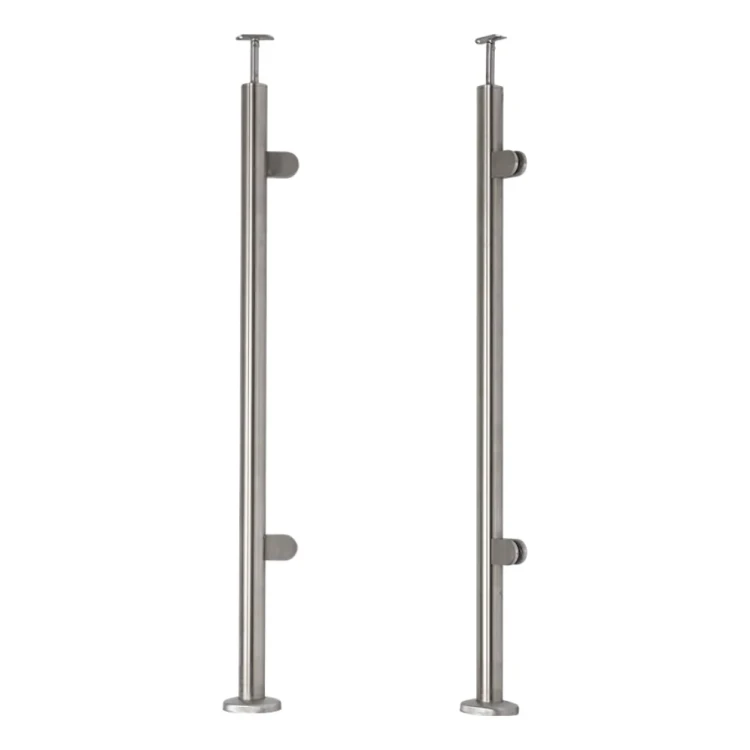

Eindpaal voor balustrade van roestvrij staal ø 42,4 mm met glashouders
Eindpaal rechts/links voor balustrade van roestvrij staal AISI 304 met satijnen afwerking (geslepen). Compleet set bestemd voor de bouw van balkon- en trapbalustraden met glasvulling. Paal voor vloermontage, uitgerust met 2 glashouders, leuningverbinder en voetafdekking — klaar voor snelle installatie.
Hoofdkenmerken van de paal
- Materiaal: roestvrij staal AISI 304 — hoge corrosieweerstand en mechanische beschadiging
- Afwerking: satijn (geslepen)
- Paaldiameter: ø 42,4 mm, wanddikte: 2 mm
- Paalhoogte: 1060 mm
- Totale hoogte met leuning: 1102,4 mm
- Type: eindpaal rechts/links — universeel, past bij verschillende architectonische ontwerpen
- Montagemethode: in de vloer
- Glashouders: 2 st.
- Glasdikte bereik: 6–10,76 mm (inclusief rubberen strips voor glas 8 mm)
- Gewicht: 3,2 kg

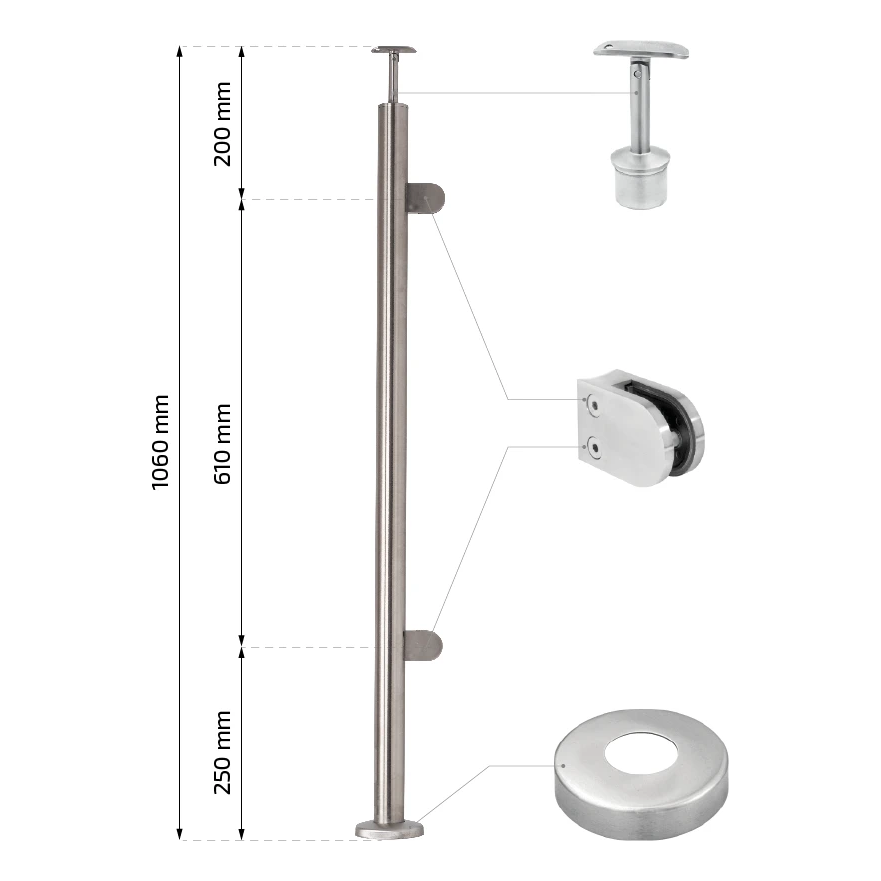

Plaatsing van houders op de paal
De glashouders zijn symmetrisch op de paal geplaatst. De afstand van de bovenkant van de paal tot de as van de bovenste houder is 200 mm, de hartafstand tussen de houders is 610 mm, en de afstand van de onderste houder tot de voet — 250 mm. Montagegaten van de houders: 2× M8.
Inhoud van de set
- Paal ø 42,4 × 2 mm, hoogte 1060 mm
- Leuningverbinder (bovenste steun) — hoogte 80 mm, pen ø 14 mm, aangepast voor leuning ø 42,4 mm
- Glashouders — 2 st., afmetingen 50 × 40 × 40 mm, montagegat ø 8,5 mm
- Voetafdekking (rozet) — diameter 105 mm, hoogte 20 mm, gat ø 42,4 mm
- Complete set rubberen strips voor glas 8 mm

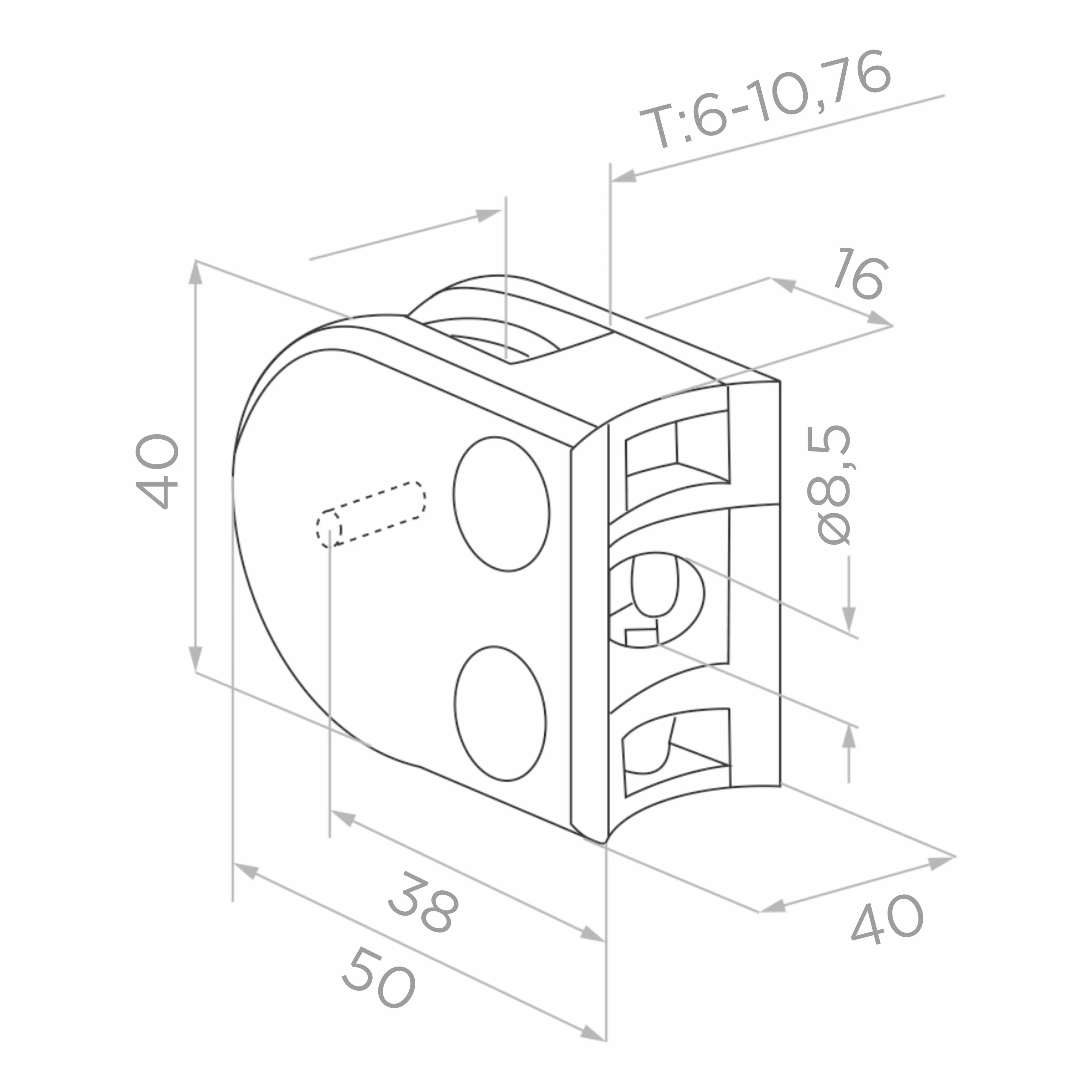

Afmetingen glashouder
- Totale lengte: 50 mm, montagedeel: 38 mm
- Hoogte: 40 mm
- Breedte: 40 mm
- Glasdikte bereik: 6–10,76 mm
- Afstand glasrand tot vergrendelingsas: 16 mm
- Diameter montagegat: ø 8,5 mm

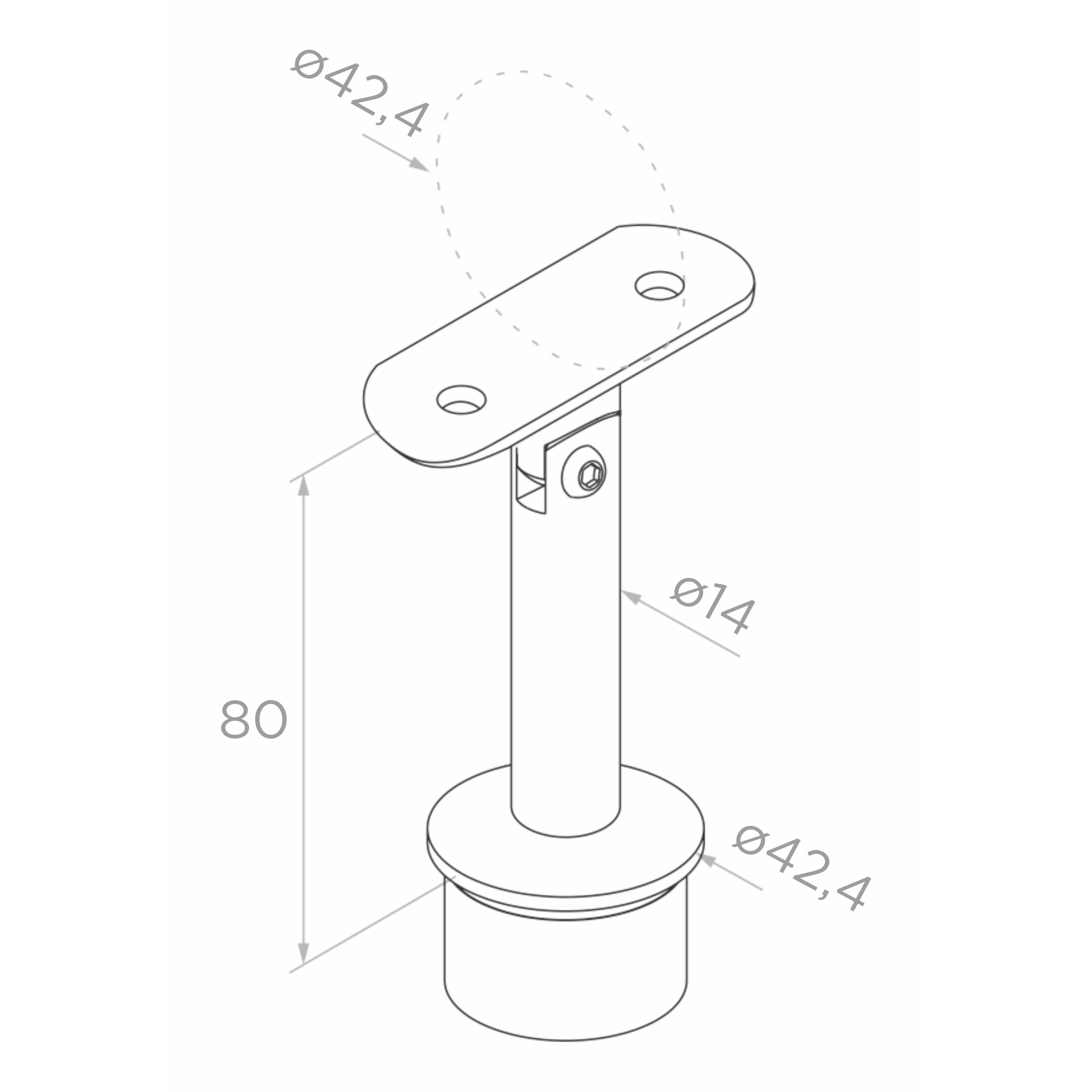

Leuningverbinder (bovenste steun)
Verstelbare leuningverbinder met hoogte 80 mm en pen ø 14 mm die in de pijp van de paal wordt geplaatst. Bovenste platform aangepast voor leuning ø 42,4 mm met mogelijkheid tot hellingshoek aanpassing. Hierdoor is de montage van de leuning eenvoudiger en kan de paal worden aangepast aan specifieke bouwplaatsomstandigheden. Bij ongelijkheden in de vloer kan de paal extra worden ingekort.

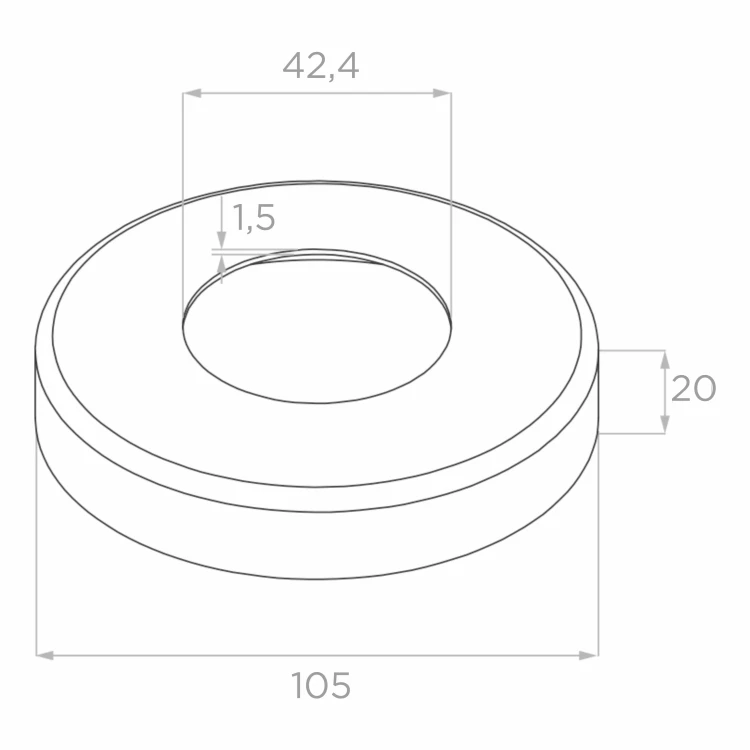

Voetafdekking (rozet)
Decoratieve rozet met buitendiameter 105 mm en hoogte 20 mm die het montagepunt van de paal in de vloer esthetisch afdekt. Binnengat ø 42,4 mm, materiaaldikte flens 1,5 mm.

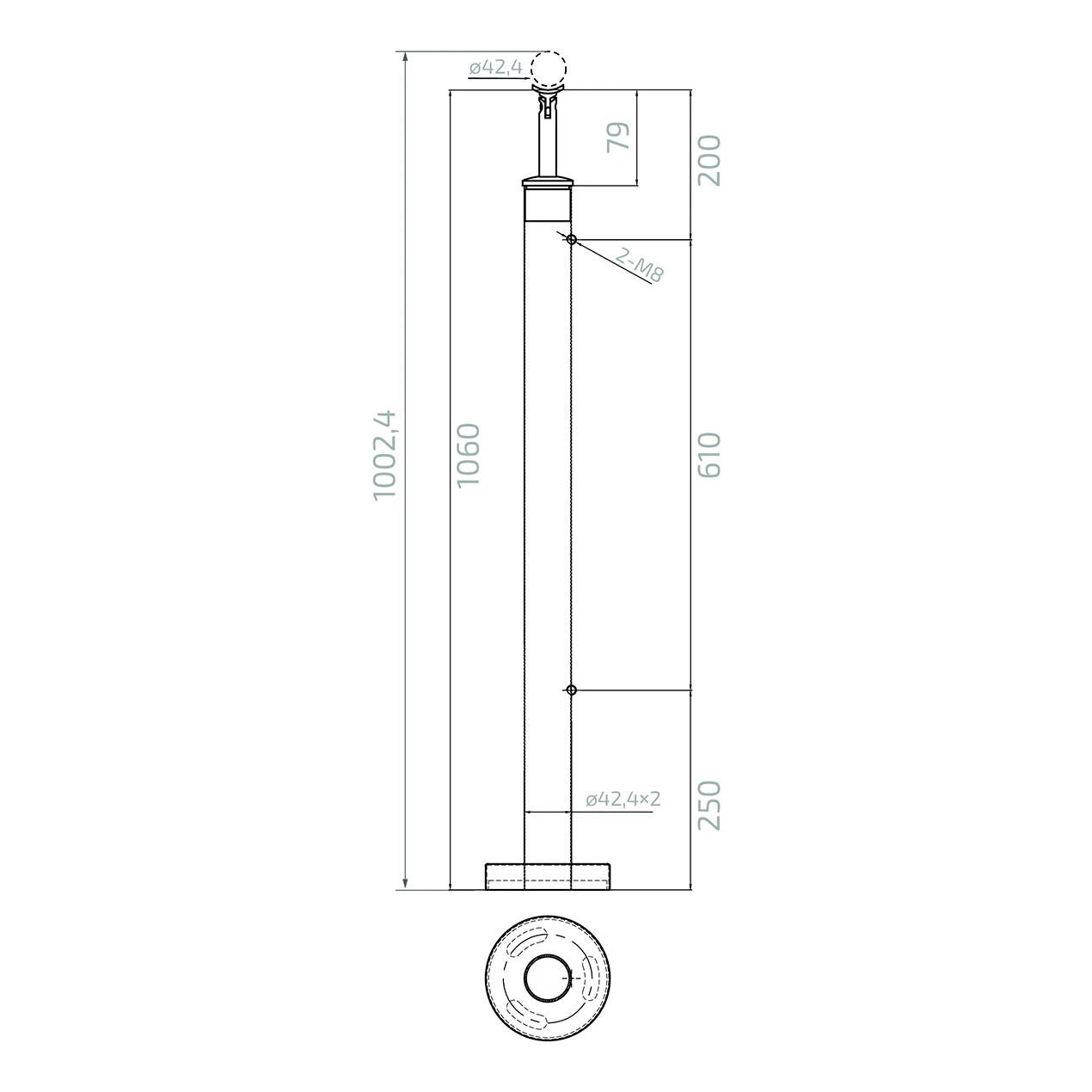

Montageafmetingen paal
- Pijpdiameter: ø 42,4 × 2 mm
- Paalhoogte: 1060 mm
- Hoogte van voet tot leuningas: 1002,4 mm
- Hoogte leuningsteun: 79 mm
- Afstand bovenste houder – bovenkant paal: 200 mm
- Hartafstand houders (as–as): 610 mm
- Afstand onderste houder – voet: 250 mm
- Montagegaten houders: 2× M8
- Leuningdiameter: ø 42,4 mm
Belangrijke montage-informatie
De bij het product geleverde verbinders en leuningbevestigingen zijn niet permanent bevestigd. Het wordt aanbevolen om gespecialiseerde anaerobe lijm voor roestvrij staal te gebruiken om een juiste bevestiging te waarborgen. Bij montage van glas met een andere dikte dan 8 mm moeten rubberen strips in de juiste maat worden aangeschaft.
