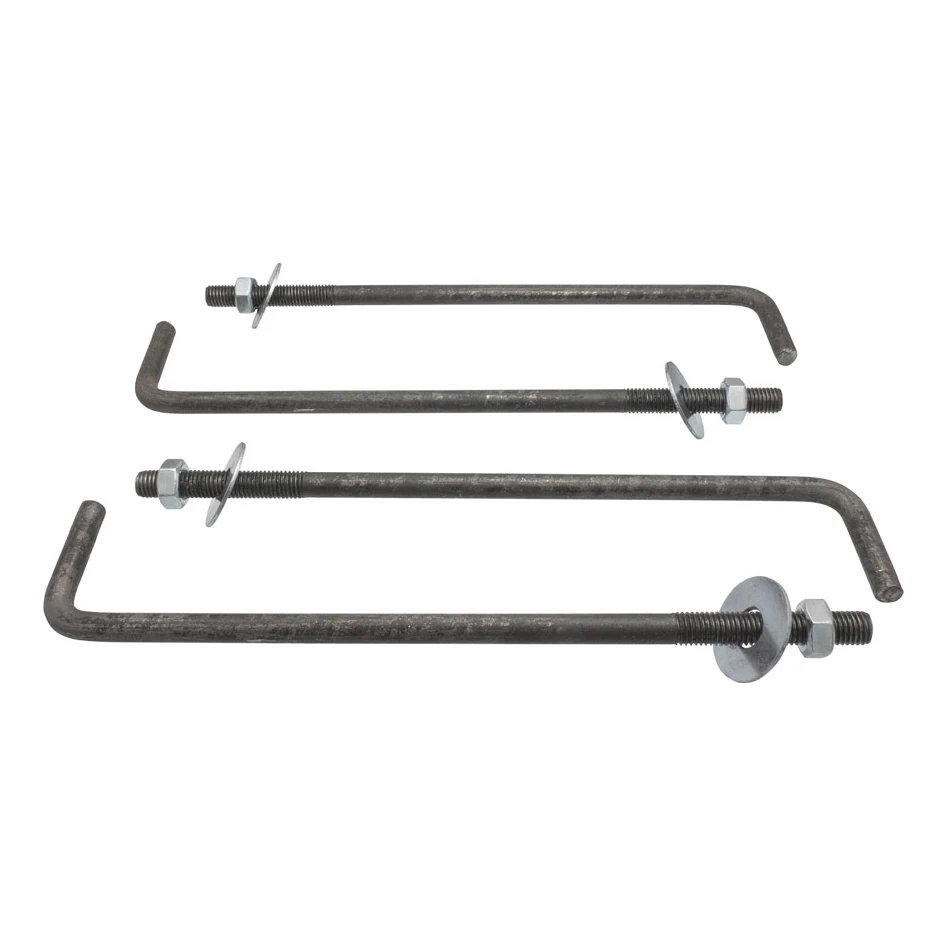

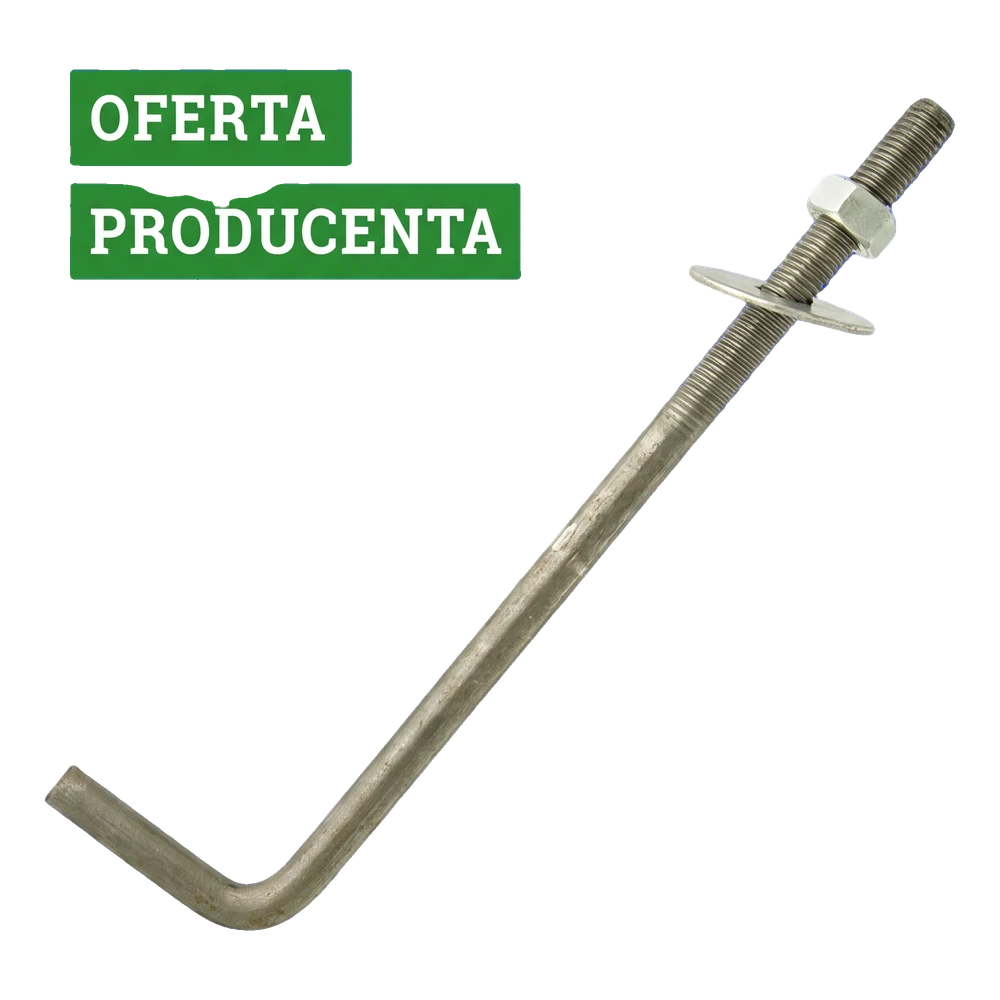

Gebogen schroefverbinder type L (muurplaatanker) M16 × 350 mm, zwart

Stang met metrische schroefdraad aan het ene uiteinde en een haaks omgebogen deel aan het andere – anker voor het bevestigen van muurplaten en balken aan beton; afwerking: zwart

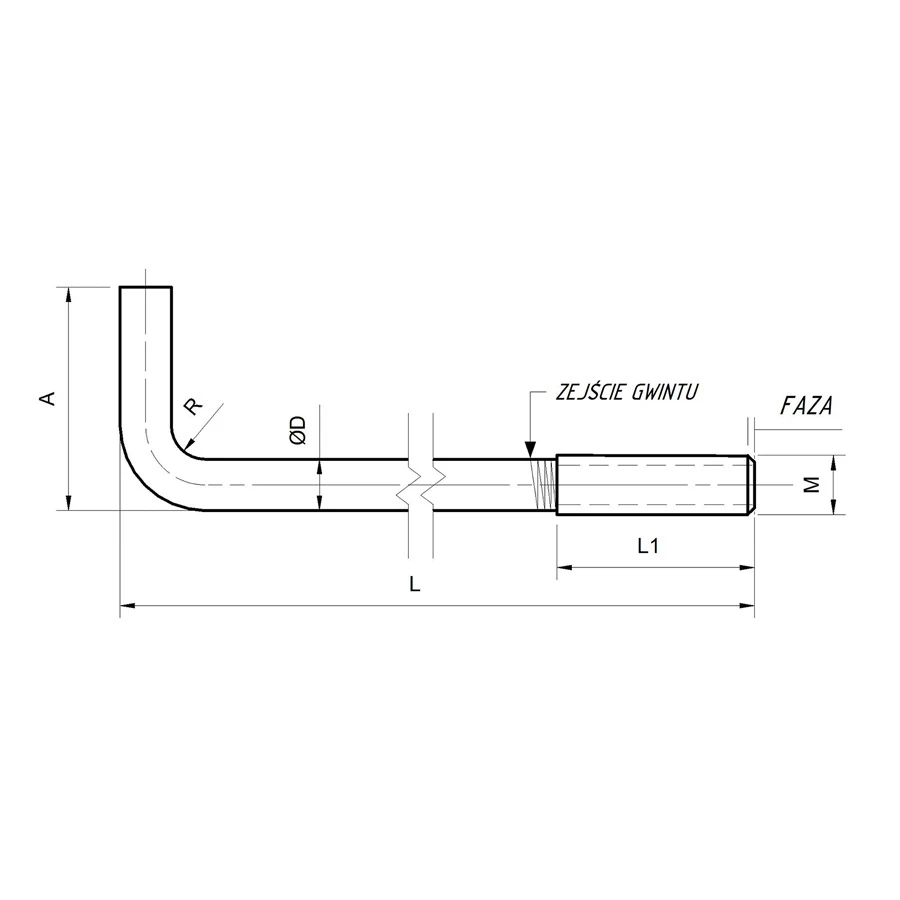

Maattekening op volledige grootte openen

Over het product

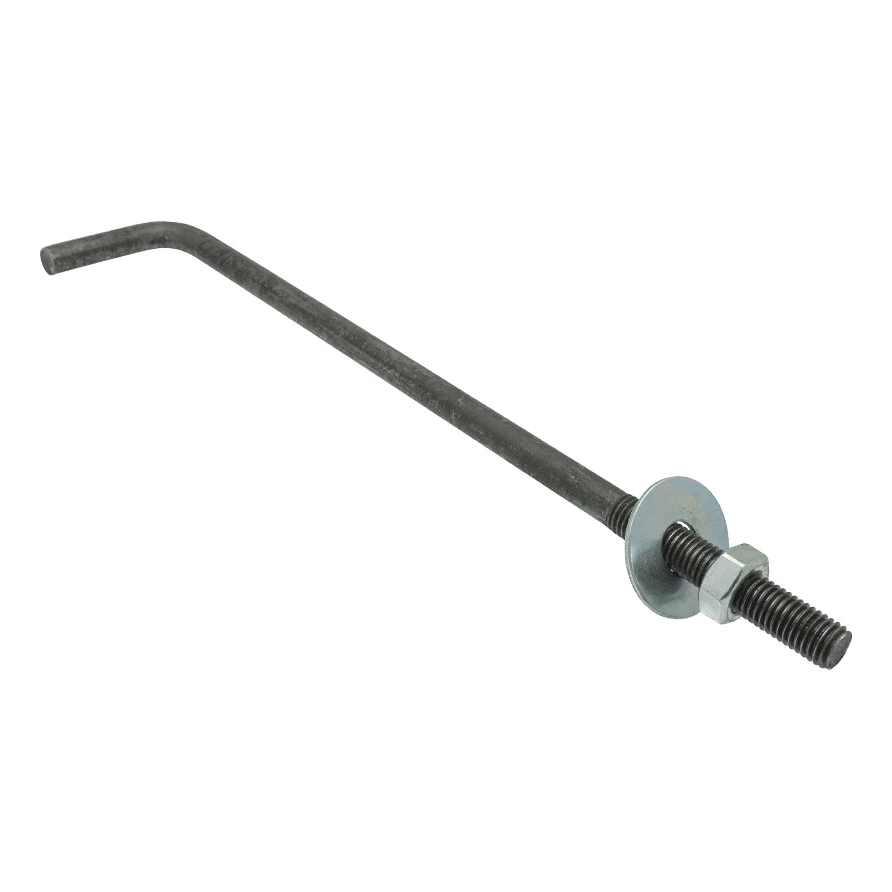

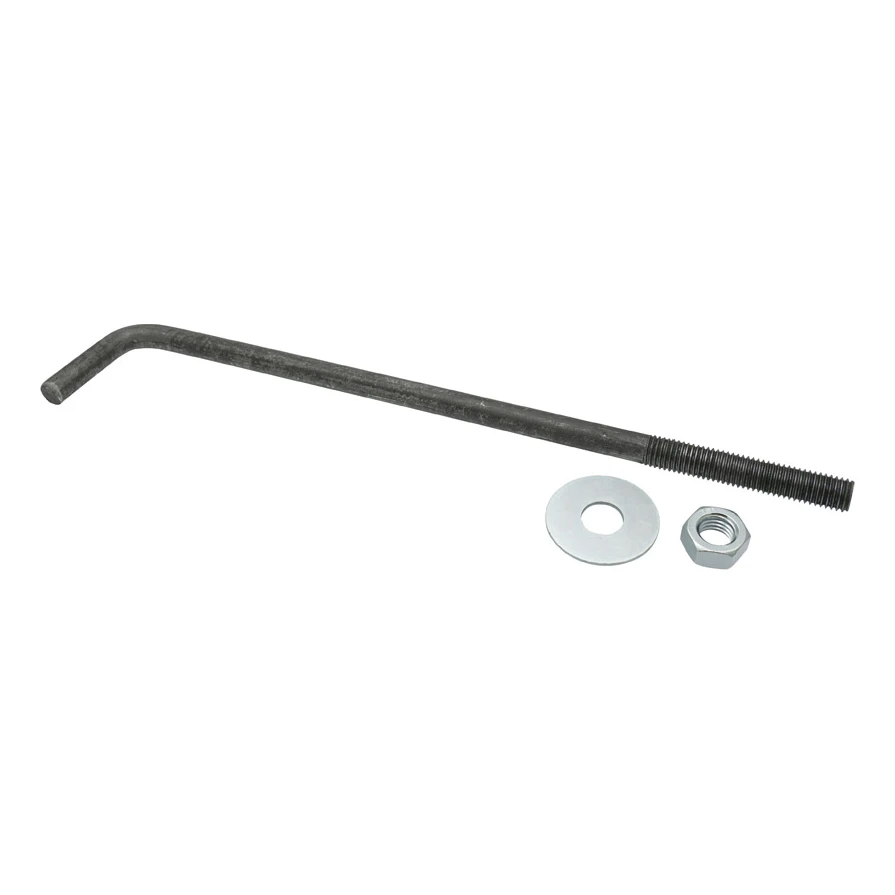

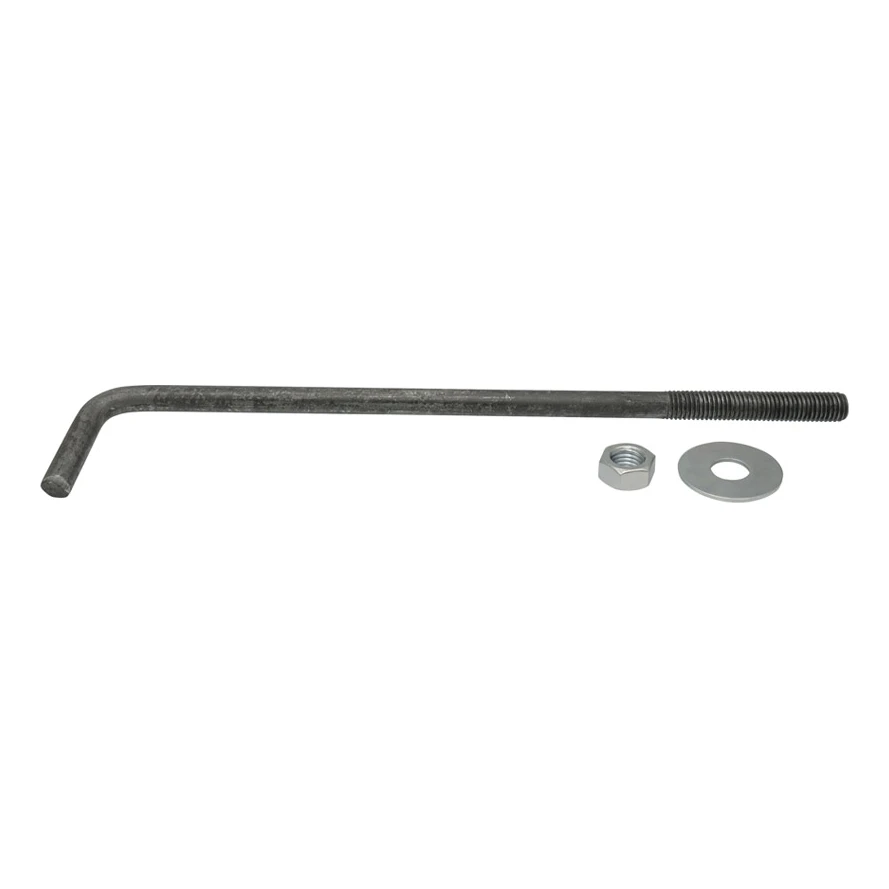

Het L-vormige anker dient voor het verankeren van muurplaten, onderregels en houten balken in beton, bijvoorbeeld in een ringbalk of fundering. Het bestaat uit een stang met metrische schroefdraad aan het ene uiteinde en een haaks omgebogen deel aan het andere uiteinde. Het omgebogen uiteinde wordt in het beton ingestort. Op de uitstekende schroefdraad worden een sluitring en een moer aangebracht om het houten element te bevestigen.

De aanduiding M16 geeft de metrische schroefdraadmaat aan waarop de moer moet worden afgestemd. De maat L, oftewel 350 mm, is de totale lengte van het anker. De lengten van de schroefdraad en het omgebogen deel zijn niet door de leverancier opgegeven; op de schematische tekening zijn deze slechts indicatief. Verdeel de ankers volgens het ontwerp en plaats ze vóór het betonstorten in de bekisting, met het omgebogen deel in het beton en de schroefdraad naar boven. Laat boven het beton voldoende schroefdraad uitsteken voor de dikte van de muurplaat, de sluitring en de moer M16. Boor na het uitharden van het beton gaten in de muurplaat ter plaatse van de ankers, plaats de muurplaat over de ankers en draai de moeren met sluitringen aan.

Afwerking: zwart. Kies op vochtige plaatsen een verzinkte variant en kies de bescherming volgens de blootstellingsomstandigheden. De staalklasse en het draagvermogen van het anker zijn niet door de leverancier opgegeven. De onderlinge afstand, verankeringslengte en diameter worden in het constructieve ontwerp bepaald.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Verdeel de ankers volgens het ontwerp en plaats ze vóór het betonstorten in de bekisting, met het omgebogen deel in het beton en de schroefdraad naar boven.
• ✓Laat boven het beton voldoende schroefdraad uitsteken voor de dikte van de muurplaat, de sluitring en de moer M16.
• ✓Boor na het uitharden van het beton gaten in de muurplaat ter plaatse van de ankers, plaats de muurplaat over de ankers en draai de moeren met sluitringen aan.
