Gebogen schroefverbinding type L (muurplaatanker) M12 × 500 mm, zwart
Laat feedback achter over het product
Muurplaatanker type L (gebogen haakbout), schroefdraad M12, lengte 500 mm, zwart, zonder corrosiebeschermende coating. Gewicht per stuk 0,428 kg. Buiging onder een hoek van 90°. Voor het verankeren van muurplaten in een betonnen ringbalk of een metselwerkwand.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-286
Producteigenschappen
[PIM] Łączniki #79
- Type verbinder Muurplaatanker (L-bout)
- Schroefdraadtype M12
- Materiaal Staal
- Lengte [mm] 500
- Coating Zwart staal (onbehandeld)
Beschrijving
Gebogen schroefverbinding type L (muurplaatanker) M12 × 500 mm, zwart
Muurplaatanker type L (gebogen haakbout) met schroefdraad M12 en een lengte van 500 mm in zwarte uitvoering, zonder corrosiebeschermende coating. Dient voor de duurzame verankering van houten muurplaten in een betonnen ringbalk of metselwerkwand — een onmisbaar element bij de bouw van dakconstructies en ook bij de montage van draagconstructies voor fotovoltaïsche installaties op hellende daken.
Toepassing
- Verankering van houten muurplaten in betonnen ringbalken
- Bevestiging van houten onderslagen en onderlagen aan muren
- Verankering van elementen van de dakconstructie vóór de montage van de dakbedekking
- Bevestiging van elementen van draagconstructies voor PV-installaties op hellende daken
Het gebogen uiteinde van het anker (L-haak) wordt in het beton van de ringbalk gegoten en zorgt zo voor een mechanische vergrendeling tegen uittrekken. Het gedeelte met schroefdraad, moer en ring steekt boven de muurplaat uit, waardoor deze nauwkeurig kan worden aangedrukt en versteld.
Opbouw van het anker

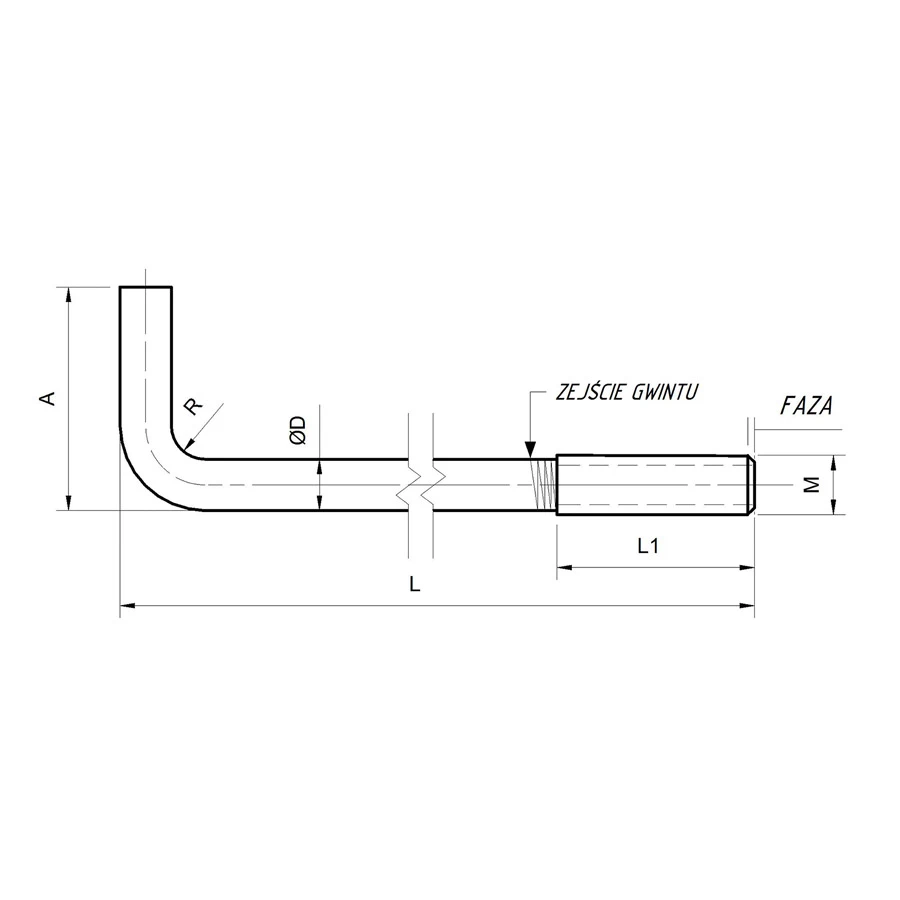

Het anker bestaat uit een rechte stalen staaf die aan de ene kant eindigt in een buiging onder een hoek van 90° (L-haak die in de ringbalk wordt ingegoten) en aan de andere kant in een gedeelte met metrische schroefdraad M12. Op de technische tekening van de fabrikant zijn de belangrijkste constructieafmetingen te zien: totale lengte L, lengte van het draadgedeelte L1, staafdiameter ØD, hoogte van de buiging A, buigradius R en draadmaat M. Het draadeinde heeft een afschuining die het opdraaien van de moer vergemakkelijkt.
Inhoud van de set

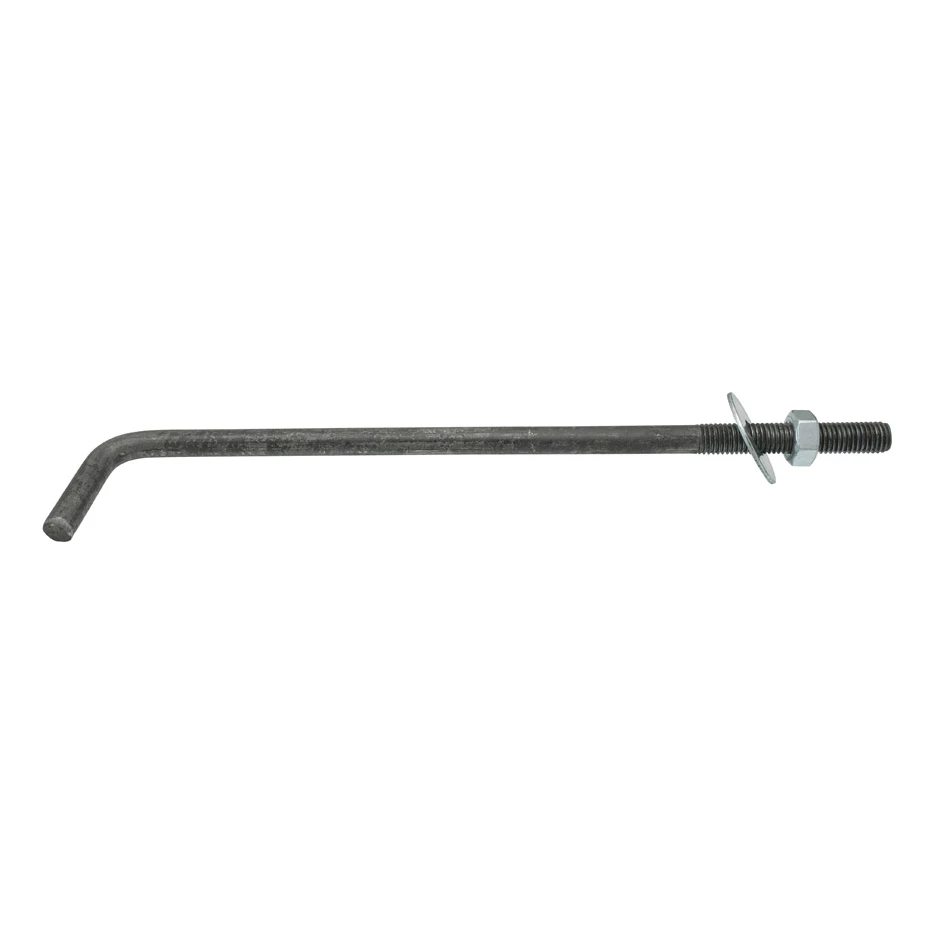

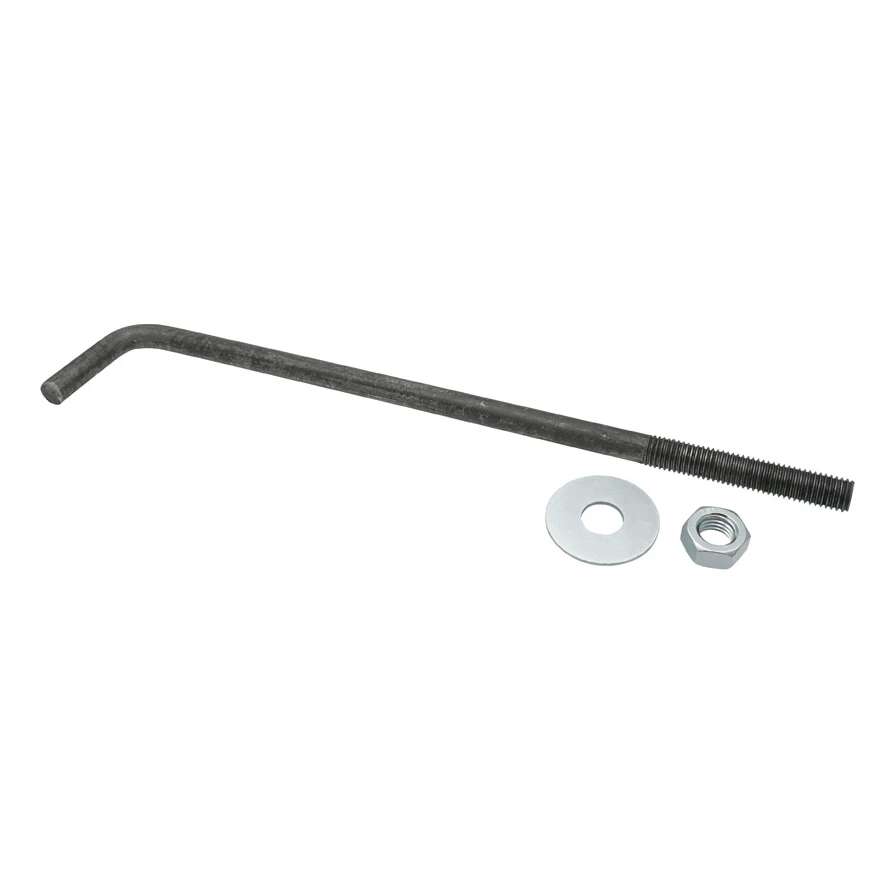

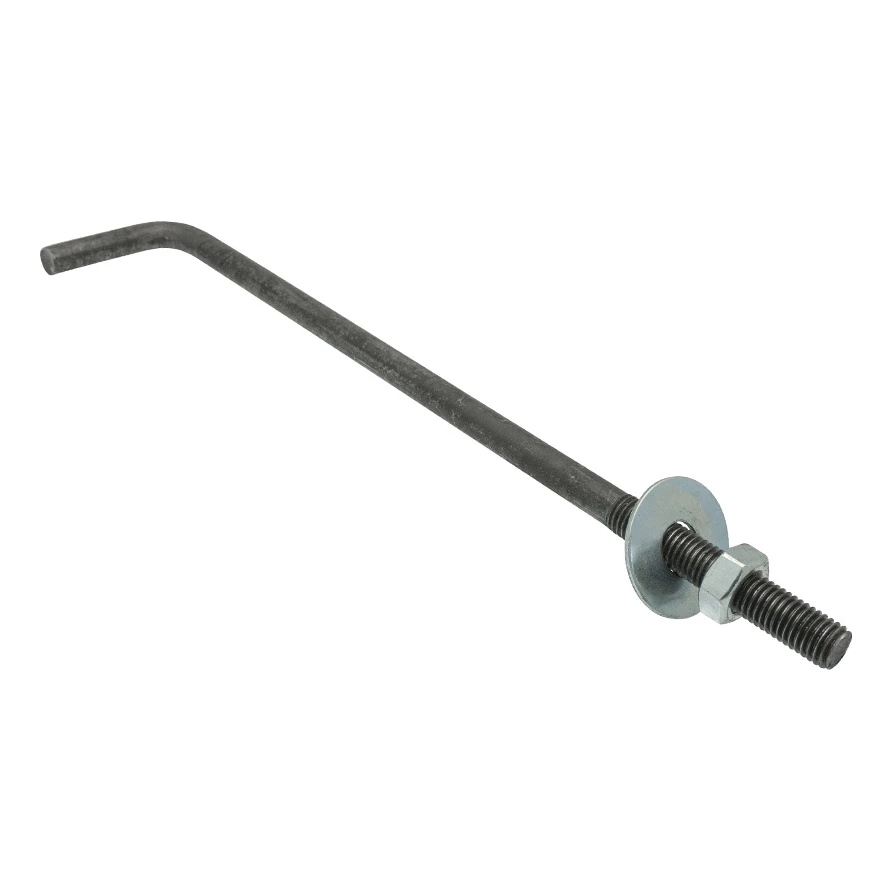

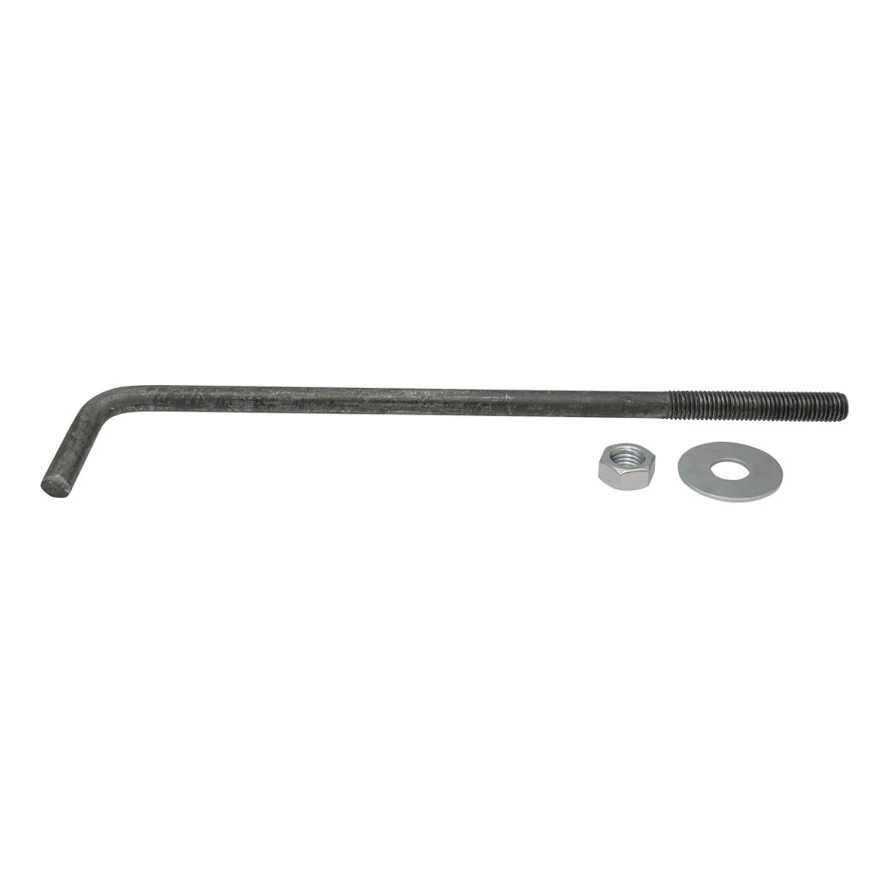

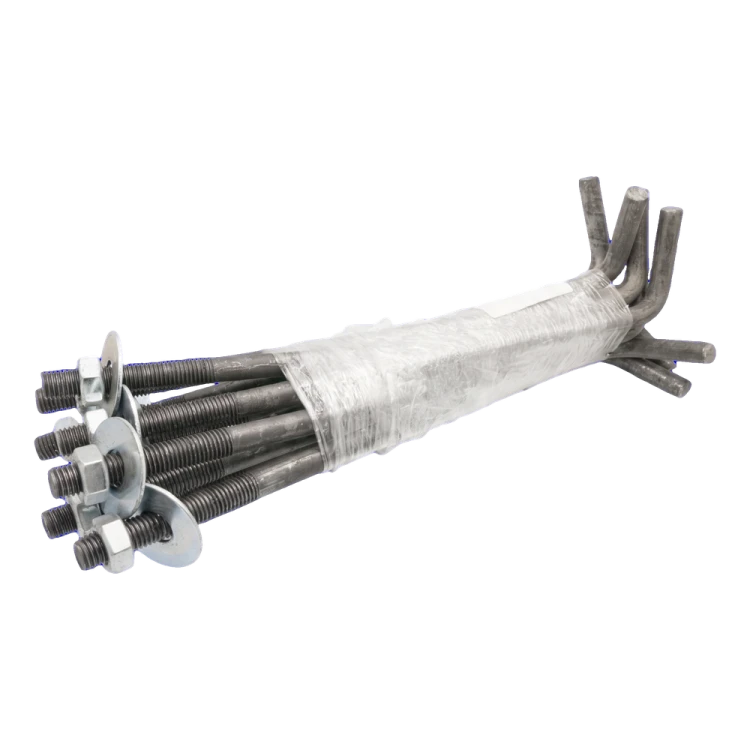

Elk anker wordt geleverd als set met een zeskantmoer M12 en een vergrote ring, zoals te zien is op de productfoto's. Hierdoor hoeft u geen aparte bevestigingsmaterialen te bestellen — het product is direct klaar voor montage op de bouwplaats.
Maatreeks

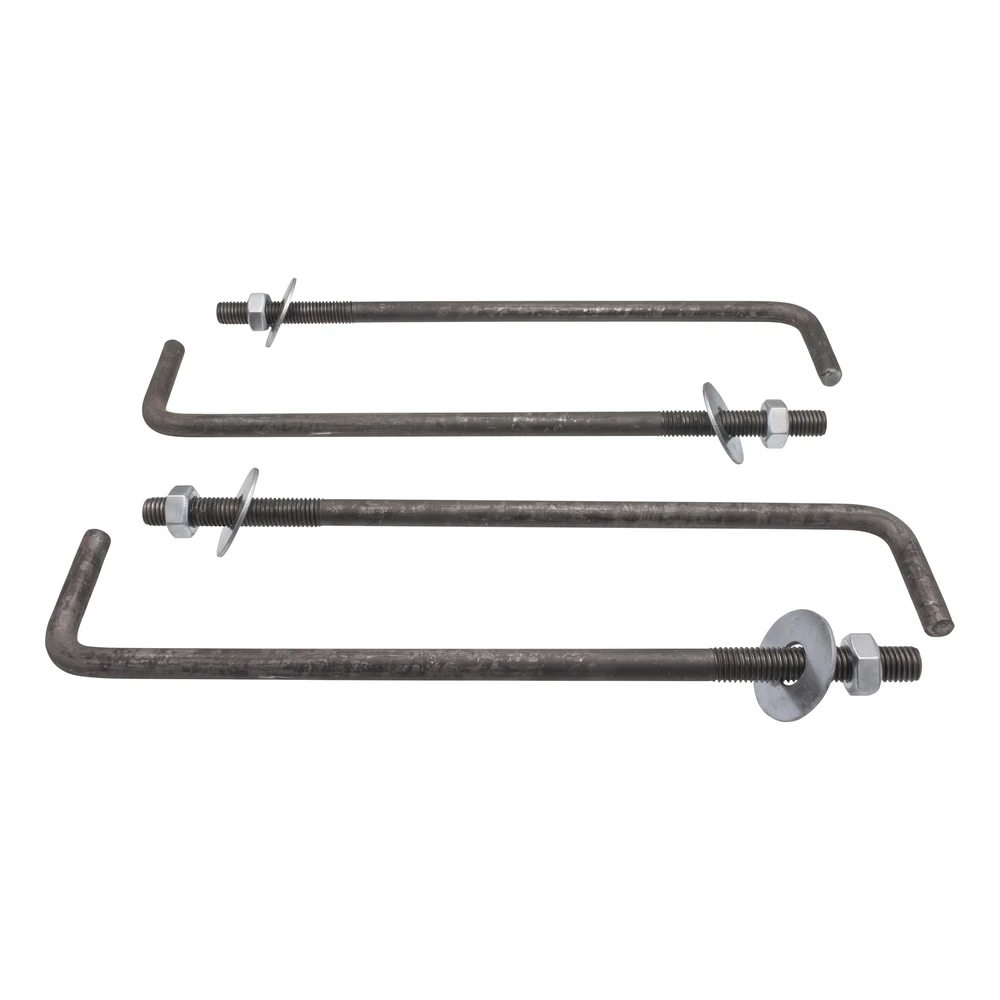

Muurplaatankers type L zijn verkrijgbaar in verschillende lengtes en schroefdraaddiameters, zodat u de variant kunt kiezen die past bij de dikte van de ringbalk en de doorsnede van de muurplaat. De getoonde variant is M12 x 500 mm in zwarte uitvoering (zonder coating).
