Geperforeerde plaat timmermansverbinder PP 9 80x200x2,0
Laat feedback achter over het product
Stalen vlakke verbinder 80×200 mm van plaat DX51D + Z275 met een dikte van 2 mm, met 40 gaten ø5 mm. Zinklaag Z275 biedt corrosiebescherming voor binnen- en buitentoepassingen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 000-366
Producteigenschappen
[PIM] Łączniki #79
- Type verbinder Geperforeerde plaat
- Plaatdikte [mm] 2
- Schroefdraadtype M10
- Materiaal Staal
- Lengte [mm] 6
- Coating Zwart geanodiseerd
Beschrijving

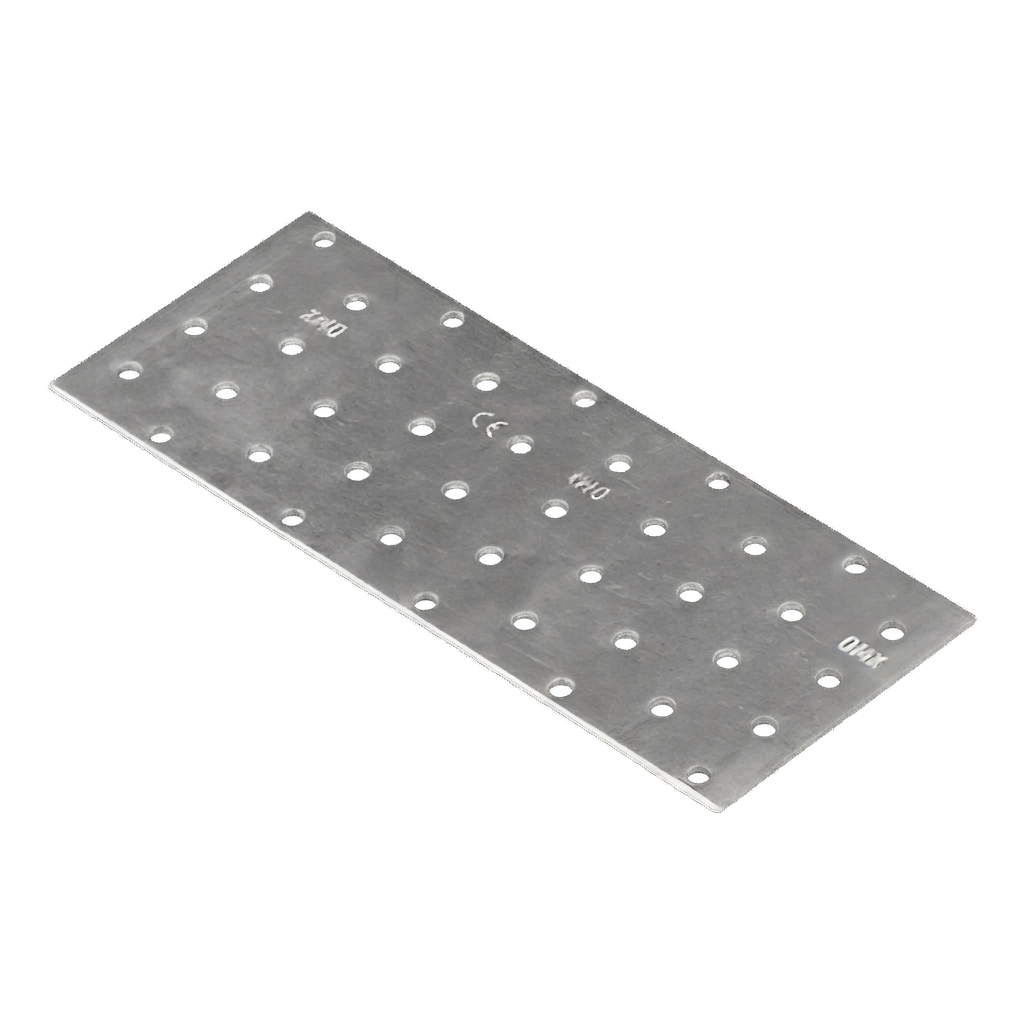

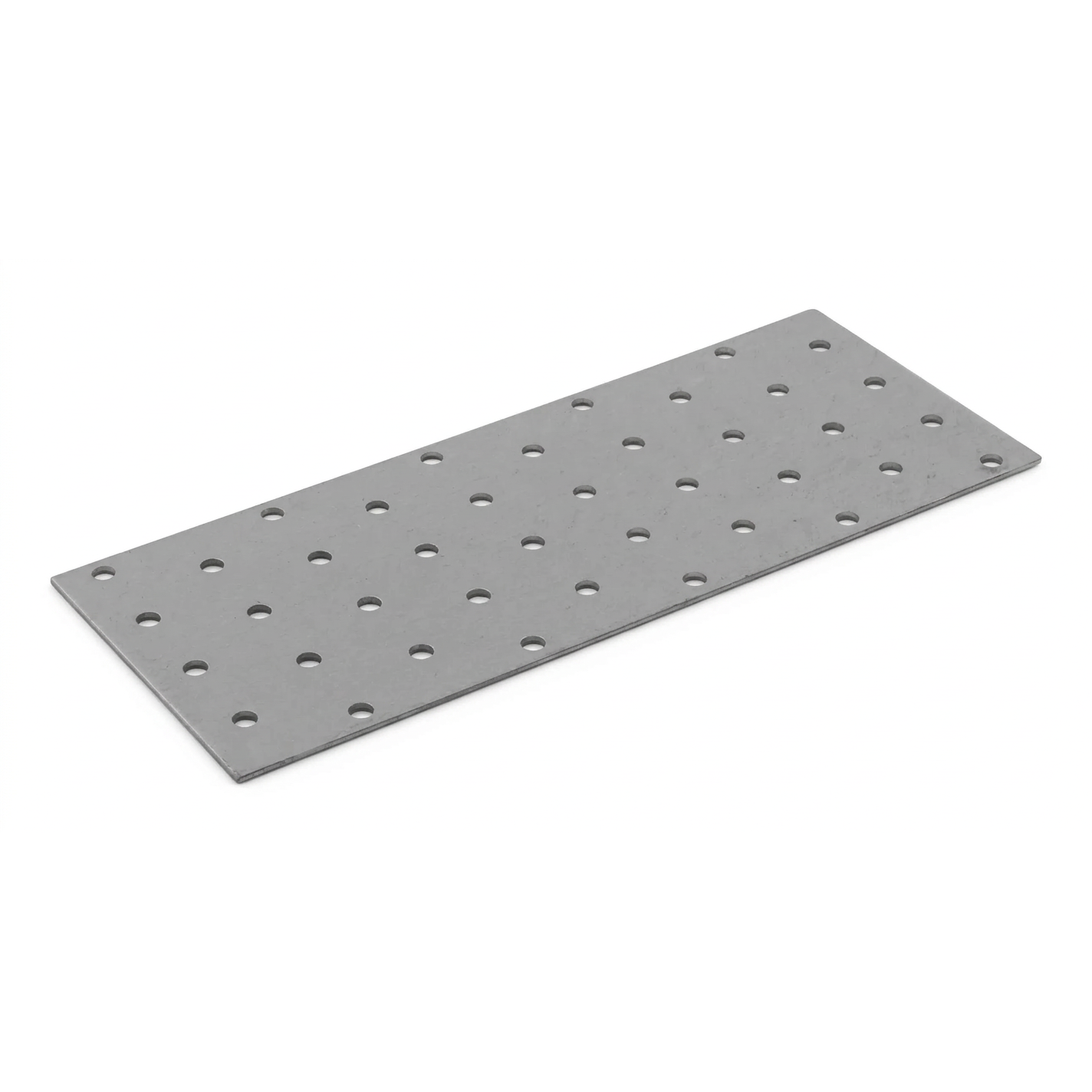

Geperforeerde stalen gegalvaniseerde plaat PP 9 80x200 mm – vlakke verbindingsplaat

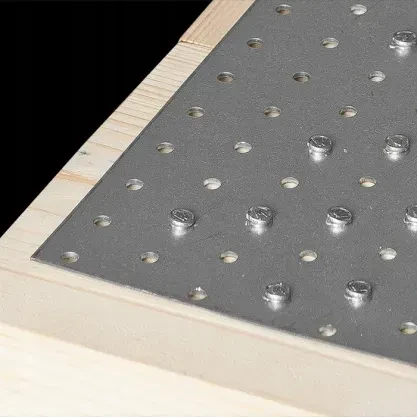

Geperforeerde plaat 80×200 mm is een universele vlakke verbindingsplaat voor verbindingen in houten constructies waarbij de zijvlakken van de te verbinden elementen in hetzelfde vlak liggen. Dankzij 40 bevestigingsgaten met een diameter van 5 mm, gelijkmatig verdeeld over het gehele oppervlak, maakt de plaat zowel eenvoudige als complexe timmerverbindingen mogelijk. De gladde oppervlakteafwerking maakt het mogelijk de verbindingsplaat aan de binnen- én buitenzijde van de verbinding toe te passen.

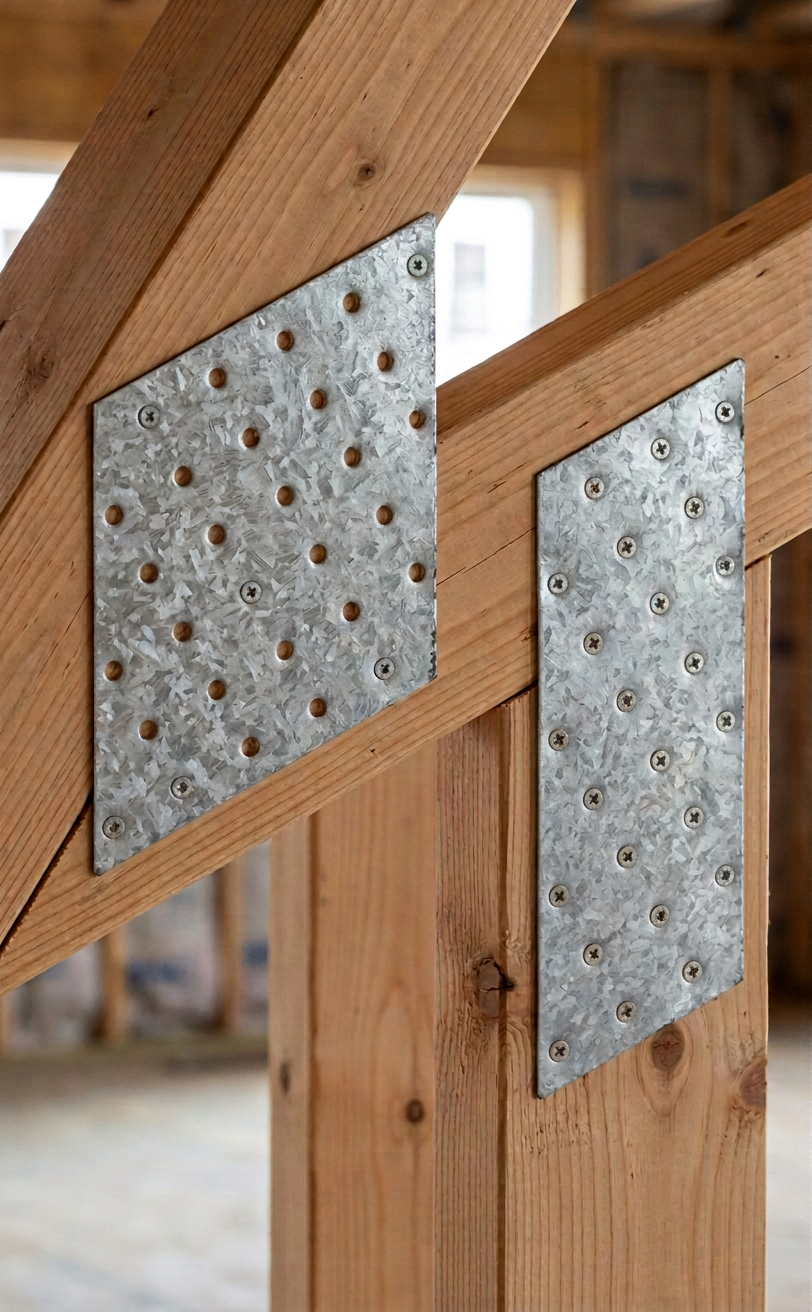

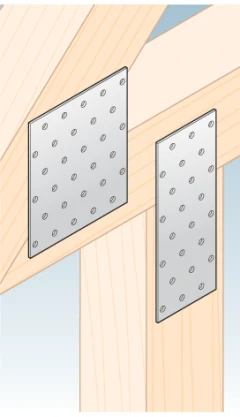

Geperforeerde platen worden doorgaans per paar gebruikt, aan weerszijden van de verbinding geplaatst. Ze zijn onmisbaar bij de montage van dakspanten en alle overige houten verbindingen die versterking vereisen. De plaat is vervaardigd uit staalplaat DX51D + Z275 met een dikte van 2 mm en biedt een hoge mechanische sterkte bij een laag gewicht. De zinklaag Z275 garandeert een effectieve corrosiebescherming, waardoor de verbindingsplaat zowel voor binnen- als buitentoepassingen geschikt is.

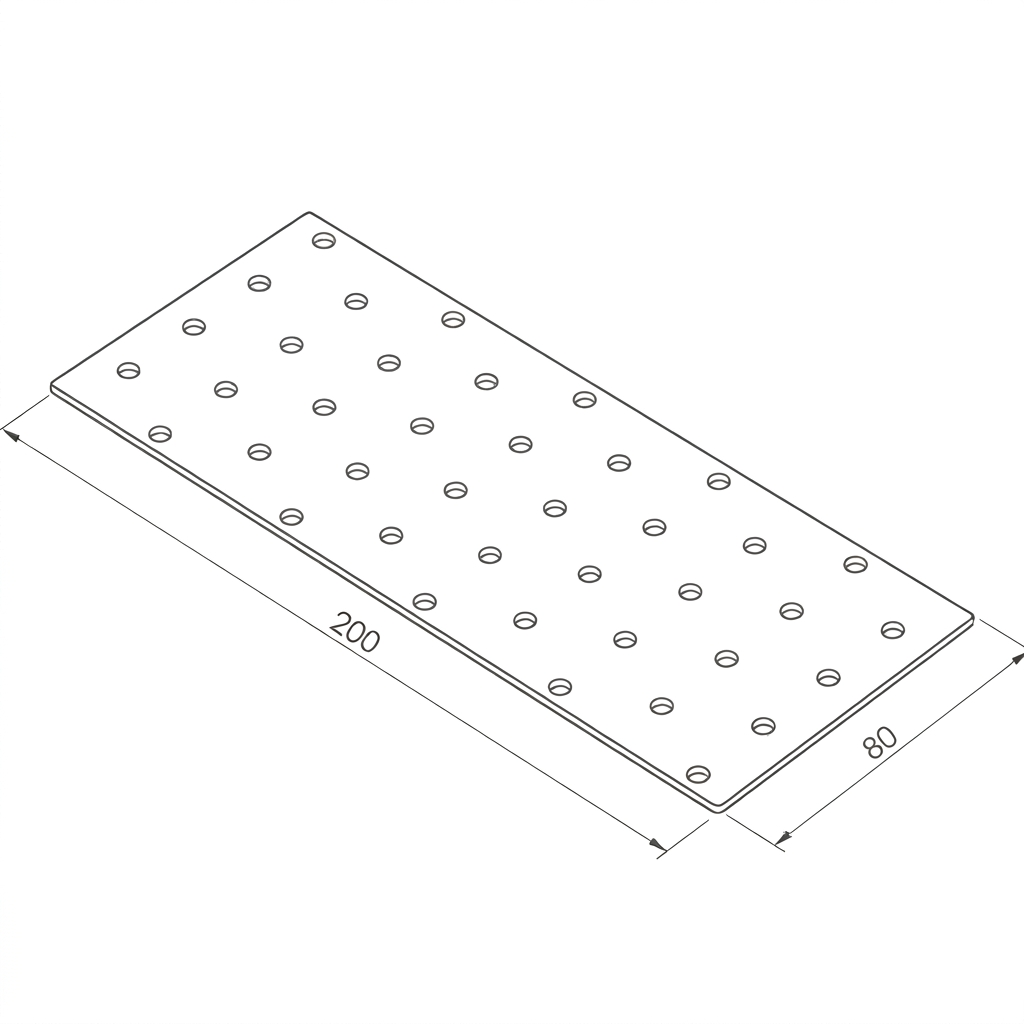

Technische specificaties
- Lengte (A): 200 mm
- Breedte (B): 80 mm
- Plaatdikte: 2,0 mm
- Materiaal: DX51D + Z275
- Corrosiebescherming: verzinkt
- Aantal gaten: 40 st. met diameter ø5 mm
- Oppervlakte: 3,28 dm²
Toepassing en montage
De geperforeerde plaat wordt breed toegepast in de houtbouw — van eenvoudige versterkingen tot complexe dakspantverbindingen. De montage wordt uitgevoerd met de volgende bevestigingsmiddelen:
- Ringspijkers ANCHOR ø4 mm
- Houtverbinderschroeven voor verbindingsplaten
- Houtschroeven ø3–ø6 mm en ø10 mm
- Bouten M5, M10, M12
- Betonankers M5, M10, M12
Documentatie
Het product beschikt over een Prestatieverklaring (Declaration of Performance), die de conformiteit met de geldende bouwregelgeving bevestigt. De technische documentatie is hieronder beschikbaar om te downloaden.
