PSG

Glashouder 8-10 mm 60x60x28 mm AISI 304 vlak systeem satijn

Ga naar Productfeedback

Middelste zijhouder 60×60×28 mm van staal AISI 304 met satijn afwerking, voor glas 8–10,38 mm, montagegat Ø8,5 mm, inbusbouten A4-70.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 5,87
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] uchwyty-do-szkla #124

  • Materiaal AISI 316
  • Afwerking Satijn
  • Montagesysteem Vlak
  • Glasdikte [mm] 8-10,38

Beschrijving

Glashouder 60×60×28 middenpositie – staal AISI 304, zijmontage

Glashouder middenpositie 60×60×28 mm met zijmontage — een solide oplossing voor het bevestigen van glasplaten met een dikte van 8–10,38 mm in balustrades, scheidingswanden en interieurbetimmeringen. Vervaardigd uit roestvrij staal AISI 304 met een satijn afwerking, biedt deze houder een hoge corrosiebestendigheid en een elegante, moderne uitstraling.

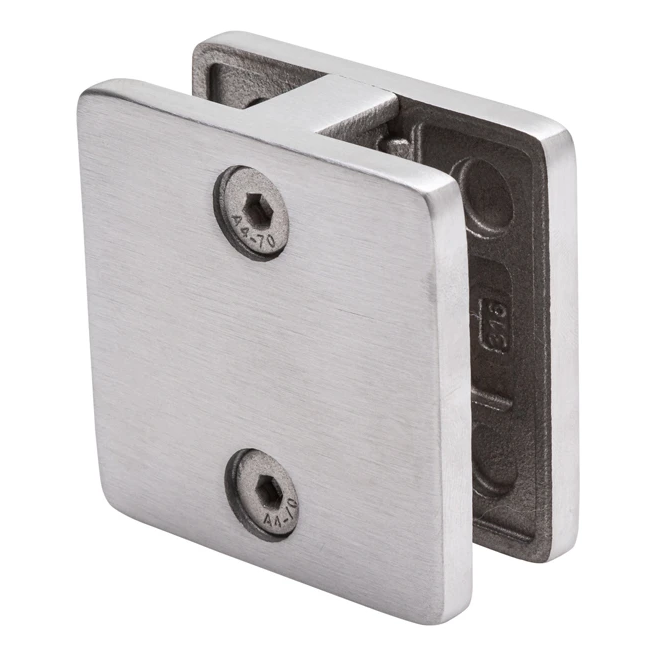

Glashouder 60×60×28 mm – aanzicht aan de zijde van de inbusbouten
Glashouder 60×60×28 mm – aanzicht aan de zijde van de inbusbouten

De houder is bestemd voor zijmontage op vlakke oppervlakken. De constructie bestaat uit twee helften die de glasplaat inklemmen en worden samengetrokken met inbusbouten A4-70, waarmee de klemkracht nauwkeurig kan worden afgesteld zonder de volledige houder te demonteren. Het centrale montagegat zorgt voor een stevige bevestiging aan de draagconstructie.

Toepassing en beperkingen

De houder is primair bestemd voor binnengebruik. Bij buitenbalustrades zijn aanvullende ondersteuningsbeugels voor de glasplaat vereist, of dient gebruik te worden gemaakt van een houder uit de K2-serie, die beschikt over een ingebouwde beveiliging tegen het uitschuiven van de glasplaat.

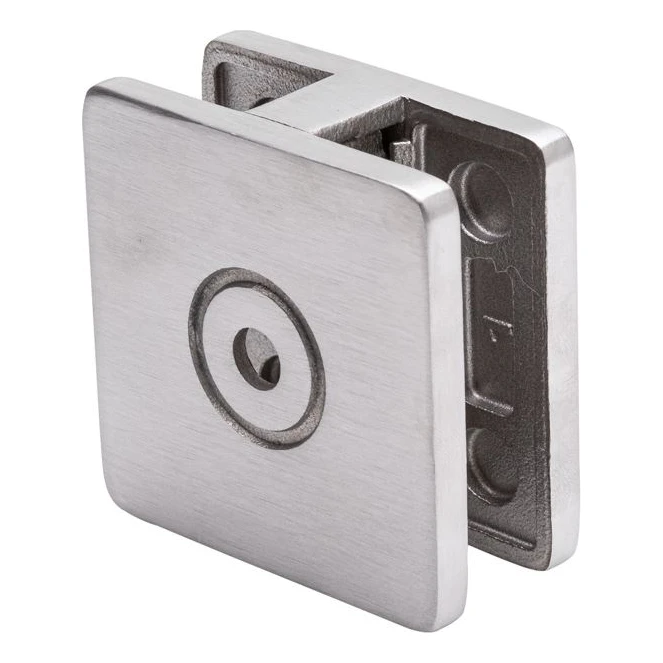

Glashouder 60×60×28 mm – aanzicht aan de zijde van het montagegat
Glashouder 60×60×28 mm – aanzicht aan de zijde van het montagegat

Afmetingen en technische specificaties

  • Buitenafmetingen (L × H × B): 60 × 60 × 28 mm
  • Glasspleet (a): 23 mm
  • Dikte te monteren glas: 8–10,38 mm
  • Diameter montagegat: Ø 8,5 mm
  • Diameter verzinking: Ø 16 mm / Ø 20 mm
  • Materiaal: roestvrij staal AISI 304
  • Bouten: inbus A4-70 (zuurvast)
  • Afwerking: satijn
  • Toepassing: vlak oppervlak
  • Montagetype: zijdelings, middenpositie
  • Gewicht: 0,33 kg
  • Volume: 56,7 cm³

Maattekeningen

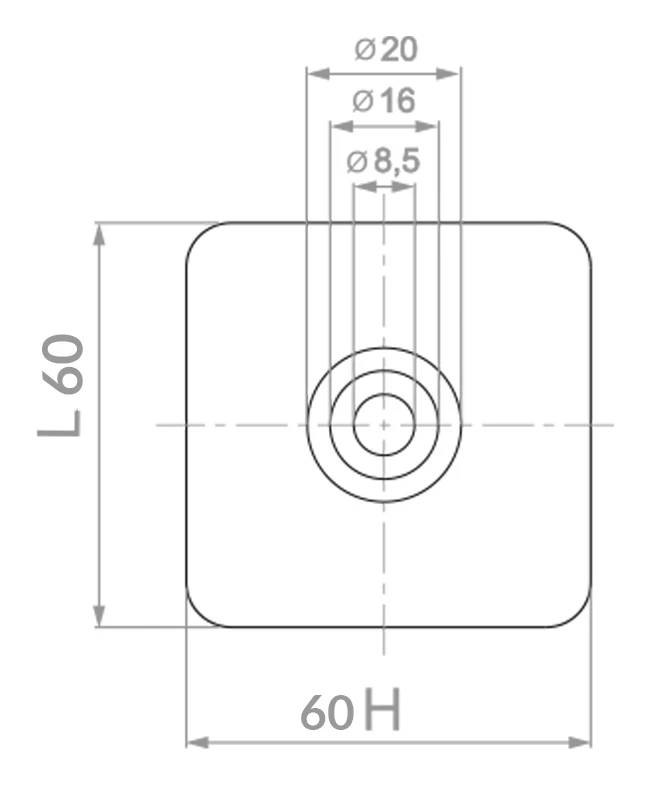

Maattekening glashouder – vooraanzicht, afmetingen 60×60 mm, gaten Ø8,5/Ø16/Ø20
Maattekening glashouder – vooraanzicht, afmetingen 60×60 mm, gaten Ø8,5/Ø16/Ø20

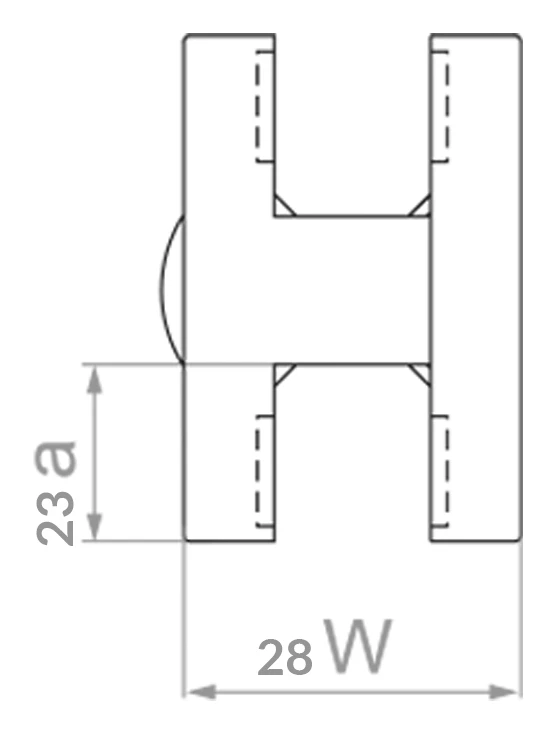

Maattekening glashouder – zijaanzicht, breedte 28 mm, glasspleet 23 mm
Maattekening glashouder – zijaanzicht, breedte 28 mm, glasspleet 23 mm

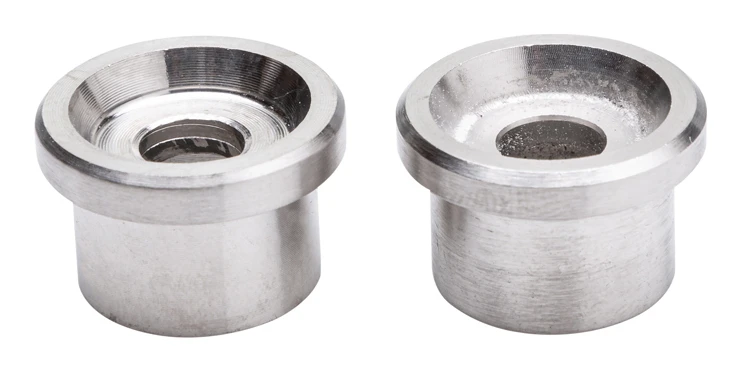

Roestvrijstalen afstandsbussen meegeleverd bij de houder
Roestvrijstalen afstandsbussen meegeleverd bij de houder

Rubberen afdichtingen — onmisbare accessoires

Voor een correcte montage van de houder zijn twee sets speciale rubberen afdichtingen vereist, die moeten worden geselecteerd op basis van de dikte van het te monteren glas. De afdichtingen beschermen de glasplaat tegen direct contact met het staal, waardoor het risico op scheuren wordt geëlimineerd en een gelijkmatige klemkracht wordt gewaarborgd. De afdichtingen zijn verkrijgbaar als afzonderlijke accessoires — vergeet ze niet samen met de houder te bestellen.

Montageschemata

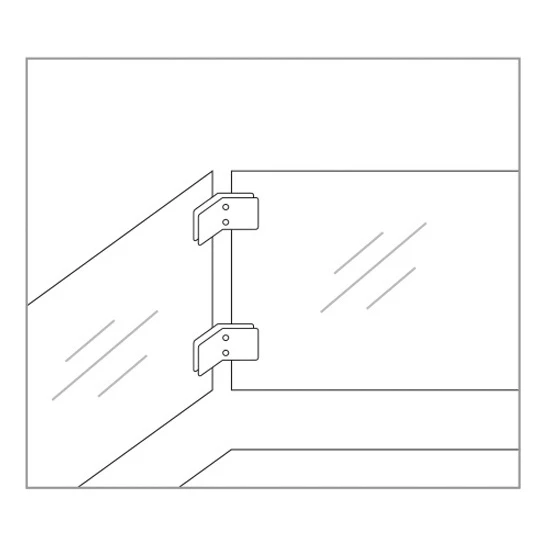

Montageschema glashouder – zijmontage op een hoek
Montageschema glashouder – zijmontage op een hoek

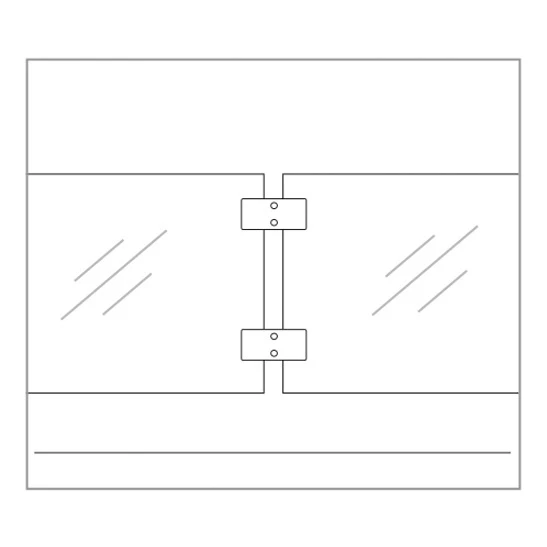

Montageschema glashouder – zijmontage op een vlak oppervlak
Montageschema glashouder – zijmontage op een vlak oppervlak

Bovenstaande schema's tonen de typische toepassingen van de houder: montage op de rand van een wand (hoek) en montage op een vlak zijoppervlak. In beide gevallen biedt de houder een stabiele ondersteuning van de glasplaat met behoud van een esthetische, minimalistische uitstraling.
