Glazen overkappingssysteem M10 3-delig trekstang fi 10 mm glas 8-17,52 mm AISI 304 satijn

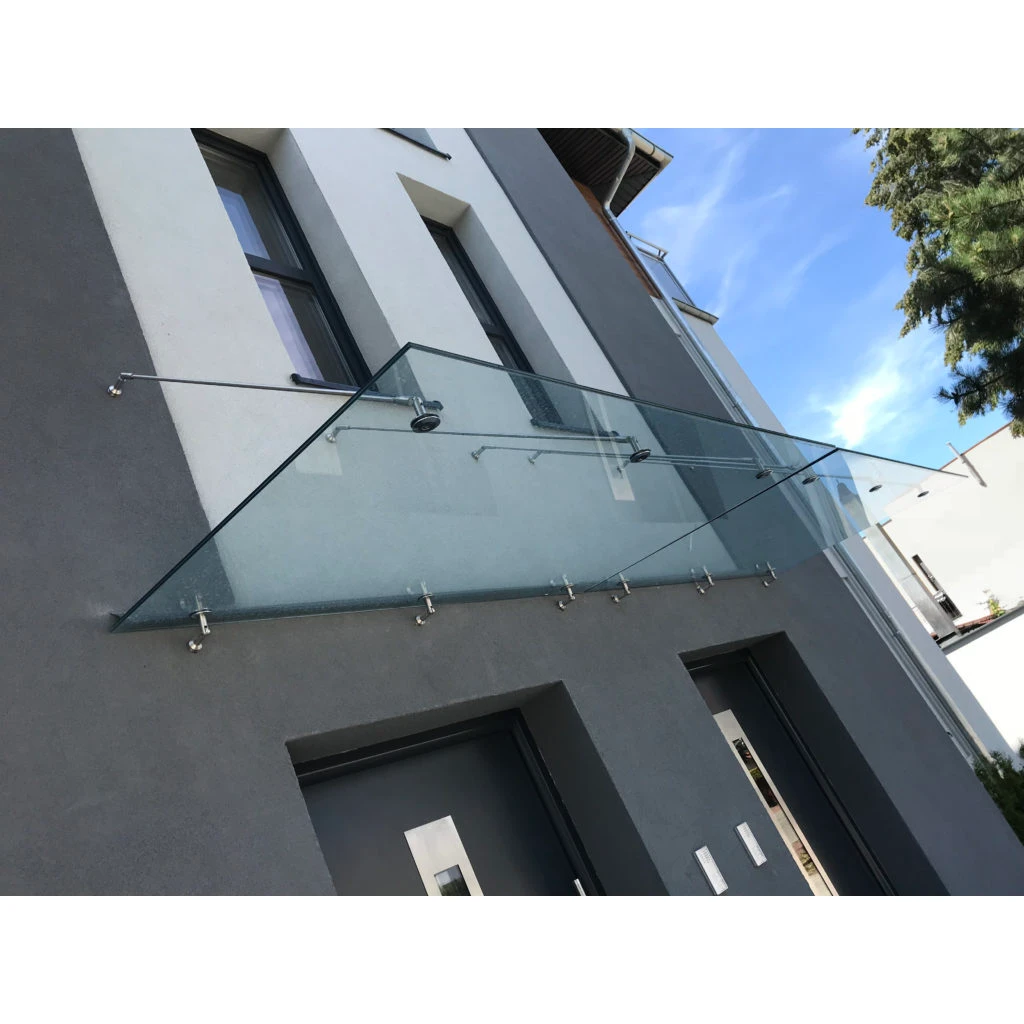

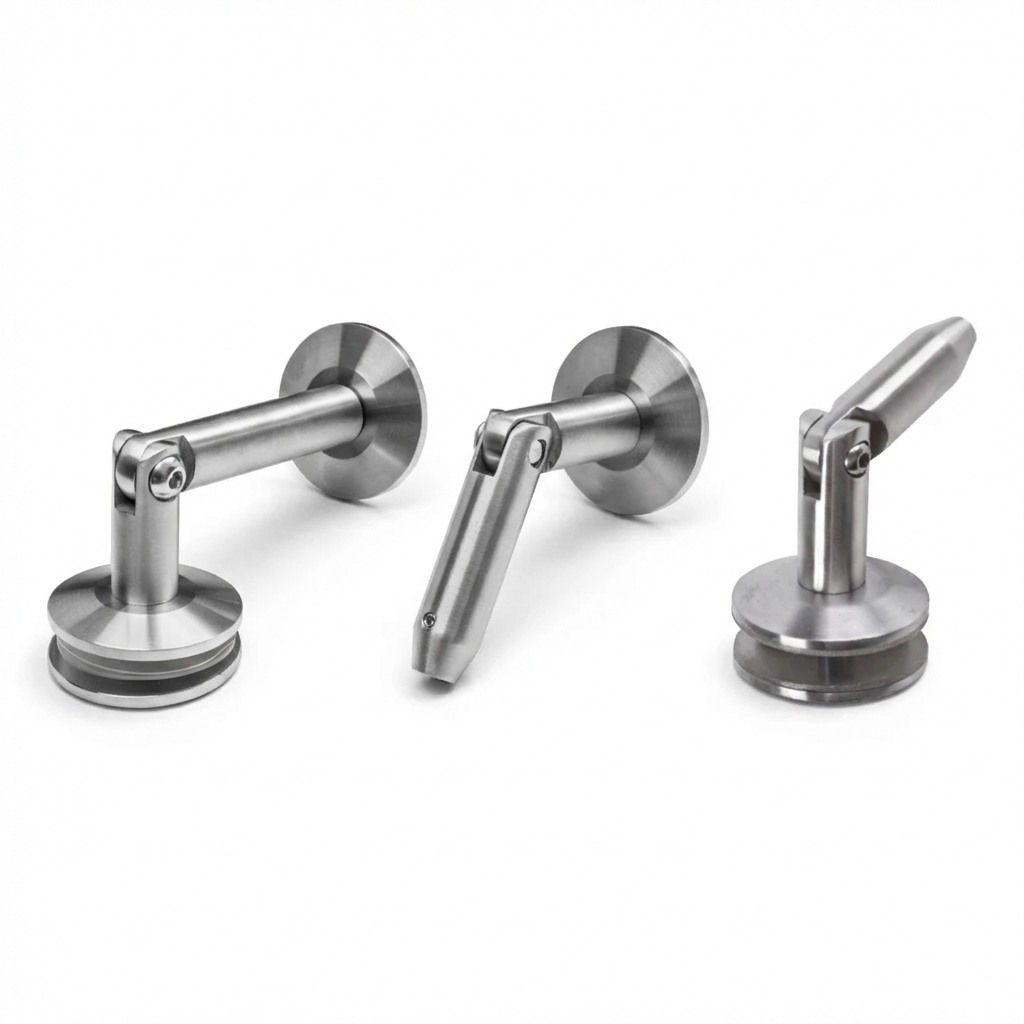

Het systeem bestaat uit drie nauwkeurig vervaardigde verbindingsstukken van roestvrij staal AISI 304 met een satijnafwerking, die jarenlange duurzaamheid en een esthetisch uiterlijk garanderen. Elk element heeft een verborgen bevestigingsgat, wat de gehele constructie een elegante, minimalistische uitstraling geeft. Het glas komt niet direct in contact met het metaal — de set bevat drukrubbers die de glasplaat beschermen en tegelijkertijd in de juiste positie stabiliseren.

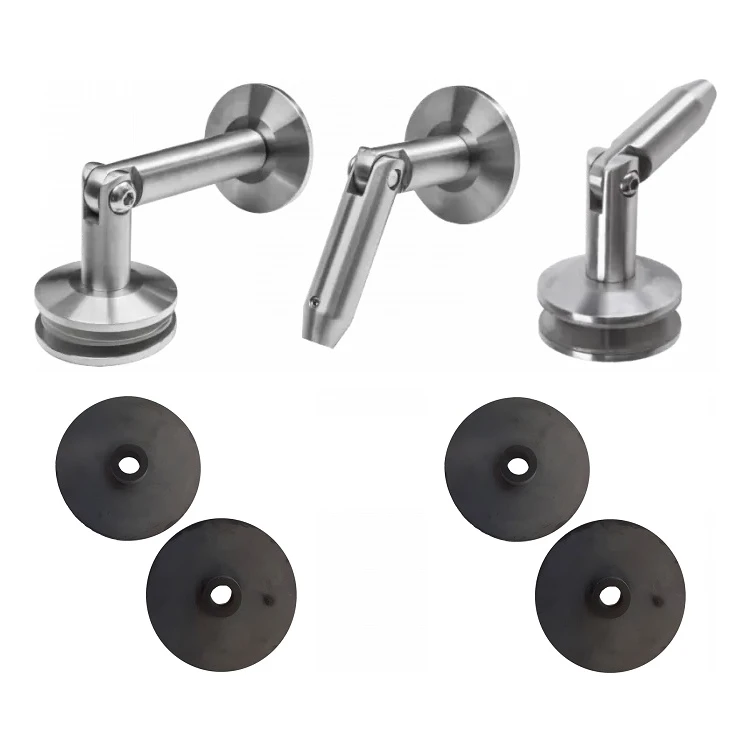

Inhoud van de set

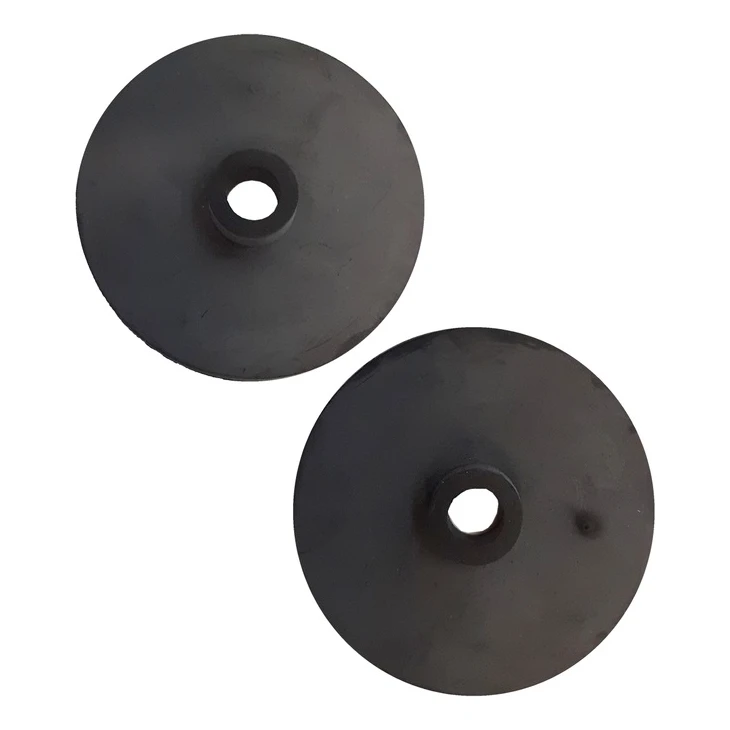

• Verbindingsstuk wand–glas met complete set drukrubbers
• Verbindingsstuk glas–trekstang met complete set drukrubbers
• Verbindingsstuk trekstang–wand

De set bevat geen glasplaat of trekstangen — deze dienen apart te worden aangeschaft. Trekstangen met M10-schroefdraad zijn verkrijgbaar in drie lengtes: 1 m, 1,2 m en 1,5 m en zijn vervaardigd van roestvrij staal.

Montageprocedure

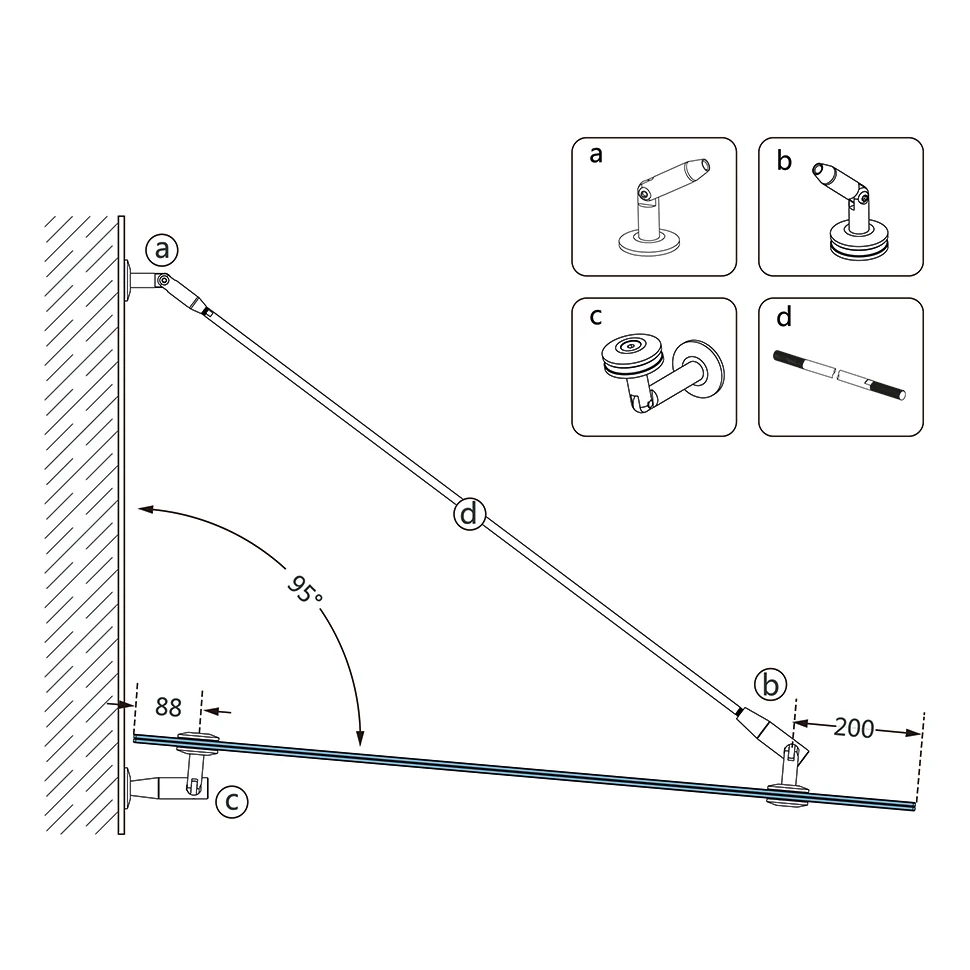

De trekstang wordt in de gevel van het gebouw bevestigd via het verbindingsstuk trekstang–wand (element a) en vervolgens gespannen tot de optimale positie van de luifel is bereikt. Het verbindingsstuk wand–glas (element c) houdt de onderste rand van de glasplaat op een afstand van 88 mm van de gevel, terwijl het verbindingsstuk glas–trekstang (element b) de belastingen overdraagt op de trekstang. Het instelbare hoekbereik van de trekstang bedraagt tot 95°, waardoor het systeem kan worden aangepast aan verschillende montageomstandigheden.

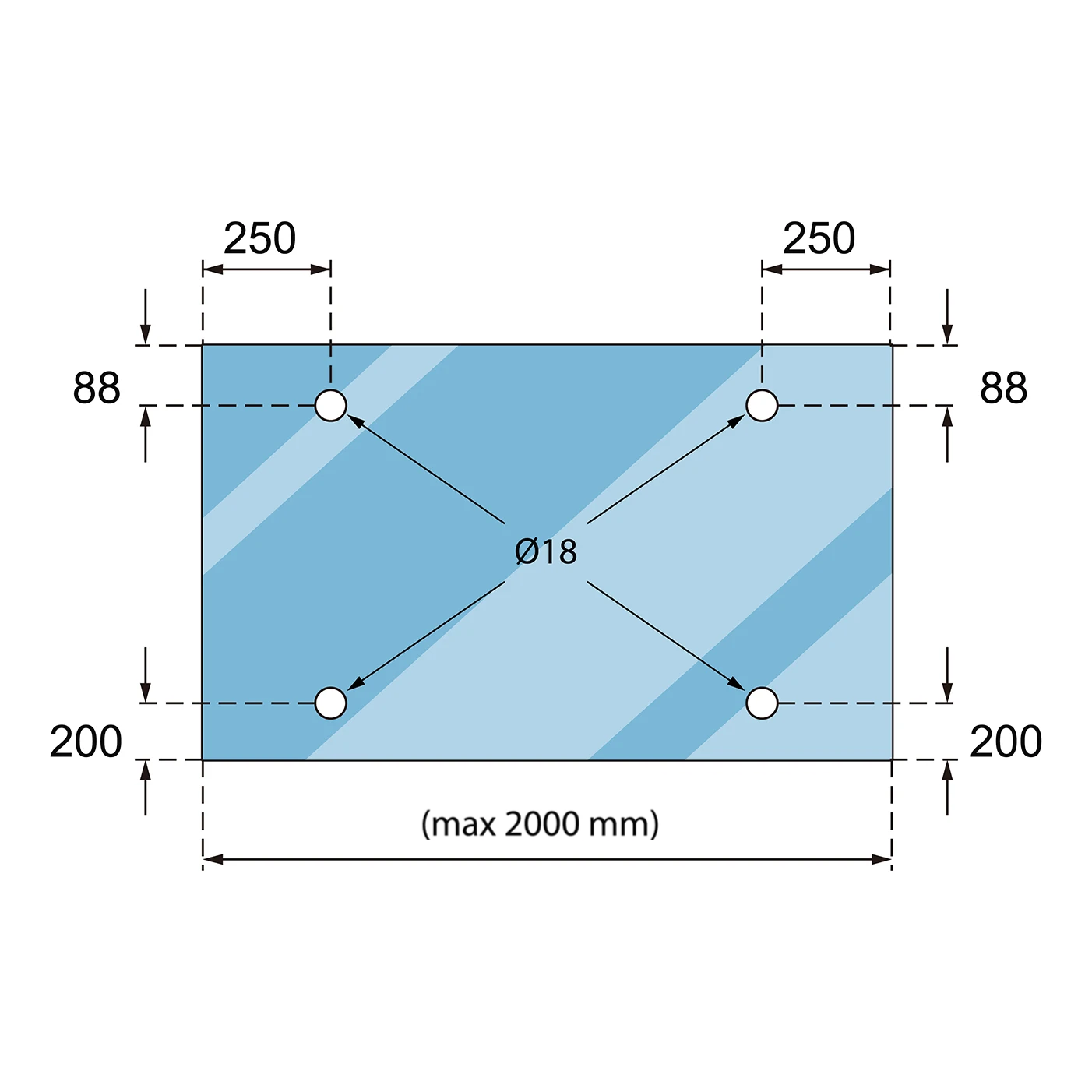

Positionering van de bevestigingspunten in het glas

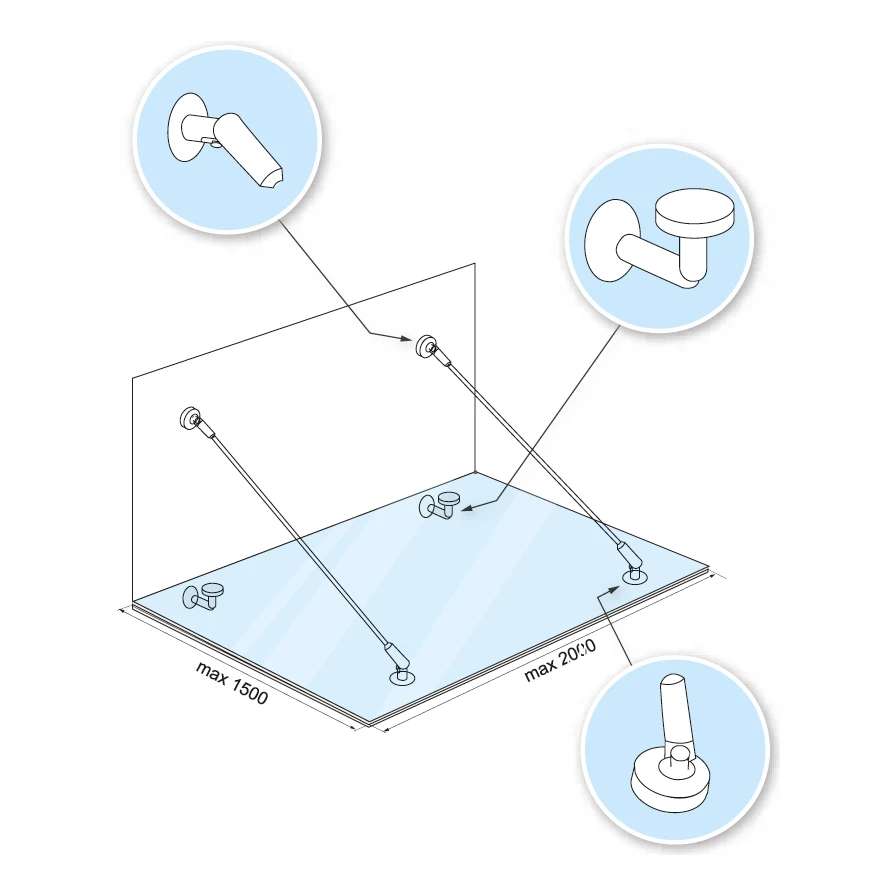

• Maximale breedte van het glas: 2000 mm
• Maximale diepte van de luifel: 1500 mm
• Bovenste boringen (verbindingsstukken wand–glas): 88 mm vanaf de bovenrand, 250 mm vanaf de zijranden
• Onderste boringen (verbindingsstukken glas–trekstang): 200 mm vanaf de onderrand, 250 mm vanaf de zijranden
• Diameter van de boringen in het glas: Ø18 mm

Veelzijdigheid van toepassing is de belangrijkste eigenschap van dit systeem. Bij gebouwen met een dikke isolatielaag is het mogelijk een extra montageplaat te gebruiken, waarmee de verbindingsstukken stevig in de dragende muur kunnen worden verankerd. Hierdoor is de set geschikt voor zowel nieuwbouwprojecten als renovaties van bestaande gevels. Glazen overkappingen beschermen de entreezone tegen neerslag en geven het gebouw tegelijkertijd een modern, licht visueel karakter.

Technische specificaties

• Schroefdraad trekstang: M10
• Glasdikte: 8–17,52 mm
• Bevestigingsbouten voor wand en glas: M9
• Materiaal: roestvrij staal AISI 304
• Afwerking: satijn
• Lengte verbindingsstuk: 130 mm
• Gewicht van de set: 1,64 kg
