Glazen overkappingssysteem M12. 3-delig, voor trekstang fi 12mm, glas 8-17,52mm (aisi304, universeel, satijn)
product unavailable
toevoegen aan verlanglijst
Beschrijving
Glazen overkapping systeem 3-delig M12 – RVS AISI 304, satijn
3-delig montageset voor glazen overkappingen, geschikt voor de professionele installatie van glazen luifels met een dikte van 8 tot 17,52 mm. De set bevestigingen van roestvrij staal AISI 304 met satijnafwerking zorgt voor een duurzame, esthetische en veilige bevestiging van glazen luifels in woongebouwen en openbare gebouwen.
De set bestaat uit drie nauwkeurig vervaardigde bevestigingen die samen een compleet montageset voor een glazen luifel met trekstang vormen. Het glas komt niet direct in contact met de beugels — de drukrubbers die bij de set zijn inbegrepen, beschermen de glasplaten en stabiliseren tegelijkertijd de ruit in de juiste positie. De universele constructie maakt montage in verschillende typen gebouwen mogelijk. Bij een dikkere isolatielaag op de gevel kan een extra montageplaat worden gebruikt, waardoor het systeem uiterst flexibel is.

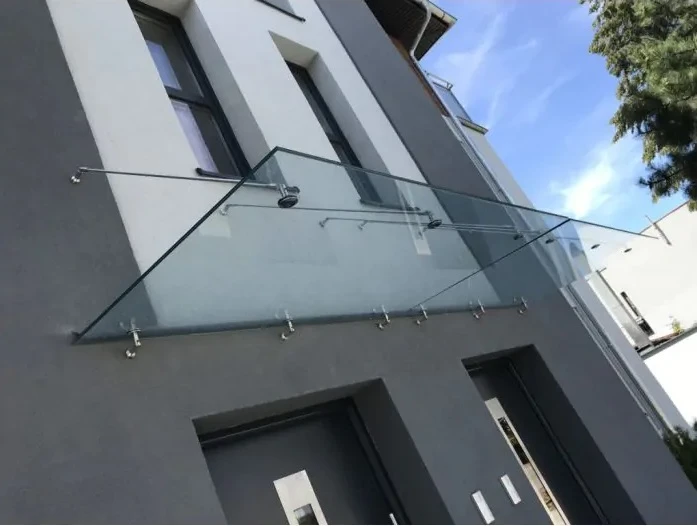

Glazen overkappingen vervullen een dubbele functie — ze beschermen tegen neerslag en geven de gevel een luchtig, architectonisch karakter. Het systeem met trekstangen zorgt voor constructieve stijfheid met behoud van een minimalistische uitstraling, ideaal voor moderne gebouwen.

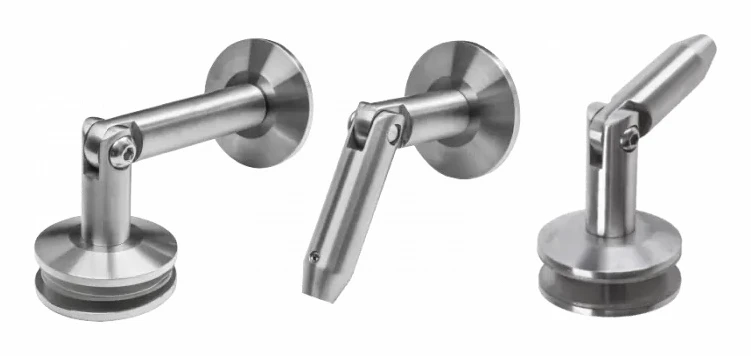

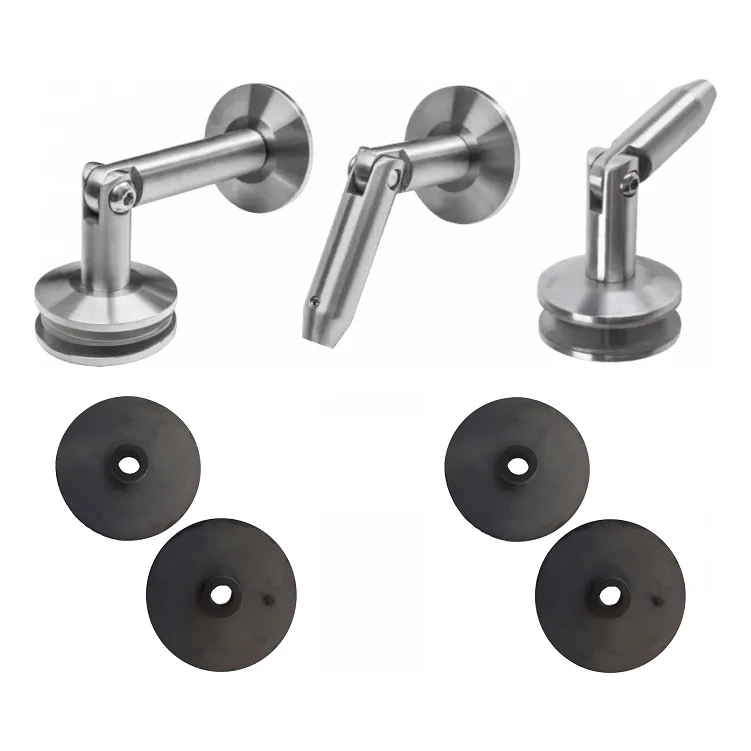

Inhoud van de set
- Bevestiging wand–glas met complete set drukrubbers
- Bevestiging glas–trekstang M12 met complete set drukrubbers
- Bevestiging trekstang M12–wand
De set bevat niet: glasplaten, trekstangen of andere hierboven niet genoemde onderdelen. De trekstang met M12-schroefdraad (staaf van roestvrij staal) dient apart te worden geselecteerd — beschikbare lengtes zijn 1 m, 1,2 m en 1,5 m. De trekstang wordt in de gevel bevestigd en vervolgens gespannen tot de optimale positie van de glazen luifel is bereikt, wat de stabiliteit ervan garandeert.
Technische specificaties
- Materiaal: roestvrij staal AISI 304
- Oppervlakteafwerking: satijn
- Schroefdraad trekstang: M12
- Schroefdraad bevestigingsbouten aan wand en glas: M10
- Glasdikte: 8–17,52 mm
- Lengte (L): 130 mm
- Gewicht van de set: 1,6 kg
- Diameter boringen in glas: Ø18 mm
- Montageholek trekstang: 95°
- EAN: 5901289674263

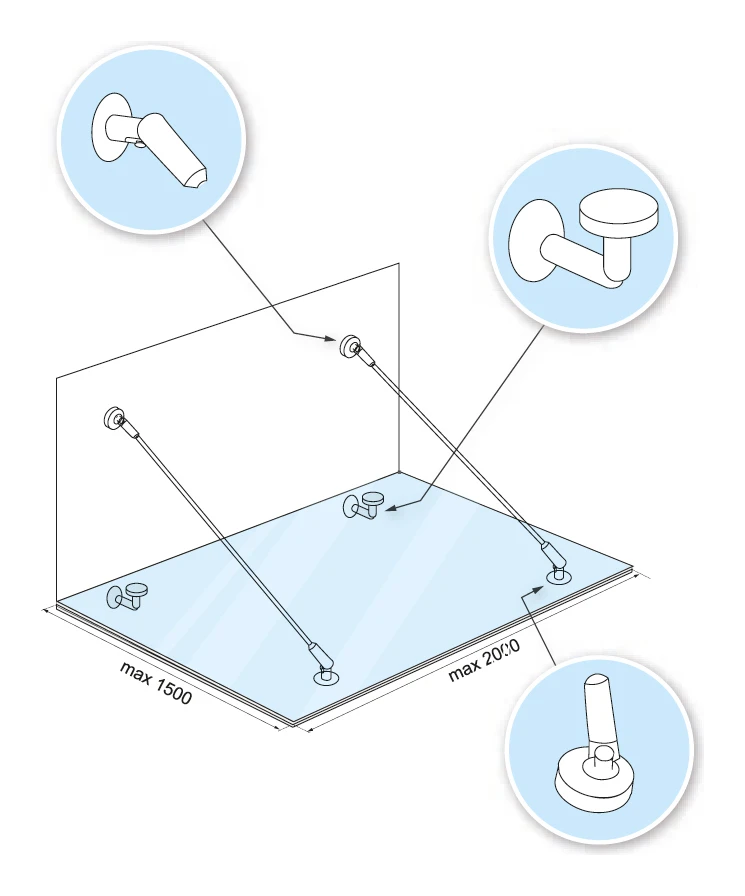

Maatvoering en montageschema
De juiste plaatsing van de boringen in de glasplaat is essentieel voor de stabiliteit en veiligheid van de constructie. De onderstaande schema's tonen de aanbevolen indeling van de bevestigingspunten en de maximaal toegestane glasafmetingen.

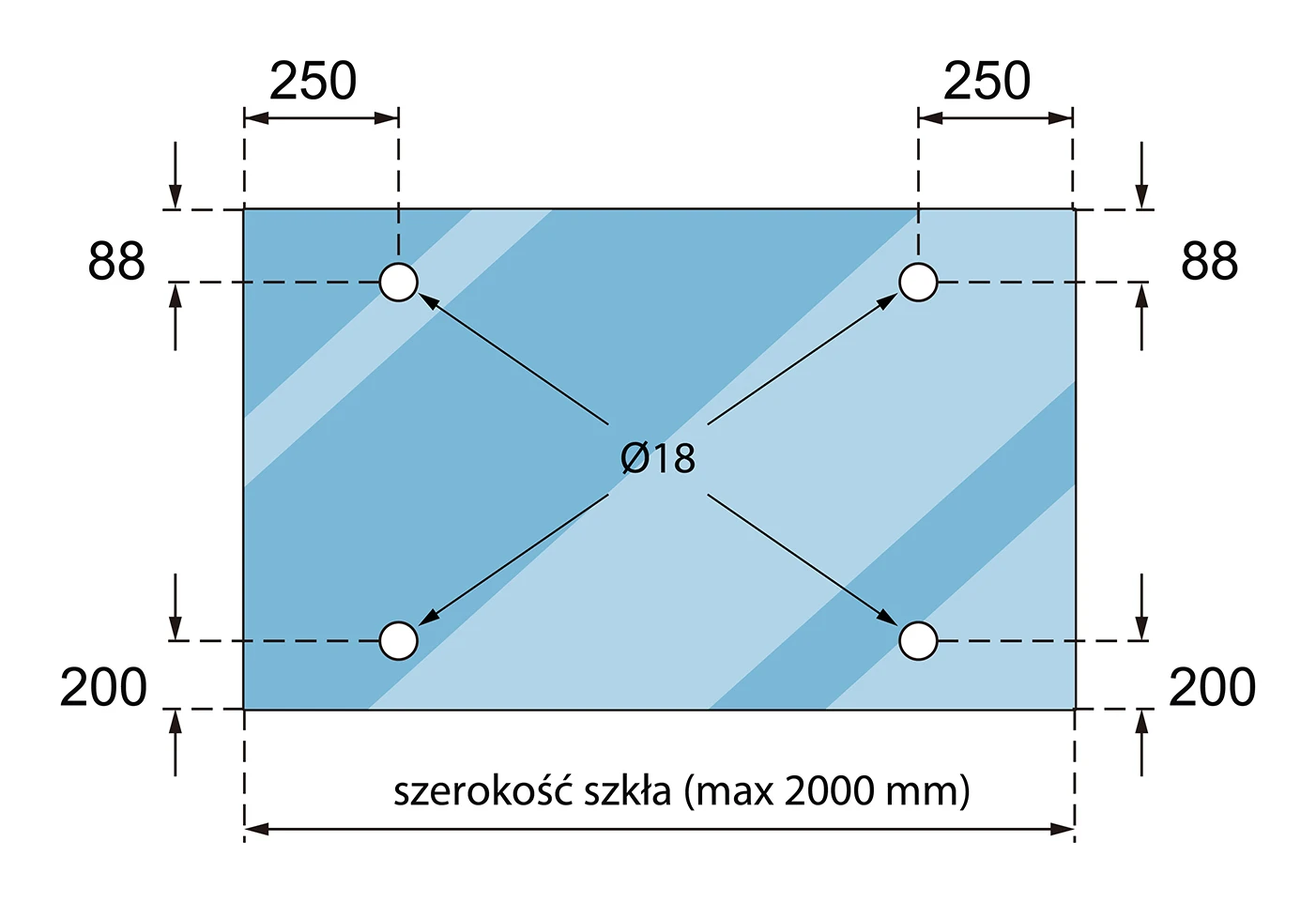

Aanbevolen maatvoering voor de boringen in het glas:
- Maximale breedte van het glas: 2000 mm
- Maximale diepte (uitsteek) van het glas: 1500 mm
- Afstand van de boringen tot de zijkanten: 250 mm
- Afstand van de bovenste boringen tot de bovenrand: 88 mm
- Afstand van de onderste boringen tot de onderrand: 200 mm
- Diameter van de boringen: Ø18 mm

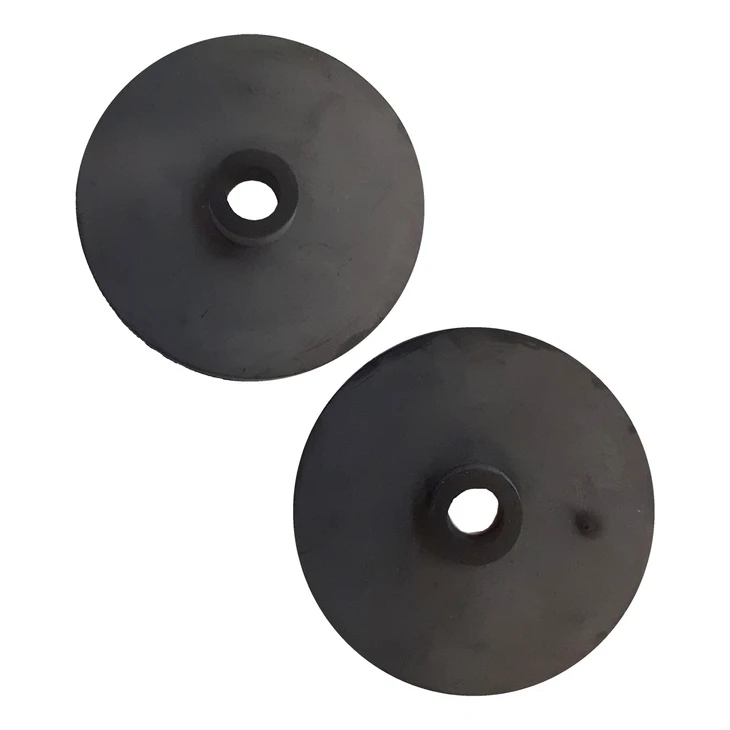

Drukrubbers beschermen de glasplaten tegen direct contact met de metalen bevestigingselementen, waardoor het risico op scheuren wordt geëlimineerd en de ruit stabiel op zijn plaats blijft. Bij elke bevestiging die in contact komt met het glas is een complete set rubbers inbegrepen.
Vanwege de hoge moeilijkheidsgraad van de montage van glazen overkappingen wordt aanbevolen de installatiewerkzaamheden over te laten aan een gekwalificeerd montageteam met ervaring in het werken met gehard glas en trekstangsystemen.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Glasdikte [mm] | 8-17,52 |
| Materiaal | AISI 304 |
| Afwerking | Satijn |
