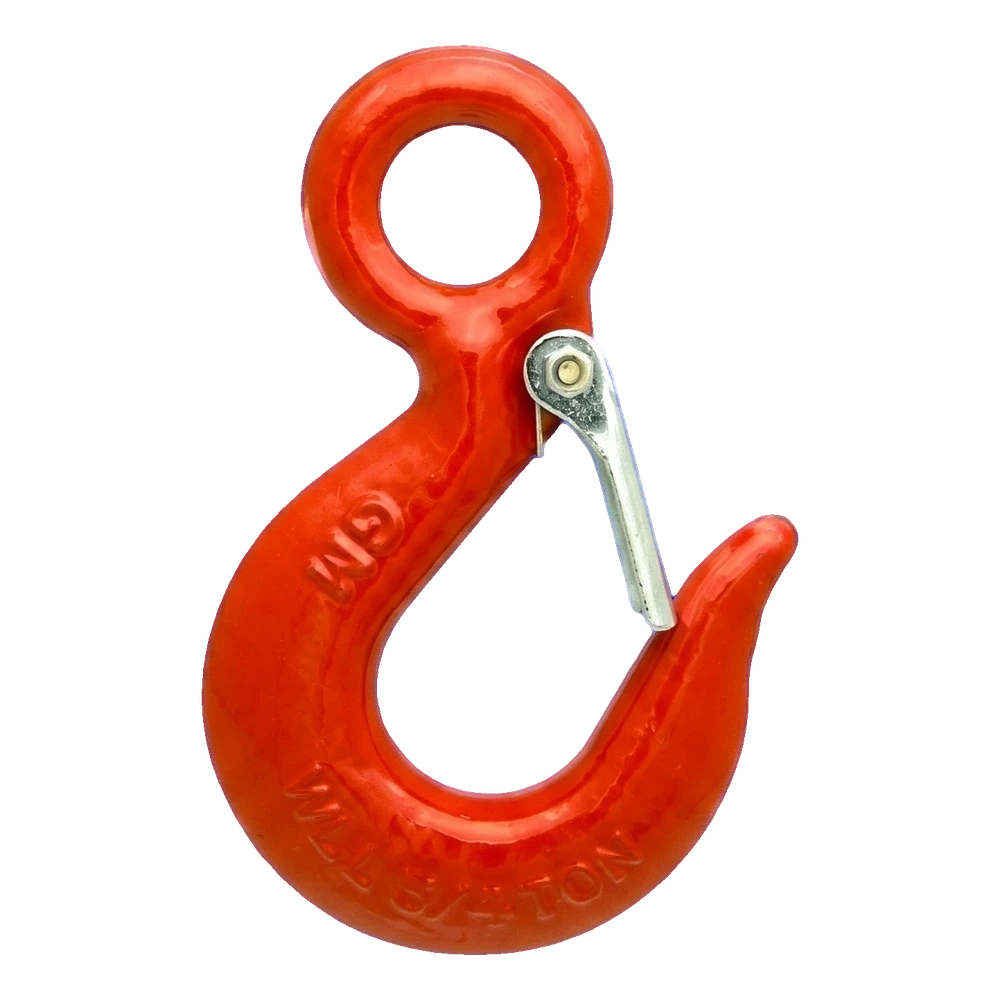

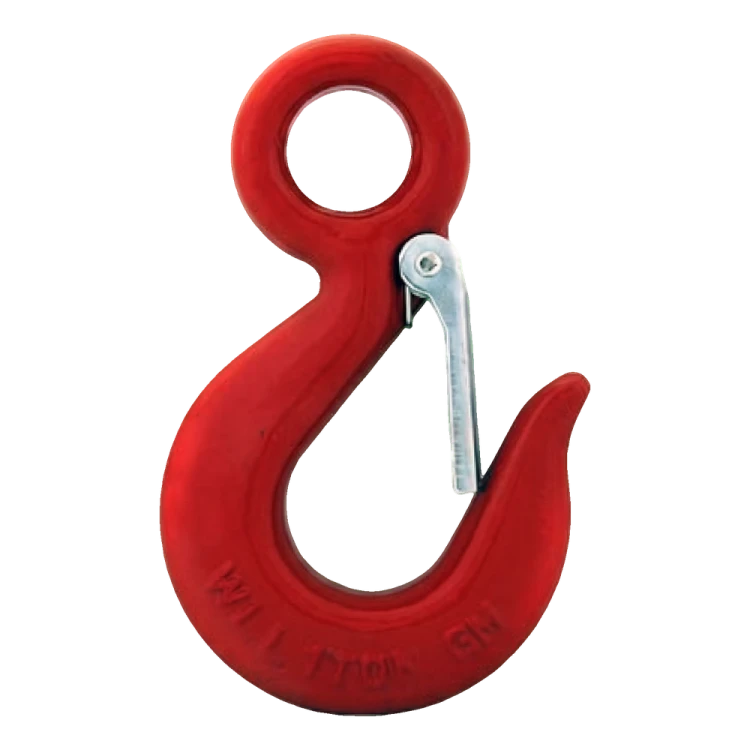

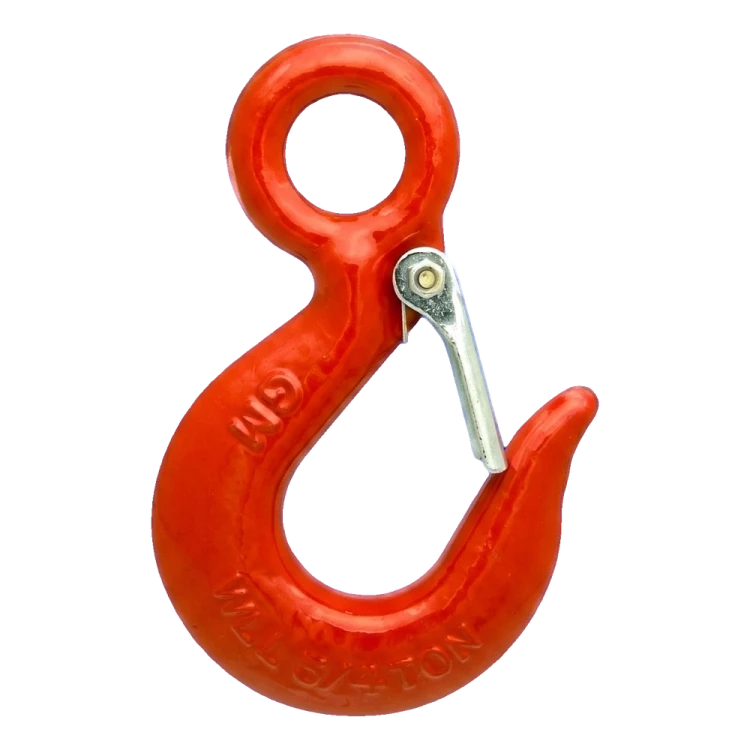

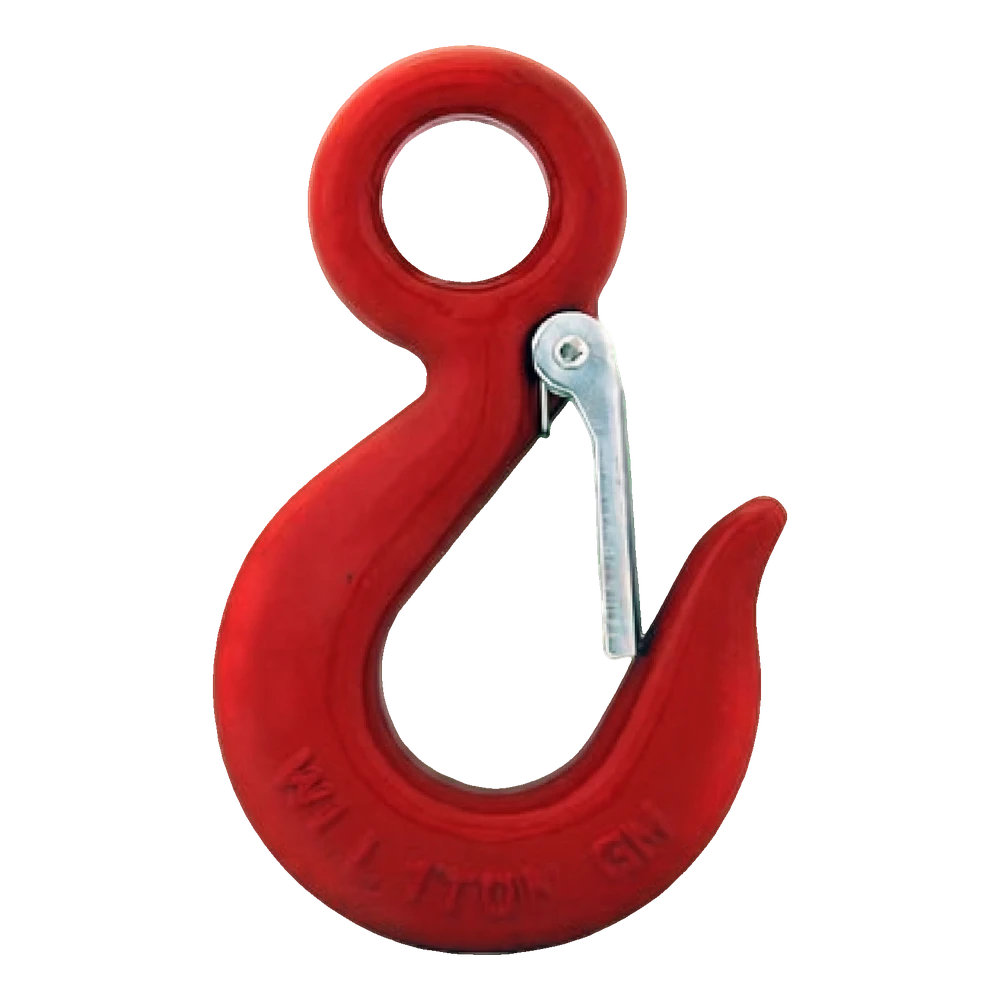

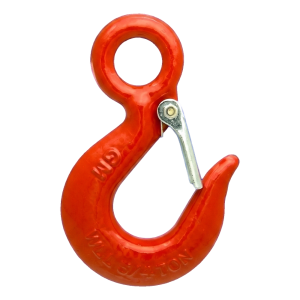

Haak met oog en veiligheidsklep 1500 kg – verzinkt en gelakt C45-staal

Ooghaak met veiligheidsklep voor staaldraadstroppen en kettingstroppen; C45-staal, verzinkt + gelakt

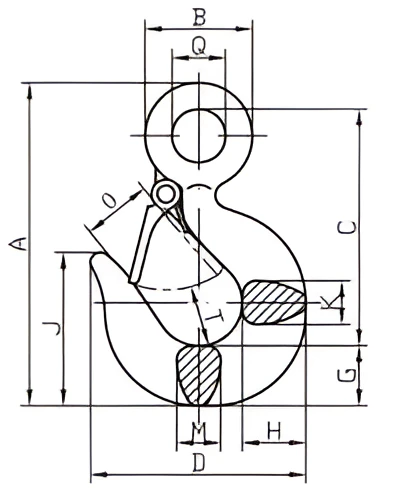

Maattekening op volledige grootte openen

Over het product

Een ooghaak met veiligheidsklep dient als eindstuk van een staaldraadstrop of kettingstrop. Kies een verbindingsstuk dat in het oog past, bijvoorbeeld een sluiting of een schalm.

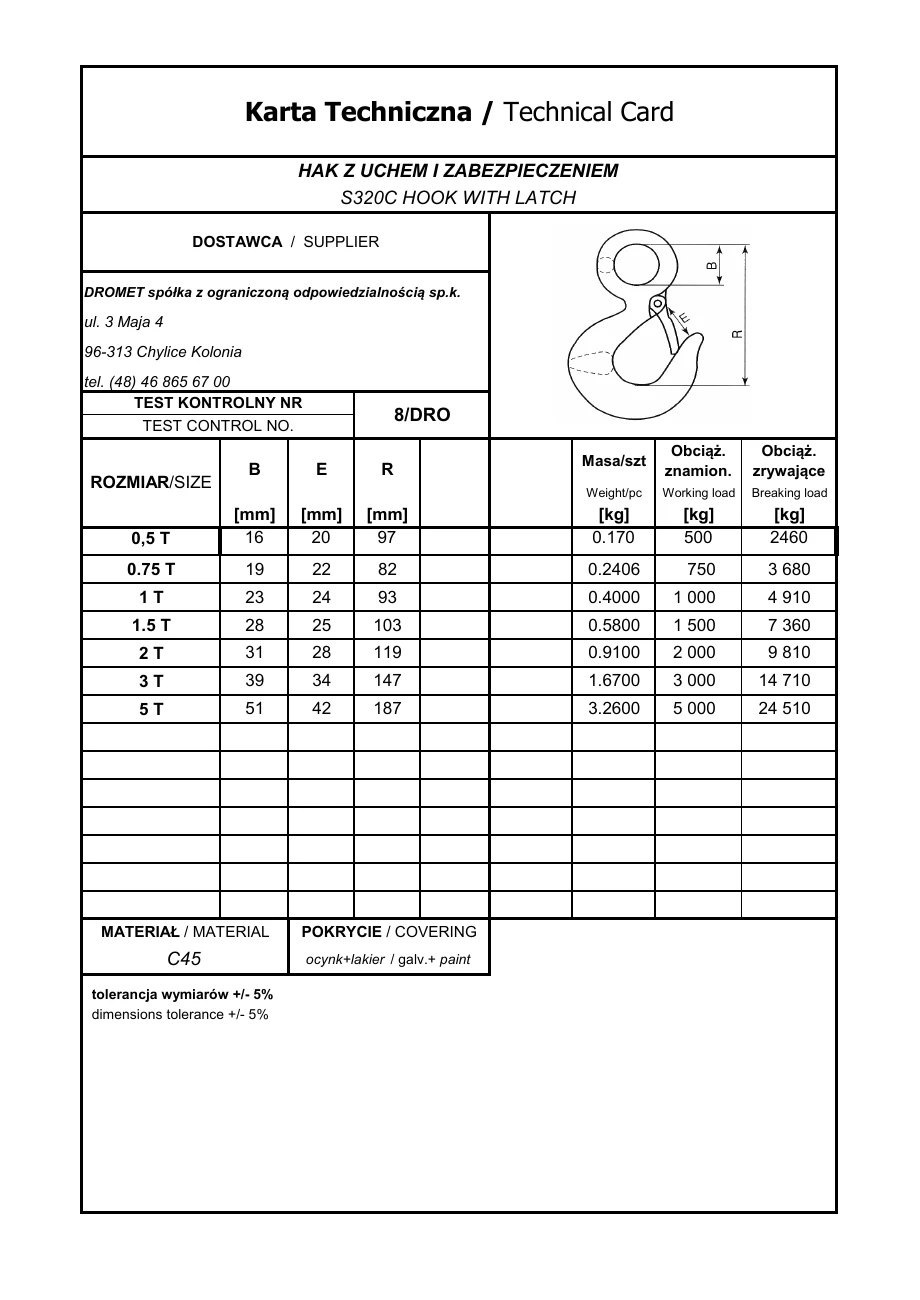

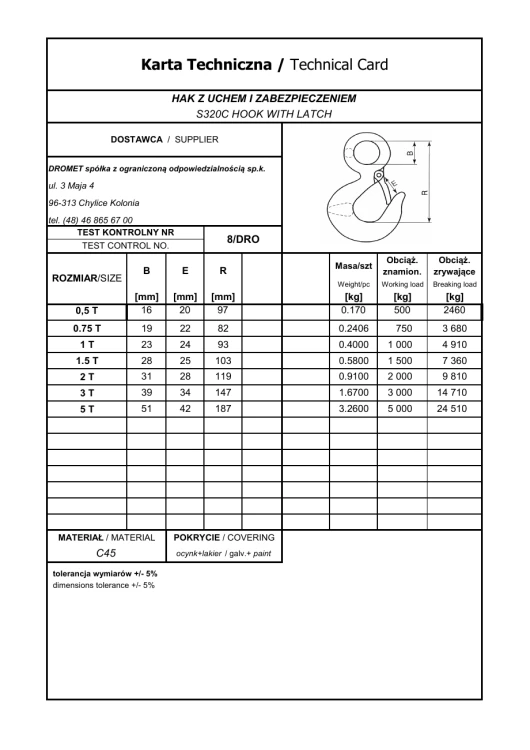

De nominale belasting van de haak bedraagt 1500 kg en mag niet lager zijn dan de werklast van de hijsstrop. De oogmaat B = 28 mm dient voor het kiezen van een verbindingsstuk dat in het oog moet passen. De haakopening (bij de veiligheidsklep) bedraagt E = 25 mm en de maat van de binnenzijde van het oog tot de haakbodem is R = 103 mm. Dit zijn nominale waarden volgens het productblad van de fabrikant (met een maattolerantie van ±5%). Hang de last in de haakbodem, niet aan de haakpunt. De veiligheidsklep moet vrij kunnen sluiten.

Materiaal: staal C45. Coating: verzinkt + gelakt. De breukbelasting bedraagt 7360 kg volgens het productblad van de fabrikant en is geen werklast. De werklast van de hijsstrop wordt bepaald door het zwakste onderdeel en de gebruikshoek — deze wordt vastgelegd in het ontwerp of de gebruiksaanwijzing van de hijsstrop. Inspecteer de haak vóór elk gebruik. Bij scheuren, vervormingen, een uitgebogen haakopening of een niet-werkende veiligheidsklep moet de haak buiten gebruik worden gesteld. Gebruik de haak niet voor het hijsen van personen.

Afmetingen volgens productblad

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Controleer of de nominale belasting van de haak niet lager is dan de werklast van de hijsstrop.
• ✓Hang de last in de haakbodem, niet aan de haakpunt; de veiligheidsklep moet vrij kunnen sluiten.
• ✓Inspecteer de haak vóór elk gebruik: bij scheuren, vervormingen, een uitgebogen haakopening of een niet-werkende veiligheidsklep moet de haak buiten gebruik worden gesteld.
