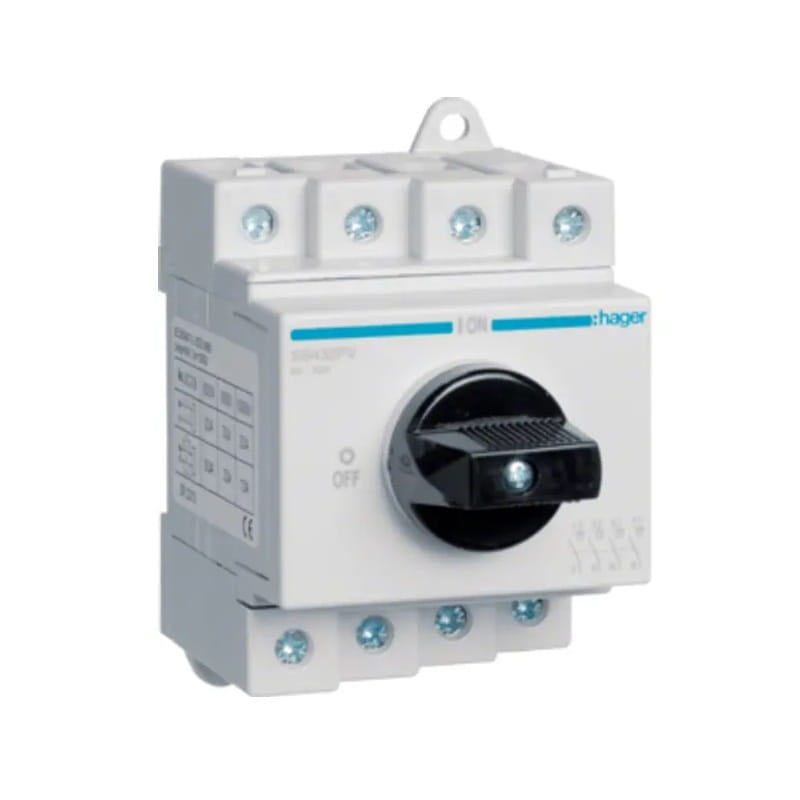

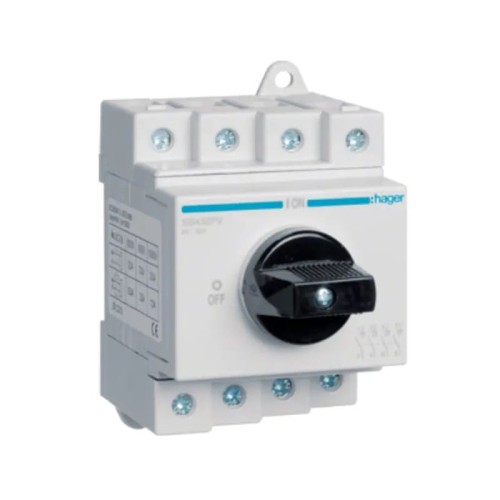

Hager DC-schakelaar 3-fase 4P 32A 1000V
product unavailable
toevoegen aan verlanglijst
Beschrijving
Hager DC Hoofdschakelaar 3-fasen 4P 32A 1000V
DC Hoofdschakelaar 3-fasen 4P 32A 1000V SB432PV HAGER wordt vaak aangeduid als een FR-type schakelaar en wordt veel toegepast in zowel residentiële als industriële schakelkasten.
De hoofdfunctie is het uitschakelen van alle circuits en fungeert als hoofdstroomschakelaar. De schakelaar wordt in vrijwel elke zekeringkast gebruikt als hoofdstroomschakelaar, zowel in noodsituaties als tijdens routinematig onderhoud, waardoor de installatie permanent van de voeding kan worden geïsoleerd.
Bediend met een ON/OFF-draaiknop, is deze schakelaar ook uitgerust met een indicatievenster dat met kleuren (groen/rood) de bedrijfsstatus van het apparaat aangeeft, wat gebruikers helpt de juiste werking te controleren.
Constructie
| Parameter | Waarde |
|---|---|
| Aantal polen | 4 P |
| Vorm | volgens DIN EN 50173-1:2011-09 |
Functies
| Parameter | Waarde |
|---|---|
| Richtingsschakelaar | Nee |
| Als hoofdschakelaar | Nee |
| Als noodstopinstallatie | Nee |
| Als veiligheidsschakelaar | Ja |
| Als onderhouds-/reparatieschakelaar | Ja |
Configuratie
| Parameter | Waarde |
|---|---|
| Aantal modules | 3/5 |
Bedieningselementen en indicatoren
| Parameter | Waarde |
|---|---|
| Geïntegreerde motoraandrijving | Nee |
Spanning
| Parameter | Waarde |
|---|---|
| Nominale isolatiespanning Ui | 1000 V |
| Nominale schokspanning Uimp | 8000 V |
| Nominale bedrijfsspanning Un (DC) | 1000 V |
Stroom
| Parameter | Waarde |
|---|---|
| Nominale stroom In | 32 A |
| Toelaatbare belasting DC21 categorie A | 32 A |
Afmetingen
| Parameter | Waarde |
|---|---|
| Productdiepte | 72 mm |
| Producthoogte | 85 mm |
Vermogen
| Parameter | Waarde |
|---|---|
| Totaal vermogensverlies bij nominale stroom | 6,9 W |
| Vermogensverlies per pool bij nominale stroom | 1,7 W |
Duurzaamheid
| Parameter | Waarde |
|---|---|
| Mechanische levensduur (aantal cycli) | 10000 |
Deksel / Deur / Bovenplaat
| Parameter | Waarde |
|---|---|
| Afsluitbaar | Nee |
Installatie / Montage
| Parameter | Waarde |
|---|---|
| Geschikt voor centrale frontmontage | Nee |
| Geschikt voor frontmontage | Nee |
| Geschikt voor vloermontage | Nee |
Uitrusting
| Parameter | Waarde |
|---|---|
| Aantal extra NC-contacten | 0 |
| Aantal extra NO-contacten | 0 |
| Aantal extra wisselcontacten | 0 |
| Aantal NC-contacten | 0 |
| Aantal NO-contacten | 4 |
| Aantal NO/NC-contacten | 0 |
| Optionele motoraandrijving | Nee |
| Extra accessoires | Nee |
Norm
| Parameter | Waarde |
|---|---|
| Norm | IEC 60947-3 ; VDE 0660 |
| Europese WEEE-richtlijn | van toepassing |
Veiligheid
| Parameter | Waarde |
|---|---|
| Beschermingsgraad | IP20 |
Gebruiksomstandigheden
| Parameter | Waarde |
|---|---|
| Bedrijfstemperatuur | -40…65 °C |
| Vervuilingsgraad volgens IEC 60664 / IEC 60947-2 | 3 |
| Opslag-/transporttemperatuur | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Toepassing | DC (fotovoltaïsch) |
| Type schakelaar | scheidingsschakelaar |
| Nominale stroom [A] | 32A |
| Aantal polen | 4P |
| Nominale spanning [V] | 1000V DC |
| Merk | HAGER |
