Hager PV-zekeringhouder 2P 32A 10x38mm
Laat feedback achter over het product
Zekeringhouder 2P 32A voor patronen 10x38mm met karakteristiek gPV. Nominale spanning 690/1000V DC, beschermingsgraad IP20. Geschikt voor fotovoltaïsche installaties in serieconfiguratie.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Kies een variant:
Afzonderlijke varianten kunnen verschillen in prijs
Hoeveelheid
Productcode:
Beschrijving

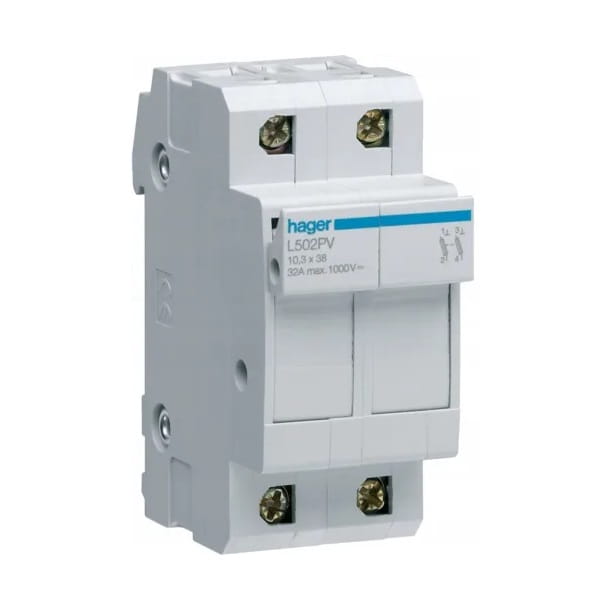

Hager Zekeringhouder PV 2P 32A 10x38mm
Zekeringhouder PV 2P 32A 10x38 mm L502PV HAGER is geschikt voor zekeringen met afmetingen 10 x 38 mm en biedt effectieve bescherming voor PV-installaties die in serieconfiguratie werken.
Het apparaat kenmerkt zich door een nominale stroom van 32 A en een maximale nominale schakelspanning van 690/1000 V DC, waardoor het geschikt is voor gebruik in geavanceerde fotovoltaïsche toepassingen. De Hager L502PV zekeringhouder biedt ook beschermingsgraad IP20, wat betekent dat deze beschermd is tegen toegang tot gevaarlijke delen, zoals handen of vaste voorwerpen.
Constructie
| Parameter | Waarde |
|---|---|
| Aantal polen | 2 P |
| Poolconfiguratie | 2 P |
Bedieningselementen en indicatoren
| Parameter | Waarde |
|---|---|
| Optische indicator | nee |
Elektrische kenmerken
| Parameter | Waarde |
|---|---|
| Nominale schakelspanning Ue (AC) | 690 / 1000 V |
| Type voedingsspanning | DC |
| Frequentie | 50/60 Hz |
Spanning
| Parameter | Waarde |
|---|---|
| Nominale isolatiespanning Ui | 690 V |
| Nominale bedrijfsspanning Un (DC) | 1000 V |
Stroom
| Parameter | Waarde |
|---|---|
| Nominale stroom In | 32 A |
| Nominale stroom zekeringpatroon | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Correctiefactor stroom
| Parameter | Waarde |
|---|---|
| Correctiefactor toelaatbare stroom bij configuratie > 10 fasen | 0,7 |
| Correctiefactor toelaatbare stroom voor 1-3 fasen naast elkaar | 1 |
| Correctiefactor toelaatbare stroom voor 4-6 fasen naast elkaar | 0,9 |
| Correctiefactor toelaatbare stroom voor 7-9 fasen naast elkaar | 0,85 |
| Correctiefactor toelaatbare stroom boven 40°C | 0,9 |
| Correctiefactor toelaatbare stroom boven 50°C | 0,8 |
| Correctiefactor toelaatbare stroom boven 20°C | 1 |
Technische gegevens
| Parameter | Waarde |
|---|---|
| Correctiefactor toelaatbare stroom boven 30°C | 0,95 |
Zekering
| Parameter | Waarde |
|---|---|
| Zekeringkarakteristiek | gPV |
| Afmeting zekeringpatroon | 10,3 x 38 |
Frequentie
| Parameter | Waarde |
|---|---|
| Frequentie (bereik volgens ETIM) | 50 tot 60 Hz |
Vermogen
| Parameter | Waarde |
|---|---|
| Totaal vermogensverlies bij nominale stroom | 2,2 W |
Duurzaamheid
| Parameter | Waarde |
|---|---|
| Elektrische levensduur (aantal cycli) | 2000 |
| Mechanische levensduur (aantal cycli) | 4000 |
Afmetingen
| Parameter | Waarde |
|---|---|
| Diepte product | 75 mm |
| Hoogte product | 77 mm |
| Breedte product | 35 mm |
Installatie / Montage
| Parameter | Waarde |
|---|---|
| Aanhaalmoment | 2 Nm |
Aansluiting
| Parameter | Waarde |
|---|---|
| Dwarsdoorsnede flexibele geleider (litze) in klem | 0,75 / 10mm |
| Dwarsdoorsnede massieve geleider (draad) in klem | 1 / 16mm |
Norm
| Parameter | Waarde |
|---|---|
| Europese WEEE-richtlijn | van toepassing |
Veiligheid
| Parameter | Waarde |
|---|---|
| Beschermingsgraad | IP20 |
Gebruiksomstandigheden
| Parameter | Waarde |
|---|---|
| Bedrijfstemperatuur | -25 tot 50 °C |
| Vervuilingsgraad volgens IEC 60664 / IEC 60947-2. | 3 |
| Opslag-/transporttemperatuur | -25 tot 80 °C |
Temperatuur
| Parameter | Waarde |
|---|---|
| Kalibratietemperatuur | 30 °C |
