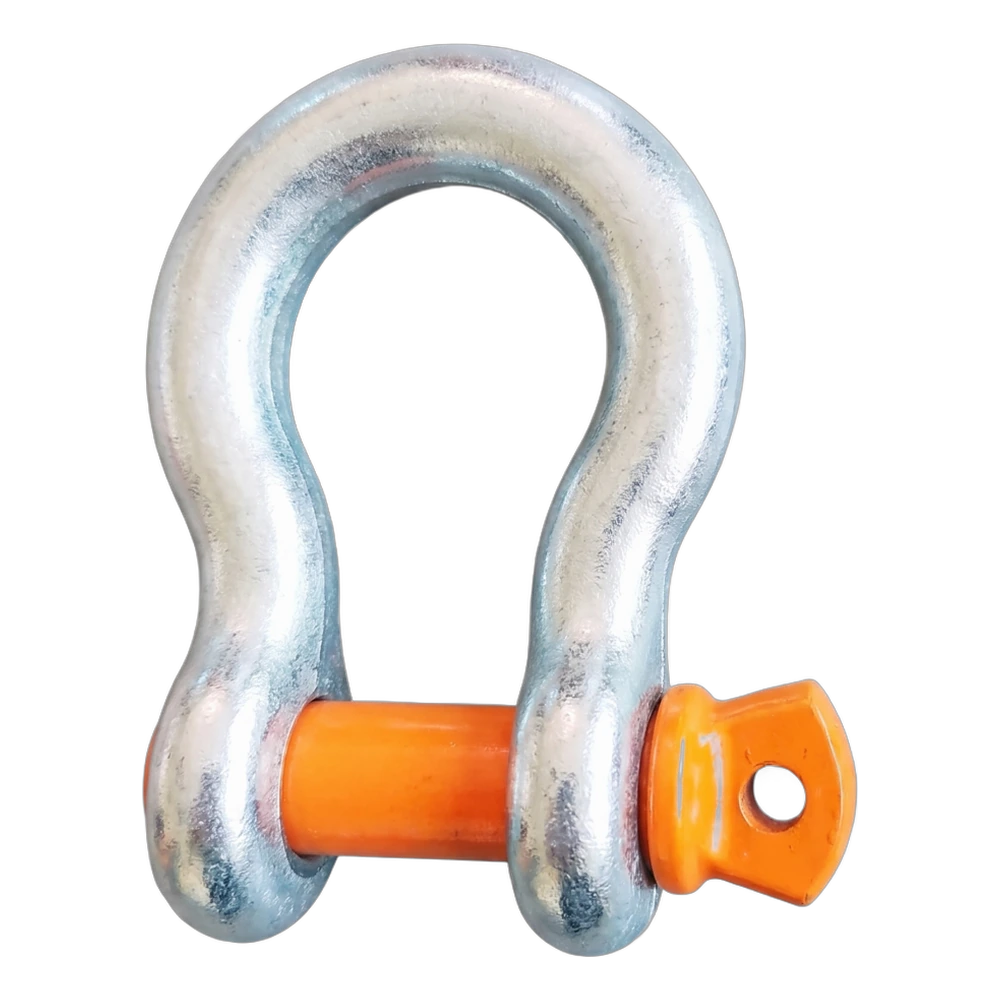

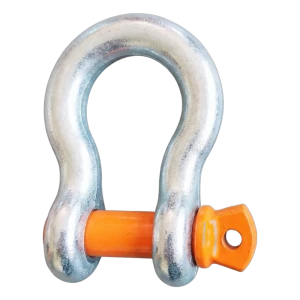

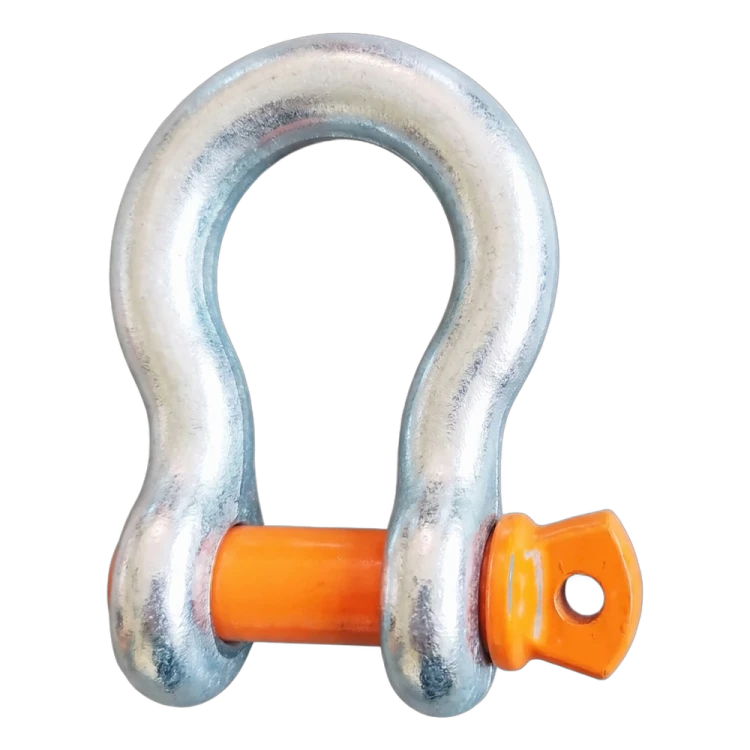

Harpsluiting verzinkt 2 t – pen Ø16 mm, EN 13889

Gesmede harpsluiting met ronde beugel en schroefpen – voor het verbinden van hijsstroppen, kabels en kettingen; verzinkte beugel

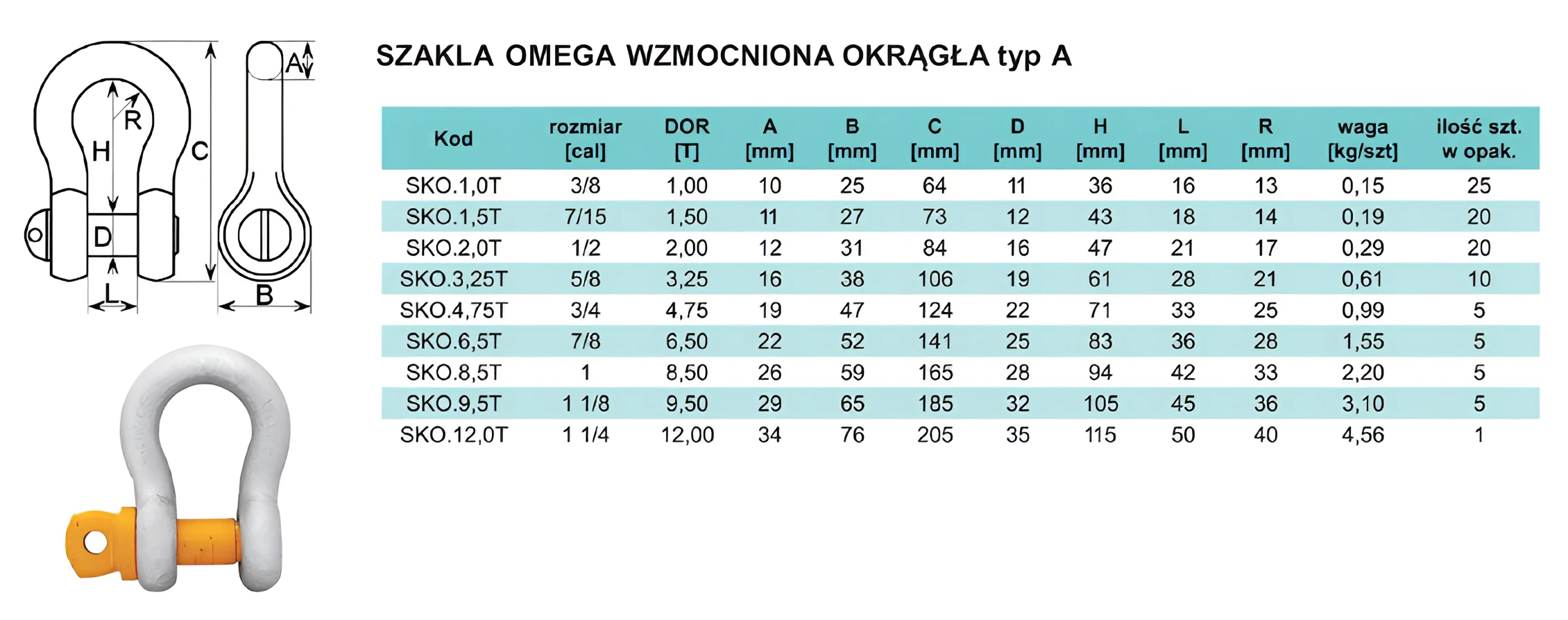

Maattekening op volledige grootte openen

Over het product

Een gesmede harpsluiting dient voor het verbinden van hijsstroppen, kabels en kettingen. Deze heeft een ronde beugel en een schroefpen. De beugel biedt ruimte aan meerdere onderdelen tegelijk.

De maat in inch is 1/2". De materiaaldikte van de beugel bedraagt 12 mm en de pendiameter 16 mm. De binnenmaten zijn: binnenbreedte 21 mm, binnenhoogte 47 mm en binnenradius van de beugel 17 mm. De ooghoogte bedraagt 31 mm en de totale hoogte 84 mm. Dit zijn nominale waarden volgens de maattabel van de leverancier. Overschrijd de werklast van 2 t niet — deze geldt voor belasting in de lengterichting van de sluiting. Houd bij meerdere hijsstroppen in de beugel rekening met de onderlinge spreidingshoek. Draai de pen volledig vast en borg deze bij een permanente verbinding tegen losdraaien, bijvoorbeeld met borgdraad door het oog in de kop van de pen.

Materiaal: matrijsgesmeed gelegeerd staal, gehard en ontlaten. Afwerking: verzinkte beugel, gelakte pen. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering die geschikt is voor de blootstellingsomstandigheden. De breukbelasting van 8 t is geen werklast; de veiligheidsfactor bedraagt 4:1. Norm: EN 13889 (belastingen, veiligheidsfactor en norm volgens de gegevens van de leverancier). Controleer de sluiting en de pen vóór elk gebruik — gebruik geen onderdelen die vervormd of gescheurd zijn of waarvan de schroefdraad beschadigd is. Gebruik de sluiting voor het hijsen van lasten overeenkomstig de voorschriften en de documentatie van het hijsmaterieel.

Afmetingen volgens tabel

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Kies de sluiting op basis van de belasting – overschrijd de werklast van 2 t niet.
• ✓Houd bij meerdere hijsstroppen in de beugel rekening met de onderlinge spreidingshoek – de werklast geldt voor belasting in de lengterichting van de sluiting.
• ✓Draai de pen volledig vast; borg deze bij een permanente verbinding tegen losdraaien (bv. met borgdraad door het oog in de kop van de pen).
