Harpsluiting verzinkt 6,5 t – pen Ø25 mm, EN 13889

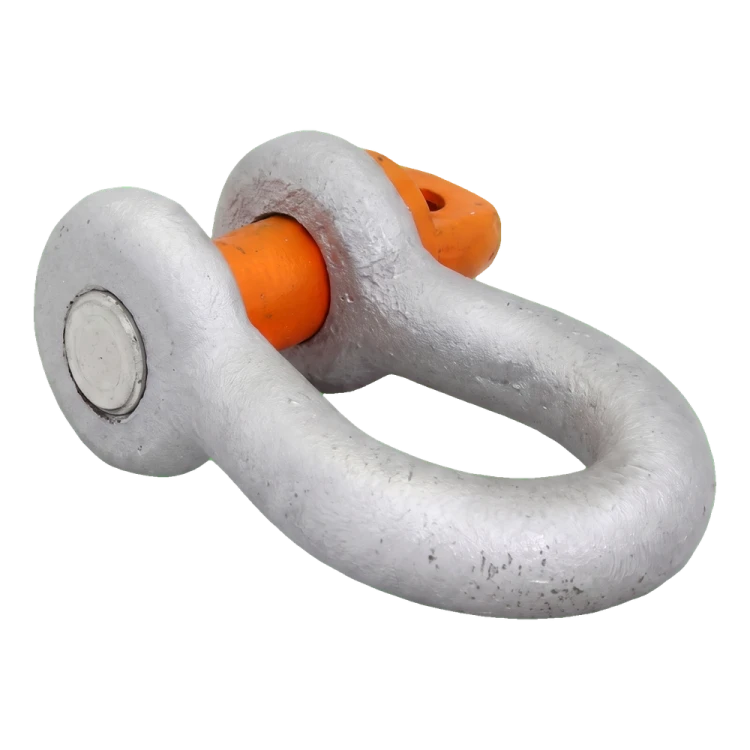

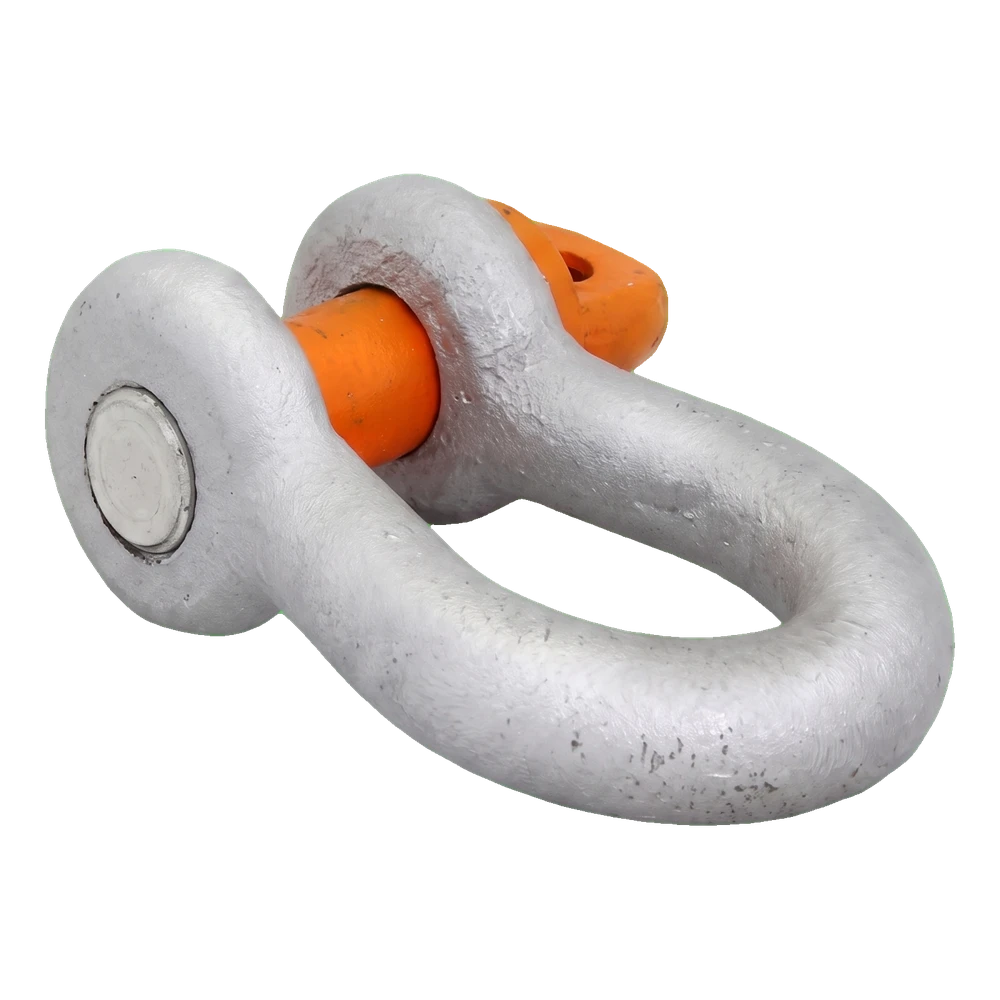

Gesmede harpsluiting met ronde beugel (omega) en schroefpen – voor het verbinden van hijsstroppen, kabels en kettingen; verzinkte beugel

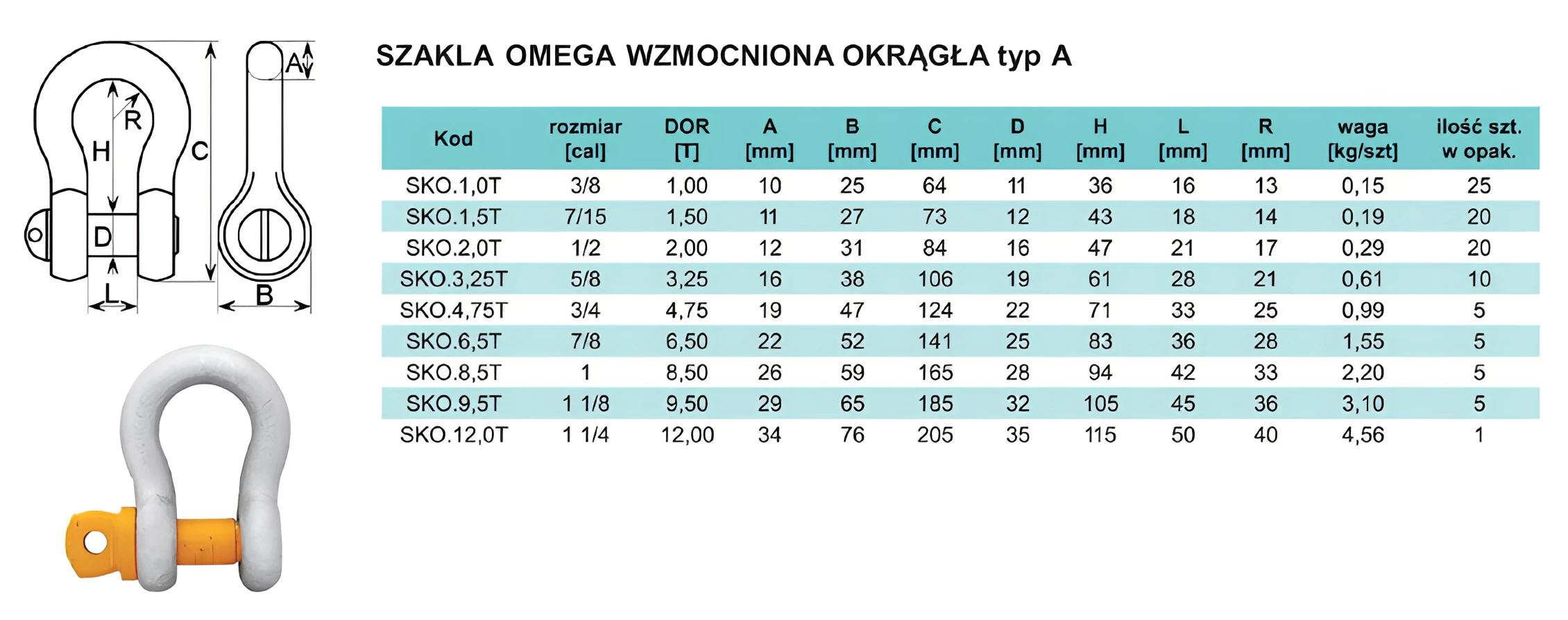

Maattekening op volledige grootte openen

Over het product

De gesmede harpsluiting dient voor het verbinden van hijsstroppen, kabels en kettingen. De sluiting heeft een ronde beugel en een schroefpen. De beugel biedt ruimte aan meerdere onderdelen tegelijk.

De maat in inch is 7/8". De materiaaldikte van de beugel is 22 mm en de pendiameter is 25 mm. De binnenafmetingen zijn: binnenbreedte 36 mm, binnenhoogte 83 mm en binnenradius van de beugel 28 mm. De ooghoogte is 52 mm en de totale hoogte is 141 mm. Dit zijn nominale waarden volgens de maattabel van de leverancier. Overschrijd de werklast van 6,5 t niet — deze geldt voor belasting in de lengterichting van de harpsluiting. Houd bij meerdere hijsstroppen in de beugel rekening met de onderlinge hoek. Draai de pen tot aan de aanslag vast en borg deze bij een permanente verbinding tegen losdraaien, bijvoorbeeld met borgdraad door het oog in de kop van de pen.

Materiaal: matrijsgesmeed gelegeerd staal, gehard en ontlaten. Afwerking: verzinkte beugel, gelakte pen. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering die geschikt is voor de blootstellingsomstandigheden. De breukbelasting van 26 t is geen werklast; de veiligheidsfactor is 4:1. Norm: EN 13889 (belastingen, veiligheidsfactor en norm volgens de gegevens van de leverancier). Controleer de harpsluiting en de pen vóór elk gebruik — gebruik geen onderdelen die vervormd of gescheurd zijn of waarvan de schroefdraad beschadigd is. Gebruik de harpsluiting voor het hijsen van lasten volgens de voorschriften en de documentatie van de hijsuitrusting.

Afmetingen volgens tabel

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Kies een harpsluiting die geschikt is voor de belasting – overschrijd de werklast van 6,5 t niet.
• ✓Houd bij meerdere hijsstroppen in de beugel rekening met de onderlinge hoek – de werklast geldt voor belasting in de lengterichting van de harpsluiting.
• ✓Draai de pen volledig vast; borg deze bij een permanente verbinding tegen losdraaien (bv. met borgdraad door het oog in de kop van de pen).
