Inslagdop vierkant 40×40 mm, wit, wanddikte 1,2–3,0 mm

De witte Inslagdop vierkant 40×40 mm dient voor het netjes afsluiten van de open uiteinden van kokerprofielen met een vierkante doorsnede. De dop is geschikt voor profielen met een wanddikte van 1,2–3,0 mm, zodat één variant past op een breed scala aan profielen voor draagconstructies, frames en inrichtingselementen.

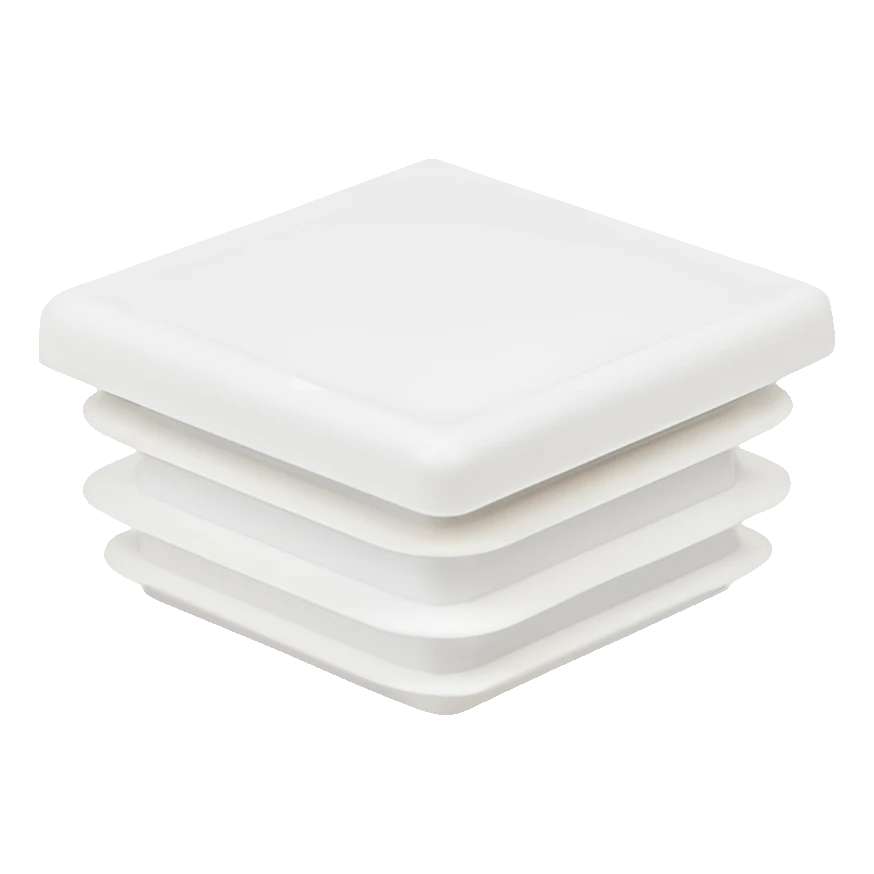

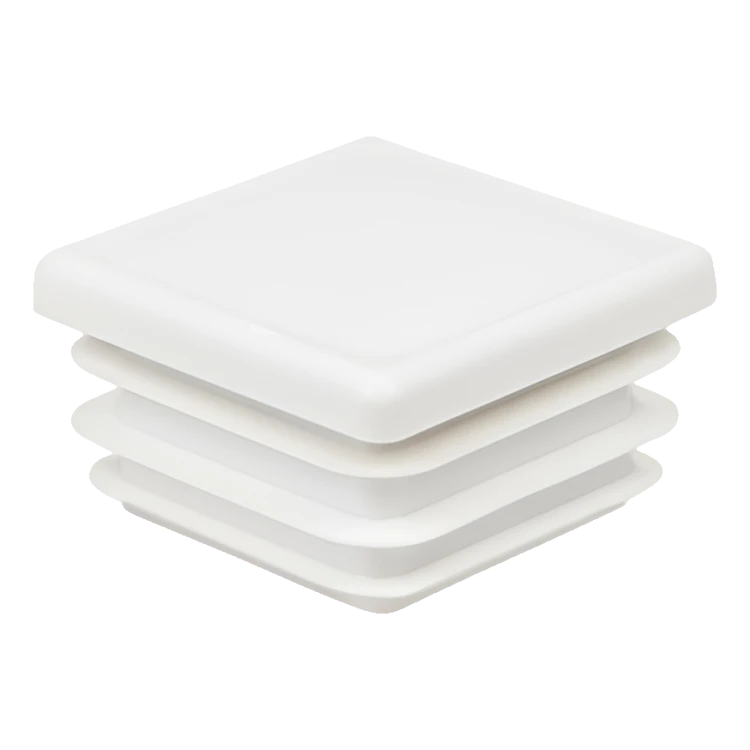

De inslagdop bestaat uit een vlakke kraag die na montage de rand van het profiel afdekt, en een binnenste deel met lamellen. De lamellen passen zich aan de binnenkant van het profiel aan en houden de dop na het indrukken op zijn plaats. Het element is gemaakt van polyethyleen, een materiaal dat veel wordt gebruikt voor dit soort spuitgietproducten.

Toepassing en keuze

Controleer vóór aankoop de werkelijke wanddikte van het profiel, omdat deze bepaalt of de lamellen goed in het profiel passen. De inslagdop wordt in de profielopening gedrukt totdat de kraag tegen de rand van het profiel aansluit. Het product wordt per stuk verkocht.

Passing in het profiel

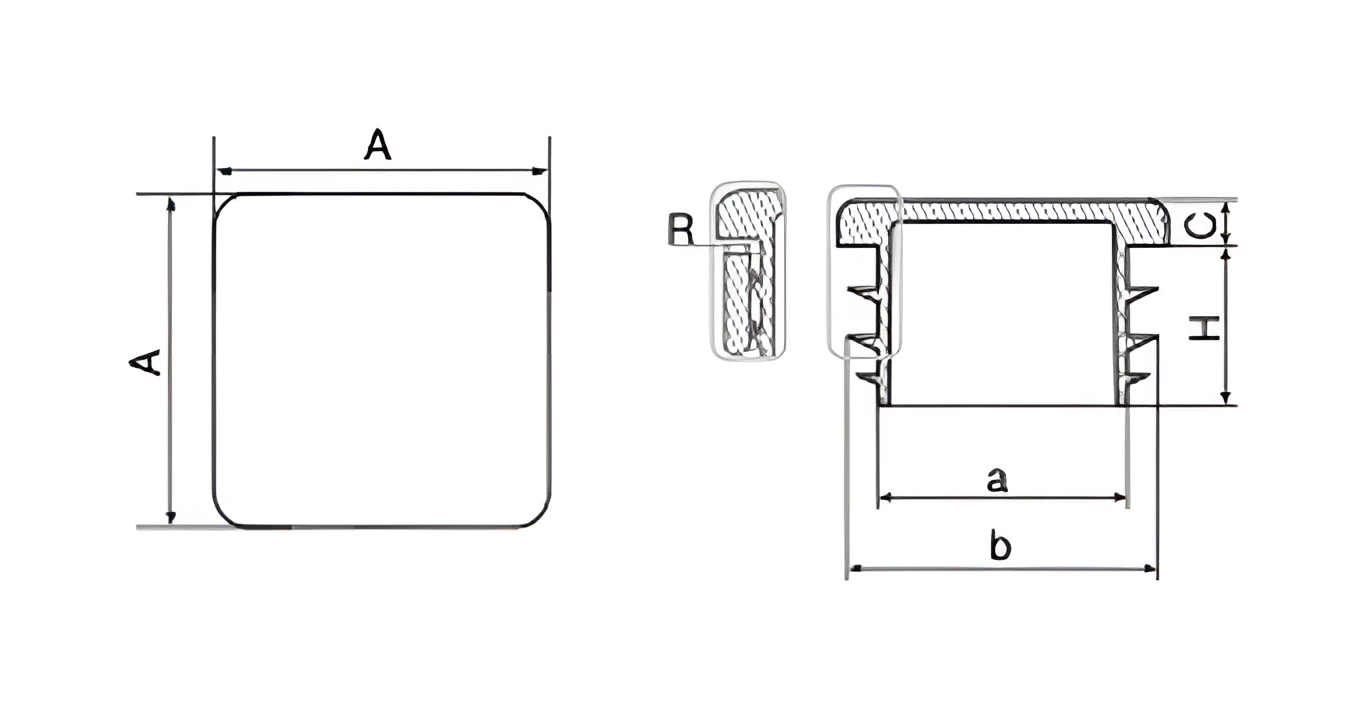

Bij het kiezen van de inslagdop zijn drie maten belangrijk: de hoogte van het buitenste deel C (de na montage zichtbare kraag), de hoogte van het binnenste deel H (de insteekdiepte in het profiel) en de wanddikte van het profiel R. Als de nominale profielmaat en de wanddikte overeenkomen, kan de inslagdop zonder extra bevestigingsmiddelen worden gebruikt. De waarden staan in de onderstaande specificatietabellen.
