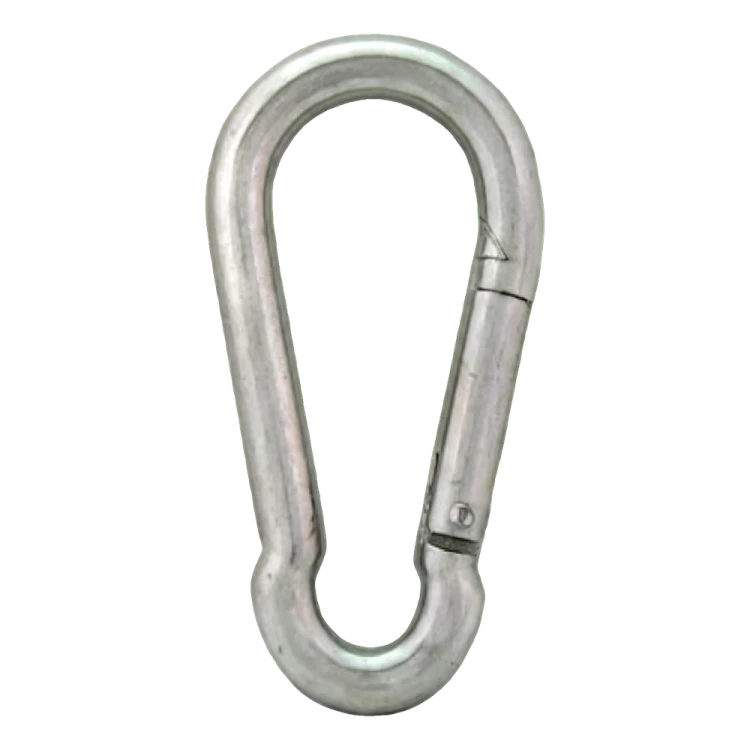

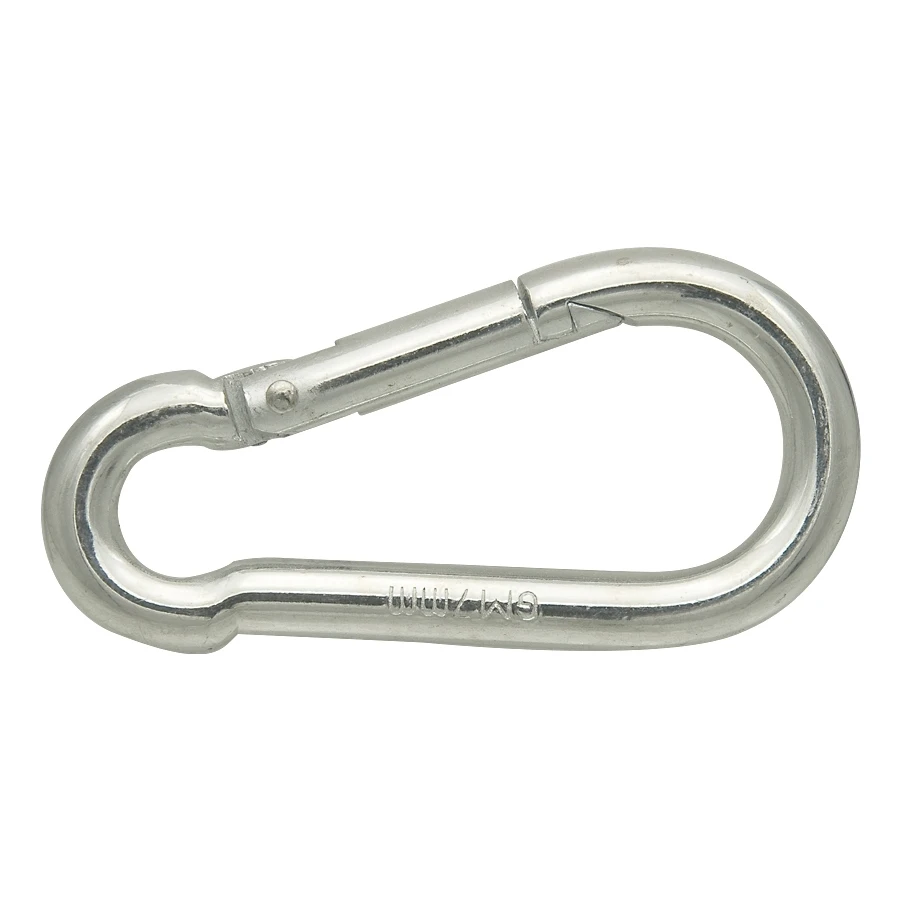

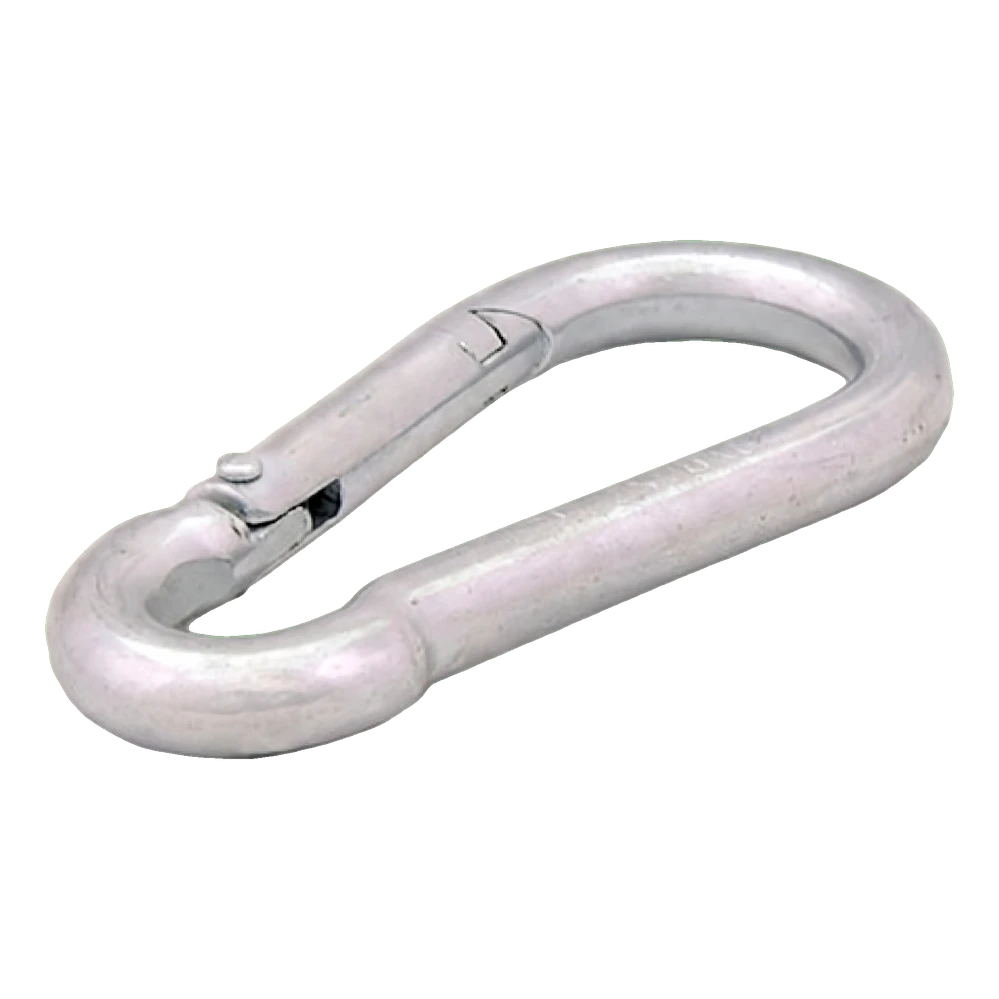

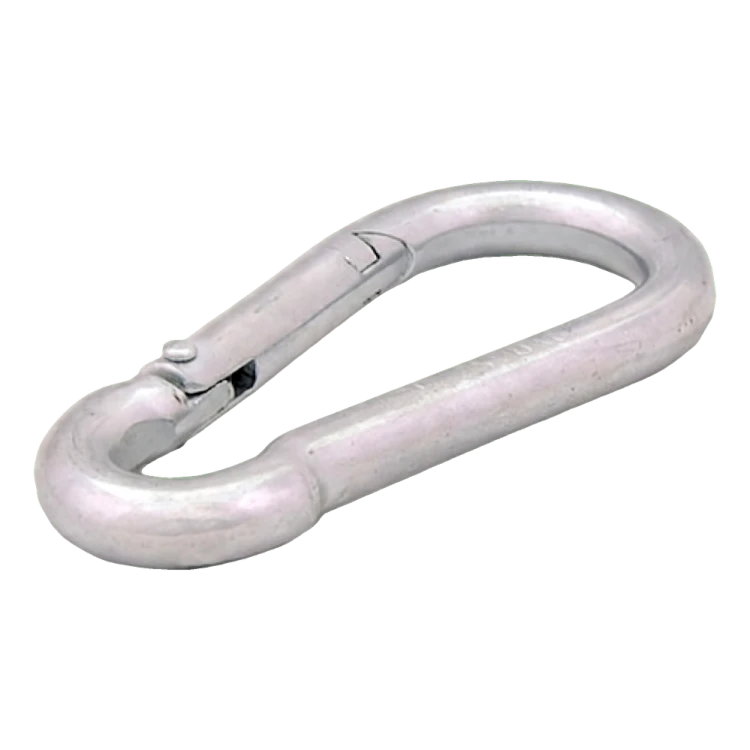

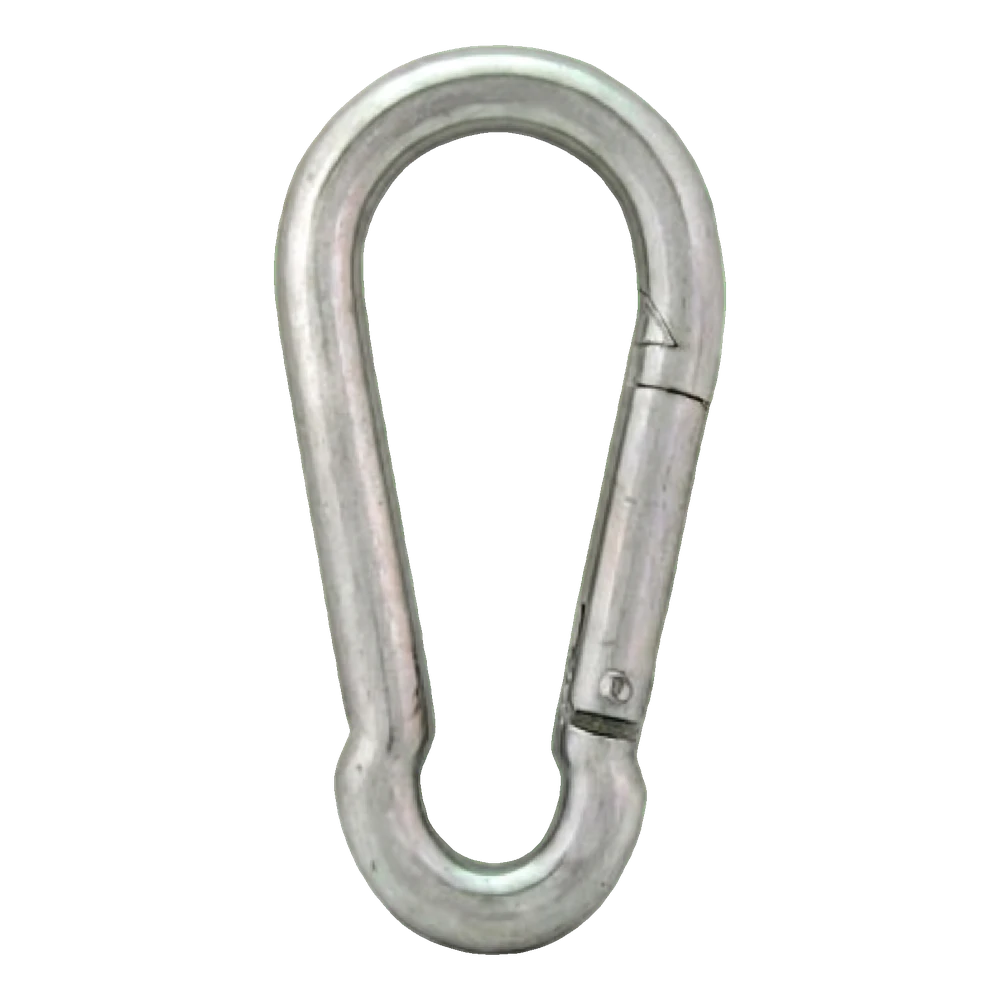

Karabijnhaak verzinkt 5×50 mm – DIN 5299 C

Karabijnhaak met veerbelaste sluiting voor het snel verbinden van touwen, kettingen en toebehoren; verzinkt staal

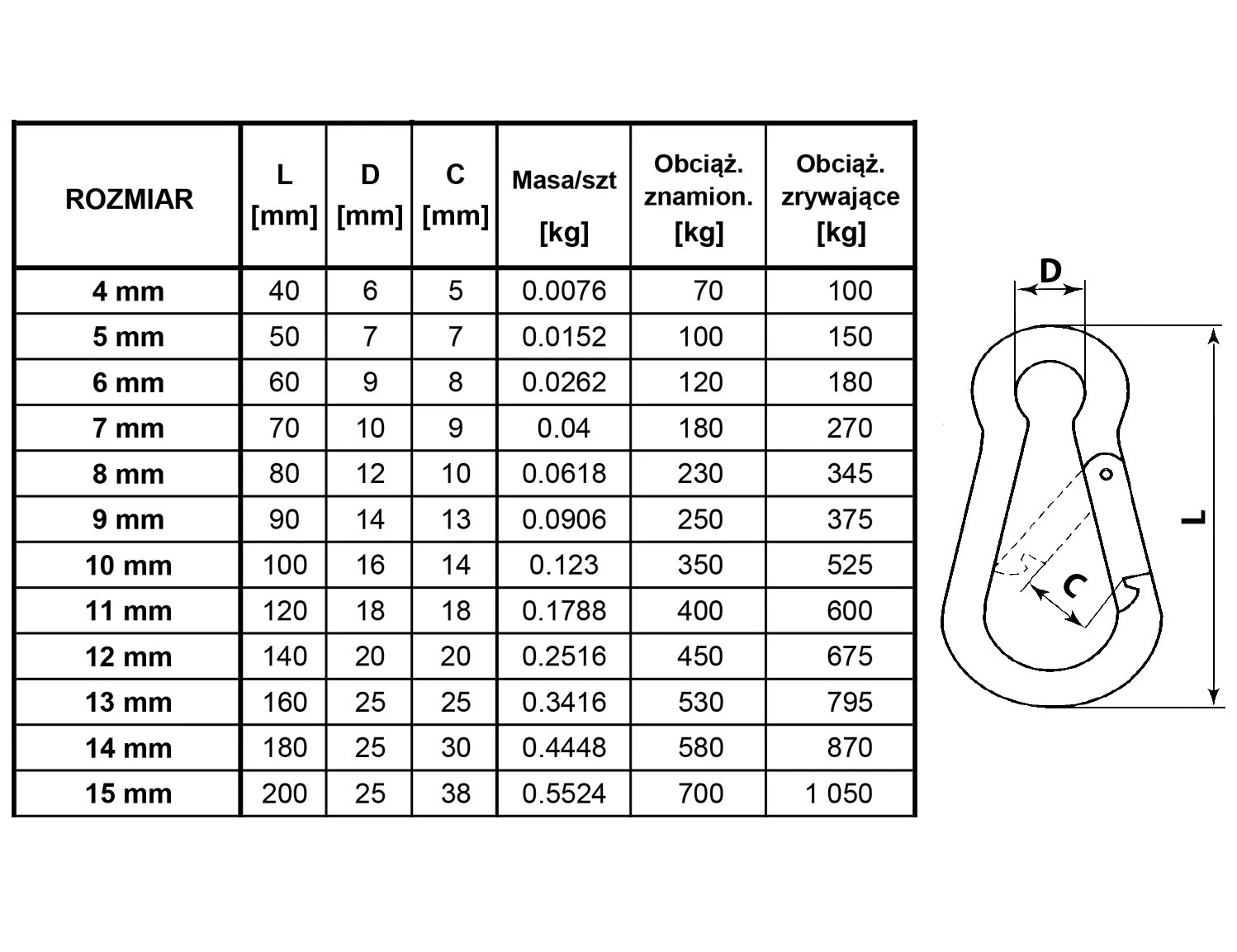

Maattekening op volledige grootte openen

Over het product

De karabijnhaak met veerbelaste sluiting volgens DIN 5299 C dient voor het snel verbinden en loskoppelen van touwen, koorden, kettingen, bevestigingsbeugels en toebehoren zonder gereedschap.

De maat 5 × 50 mm staat voor de draaddiameter d = 5 mm en de totale lengte L = 50 mm. De maat D = 7 mm geeft de binnenbreedte van het oog aan en C = 7 mm de opening van de sluiting. Controleer of het aan te haken element (oog, schakel of touw) door deze opening past. Houd bij de keuze van de karabijnhaak rekening met de werklast van 100 kg en overschrijd deze waarde niet. Controleer na het aanhaken of de sluiting vanzelf is teruggekeerd en tegen de neus aansluit.

Materiaal: staal C10. Coating: verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden; kies bij contact met zout, chemicaliën of permanente vochtigheid een uitvoering volgens de blootstellingsomstandigheden. De werklast geldt voor belasting in de lengterichting van de karabijnhaak; zijdelingse belasting van de sluiting vermindert het draagvermogen. De breuklast bedraagt 150 kg en is geen werklast. De karabijnhaak is niet bedoeld voor het hijsen van lasten boven personen of voor het beveiligen van personen.

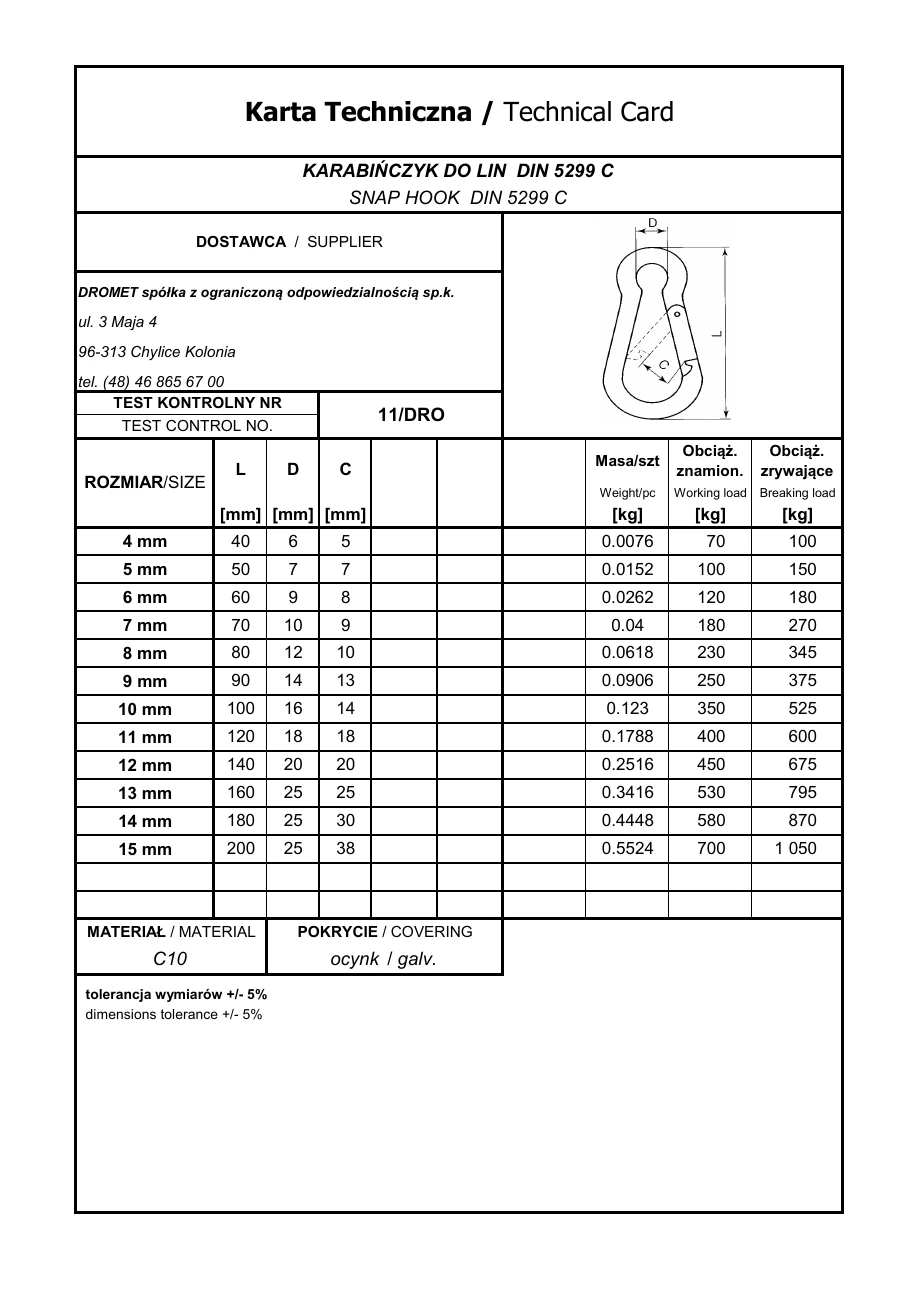

Afmetingen volgens productblad

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Kies de karabijnhaak op basis van de belasting – overschrijd de werklast van 100 kg niet.
• ✓Controleer of het aan te haken element (oog, schakel, touw) door de opening van de sluiting C = 7 mm past.
• ✓Controleer na het aanhaken of de sluiting vanzelf is teruggekeerd en tegen de neus aansluit.
