Kozza KE 100 – U-profiel voor volledig glazen balustraden 5000 mm donkergrijs
Laat feedback achter over het product
U-profiel Kozza KE 100 van aluminium EN AW 6063, donkergrijs. Lengte 5000 mm, breedte 60 mm, hoogte 110 mm. Voor volledig glazen balustraden, glas 12-21,52 mm. Bevestiging van bovenaf, vlak systeem. Gewicht 23 kg.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 000-862
Producteigenschappen
[PIM] balustrady-caloszklane #128
- Materiaal Aluminium
Beschrijving
Kozza KE 100 – U-profiel voor volledig glazen balustrades 5000 mm donkergrijs

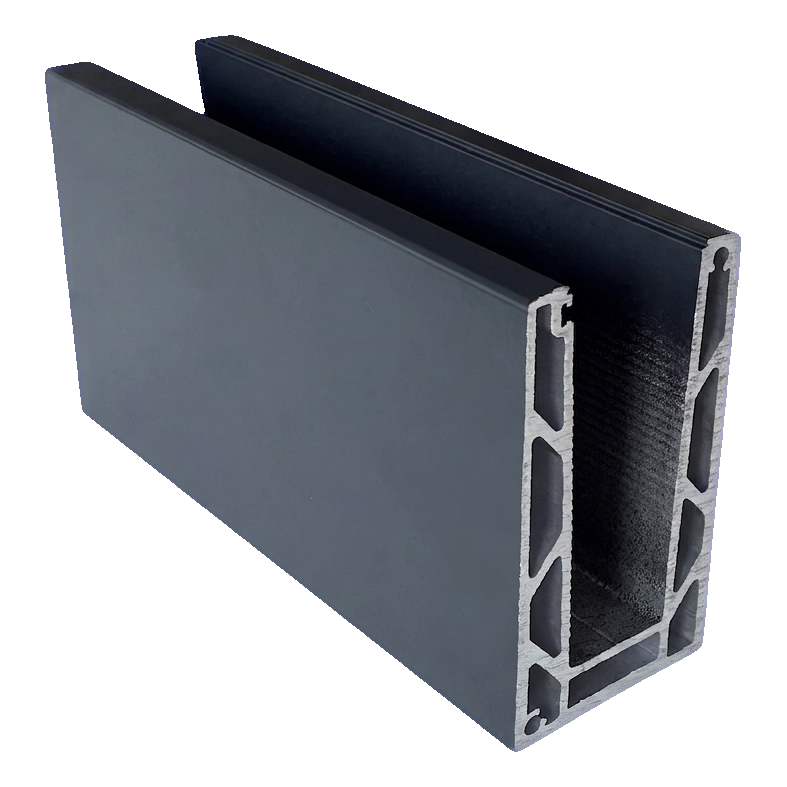

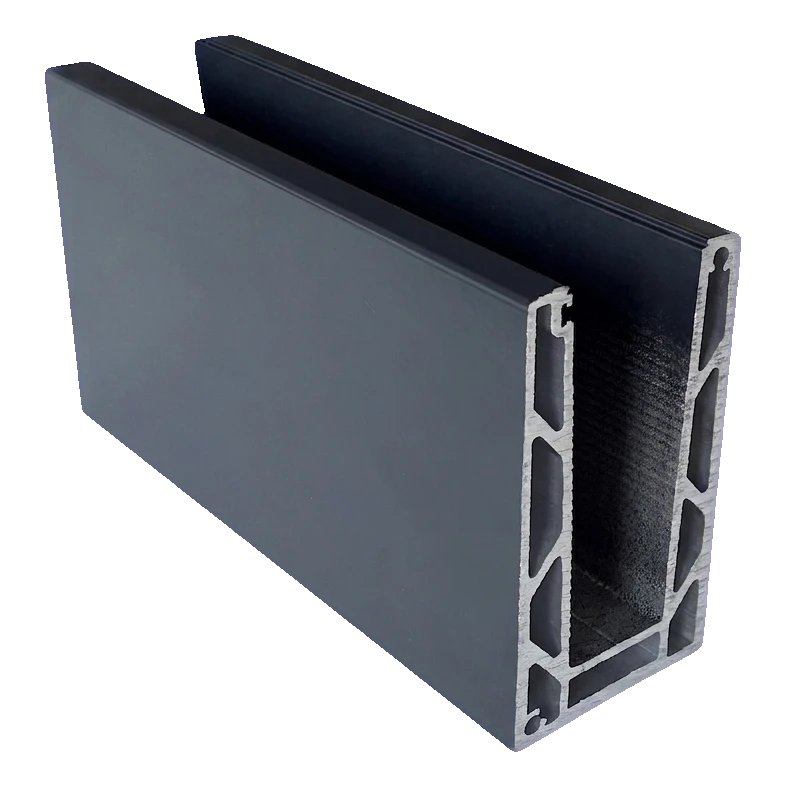

Kamerprofiel van het type U uit de serie Kozza KE 100 is een professionele oplossing voor de montage van volledig glazen balustrades met bevestiging aan de bovenzijde. Het profiel is vervaardigd uit hoogwaardig aluminium EN AW 6063 en zorgt voor een stabiele en veilige plaatsing van glas met een dikte van 12 tot 21,52 mm — zonder dat extra afdekprofielen nodig zijn. Het vlakke systeem, ontwikkeld in samenwerking met architecten en aannemers, combineert de esthetiek van een minimalistische afwerking met een hoge belastbaarheid.
Het profiel in donkergrijs past perfect bij de moderne architectuur van woon-, hotel- en kantoorgebouwen. Dankzij het GLASSMOVE-systeem verloopt de montage vlot en zijn er geen speciale gereedschappen nodig, wat de uitvoeringstijd op de bouwplaats aanzienlijk verkort.
Technische specificatie
- Serie: Kozza KE 100
- Materiaal: aluminium EN AW 6063
- Systeem: vlak, bevestiging aan de bovenzijde
- Lengte profiel: 5000 mm
- Breedte profiel: 60 mm
- Hoogte profiel: 110 mm
- Breedte van de binnenspleet (voor glas): 30 mm
- Hoogte van de voet: 15 mm
- Bereik glasdikte: 12 – 21,52 mm
- Maximale glashoogte: 120 cm
- Kleur: donkergrijs (gelakt)
- Gewicht: 23 kg
- EAN: 5903313208109

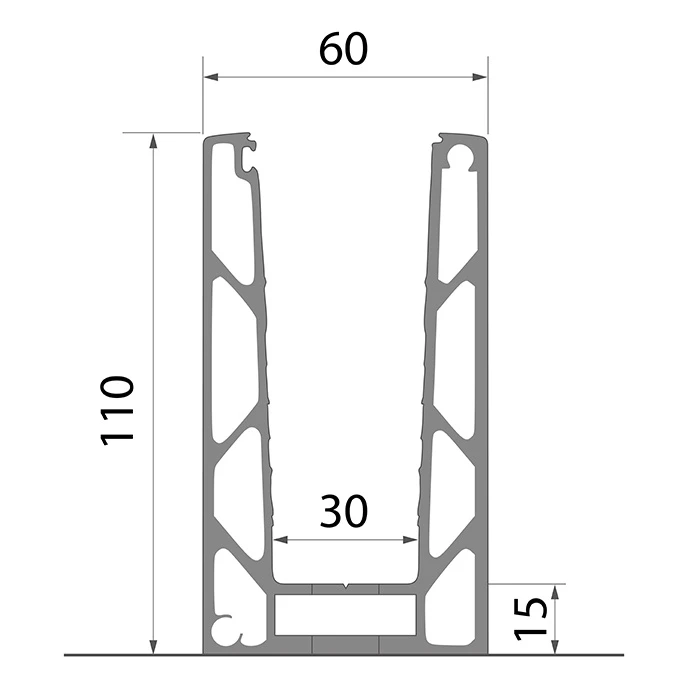

Afmetingen en doorsnede van het profiel

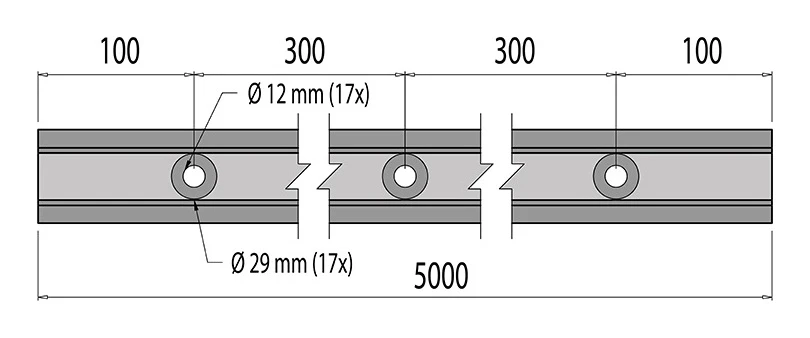

Het profiel heeft 17 montagegaten, gelijkmatig verdeeld over de volledige lengte van 5000 mm. De doorlopende gaten hebben een diameter van Ø 12 mm met verzinkingen van Ø 29 mm. De hartafstand van de gaten bedraagt 300 mm, en de afstand van de rand van het profiel tot het hart van het eerste en het laatste gat is 100 mm.

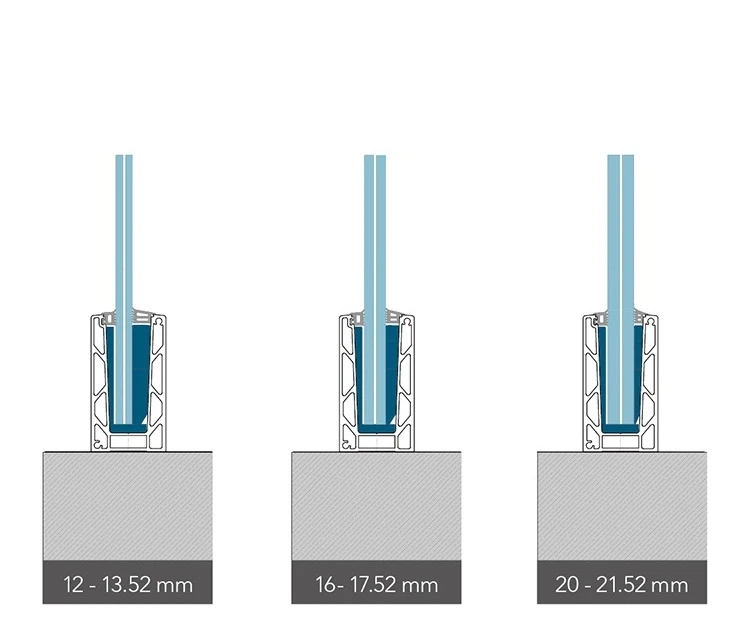

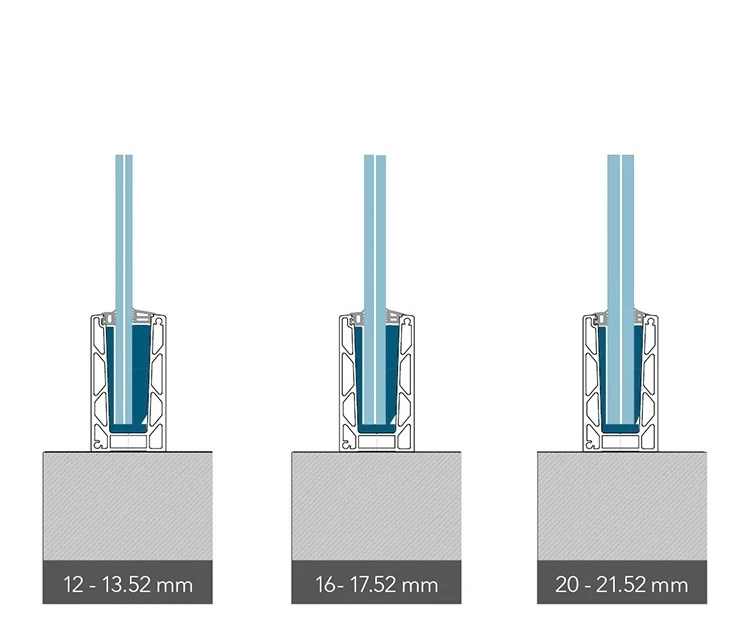

Compatibiliteit met glasdiktes
Het KE 100-profiel is geschikt voor drie bereiken van glasdikte, wat zorgt voor een universele toepasbaarheid:
- 12 – 13,52 mm — enkelvoudig gehard of gelaagd glas
- 16 – 17,52 mm — gelaagd veiligheidsglas
- 20 – 21,52 mm — gelaagd glas met verhoogde weerstand
De maximaal toegestane hoogte van de in het profiel geplaatste glasplaat bedraagt 120 cm.
Wijze van verankering
Het profiel wordt van boven gemonteerd op een voorbereide ondergrond. De verankeringsdiepte bedraagt 20 mm. Het bevestigingssysteem van bovenaf maakt toegang aan de zijkant van de constructie overbodig, wat de montage aan de randen van balkons, terrassen en trappen vergemakkelijkt. Het profiel wordt met schroeven verankerd via 17 in de fabriek voorgeboorde gaten.
Belastingweerstand en sterkteanalyse
Een profiel met een basislengte van 1 m behoudt bij een horizontale belasting tot 500 kg (5000 N·t) een hoge stijfheid en minimale verplaatsingen. Analyse met de eindige-elementenmethode (FEM) bevestigt dat de maximale verplaatsingswaarden onder windbelasting binnen het bereik van 0,030 tot 0,420 Kgf/cm liggen — de grootste vervormingen treden op in het bovenste deel van het profiel (bij de klemrand), terwijl de basis vrijwel onbeweeglijk blijft.
Maximale wind- en impactbelastingen
De onderstaande tabel toont de toegestane belastingwaarden voor de KE-serie afhankelijk van de dikte en hoogte van het glas:
Maximale wind- en impactbelastingen voor de KE-serie
| KE-serie | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas met hoogte 1.0 m | Glas met hoogte 1.2 m | Glas met hoogte 1.0 m | Glas met hoogte 1.2 m | Glas met hoogte 1.0 m | Glas met hoogte 1.2 m | |||||||
| Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Voor de serie KE 100 met glas met een dikte van 16–17,52 mm en een hoogte van 1,0 m weerstaat het profiel een windbelasting tot 3,0 kN/m² en een impact tot 1,50 kN/m, waarmee het de sterkste variant in het KE-aanbod is.
Montage stap voor stap — GLASSMOVE-systeem
Het GLASSMOVE-bevestigingssysteem maakt een snelle en nauwkeurige montage van een glazen balustrade mogelijk in 12 stappen — van het voorbereiden van de ondergrond, via het verankeren van het profiel en het plaatsen van de afdichtingen en het glas, tot het afstellen en afsluiten met de afdekkap. De onderstaande afbeeldingen tonen de opeenvolgende installatiefasen:
Montage-instructie voor het KE 100-profiel – stappen 1-6:
Montage-instructie voor het KE 100-profiel – stappen 7–9:
Montage-instructie voor het KE 100-profiel – stappen 10-12:
Toepassingen
- Volledig glazen balustrades op balkons en terrassen
- Balustrades bij trappenhuizen en entresols
- Beglazing in commerciële gebouwen — hotels, kantoorgebouwen, winkelcentra
- Glazen afscheidingen en interne scheidingswanden
Het profiel is volledig compatibel met de accessoires uit de KE 100-serie van het merk Kozza — stelwiggen, afdichtingen en afdekprofielen.
